DeltaV jest rodziną rozproszonego systemu sterowania (DCS) firmy Emerson. W instalacji bioprocesowej łączy konfigurację automatyki, kontrolery i rozproszone I/O, stanowiska operatorskie, prowadzenie receptur wsadowych, archiwizację oraz integrację z warstwą zakładową. Nazwa nie oznacza jednej aplikacji: DeltaV Live i DeltaV Operate są środowiskami operatorskimi, DeltaV Batch wykonuje receptury, ProfessionalPLUS przechowuje konfigurację systemu, a historiany zapisują różne klasy danych.

Publicznie potwierdzone zastosowania obejmują zarówno sterowanie pojedynczym bioreaktorem laboratoryjnym, jak i wielotysięcznolitrowe systemy produkcyjne. Przy ocenie bezpieczeństwa trzeba identyfikować dokładne wydanie, komponent i rolę hosta. Podatność starego kontrolera M-series, Smart Switch Command Center albo narzędzia stacyjnego nie jest automatycznie podatnością każdego systemu noszącego nazwę DeltaV.

Najważniejsze dane

Pole Potwierdzona wartość
Producent Emerson
Klasa rozproszony system sterowania DCS dla instalacji procesowych
Bieżąca linia DeltaV v16.LTS, ogłoszona 20 stycznia 2026 r.
Ważna linia wcześniejsza v15.LTS i Feature Pack 1–3
Środowisko konfiguracji ProfessionalPLUS Station, Configuration Software Suite i DeltaV Explorer/Control Studio
HMI DeltaV Live; historycznie i równolegle DeltaV Operate
Sterowanie wsadowe DeltaV Batch: Basic, Advanced i Professional
Kontrolery m.in. PK, M-series, S-series, SIS oraz w v16 serwerowy IQ Controller
I/O klasyczne karty M/S-series, CIOC z CHARMs, WIOC oraz interfejsy urządzeniowe
Historia ciągła DeltaV Continuous Historian; Advanced Continuous Historian na technologii AVEVA PI; od v16 Continuous Historian Elite na Aspen InfoPlus.21
Historia zdarzeń i batch Event Chronicle oraz Batch Historian w Microsoft SQL Server
Integracja OPC UA, OPC DA/HDA zależnie od komponentu, Modbus TCP, EtherNet/IP, PROFINET, PROFIBUS DP, HART, FOUNDATION Fieldbus, IEC 61850 MMS, SOA/XML oraz usługi Edge
Licencjonowanie jedna licencja ProfessionalPLUS na system, osobne stacje/opcje/pojemności; alternatywnie subskrypcja DeltaV Flex
Nośnik licencji HASP w starszych liniach, USB LDK lub softkey zależnie od wersji i zamówienia
Kanał dystrybucji Emerson Guardian i kwalifikowane media dla obsługiwanych System ID
Cena wycena projektowa; koszt zależy od DST/PDT, stacji, kontrolerów, liczby jednostek batch, historianów, redundancji i wsparcia

Rodzina produktów i granice nazw

Nazwa Rola Granica interpretacji
DeltaV DCS cały system sterowania: konfiguracja, sieć, kontrolery, I/O, stacje i opcje nie jest pojedynczym programem instalowanym na jednym PC
ProfessionalPLUS centralna stacja konfiguracji i utrzymania bazy systemu w jednym systemie działa jedna rola ProfessionalPLUS
DeltaV Live współczesne HMI oparte na technologiach HTML5 obecność DeltaV nie dowodzi automatycznie użycia Live
DeltaV Operate wcześniejsze/klasyczne środowisko HMI może współistnieć z Live w okresie migracji
DeltaV Batch wykonywanie receptur, koordynacja jednostek i historia batch jest opcją systemu, nie cechą każdej instalacji ciągłej
Continuous Historian natywna historia wartości procesowych odrębny od Event Chronicle i Batch Historian
Advanced Continuous Historian historian bazujący na technologii AVEVA PI wymaga osobnej subskrypcji i nie jest tożsamy z zakładowym PI Server
Continuous Historian Elite wariant v16 oparty na Aspen InfoPlus.21 nie należy go przypisywać wcześniejszym wydaniom
DeltaV Edge Environment jednostronne udostępnienie kontekstowych danych aplikacjom IT/edge kanał odczytowy, nie droga zastępująca sterowanie w kontrolerze
DeltaV Flex System model subskrypcyjny i elastyczne licencjonowanie systemu nie jest osobnym protokołem ani nowym typem DCS

Wersje i chronologia

Linia Znaczenie techniczne
9.3.1–11.3.1 zakres wielu historycznych podatności stacji i rdzenia; pojawiają się stare usługi PORTSERV, ActiveX i ProEssentials
12.3–13.3.1 okres Easy Security Management, Smart Switch Command Center, WIOC i zmian w narzędziach diagnostycznych
14.3 generacja, z którą Emerson wiąże DeltaV Live; stanowi również ważną granicę integralności firmware w CVE-2022-30260
v14.LTS linia LTS, w której Live Standard jest wliczony w odpowiednie licencje systemowe; dostępny Independent DeltaV Domain Controller
v15.LTS obsługa klucza LDK albo softkey dla ProfessionalPLUS; podstawa późniejszych Feature Pack
v15.FP1 PROFINET dla PK Controller w zintegrowanym systemie DeltaV
v15.FP2 udokumentowana dostępność subskrypcji Advanced Continuous Historian
v15.FP3 Version Control dla DeltaV Live jako osobna subskrypcja
v16.LTS IQ Controller, DeltaV Flex System, PK PROFINET przez Ethernet-APL, Continuous Historian Elite oraz Live Enterprise View przez Edge Environment

Numer główny nie wystarcza do identyfikacji. Dla stacji zapisuje się LTS/Feature Pack, build, hotfixy i skład zainstalowanych suites. Dla kontrolera, CIOC, WIOC, SIS i switcha zapisuje się osobno model sprzętu, rewizję hardware oraz firmware. Ta sama instalacja może zawierać komponenty o różnych cyklach aktualizacji.

Architektura systemu

Podstawową jednostką konfiguracji jest jeden system DeltaV z centralną bazą obiektową na ProfessionalPLUS. Konfiguracja trafia do kontrolerów i stacji, ale wykonanie krytycznej logiki procesu pozostaje w kontrolerach. HMI może przestać działać bez natychmiastowego zatrzymania regulatorów, natomiast utrata kontrolera lub jego I/O bez redundancji wpływa bezpośrednio na wykonywanie strategii sterowania.

Warstwa Rola Artefakty ważne w inwentaryzacji
ProfessionalPLUS Station centralna konfiguracja systemu, bazy, użytkowników, diagnostyki i narzędzi engineeringowych System ID, wersja suite, eksport FHX, licencje, lista węzłów i historia zmian
Operator Station DeltaV Live lub Operate, alarmy, trendy i polecenia operatorskie wersja HMI, przypisane areas, ekrany, faceplate, konta i monitorowane węzły
Application Station aplikacje serwerowe, integracje, historian albo redundantny Batch Executive zainstalowane suites, usługi, bazy, endpointy i rola redundancji
kontroler wykonanie modułów sterowania, regulatorów, sekwencji i faz model, firmware, redundancja, assignment modułów i stan downloadu
CIOC/CHARMs elektroniczne marshalling i konwersja kanałów polowych typy CHARMs, przypisania kanałów, redundantne połączenia i kontrolery korzystające z I/O
WIOC bezprzewodowe I/O i komunikacja z urządzeniami polowymi firmware, radio, poświadczenia SSH w podatnych generacjach i mapa urządzeń
Area Control Network komunikacja stacji, kontrolerów i infrastruktury DeltaV topologia, switche, VLAN/strefy, redundancja i reguły firewall
warstwa poziomu 2.5/DMZ Backup and Recovery, repozytoria, zdalne usługi i transfer do IT firewalle, bastiony, serwery zarządzające, vaulty i jednokierunkowe przepływy

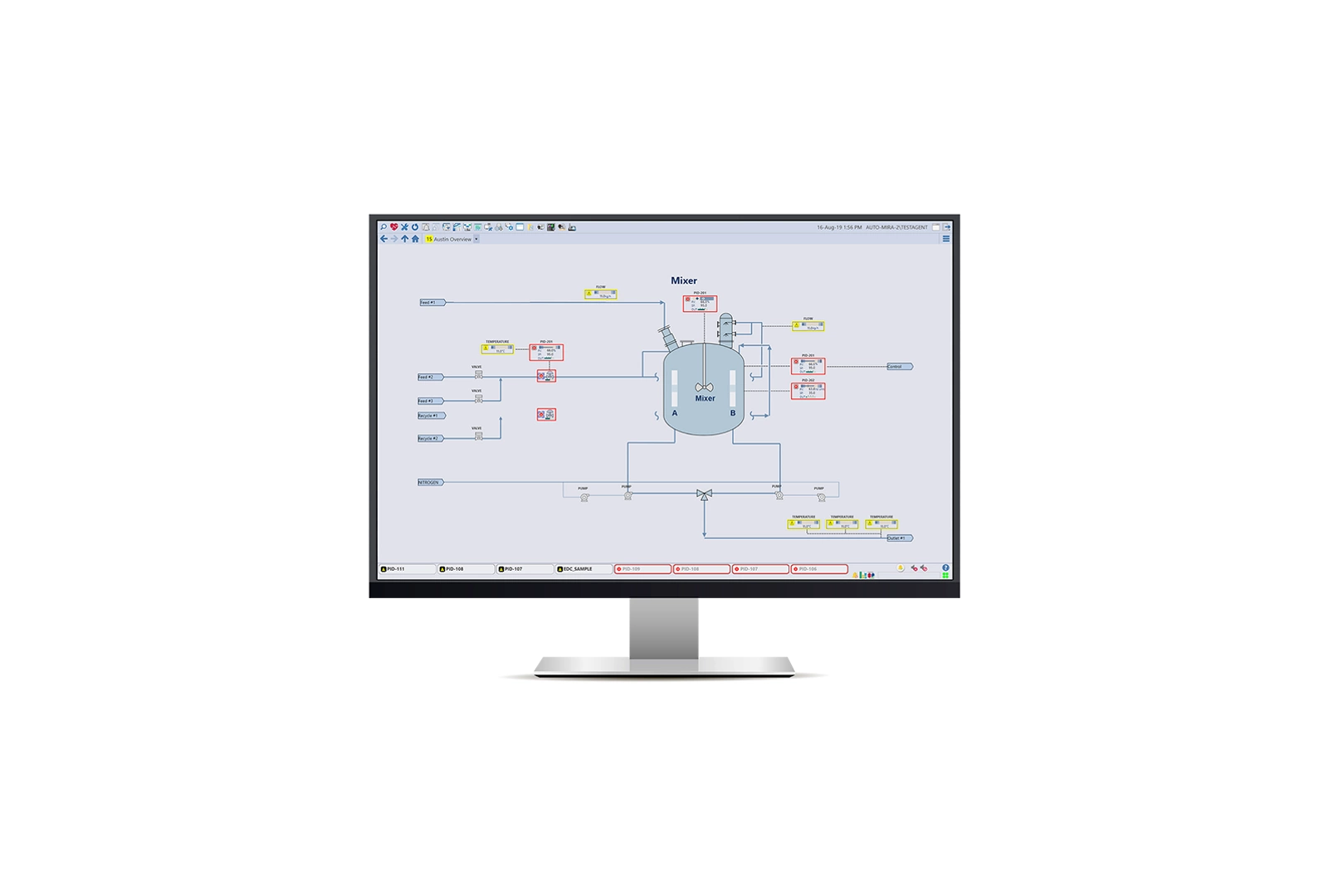

Ekran procesu DeltaV z układem mieszalnika

Ekran procesu publikowany przez Emerson przy wydaniu DeltaV v15.FP1. Źródło: Emerson — DeltaV v15 Feature Pack 1.

ProfessionalPLUS i baza konfiguracji

ProfessionalPLUS jest pojedynczym punktem administracji systemu. Przechowuje centralną bazę konfiguracji, uruchamia narzędzia inżynierskie i zarządza strukturą nodes, areas, modules, equipment modules, phases, alarms i historian assignments. Configuration Software Suite obejmuje narzędzia potrzebne do budowania i utrzymania aplikacji sterującej; zakres dostępnych funkcji zależy od licencji oraz wersji.

Eksport FHX jest tekstową reprezentacją wybranej konfiguracji i jednym z najważniejszych artefaktów porównawczych. Należy zachować eksport przed oraz po zmianie, razem z pełnym backupem stacji i natywnymi kopiami baz. Sam FHX nie zastępuje obrazu hosta, licencji, historii ani plików aplikacji opcjonalnych.

W analizie powłamaniowej warto rozdzielić:

  • konfigurację źródłową na ProfessionalPLUS;
  • konfigurację pobraną do kontrolerów;
  • wersje ekranów operatorskich;
  • konfiguracje historianów i aplikacji stacyjnych;
  • kopie tworzone przez Backup and Recovery;
  • pakiety instalacyjne, hotfixy i licencje przypisane do System ID.

Kontrolery PK i wykonanie logiki

PK Controller może pracować jako samodzielny kontroler skidu albo jako natywny węzeł pełnego DCS. Obsługuje redundancję 1:1, ma sześć portów Ethernet i może korzystać z I/O M-series, S-series, CIOC/CHARMs oraz WIOC. W wariancie standalone konfiguracja i pliki HMI są przechowywane na zaszyfrowanej karcie SD. Dostęp do odczytu lub edycji konfiguracji może wymagać hasła i fizycznego klucza na carrierze.

Rola PK zależy od trybu wdrożenia:

Tryb Charakterystyka
standalone lokalny system skidu; konfiguracja i HMI przechowywane przy kontrolerze, niezależnie od centralnego ProfessionalPLUS
zintegrowany kontroler jest widoczny i zarządzany w centralnym systemie DeltaV
simplex jeden kontroler wykonujący logikę
redundantny para 1:1 z synchronizacją i przełączeniem roli

Kontroler nie jest utożsamiany z komputerem HMI. Restart stacji operatorskiej, utrata domeny lub awaria aplikacji webowej mają inny profil skutków niż restart aktywnego kontrolera. Z kolei błędny download modułu, fazy lub parametrów może zmienić sterowanie nawet wtedy, gdy sama sieć i hosty pozostają dostępne.

CIOC, CHARMs i elektroniczne marshalling

CHARMs I/O Card (CIOC) agreguje do 96 kanałów CHARMs. Elektroniczne marshalling pozwala przypisać kanały do kontrolerów programowo, bez klasycznego przebudowywania szaf krosowych. Jedno I/O może być udostępniane kilku kontrolerom zgodnie z projektem. Z punktu widzenia audytu zmiana przypisania kanału, typu CHARM lub skalowania może być równie istotna jak zmiana kodu modułu sterowania.

Dla kanału należy zapisać co najmniej:

  • fizyczną lokalizację CIOC, baseplate i CHARM;
  • typ wejścia/wyjścia i zakres elektryczny;
  • tag, moduł i kontroler konsumujący sygnał;
  • skalowanie, jednostkę, alarmy i stan bad/uncertain;
  • redundancję komunikacji oraz wersję firmware komponentu;
  • historię zmian i zgodność z dokumentacją as-built.

DeltaV Live i DeltaV Operate

DeltaV Live jest współczesnym środowiskiem operatorskim opartym na HTML5. Standardowa edycja zapewnia typowe ekrany, faceplate, alarmy i trendy; Premium rozdziela licencję konfiguracji od licencji runtime i dodaje szersze możliwości budowania interfejsu. Live współistnieje z DeltaV Operate, co pozwala migrować aplikację etapami. Sama wersja DCS nie dowodzi, że wszystkie ekrany zostały już przeniesione do Live.

Live wykorzystuje bibliotekę modułowych elementów, kontekstową nawigację oraz snippets. W v15.FP3 pojawia się osobna funkcja Version Control dla konfiguracji Live. V16 rozszerza zasięg wizualizacji o Enterprise View przez DeltaV Edge Environment.

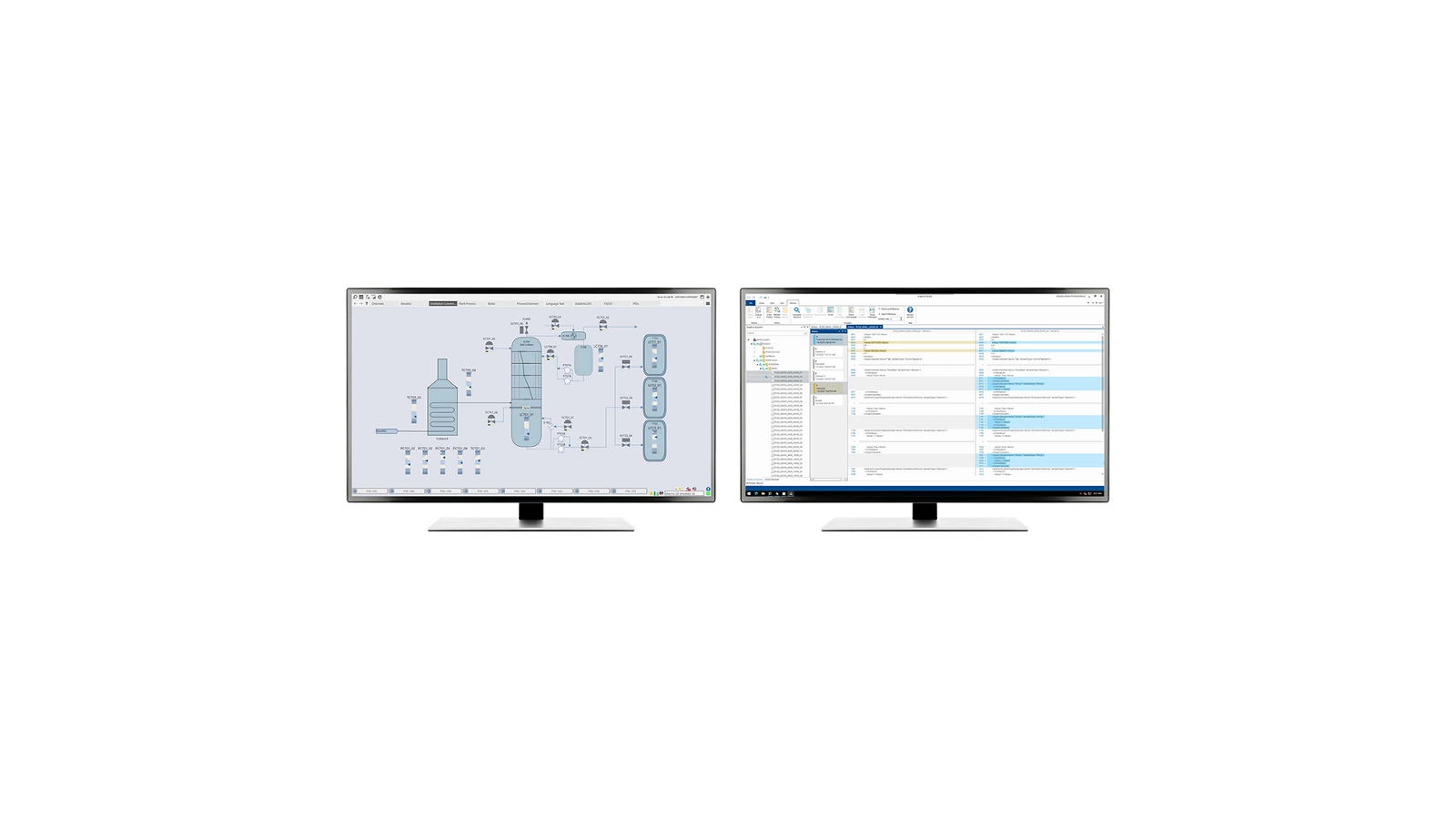

DeltaV Live — ekran procesu i porównanie wersji

Stanowisko DeltaV Live z widokiem procesu i interfejsem porównania wersji, opublikowane dla v15.FP3. Źródło: Emerson — DeltaV v15 Feature Pack 3.

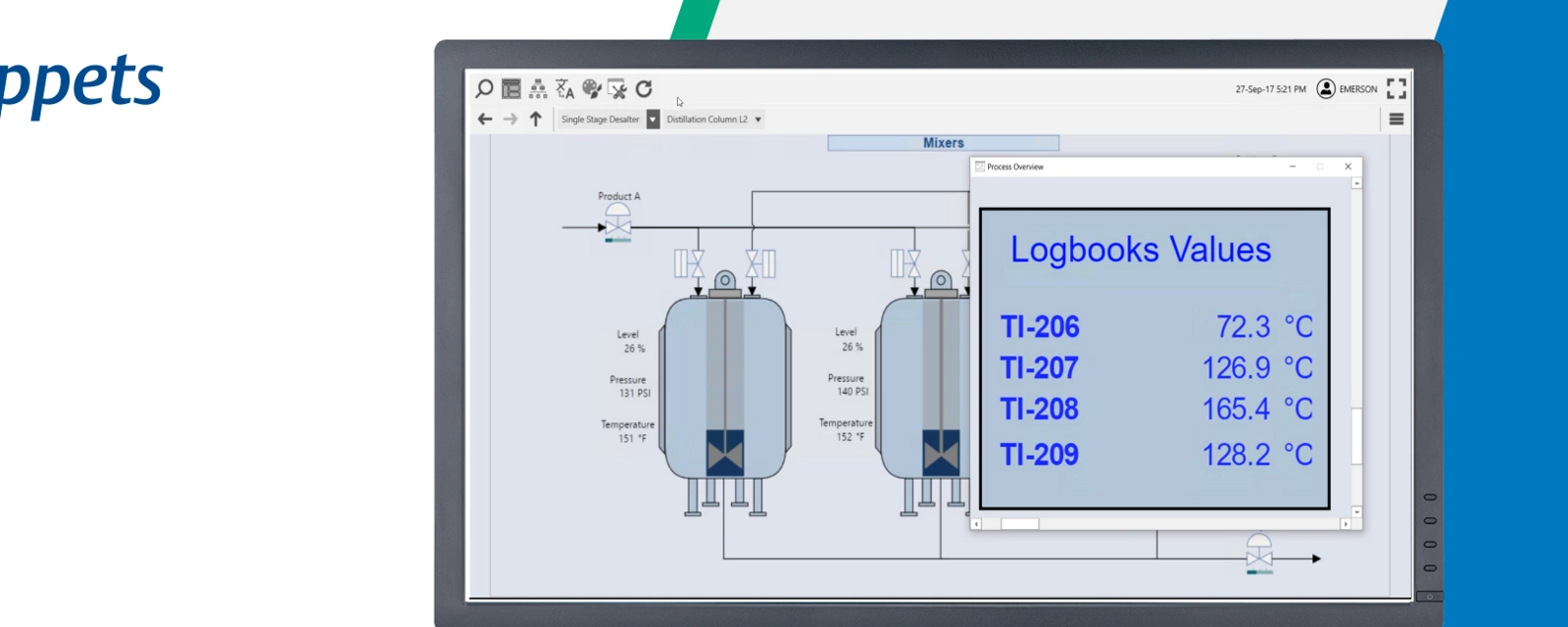

DeltaV Live — snippet z wartościami logbooka

Przykład komponentu snippet nałożonego na ekran procesu DeltaV Live. Źródło: Emerson — DeltaV Live.

Artefakty HMI wymagające zachowania to źródłowe ekrany, biblioteki komponentów, faceplate, snippets, skrypty, konfiguracja alarmów i nawigacji, przypisania uprawnień oraz wynikowe pliki runtime. W instalacji mieszanej należy rozdzielić obiekty Live i Operate oraz wskazać, które stanowiska uruchamiają każdą technologię.

DeltaV Batch

DeltaV Batch implementuje model wsadowy zbliżony do ISA-88. Receptura odwołuje się do jednostek, equipment modules i phases. Batch Executive planuje oraz wykonuje recepturę, przydziela zasoby i koordynuje fazy wykonywane w kontrolerach. Redundantny Batch Executive może działać na Application Stations.

Składnik Funkcja
Recipe Studio budowanie i utrzymanie receptur
Batch Executive wykonanie receptury i arbitraż zasobów
Batch Operator Interface kolejka, stan partii, interwencje i podgląd wykonania
Phase Logic Interface połączenie procedury batch z fazami w kontrolerze
Batch Historian import dzienników i zdarzeń do Microsoft SQL Server
Recipe Exchange import i eksport receptur w XML przez usługę SOA

Pakiety Basic, Advanced i Professional różnią się zakresem funkcji, a pojemność licencji jest mierzona liczbą class-based Unit Modules. Udokumentowane progi obejmują od 2 do 300 i więcej jednostek. Liczba reaktorów fizycznych nie musi być równa liczbie licencjonowanych Unit Modules: rozstrzyga model konfiguracji batch.

Zmiana receptury nie jest tym samym co zmiana logiki fazy. Receptura określa procedurę, kolejność, parametry i wybór zasobów, natomiast faza wykonuje operacje w kontrolerze. Audyt powinien zachować oba poziomy i powiązać każdą wykonaną partię z wersją receptury, konfiguracji faz oraz modułów sterowania.

Continuous Historian i Event Chronicle

DeltaV Continuous Historian zapisuje wartości oraz statusy parametrów. Może działać na różnych stacjach systemu i organizuje dane w zestawy Active, Current i Extended. Najstarsze zestawy mogą być automatycznie eksportowane do skonfigurowanej lokalizacji. Dostęp integracyjny obejmuje OPC HDA oraz XML History Web Service.

Event Chronicle służy do zdarzeń i alarmów, wykorzystując Microsoft SQL Server. Ma inną strukturę i retencję niż historian wartości ciągłych. Korelacja procesu wymaga wspólnej osi czasu dla:

  • wartości analogowych i dyskretnych z Continuous Historian;
  • alarmów, potwierdzeń oraz zdarzeń z Event Chronicle;
  • działań batch i dzienników receptur;
  • zmian konfiguracji i pobrań do kontrolerów;
  • logów systemowych Windows, domeny i infrastruktury sieciowej.

Batch Historian

Batch Executive zapisuje recipe journal files lokalnie na swojej stacji. Batch Historian importuje historię receptur i dane Event Chronicle do Microsoft SQL Server. Udostępnia widoki SQL oraz XML History Web Service. Dane można archiwizować ręcznie lub automatycznie per batch, co ułatwia przenoszenie zakończonych partii do długoterminowego repozytorium.

W przypadku incydentu kopia samej bazy SQL nie wystarcza. Trzeba zachować także recipe journal files, konfigurację importu, Event Chronicle, definicje receptur i mapowanie czasu. W przeciwnym razie możliwe jest odzyskanie tabel bez pełnego związku między poleceniem operatorskim, wykonaniem fazy i wartością procesu.

Advanced Continuous Historian i Continuous Historian Elite

Advanced Continuous Historian działa na Application Station i korzysta z technologii AVEVA PI. Może przekazywać konfigurację oraz dane do zakładowego PI Server przez PI-to-PI. Od v15.LTS/v15.FP2 jest oferowany jako subskrypcja na 1, 3 albo 5 lat i wymaga aktywnego wsparcia produktu.

DeltaV v16 wprowadza Continuous Historian Elite oparty na Aspen InfoPlus.21. Jest to osobna, nowsza opcja. Obecność PI, InfoPlus.21 albo natywnego Continuous Historian musi wynikać z listy zainstalowanych komponentów i konfiguracji konkretnej stacji; tych backendów nie łączy się w jedną ogólną etykietę „baza DeltaV”.

DeltaV Edge Environment

Edge Environment tworzy kontekstową kopię danych DeltaV dla aplikacji analitycznych i integracji IT. Przepływ z DCS do edge odbywa się jednostronnie przez HTTPS. Po stronie edge dostępne są interfejsy read-only OPC UA, REST API, MQTT i NATS. Model nie przenosi wykonywania regulatorów ani faz batch poza kontrolery.

OPC UA w Edge może używać kont administratora albo konfigurowalnego dostępu anonimowego z certyfikatem self-signed. REST API korzysta z użytkowników i grup Active Directory. Te dwa tryby uwierzytelniania trzeba oceniać osobno; włączenie anonimowego odczytu OPC UA powinno być widoczną decyzją konfiguracyjną, nie domyślnym założeniem audytora.

DeltaV Live Enterprise View

Widok operatorski Live Enterprise View udostępniany przez warstwę DeltaV Edge Environment w generacji v16. Źródło: Emerson — Edge ecosystem for real-time enterprise operations, 20 stycznia 2026.

Protokoły urządzeniowe i integracyjne

Obsługiwane protokoły zależą od kontrolera, karty, aplikacji stacyjnej i wykupionej licencji. Lista możliwości platformy nie jest listą aktywnych usług konkretnego bioreaktora.

Komponent Potwierdzone interfejsy Zakres
M-series I/O HART 4–20 mA, FOUNDATION Fieldbus, PROFIBUS DP, DeviceNet, szeregowy Modbus i Allen-Bradley Data Highway Plus zależnie od zainstalowanej karty
EIOC Modbus TCP, EtherNet/IP, OPC UA DA, IEC 61850 MMS EIOC działa jako warstwa integracji urządzeń Ethernet
PK Controller Modbus TCP client/server, OPC UA DA server, EtherNet/IP role zależą od licencji i konfiguracji
PK od v15.FP1 PROFINET w systemie zintegrowanym nie dotyczy automatycznie wcześniejszego firmware ani standalone
redundantna sieć urządzeniowa PK Parallel Redundancy Protocol, PRP wyłącznie w odpowiedniej topologii
ProfessionalPLUS/Application Station OPC UA client i server serwer stacyjny opakowuje klasyczne interfejsy COM dla danych bieżących, A&E i historii
Continuous Historian OPC HDA i XML History Web Service odczyt danych historycznych
Batch/Recipe Exchange SOA i XML import/eksport receptur
Edge Environment HTTPS, read-only OPC UA, REST, MQTT i NATS jednostronne udostępnienie danych do warstwy edge

PROFINET, EtherNet/IP i Modbus TCP nie powinny być przypisywane całemu systemowi tylko dlatego, że występują w karcie PK lub EIOC. Dowodem aktywności są konfiguracja portu/protokołu, licencja, lista urządzeń, endpointy i ruch sieciowy. Analogicznie obecność OPC UA Server Suite na stacji nie dowodzi, że endpoint jest osiągalny z każdej strefy.

Format konfiguracji, receptur i danych

Artefakt Format lub sposób składowania Znaczenie
konfiguracja ProfessionalPLUS eksport FHX oraz natywna baza obiektowa porównanie modułów, parametrów, areas i przypisań
receptury Batch konfiguracja w systemie oraz wymiana XML przez Recipe Exchange/SOA kontrola wersji procedur i parametrów partii
dzienniki Batch Executive lokalne recipe journal files surowy ślad wykonania receptury
Batch Historian Microsoft SQL Server, widoki SQL i XML History Web Service zapytania, raporty i archiwum per batch
Event Chronicle Microsoft SQL Server alarmy i zdarzenia
Continuous Historian zbiory Active, Current i Extended wartości czasowe i status jakości
Advanced Continuous Historian archiwa AVEVA PI i PI-to-PI historia długoterminowa i transfer do zakładowego PI
Continuous Historian Elite Aspen InfoPlus.21 opcja v16
kopie stacji pełne, przyrostowe i obrazowe backupy Acronis odtworzenie hosta, aplikacji i baz

Integracja aplikacji w widoku operatorskim

Live może prezentować w kontekście procesu również zewnętrzne aplikacje. Taki ekran nie staje się przez to natywną synoptyką DeltaV ani dowodem, że zewnętrzny program jest zainstalowany na każdej stacji.

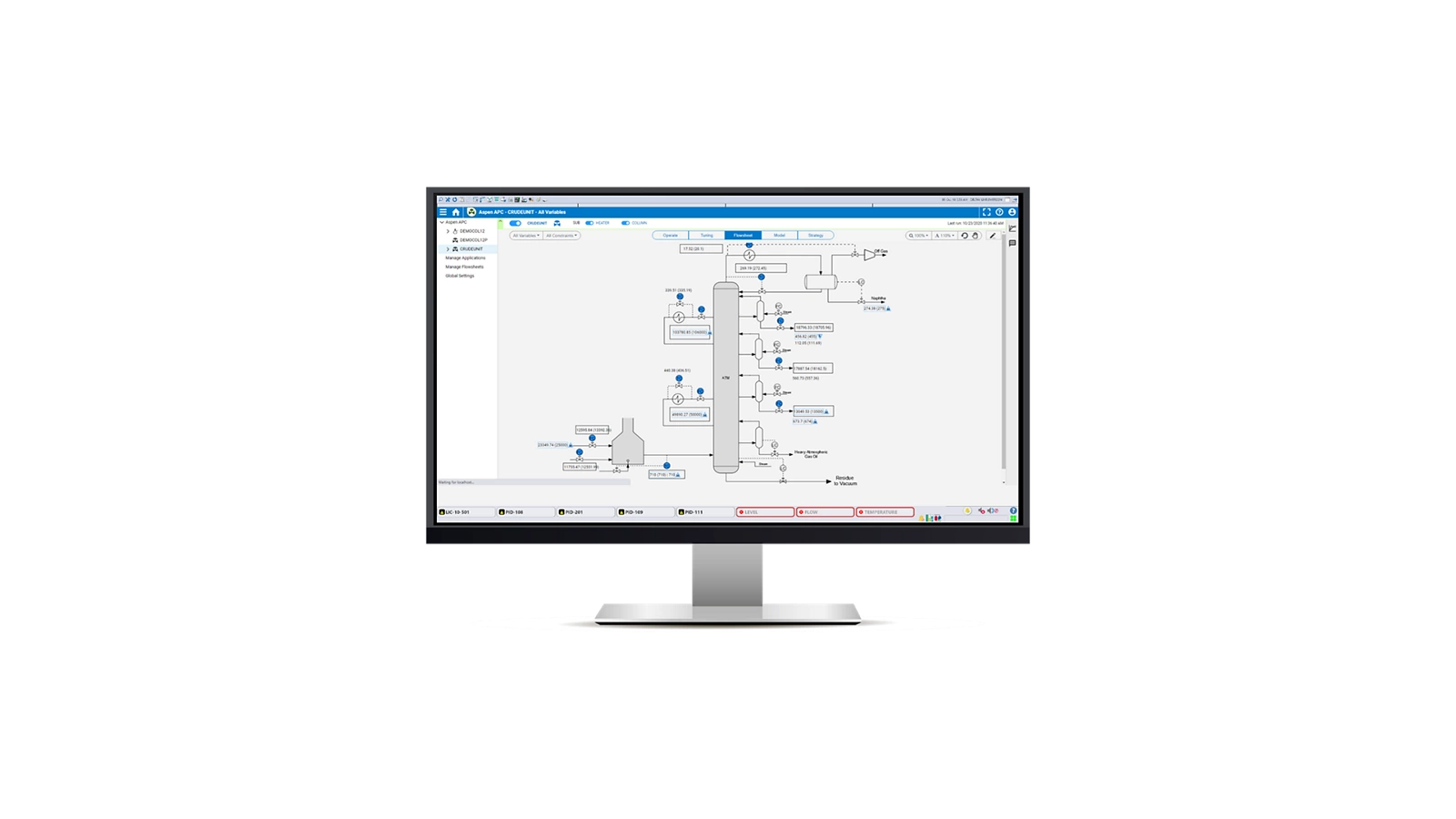

Zewnętrzna aplikacja procesowa prezentowana w kontekście DeltaV Live

Oficjalny materiał Emerson pokazujący integrację zewnętrznej aplikacji procesowej w środowisku operatorskim. Widoczny ekran należy do integrowanej aplikacji, a nie do natywnej synoptyki Live. Źródło: Emerson — DeltaV Live.

Licencjonowanie klasycznego systemu

Klasyczny system wymaga jednej licencji ProfessionalPLUS. Pozostałe uprawnienia są przypisywane do stacji, funkcji oraz pojemności systemu. Konfiguracja handlowa może obejmować osobno Operator Stations, Application Stations, Batch, historian, OPC, protokoły kontrolera, redundancję, liczbę Device Signal Tags i wsparcie.

Element Jednostka lub reguła licencji
ProfessionalPLUS jedna licencja na system DeltaV
stacje osobne uprawnienia dla ról operatorskich, aplikacyjnych i inżynierskich
DeltaV Batch poziom Basic, Advanced albo Professional oraz liczba class-based Unit Modules
DeltaV Live Standard od v14.LTS wliczony w odpowiednie licencje systemowe i Operator Workstation
DeltaV Live Premium osobna licencja konfiguracji i osobna licencja runtime
Live Version Control od v15.FP3 osobna subskrypcja
Advanced Continuous Historian subskrypcja 1-, 3- lub 5-letnia, wymagająca aktywnego Product Support
interfejsy i protokoły licencje zależne od kontrolera, stacji, liczby urządzeń i wybranego protokołu
Product Support usługa powiązana z System ID, uprawnieniami do mediów i aktualizacji

DeltaV Batch licencjonuje class-based Unit Modules, a nie wyłącznie fizyczne zbiorniki. Udokumentowana skala pakietów zaczyna się od 2 jednostek i dochodzi do 300+. W systemie wieloproduktowym ta sama jednostka fizyczna może uczestniczyć w wielu recepturach, ale model licencyjny wynika z konfiguracji klas i instancji.

DeltaV Flex System

Flex jest modelem subskrypcyjnym oferowanym na 1, 3 albo 5 lat. Pakiety obejmują 50, 100, 250, 500 lub 1500 Flex DST, a platforma jest opisywana dla systemów do 30 000 DST. Baza obejmuje 32 Flex PDT; kolejne urządzenia i protokoły wymagają odpowiednich uprawnień.

Po wygaśnięciu subskrypcji działająca konfiguracja i komunikacja runtime pozostają aktywne, lecz system blokuje zmiany konfiguracji oraz aktualizacje. Termin odnowienia jest więc parametrem ciągłości operacyjnej: nie oznacza natychmiastowego zatrzymania procesu, ale może uniemożliwić poprawkę konfiguracji albo podniesienie wersji w wymaganym oknie serwisowym.

HASP, LDK, softkey i System ID

Linia Udokumentowany user-key ProfessionalPLUS
DeltaV 12.x, 13.x, v14.FP1–FP3 fizyczny HASP, SKU VE2121HASP
v14.LTS MultiOS fizyczny USB LDK, SKU VE2121LDK
v15.LTS i nowsze USB LDK VE2121LDK albo softkey VE2121SOFT
DeltaV Flex zamawiany softkey albo fizyczny LDK USB

Klucz licencyjny, pliki aktywacyjne i System ID trzeba traktować jako osobne artefakty. Guardian zarządza subskrypcjami, kwalifikowanymi mediami oraz licencjami. Customer Support Subscription jest generowana dla konkretnego System ID, wygasa razem ze wsparciem i nie jest przenoszona do innego systemu. Obraz stacji bez zachowanego stanu licencji może nie odtworzyć pełnej funkcjonalności.

Cena i czynniki kosztowe

Emerson stosuje wycenę projektową. Dokumentacja produktowa publikuje metryki, okresy subskrypcji i numery zamówieniowe, a nie kompletny publiczny cennik ProfessionalPLUS, Batch, Live czy Flex. Dla porównania ofert należy wyszczególnić:

  • liczbę DST i PDT;
  • ProfessionalPLUS oraz liczbę i typ stacji;
  • modele, redundancję i pojemność kontrolerów;
  • I/O, CIOC/CHARMs, WIOC, switche i szafy;
  • protokoły, OPC i integracje;
  • poziom oraz liczbę Unit Modules DeltaV Batch;
  • typ historianów, retencję i serwery bazowe;
  • licencje Live Standard/Premium i Version Control;
  • okres Flex, Product Support i kwalifikowane media;
  • engineering, FAT/SAT, walidację, migrację, szkolenia i utrzymanie.

Cena samego klucza, stacji albo kontrolera z rynku wtórnego nie jest ceną kompletnego systemu zdolnego do prowadzenia zwalidowanego procesu.

Dystrybucja, media i aktualizacje

Pełne media instalacyjne, hotfixy i Security Notifications są dystrybuowane przez Emerson Guardian zgodnie z System ID oraz aktywnym wsparciem. Publiczna część serwisu udostępnia karty produktu, podręczniki i materiały architektoniczne. Wersje pełne lub produkcyjne nie są anonimowym downloadem.

Materiał Kanał Zastosowanie
media instalacyjne DeltaV Guardian, konto klienta i kwalifikowany System ID instalacja albo podniesienie całego wydania
hotfixy i cumulative updates Guardian/Knowledge Base poprawki właściwe dla wersji i składnika
Security Notifications Guardian skonsolidowane informacje Emerson, progi wersji i działania korygujące
publiczne datasheety serwis Emerson architektura, funkcje, licencje i wymagania ofertowe
publiczne advisories CISA/NVD CISA i NVD historyczne CVE oraz zakres podatnych produktów
Product Support usługa dla System ID dostęp do aktualizacji, wsparcia i kwalifikowanych mediów

Przed instalacją poprawki zapisuje się dokładny numer pakietu, sumę kontrolną, źródło pobrania, listę komponentów, zgodność z wydaniem bazowym i wynik testu na środowisku nieprodukcyjnym. W instalacji regulowanej dołącza się change control, ocenę wpływu na walidację i plan rollback.

Użytkownicy, grupy, locks, keys i areas

DeltaV User Manager definiuje użytkowników oraz grupy. Uprawnienia wykorzystują mechanizmy locks i keys oraz zakres areas. Użytkownik otrzymuje klucze pozwalające wykonywać określone działania w przypisanych częściach instalacji. Model jest integrowany z bezpieczeństwem Windows, dlatego skuteczny dostęp zależy zarówno od konfiguracji DeltaV, jak i członkostwa oraz polityk systemu operacyjnego/domeny.

Element Znaczenie
user tożsamość operatora, inżyniera lub konta technicznego
group wspólny zestaw uprawnień i zakresów dla wielu użytkowników
lock wymagane uprawnienie związane z czynnością lub obiektem
key uprawnienie przyznane użytkownikowi/grupie, które otwiera właściwy lock
area część instalacji ograniczająca zasięg operacji
Windows security logowanie, polityka kont, domena i prawa hosta współpracujące z warstwą DeltaV

Przegląd dostępu powinien objąć konta aktywne i wyłączone, członkostwa grup, keys, areas, konta usług, logowanie automatyczne, prawa lokalnego administratora i oddzielne poświadczenia opcjonalnych aplikacji. Konto domenowe o szerokich prawach Windows nie powinno być oceniane wyłącznie przez widok uprawnień operatorskich.

Independent DeltaV Domain Controller i Credential Guard

Od v14.LTS Emerson opisuje Independent DeltaV Domain Controller jako dedykowaną rolę domenową, najlepiej wdrażaną redundantnie. Oddzielenie Active Directory od ProfessionalPLUS i Application Station pozwala ograniczyć mieszanie roli sterowania, konfiguracji i uwierzytelniania na jednym hoście.

Credential Guard może chronić poświadczenia Windows na wspieranych stacjach DeltaV. Pełne wdrożenie wymaga TPM 2.0. Device Guard rozumiany jako warstwa code integrity nie jest wspierany w opisanej konfiguracji DeltaV, dlatego tych dwóch nazw nie należy łączyć w jedną deklarację „Device/Credential Guard włączony”.

Weryfikacja domeny obejmuje:

  • model i wersję IDDC oraz role FSMO;
  • parę redundantnych kontrolerów domeny i stan replikacji;
  • domenę lub workgroup każdej stacji;
  • stan TPM 2.0 i Credential Guard;
  • GPO stosowane do stacji oraz kont usług;
  • synchronizację czasu między domeną, stacjami, kontrolerami i historianami;
  • kopię System State oraz procedurę odzyskania domeny.

Hasło, klucz fizyczny i karta SD kontrolera PK

PK w trybie standalone może wymagać hasła do odczytu lub edycji konfiguracji oraz fizycznego klucza umieszczonego na carrierze. Konfiguracja i pliki HMI zapisane na karcie SD są szyfrowane. Te mechanizmy dotyczą kontrolera/skidu i nie zastępują uwierzytelniania użytkowników Windows na stacjach centralnego DCS.

Przy zabezpieczeniu egzemplarza zachowuje się kartę SD, pozycję klucza fizycznego, model carrier, numer kontrolera i konfigurację sieciową. Kopia logiczna powinna być skorelowana z eksportem ProfessionalPLUS lub projektem standalone oraz wersją firmware.

OPC UA, certyfikaty i uwierzytelnianie Edge

Stacyjne klienty i serwery OPC UA używają certyfikatów, podpisu i szyfrowania. Serwer stacyjny udostępnia dane pochodzące z klasycznych interfejsów COM: bieżące wartości, alarmy/zdarzenia i historię. Ocena endpointu obejmuje polityki bezpieczeństwa, zaufane i odrzucone certyfikaty, Application URI, konta, adres nasłuchu oraz zasięg routingu.

Edge rozdziela uwierzytelnianie interfejsów: OPC UA może używać kont administratora albo skonfigurowanego anonymous access z certyfikatem self-signed, natomiast REST API korzysta z Active Directory. Zaufanie certyfikatu self-signed powinno być jawnie zarządzane po obu stronach; samo szyfrowanie kanału nie potwierdza właściwej autoryzacji klienta.

Porty stacji i aplikacji

Poniższa tabela łączy wyłącznie porty opublikowane dla konkretnych składników. Nie jest uniwersalną regułą firewall dla każdego systemu.

Port Kierunek/składnik Funkcja
TCP 28130 Portal → DeltaV Mobile Server komunikacja portalu z serwerem Mobile
TCP 58022 Web View kanał usługi Web View
TCP 443 Web View/HTTPS zabezpieczony dostęp webowy
TCP 3000 Web View składnik udokumentowanej architektury Mobile
TCP 58012 Communicator komunikacja komponentu Communicator
TCP 58080 Communicator/HTTP webowy kanał Communicator
TCP 135 OPC DA/HDA i DCOM RPC Endpoint Mapper
TCP 1024–65535 OPC DA/HDA i DCOM negocjowany dynamiczny zakres starszej integracji COM
TCP 9876 Backup and Recovery domyślna komunikacja systemu backupowego
TCP 445 zdalna instalacja agentów SMB
TCP 25001 zdalna instalacja agentów kanał instalacyjny Backup and Recovery

Porty OPC UA, Modbus TCP, EtherNet/IP albo PROFINET należy wyprowadzić z konkretnej konfiguracji endpointu, kontrolera i sieci urządzeniowej. Standardowy numer protokołu nie dowodzi, że usługa działa na każdym węźle DeltaV.

Historyczne usługi kontrolerów i infrastruktury

Port/usługa Zakres historyczny Znaczenie bezpieczeństwa
TCP/UDP 111 PORTSERV w 9.3.1–11.3.1 CVE-2012-1816, zdalne zatrzymanie usługi
TCP 23, UDP 161, TCP 513 kontrolery SE3006/VE3005/VE3006 do 11.3.1 CVE-2012-4703, restart urządzenia po spreparowanym pakiecie
TCP 18508 i 18518 protokoły firmware do 29 kwietnia 2022 r. CVE-2022-29957, brak uwierzytelniania protokołu
UDP 18510 Plug-and-Play ten sam zakres CVE-2022-29957
UDP 18507 Hawk services ten sam zakres CVE-2022-29957
TCP 18519 management ten sam zakres CVE-2022-29957
UDP 18512 cold restart ten sam zakres CVE-2022-29957
TCP 12345 komunikacja SIS ten sam zakres CVE-2022-29957
UDP 18515 Wireless Gateway Protocol ten sam zakres CVE-2022-29957
TCP 18550 TELNET S/P/CIOC/EIOC CVE-2022-29963, root shell przez hard-coded credentials
TCP 23 maintenance TELNET M-series i SIS CVE-2022-29965, przewidywalne hasła narzędziowe

Ten profil jest użyteczny podczas inwentaryzacji instalacji legacy. Nie wolno na jego podstawie otwierać portów na współczesnej stacji ani zakładać ich obecności w v16.

Backup and Recovery

DeltaV Backup and Recovery v4.3 jest rozwiązaniem opartym na Acronis i rozdziela kilka ról: Management Server, License Server, Management Console, Storage Nodes, vaults, PXE oraz agentów instalowanych na chronionych stacjach. Serwer zarządzający może działać na poziomie 2.5 za firewallem, oddzielnie od właściwej Area Control Network.

Składnik Rola
Management Server harmonogramy, polityki, inwentarz agentów i koordynacja operacji
License Server uprawnienia produktu backupowego
Management Console administracja zadaniami i odtworzeniami
agent kopia obrazu, plików, folderów lub baz chronionej stacji
Storage Node obsługa repozytorium i danych backupowych
vault logiczne miejsce składowania kopii
PXE rozruch środowiska odtworzeniowego w odpowiedniej konfiguracji

Vault może wskazywać udział sieciowy, SAN, NAS, taśmę, dysk lokalny, FTP/SFTP albo nośnik wymienny zależnie od typu. Szablony DeltaV wykonują najpierw natywną kopię Objectivity, Continuous Historian, Batch Historian albo Event Chronicle do lokalizacji tymczasowej, a następnie przenoszą artefakt do repozytorium. Chroni to spójność aplikacyjną lepiej niż kopiowanie otwartych plików bazy bez przygotowania.

Harmonogram i test odtworzenia

Preferowany schemat GFS obejmuje miesięczny full, tygodniowy differential i dzienny incremental z oddzielnymi okresami retencji. Odtwarzanie dobiera wymagany łańcuch kopii. Dla krytycznych stacji należy testować zarówno pełny obraz na sprzęcie zapasowym lub maszynie wirtualnej, jak i osobne odtworzenie baz oraz konfiguracji.

Protokół testu powinien potwierdzić:

  • start systemu operacyjnego i usług DeltaV;
  • stan licencji oraz zgodność System ID;
  • otwarcie centralnej konfiguracji;
  • zgodność wersji ProfessionalPLUS ze stacjami i kontrolerami;
  • dostęp do Continuous Historian, Event Chronicle i Batch Historian;
  • integralność receptur, dzienników i ekranów HMI;
  • możliwość komunikacji z kontrolerem w odizolowanym środowisku testowym;
  • czas RTO, punkt RPO i procedurę powrotu do produkcji.

Historia podatności 2012–2014

CVE Komponent i zakres Typ oraz skutek
CVE-2012-1814 DeltaV/Workstations 9.3.1, 10.3.1, 11.3, 11.3.1; ProEssentials Scientific Graph 5.0.0.6 XSS, CWE-79; zdalne wstrzyknięcie skryptu/HTML
CVE-2012-1815 ten sam zakres stacji i ProEssentials SQL injection, CWE-89; wykonanie poleceń SQL
CVE-2012-1816 ten sam zakres, PORTSERV.exe, TCP/UDP 111 błąd pamięci/obsługi wejścia, zatrzymanie usługi i DoS
CVE-2012-1817 ten sam zakres, spreparowane pole pliku projektu buffer overflow; wykonanie kodu albo DoS przy udziale użytkownika
CVE-2012-1818 ten sam zakres, kontrolka ActiveX nadpisanie dowolnego pliku
CVE-2012-3035 DeltaV 9.3.1 oraz 10.3–11.3.1 buffer overflow po długim ciągu, zdalny DoS
CVE-2012-4703 SE3006 do 11.3.1; VE3005/VE3006 do 10.3.1 oraz 11.x–11.3.1 restart kontrolera przez spreparowany ruch na TCP 23, UDP 161 lub TCP 513
CVE-2014-2349 DeltaV 10.3.1, 11.3, 11.3.1 i 12.3; diagnostic services hard-coded credentials i obejście ograniczeń dostępu
CVE-2014-2350 ten sam zakres usług diagnostycznych hard-coded credentials, CWE-798/CWE-255

Pierwsze pięć wpisów odnosi się także do konkretnej biblioteki ProEssentials Scientific Graph. Obecność DeltaV w nowszej instalacji nie wystarcza do przypisania tych podatności; trzeba potwierdzić objętą wersję stacji i składnik.

Historia podatności 2016–2018

CVE Komponent i zakres Typ oraz skutek
CVE-2016-9345 Easy Security Management w 12.3, 12.3.1 i 13.3 lokalne podniesienie uprawnień w systemie sterowania
CVE-2016-9347 WIOC SE4801T0X redundant i SE4801T1X simplex z firmware 13.3 zbędnie włączone SSH; wpływ na poufność, integralność i dostępność
CVE-2018-11691 Smart Switch Command Center 11.3.x i 12.3.1 brak skutecznej zmiany hasła zarządzającego przy commissioning; poprawka DSN19003/NK-1900-0808 i ponowne commissioning/zmiana hasła
CVE-2018-14791 11.3.1, 12.3.1, 13.3.0, 13.3.1 i R5 nieadministracyjny użytkownik może zmieniać pliki wykonywalne i biblioteki
CVE-2018-14793 ten sam zakres wersji stack buffer overflow przez otwarty port; możliwość wykonania kodu
CVE-2018-14795 ten sam zakres wersji path traversal/improper path validation; zastąpienie plików wykonywalnych
CVE-2018-14797 ten sam zakres wersji DLL search order hijacking, CWE-427; wykonanie kodu przy udziale użytkownika
CVE-2018-19021 11.3.1, 11.3.2, 12.3.1, 13.3.1, 14.3, R5.1, R6 i wcześniejsze obejście uwierzytelniania maintenance port i DoS

Od wersji 13.3 Smart Switches są zarządzane przez Network Device Command Center, którego CVE-2018-11691 nie obejmuje. To istotna granica produktu, a nie wyłącznie numer poprawki starej aplikacji.

Historia podatności 2021–2022

CVE Komponent i zakres Typ oraz skutek
CVE-2021-26264 kontrolery DeltaV, wszystkie wersje objęte advisory spreparowany skrypt powodujący restart kontrolera i DoS; CWE-306
CVE-2021-44463 kontrolery i stacje, wszystkie wersje objęte advisory podstawienie brakującej DLL przez insidera, lokalne podniesienie uprawnień przy starcie usług
CVE-2022-29957 DCS do 29 kwietnia 2022 r.; siedem protokołów firmware/PnP/Hawk/management/cold restart/SIS/wireless protokoły bez uwierzytelniania, CWE-306
CVE-2022-29962 S-series, P-series i CIOC/EIOC do 29 kwietnia 2022 r. hard-coded credentials FTP; usługa bywa wyłączona w produkcji
CVE-2022-29963 S-series, P-series i CIOC/EIOC do tej samej daty; TELNET 18550 root shell przez hard-coded credentials
CVE-2022-29964 WIOC do tej samej daty hard-coded credentials SSH dla kont powłoki
CVE-2022-29965 M-series i SIS CSLS/LSNB/LSNG; maintenance TELNET 23 przewidywalne czteroznakowe hasła trzech poziomów uprawnień generowane z czasu i małej entropii
CVE-2022-30260 firmware przed 14.3: M-, S-, P-series, SIS oraz CIOC/EIOC/WIOC niewystarczająca integralność firmware: checksum bez podpisu, CWE-345

CVE-2022-29962–29965 opisują różne komponenty i usługi. Nie należy łączyć ich w jedno „domyślne hasło DeltaV” ani publikować jako poświadczenie wspólne dla stacji Windows. W inwentarzu podatności zapisuje się model węzła, firmware, stan usługi i segment sieciowy.

Priorytety oceny podatności

Najwyższy priorytet mają podatności pozwalające zmienić firmware, pliki wykonywalne, konfigurację albo restartować kontrolery. Następnie ocenia się dostęp do usług diagnostycznych, maintenance, WIOC i infrastruktury switchy, a potem podatności lokalnych narzędzi stacyjnych.

Dla każdego CVE dossier powinno zawierać:

  • dokładny model komponentu i numer wersji;
  • źródło wersji: ekran diagnostyczny, inventory, plik binarny lub eksport;
  • dopasowanie do zakresu affected products;
  • stan portu/usługi i osiągalność ze stref sieciowych;
  • wymagany poziom dostępu i udział użytkownika;
  • Security Notification/Guardian KBA oraz dostępną poprawkę;
  • zastosowane ograniczenia, test po poprawce i plan rollback;
  • wpływ na sterowanie, alarmy, historię, receptury i ciągłość partii.

Powiązane urządzenia bioprocesowe

Katalog zawiera 54 karty z potwierdzoną relacją do DeltaV. Relacja ma różną siłę: część urządzeń jest oferowana w wariancie nazwanym DeltaV, część korzysta z niego jako nadrzędnego DCS, a w systemach projektowanych na zamówienie jest jedną z dopuszczonych platform. Lista nie oznacza, że każdy egzemplarz danego modelu ma DeltaV.

Eppendorf / New Brunswick

Urządzenie Zakres relacji
BioFlo 320 Plus generacja Plus z architekturą rozszerzaną do nadrzędnego systemu DeltaV
BioFlo 320 Plus z obiegiem wody wariant rodziny Plus; relacja dotyczy wybranej konfiguracji sterowania
BioFlo 320 Plus bez obiegu wody wariant rodziny Plus; relacja dotyczy wybranej konfiguracji sterowania

Getinge / Applikon

Urządzenie Zakres relacji
Applikon Pro-Control platforma sterowania dostępna w architekturze integrującej DeltaV
Pro-Control BioPilot wariant pilotowy rodziny Pro-Control
Pro-Control BioProduction wariant produkcyjny rodziny Pro-Control
Applikon SUB-Control kontroler systemu single-use z potwierdzoną integracją nadrzędną

Broadley-James / NECI

Urządzenie Zakres relacji
BioNet Controller kontroler bioreaktora integrowany z DeltaV zależnie od projektu
BioNet M3 wariant rodziny BioNet z relacją do nadrzędnego DCS

ABEC

Urządzenie Zakres relacji
CSR Bioreactor 4000 produkcyjny single-use bioreactor w projekcie z warstwą DeltaV
CSR Bioreactor 6000 wielkoskalowa konfiguracja CSR z warstwą DCS
CSR Fermenter 1000 fermentor produkcyjny z projektowanym systemem sterowania DeltaV

Cytiva

Urządzenie Zakres relacji
ReadyToProcess WAVE 25 możliwość integracji systemu rocking-motion z DeltaV; zakres zależny od konfiguracji

Merck / MilliporeSigma

Urządzenie Zakres relacji
Mobius iFlex 200 wariant platformy produkcyjnej z nadrzędnym sterowaniem DeltaV
Mobius iFlex 1000 ten sam stos platformowy dla skali 1000 l
Mobius iFlex 2000 ten sam stos platformowy dla skali 2000 l
Mobius CellReady 200 L single-use bioreactor z relacją integracyjną do DeltaV

NECI

Urządzenie Zakres relacji
NECI Kynota system projektowy z potwierdzoną możliwością zastosowania DeltaV

Pierre Guérin

Urządzenie Zakres relacji
BIOCELL Lab & Pilot wariant automatyki oferowany w rodzinie bioreaktorów laboratoryjnych/pilotowych
ICEM Turnkey DeltaV jest jedną z platform projektowych NEPTUNE/turnkey obok innych stosów SCADA/DCS

Sartorius

Urządzenie Zakres relacji
BIOSTAT B-DCU historyczny kontroler/rodzina integrowana w architekturach DeltaV
BIOSTAT STR2 50 generacja STR2 z potwierdzoną relacją do DeltaV
BIOSTAT STR2 200 wariant 200 l tej samej generacji
BIOSTAT STR2 500 wariant 500 l tej samej generacji
BIOSTAT STR2 1000 wariant 1000 l tej samej generacji
BIOSTAT RM TX rocking-motion system z wariantem/integracją DeltaV
BIOSTAT STR 50 DeltaV jawnie wydzielony wariant DeltaV
BIOSTAT STR 200 DeltaV jawnie wydzielony wariant DeltaV
BIOSTAT STR 500 DeltaV jawnie wydzielony wariant DeltaV
BIOSTAT STR 1000 DeltaV jawnie wydzielony wariant DeltaV
BIOSTAT STR 2000 DeltaV jawnie wydzielony wariant DeltaV

Thermo Fisher Scientific

Urządzenie Zakres relacji
DynaDrive 5 L G3Lab laboratoryjny wariant DynaDrive z warstwą sterowania rodziny DeltaV
DynaDrive 50 produkcyjny wariant 50 l
DynaDrive 500 produkcyjny wariant 500 l
DynaDrive 3000 produkcyjny wariant 3000 l
DynaDrive 5000 produkcyjny wariant 5000 l
HyPerforma SUB 50 single-use bioreactor z oferowaną architekturą DeltaV
HyPerforma SUB 100 wariant 100 l
HyPerforma SUB 250 wariant 250 l
HyPerforma SUB 500 wariant 500 l
HyPerforma SUB 1000 wariant 1000 l
HyPerforma SUB 2000 wariant 2000 l
HyPerforma SUB 2:1 50 wariant 2:1, 50 l
HyPerforma SUB 2:1 100 wariant 2:1, 100 l
HyPerforma SUB 2:1 250 wariant 2:1, 250 l
HyPerforma SUB 2:1 500 wariant 2:1, 500 l
HyPerforma SUB 2:1 1000 wariant 2:1, 1000 l
HyPerforma SUB 2:1 2000 wariant 2:1, 2000 l
HyPerforma SUF 30 fermentor single-use z wariantem sterowania DeltaV
HyPerforma SUF 300 fermentor single-use 300 l z tym samym zakresem platformowym

Tezalon i T&J Bioengineering

Urządzenie Zakres relacji
Tezalon Dual Bioreactor Controller kontroler dwureaktorowy dostępny w projekcie integracyjnym DeltaV
Tezalon Dual Bioreactor Controller 30–2000 wariant skalowany 30–2000 l
T&J Intelli-Ferm C/D produkcyjna rodzina skidu z możliwą warstwą DeltaV
T&J Opti-Cell C/D rodzina hodowli komórkowej z możliwą warstwą DeltaV

Jak rozstrzygnąć relację w konkretnym egzemplarzu

Nazwa modelu reaktora jest dopiero punktem startowym. Potwierdzeniem DeltaV są elementy as-built: kontroler z numerem katalogowym Emerson, szafy I/O, stacja z zainstalowanymi suites, ekran About, eksport konfiguracji, lista węzłów i dokumentacja FAT/SAT. W urządzeniu oferowanym z kilkoma platformami handlowa karta rodziny nie rozstrzyga konfiguracji egzemplarza.

Minimalny zapis relacji powinien wskazywać:

  • producenta i pełny model reaktora/skidu;
  • integratora automatyki oraz numer projektu;
  • System ID DeltaV i wydanie DCS;
  • ProfessionalPLUS oraz role pozostałych stacji;
  • modele kontrolerów, firmware i redundancję;
  • I/O, CHARMs, WIOC i urządzenia polowe;
  • wariant HMI Live/Operate i wersję projektu OEM;
  • zainstalowane Batch, historiany, OPC oraz Edge;
  • granicę odpowiedzialności między producentem bioreaktora, integratorem i Emerson.

Inwentaryzacja instalacji DeltaV

Obszar Dane do zabezpieczenia
tożsamość systemu System ID, nazwa systemu, wersja LTS/FP/build i stan Product Support
ProfessionalPLUS model hosta, Windows build, wersja suite, centralna baza i eksport FHX
stacje rola Operator/Application/ProfessionalPLUS, hostname, domena, suites i hotfixy
kontrolery model, serial, rewizja hardware, firmware, simplex/redundant i assignment modułów
I/O typy kart, CIOC/CHARMs/WIOC, firmware, kanały, skalowanie i przypisania
sieć Area Control Network, switche, firmware, VLAN/strefy, redundancja i firewall
HMI Live/Operate, wersja, ekrany, snippets, faceplate, skrypty i Version Control
Batch poziom licencji, Unit Modules, receptury, fazy, Batch Executive i journals
historia Continuous/Event/Batch/Advanced/Elite, hosty, bazy, retencja i eksporty
integracje OPC UA/DA/HDA, EIOC, PK, SOA, Edge, certyfikaty, konta i endpointy
tożsamość domena/IDDC, users, groups, locks, keys, areas, GPO i konta usług
licencje HASP/LDK/softkey, SKU, serwer licencji, CSS i data wygaśnięcia Flex/support
backup wersja Backup and Recovery, vaulty, harmonogram, ostatnia kopia i test restore
zmiany change control, downloady do kontrolerów, wersje receptur i wyniki FAT/SAT

Zabezpieczenie materiału dowodowego

Kolejność pozyskania zależy od stanu procesu. Najpierw dokumentuje się aktywne role, wersje, alarmy, stan kontrolerów i bieżącą topologię bez wymuszania restartu. Następnie zabezpiecza się eksport konfiguracji, receptury, dzienniki, historiany i logi, a pełne obrazy hostów wykonuje w zatwierdzonym oknie albo z istniejącego systemu Backup and Recovery.

Warto zachować cztery osie czasu:

  1. czas kontrolerów i wykonania modułów/faz;
  2. czas stacji operatorskich i działań użytkownika;
  3. czas Event Chronicle, Batch Historian i Continuous Historian;
  4. czas domeny, firewalli, switchy, serwerów backupu i systemów zewnętrznych.

Każdy eksport otrzymuje sumę kontrolną, czas pozyskania, źródłowy host/węzeł, użytkownika wykonującego operację i opis metody. FHX, SQL backup, journal, obraz dysku i kopia karty SD są różnymi artefaktami i zachowują inne informacje.

Materiały techniczne i pobieranie

Materiał Zakres Link
DeltaV DCS Product Support System ID, wsparcie, kwalifikowane media i usługi PDF Emerson
Configuration Software Suite skład narzędzi konfiguracyjnych PDF Emerson
ProfessionalPLUS Station Software Suite rola stacji centralnej i oprogramowanie PDF Emerson
DeltaV Batch Software Suites poziomy Batch i Unit Modules PDF Emerson
DeltaV Live HMI, Standard/Premium i funkcje operatorskie PDF Emerson
DeltaV Flex System subskrypcje, DST/PDT, softkey/LDK PDF Emerson
PK Controller tryby standalone/integrated, redundancja, porty i I/O PDF Emerson
Electronic Marshalling CIOC, 96 CHARMs i elastyczne przypisania kanałów PDF Emerson
Workstations and Servers platformy sprzętowe stacji i serwerów PDF Emerson
OPC UA Servers and Clients architektura stacyjna, certyfikaty i interfejsy COM→UA PDF Emerson
Continuous Historian Active/Current/Extended, OPC HDA i History Web Service PDF Emerson
Advanced Continuous Historian AVEVA PI, PI-to-PI i model subskrypcji PDF Emerson
Batch Historian SQL Server, widoki, XML i archiwizacja per batch PDF Emerson
Batch Executive wykonanie receptur i redundantny Executive PDF Emerson
Edge Environment jednokierunkowy przepływ, OPC UA, REST, MQTT i NATS PDF Emerson
Independent DeltaV Domain Controller oddzielna domena systemu sterowania PDF Emerson
Credential Guard and Device Guard TPM 2.0, Credential Guard i granica wsparcia code integrity PDF Emerson
Backup and Recovery Acronis, role, vaulty, obrazy i natywne kopie baz PDF Emerson
Cybersecurity Guidebook for Process Control segmentacja, role i praktyki ochrony systemu procesowego PDF Emerson
DeltaV Firewall-IPD przemysłowa zapora i segmentacja połączeń PDF Emerson

Źródła bezpieczeństwa

Publiczna historia podatności została zweryfikowana w rekordach NVD i odpowiada 11 grupom advisories ICS: ICSA-12-138-01, ICSA-12-265-01, ICSA-13-053-01, ICSA-14-133-02, ICSA-16-334-02, ICSA-16-334-03, ICSA-18-228-01, ICSA-19-010-01, ICSA-19-190-01, ICSA-21-355-04 oraz ICSA-22-181-03. Aktualne Security Notifications i KBA związane z konkretnym System ID są publikowane w Guardian.

Źródło Zastosowanie
NVD — wyszukiwanie Emerson DeltaV odtworzenie identyfikatorów, CWE, CVSS i zakresów wersji
CISA — ICS Advisories biuletyny sektorowe i działania ograniczające
Emerson Guardian aktualne Security Notifications, KBA, hotfixy i status systemu klienta

Granica odpowiedzialnego wnioskowania

Wpis CVE jest przypisywany konkretnej instalacji dopiero po zgodności produktu, komponentu, wersji i warunków konfiguracji. Sama marka Emerson, obecność kontrolera innej serii albo relacja bioreaktora z DeltaV tworzy kandydaturę do sprawdzenia, a nie wynik podatności. Analogicznie funkcje Edge, Batch, Live, PI, InfoPlus.21, OPC UA i poszczególne protokoły są indeksowane tylko tam, gdzie potwierdzono właściwy składnik lub wariant wdrożenia.
