Sartorius Biostat STR Generation 2 500 L

Biostat STR Generation 2 500 L jest jednorazowym bioreaktorem mieszadłowym o zakresie roboczym 125–500 L i objętości całkowitej 680 L, wyposażonym w lokalny system DCU4. Generation 3 wykorzystuje Biobrain, a wcześniejszy 500 L STR-DW stanowi odmienną konfigurację.

Dokładny zestaw 500 L z ogłoszenia Used-Line/EquipNet; fotografia sprzedawcy w publicznie dostępnej rozdzielczości

Typ całej generacji w instrukcji to BIOSTATSTR2. W exact ogłoszeniu holder ma numer seryjny BUD190132, system 4138100213, a control panel 4138100212, numer materiałowy 1000033326 i oznaczenie Vers. 07. Te identyfikatory są silniejsze od skróconej nazwy aukcyjnej. STR 500 2G oznacza holder Generation 2, nie dwa reaktory; dwa tory oznacza dopiero konfiguracja Twin.

Parametry rozmiaru

Instrukcja SBT6049-e191105-199 jest podstawowym źródłem rozmiarowym.

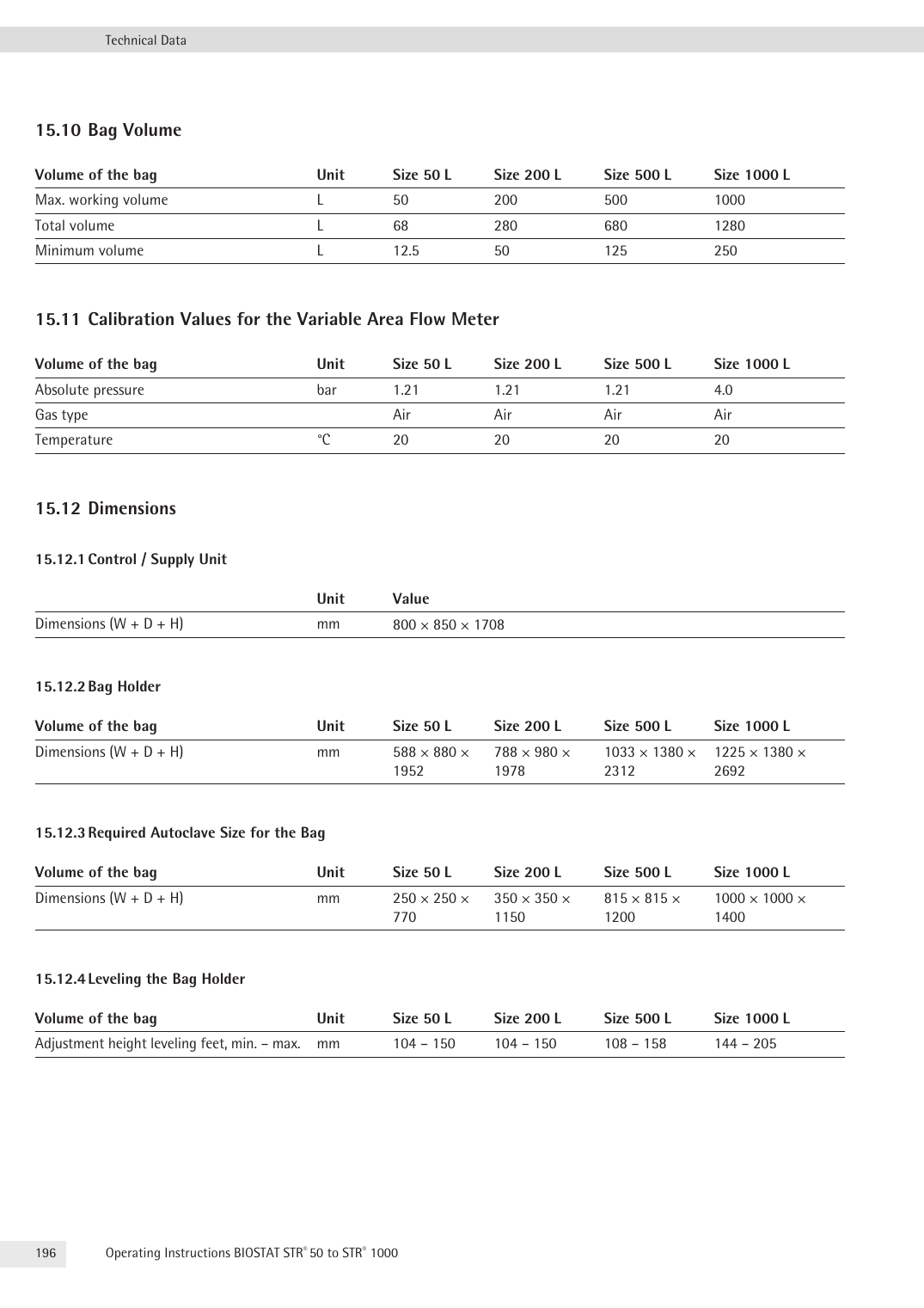

Strona 196 instrukcji Sartorius SBT6049; kolumna Size 500 L, materiał producenta

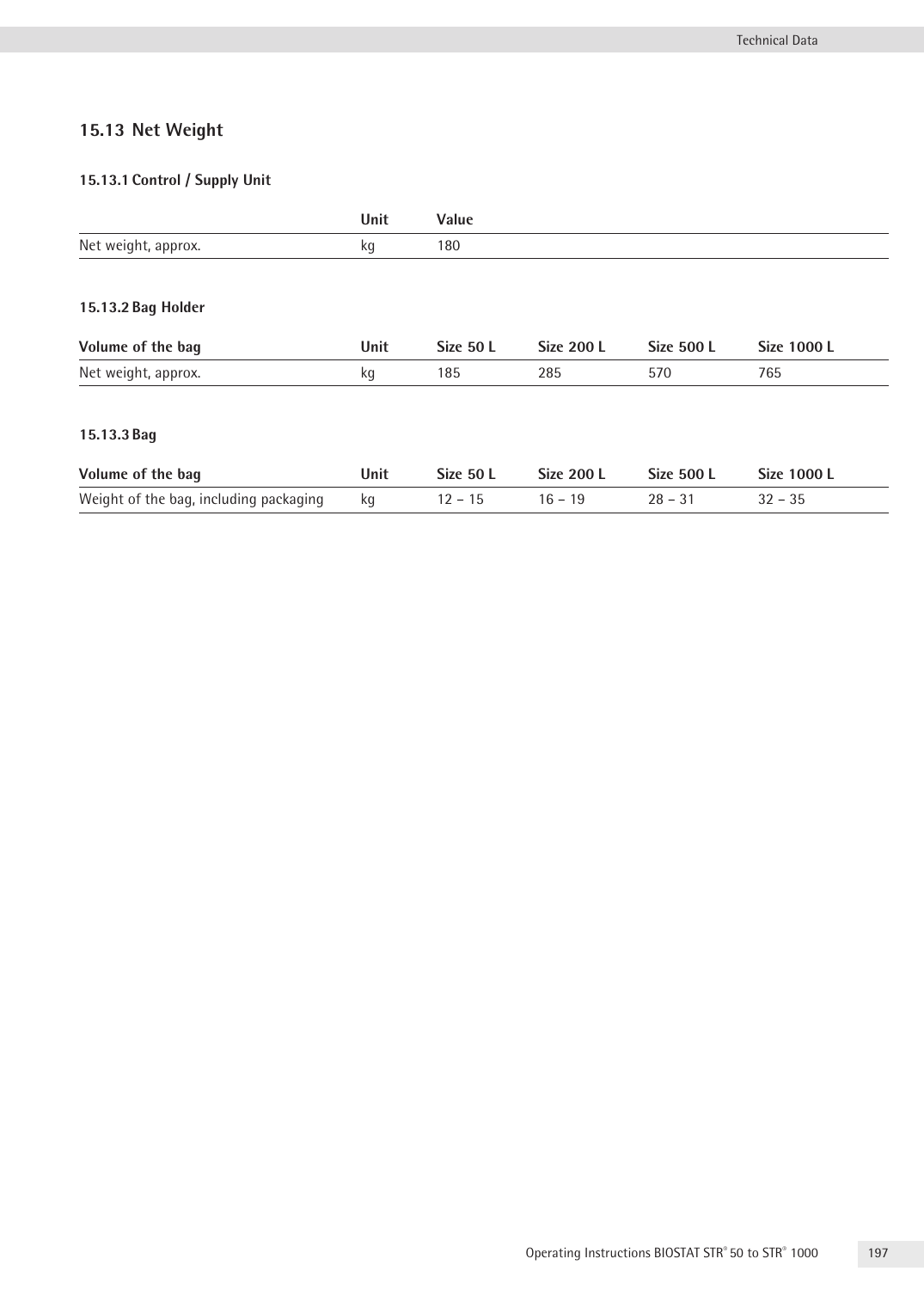

Strona 197 oficjalnej instrukcji BIOSTATSTR2; materiał Sartorius

Worek, mieszanie i skala operacyjna

Minimum 125 L odpowiada 25% maksimum. Zakres 1:4 umożliwia wzrost objętości w fed-batch; położenie powierzchni względem wirników i spargera zmienia reżim hydrodynamiczny.

Dla rozmiaru 500 L instrukcja podaje 0–110 min⁻¹. Typ wirnika, spargera, sensory i przewody są wariantami BOM.

Holder waży około 570 kg bez medium.

Zapakowany worek waży 28–31 kg. Instrukcja przewiduje dla większych rozmiarów odmienne czynności instalacyjne niż dla 50/200 L.

Wymagane są trzy osoby do zasadniczych operacji podnoszenia i ustawiania większego worka. Konstrukcja 500/1000 używa innych elementów transportowych i supportów niż 50/200. Przy analizie incydentu trzeba rozróżnić błąd sterowania od skutku nieprawidłowego założenia worka, położenia pasów, blokady drzwi lub niedokładnego sprzęgnięcia napędu.

Bieżący kod worka FRS124057 opisuje Flexsafe STR 500 L z redundantnymi optycznymi pH i DO oraz Opta SFT. Strona sklepu podaje dwa trójłopatowe segmented impellers, ring sparger, filtry linii gazowych, overlay i sparging, linie feed oraz bottom harvest. Jest to potwierdzony wariant kompatybilnej rodziny, lecz etykieta BPC konkretnej historycznej partii pozostaje rozstrzygająca.

Media termiczne i instalacja

Control/supply unit pracuje w wersji 208 V/60 Hz przy 12 A albo 400 V/50 Hz przy 10 A. Holder pobiera odpowiednio 16 A lub 13 A. Konkretne złącze to regionalny NEMA L21-20P albo CEE 16 A.

Obieg wymiany ciepła potrzebuje minimum 15 L/min, wody lub bezpiecznej mieszaniny, maksymalnie 6 barg i 1–40°C. Double wall pracuje z wodą do 0,5 bar i 1–60°C. Temperatura procesu mieści się od 8°C powyżej temperatury chłodziwa do 40°C.

Exact holder wtórny ma jacket volume 25 L, maximum pressure 0,5 barg i allowed temperature +1…+60°C. Zestaw obejmował FrigoMix FX-2000: 115 V, 60 Hz, 17 A, IP20, climatic class N i maksymalne ciśnienie 20 bar. Chiller jest osobnym aktywem z własnym sterowaniem, alarmami i serwisem; jego parametrów nie wolno przypisywać każdemu STR2 500.

Warunki środowiskowe urządzenia to +5…+40°C, wysokość poniżej 2000 m, IP44, pollution degree 2 i hałas poniżej 70 dB(A). Dopuszczalna wilgotność maleje powyżej 31°C.

Gazy i bezpieczeństwo worka

Dla 500 L Air, O₂, N₂ i CO₂ mają ciśnienie zasilające 2,5–4,0 barg. Maksymalny przepływ jednej linii to 50 L/min, a suma do worka 100 L/min. Microsparger ma limit 0,1 vvm, ring sparger 0,2 vvm.

Stale podłączony czujnik ciśnienia wyłącza gazowanie przy 50 mbar.

Próg ten nie zastępuje mechanicznego safety valve, drożnego exhaust ani kwalifikacji filtra. Zatkanie filtra kondensatem może narastać szybciej niż typowy zapis trendu. Materiał dowodowy powinien objąć pressure PV, sumę przepływów, żądania MFC, stany zaworów, alarmy i rzeczywisty stan filtra.

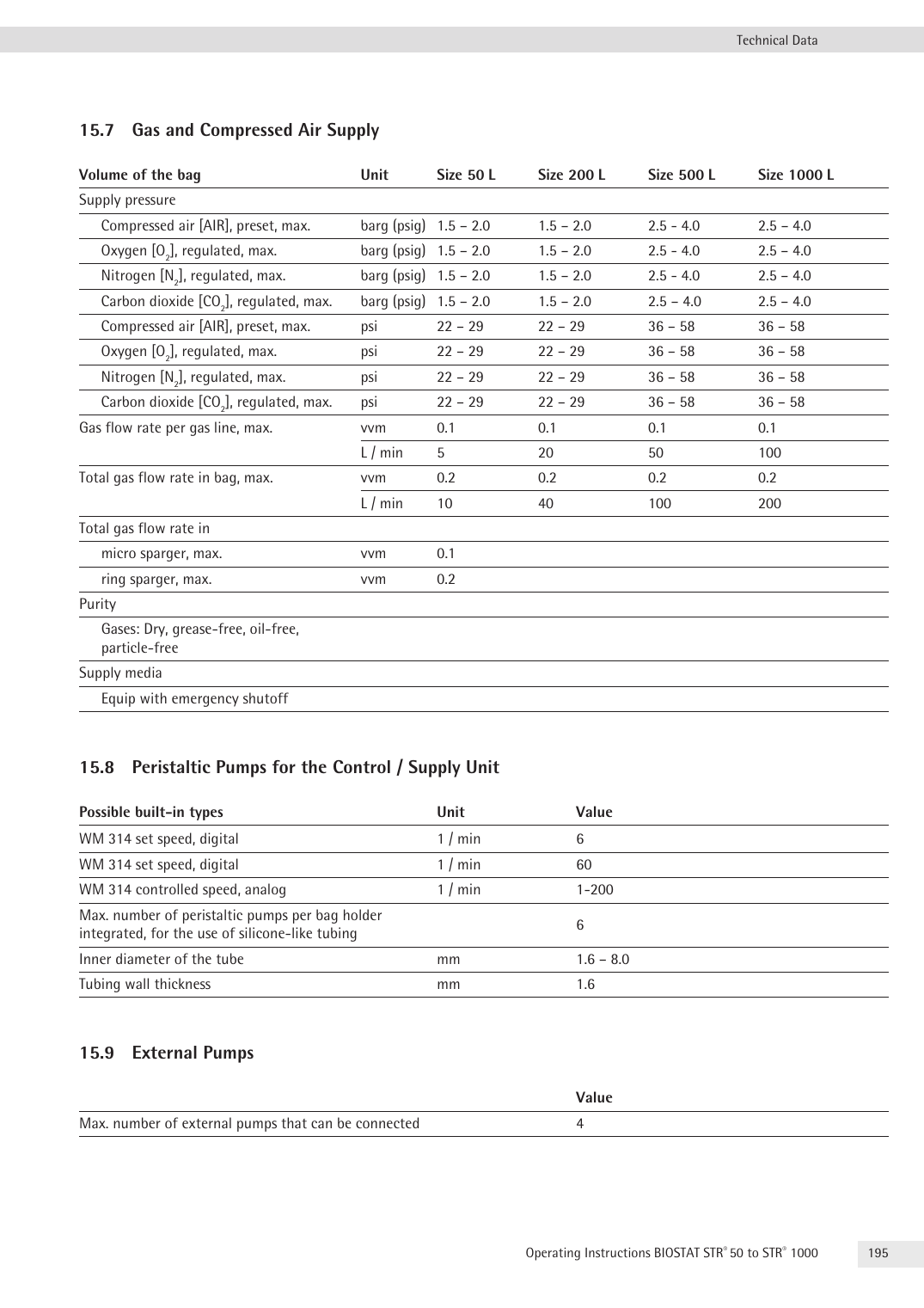

Strona 195 instrukcji SBT6049: 50 L/min na tor i 100 L/min łącznie dla 500 L; materiał producenta

Pompy i I/O

Na holder przypada do sześciu zintegrowanych pomp perystaltycznych. Wspierane są WM314 fixed 6 lub 60 min⁻¹ oraz analogowe 1–200 min⁻¹, dla węży 1,6–8,0 mm ID i ścianki 1,6 mm. Funkcja medium, kierunek i współczynnik są częścią konfiguracji procesu.

Exact zestaw zawierał zewnętrzną pompę Watson-Marlow N Module z wejściem 100–120/200–240 V, 50/60 Hz, 135 VA i obudową NEMA 4X/IP66, a także wagę Minebea Intec Midrics MW1P1E-60ED-I-V1. Oba elementy rozszerzają granicę automatyki. Waga może zasilać bilans feed/harvest, a pompa otrzymywać analogową komendę niezależnie od lokalnego panelu.

Line clearance powinien rozdzielić kwas, zasadę, feed, antifoam, inokulum, harvest i drain. Procent wyjścia nie określa dawki: potrzebne są głowica, prędkość, wąż, kalibracja i masa. Rozbieżność stanu logicznego, ruchu mechanicznego i bilansu masy jest wskaźnikiem błędu, złego mapowania albo manipulacji.

BioPAT ViaMass i sensory jednorazowe

BioPAT ViaMass jest oficjalnie dostępny dla Gen 2 500 L. Elektronika BPV0001, uchwyt Gen 2 SSS000033, kabel ODU–M12 i wyrównanie potencjałów są osobnymi elementami. Dla 500/1000 L producent przewiduje dodatkowy support odpowiadający 100-mm oknu Gen 2.

Preamplifier łączy się po napełnieniu do minimum 25% i pozostaje połączony do końca procesu.

Dla 500/1000 L producent stosuje dodatkowy support odpowiadający oknu sensorowemu; dla Gen2 jest to wariant 100 mm DZ-------AD2. Elektronika ViaMass ma kod BPV0001, uchwyt Gen2 SSS000033, przewody ODU–M12 SSS000038 lub SSS000039, a przewody wyrównania potencjałów SSS000035 albo SSS000036.

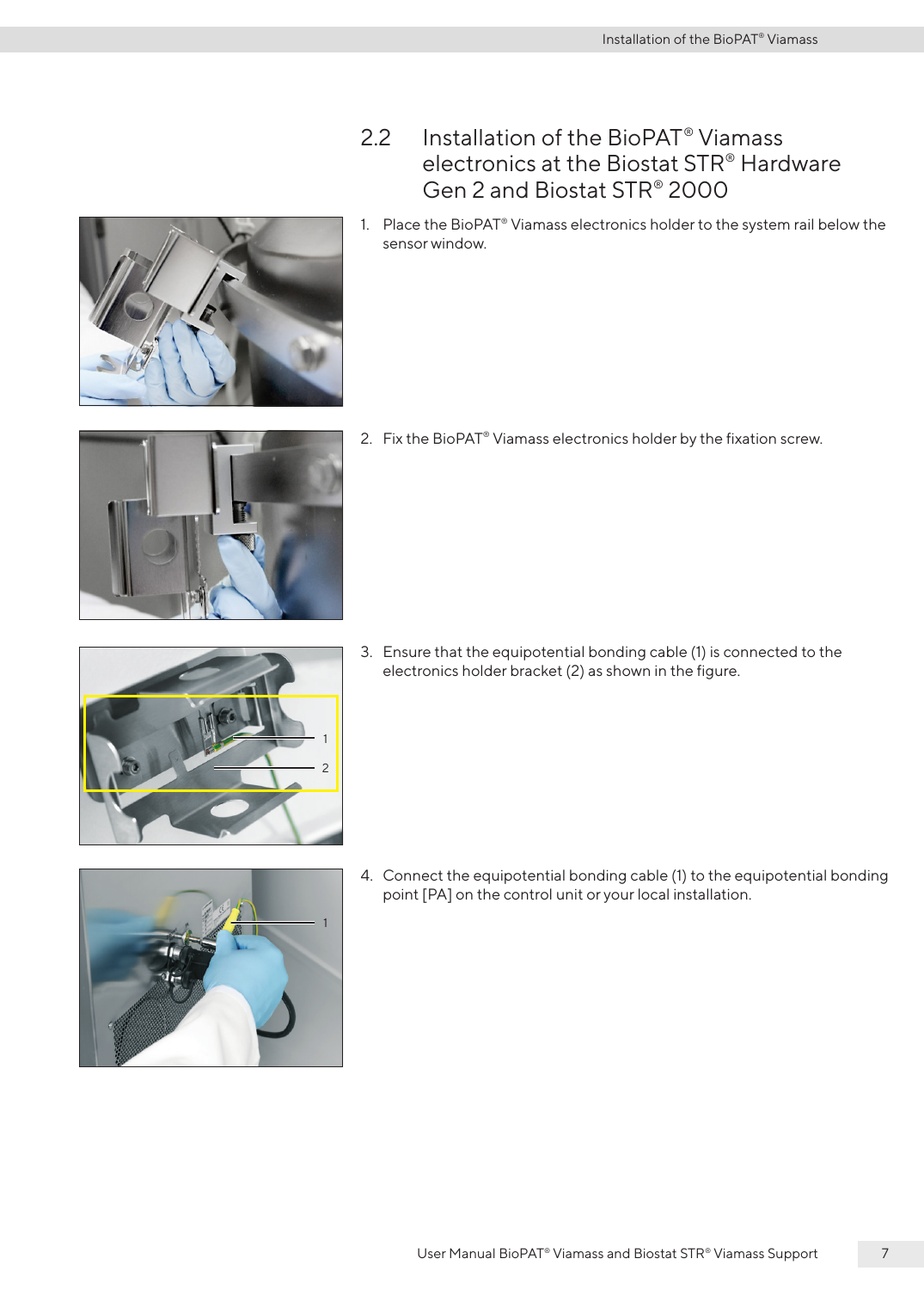

Strona 7 instrukcji BioPAT ViaMass dla Generation 2; materiał Sartorius

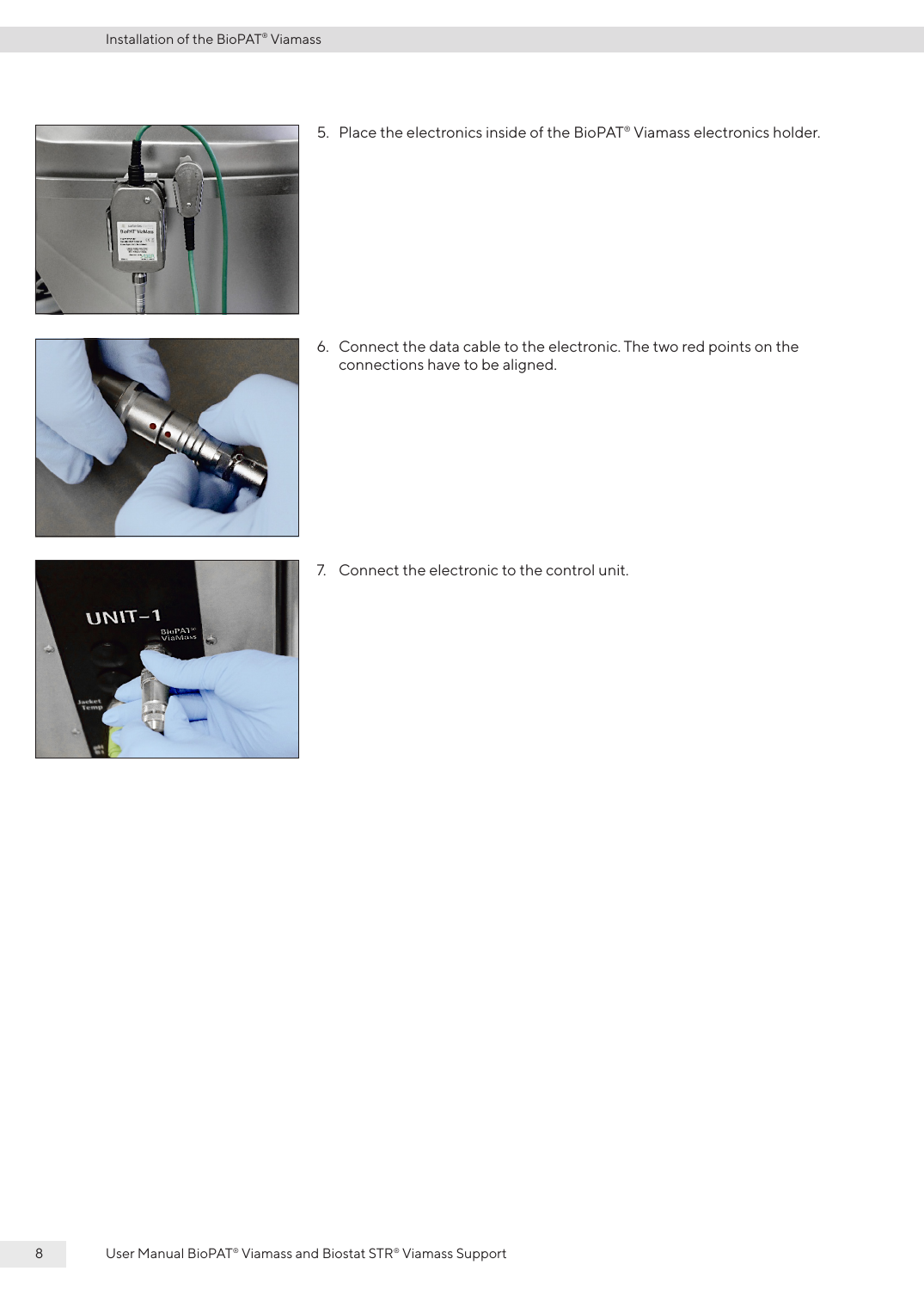

Strona 8 instrukcji BioPAT ViaMass pokazująca przewód danych i bonding; materiał producenta

ViaMass stanowi osobny łańcuch zaufania: jednorazowy dysk z elektrodami, preamplifier, przewód, bonding, wejście DCU i konfiguracja. Prawidłowy trend ekranowy nie dowodzi poprawności każdego elementu. Przy incydencie należy zachować surowy sygnał, diagnostykę, numer komponentu, kalibrację i zdjęcie połączenia.

DCU4, hardware i storage

Z tyłu znajduje się Ethernet host na M12. Z przodu port USB ma przykręcaną osłonę. Panel UNIT ma liczne M12/VP8 oraz fieldbus.

Nazwa DCU4 jest platformą funkcjonalną, nie kompletnym SBOM.

Ekran udostępnia Main, Calibration, Controller, Settings, Trend, alarmy, Shutdown i Remote. Shutdown ustawia wyjścia w zaprogramowanych pozycjach bezpiecznych; ich znaczenie zależy od projektu. Remote oddaje authority hostowi. W Twin wybory UNIT-1 i UNIT-2 separują widoki, ale HMI, control unit, główne zasilanie, komunikacja i część utilities pozostają wspólnymi punktami awarii.

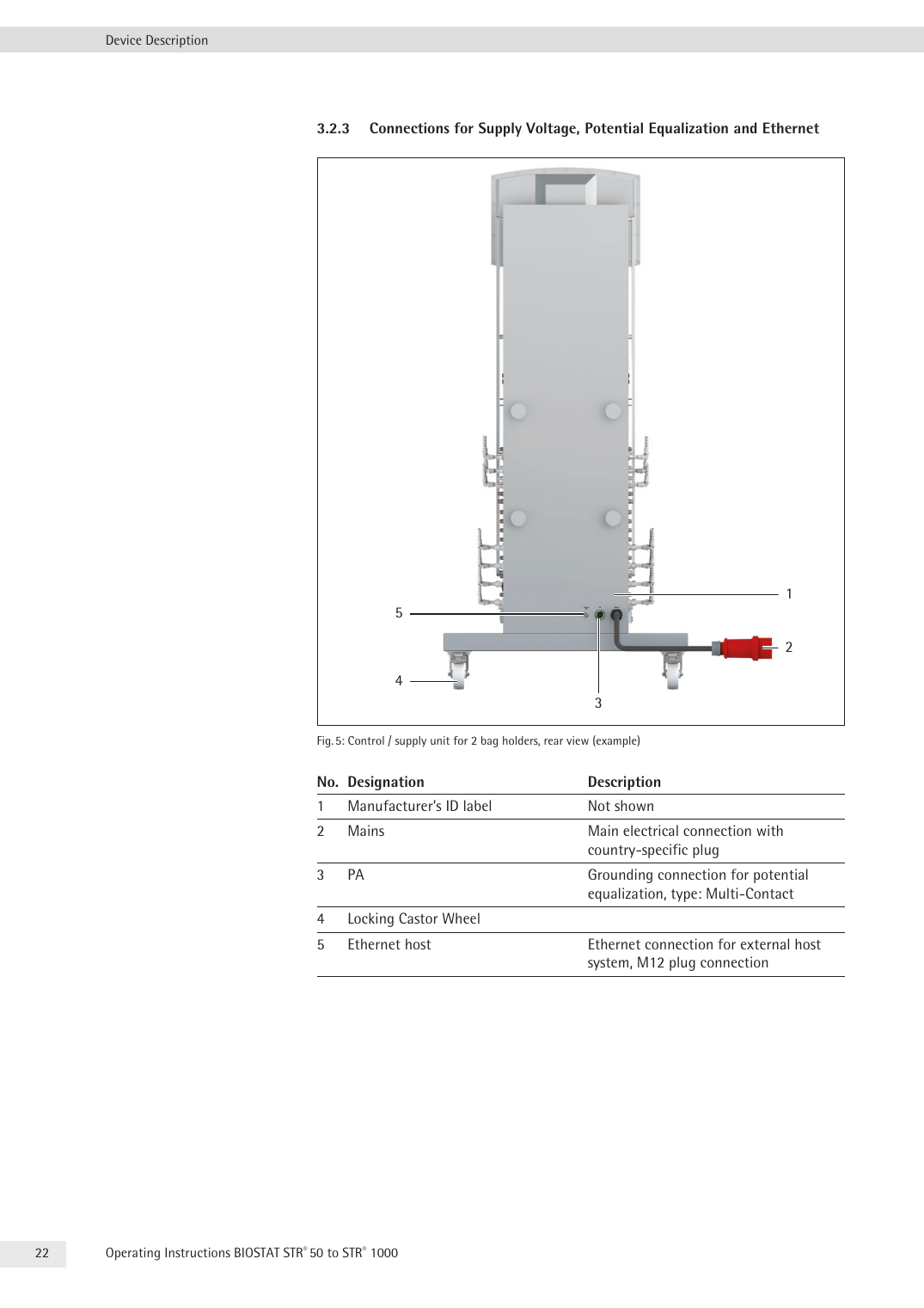

Strona 22 instrukcji BIOSTATSTR2, pozycja Ethernet host; materiał Sartorius

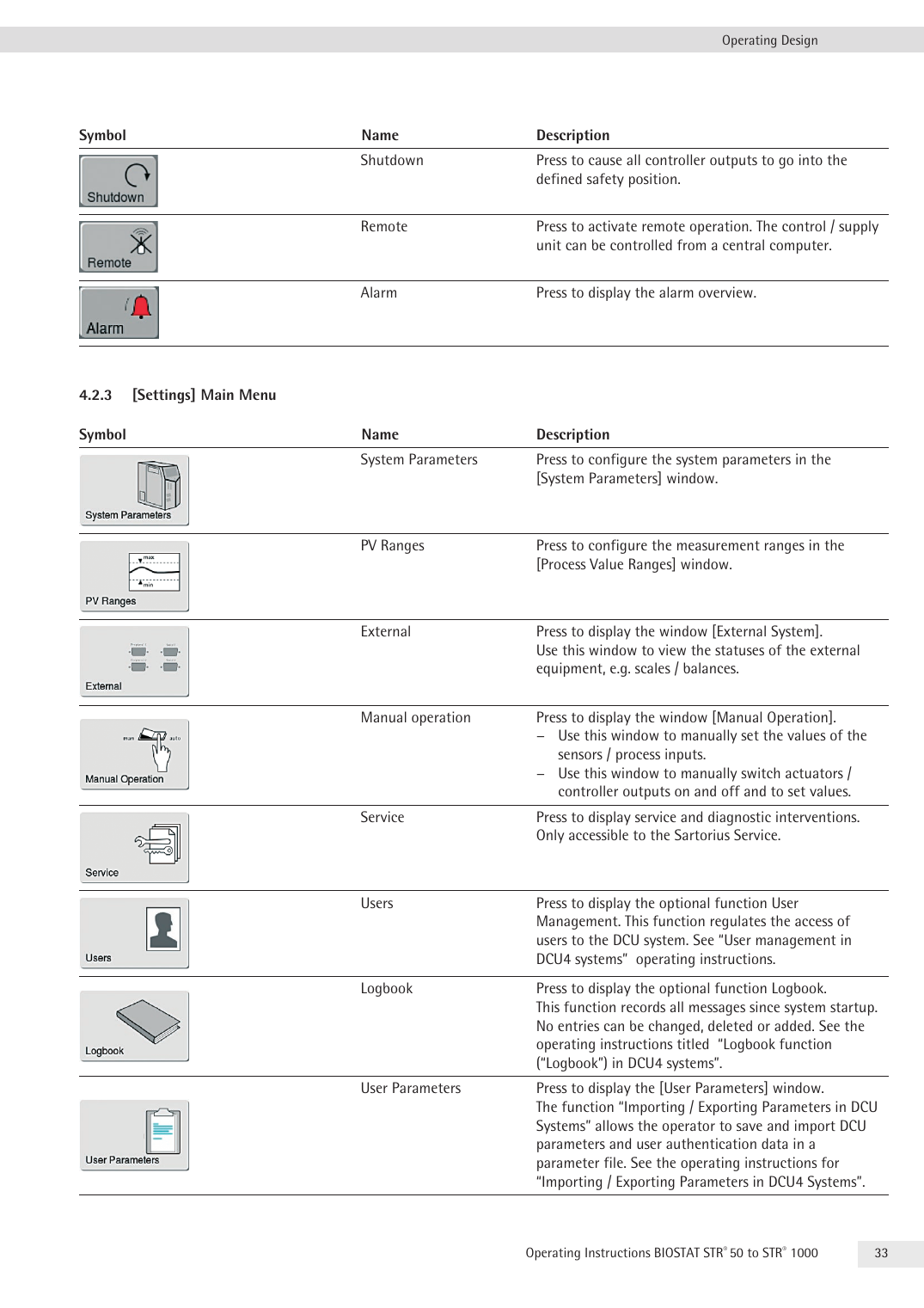

Strona 33 instrukcji: System Parameters, PV Ranges, External System, Manual Operation, Service, Users, Logbook i User Parameters

Instrukcja użytkownika nie identyfikuje jednego CPU, płyty głównej, nośnika ani systemu bazowego dla wszystkich buildów. Dane te należy pozyskać z tabliczek, ekranu serwisowego, wykazu części i kontrolowanych oględzin. Vers. 07 na control panel exact zestawu jest obserwowaną rewizją urządzenia, nie automatycznie wersją firmware DCU4.

Firmware V7.8 i software

Instrukcja wskazuje firmware V 7.8 jako próg funkcji Maintenance Info. V7.8 występuje także w opisie różnicy regulatora pH względem wcześniejszego split-range. Pełny numer build jest więc parametrem procesowym.

Opcjonalny User Management, Logbook i funkcja import/export mogły różnić się licencją lub konfiguracją. User Parameters zapisuje parametry DCU oraz dane uwierzytelniające w pliku.

Zmiana V7.8 dotycząca regulatora pH oznacza, że restore starego projektu na nowszym runtime może zmienić zachowanie mimo identycznych setpointów. Baseline powinien osobno obejmować firmware DCU4, HMI, projekt klienta, moduły I/O, napęd, MFC, TCU, ViaMass i MFCS/DCS. Dla każdego pliku potrzebne są suma kontrolna, data, źródło i zależność sprzętowa.

Hasło, konta i ręczne wymuszenia

Instrukcja ujawnia standardowe hasło funkcji DCU4: 19, o ile fabryka nie ustawiła hasła klienta.

Dla 500 L konsekwencje obejmują do 100 L/min gazu oraz duże dawki pomp.

Opcjonalny User Management ma konta, role i pole domeny. Instrukcja ujawnia historyczne hasło 19 dla funkcji chronionych.

Logbook, czas i dane

Opcjonalny Logbook rejestruje komunikaty od startu; wpisów nie można zmieniać, usuwać ani dodawać przez funkcję.

DCU4 obsługuje adres IP serwera czasu, strefę i Failtime.

User Parameters umożliwia import konfiguracji wraz z informacjami uwierzytelniającymi. Eksport jest więc backupem, nośnikiem sekretów i drogą zmiany nastaw. Wymaga ewidencji nośnika, sumy kontrolnej, skanowania offline i zatwierdzenia przed importem. Logbook nie pozwala przez interfejs edytować wpisów, lecz nie dowodzi to odporności pliku na zmianę poza aplikacją ani kompletności po restarcie.

Ethernet host, MFCS i DCS

Sartorius potwierdził integrację Gen 2 z BioPAT MFCS, Emerson DeltaV i Siemens SIMATIC PCS 7.

Matryca authority określa, czy SP, receptura, alarm acknowledgement i tryb należą do DCU4 czy DCS.

Cena i rynek wtórny

Dokładny używany BIOSTATSTR2 500 L z holderem STR 500 2G, control panel, FrigoMix FX-2000, pompą Watson-Marlow i wagą Minebea był oferowany z ceną na zapytanie. Ogłoszenie podaje Unable To Test dla reaktora i panelu, a jedynie Powers On dla chłodziarki, pompy i wagi. To istotnie ogranicza wartość dowodową stanu.

Jawne ceny 39 995 USD dla STR2 200 L i 187 500 USD dla pakietu 50/200 L są tylko kontekstem rodziny. Dotychczasowy szacunek 60–180 tys. USD usunięto jako zbyt spekulacyjny. Cena exact 500 L pozostaje nieustalona.

TCO obejmuje transport holdera 570 kg, ustawienie, trzy fazy, chłodzenie, gazy, worki, pompy, kalibracje, serwis, części, backup, integrację, FAT/SAT/OQ i rekwalifikację. Powers On nie oznacza zdolności do bezpiecznej partii 500 L.

Materiał po incydencie

Sartorius potwierdził integrację Gen 2 z BioPAT MFCS, Emerson DeltaV i Siemens SIMATIC PCS 7.

Fotografie obejmują tower, Ethernet M12, USB, wszystkie złącza, holder, tabliczki, napęd, worek i lot, sparger, sensory, MFC, rotametry, pompy, wagi, TCU, pressure/safety valve i exhaust.

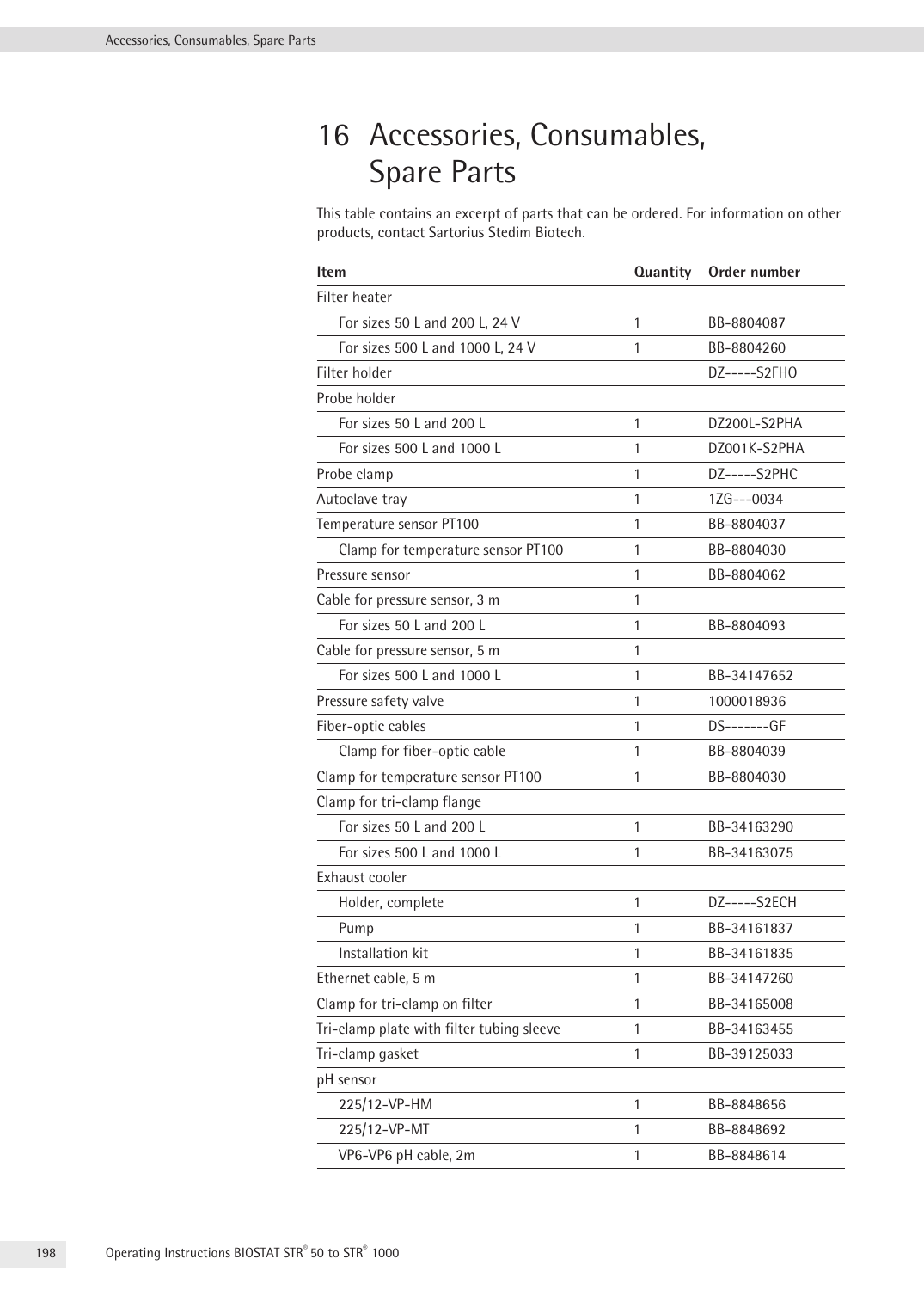

Strona 198 instrukcji SBT6049 z numerami grzałek, uchwytów sond, pressure sensorów i przewodów; materiał Sartorius

Granice pewności

Wysoką pewność mają: generacja BIOSTATSTR2, skala 125–500 L, 680 L total, 110 rpm, wymiary i masy, 50/100 L/min gazu, próg 50 mbar, DCU4, Ethernet M12, V7.8, historyczne hasło 19, ViaMass oraz konfiguracja exact ogłoszenia z numerami seryjnymi.

Do ustalenia dla konkretnego egzemplarza pozostają CPU, PCB, storage, OS, pełne wersje, porty, protokół hosta, konta, mapowanie I/O, licencje, wariant worka, historia serwisu i podatności komponentowe. Tych pól nie wolno uzupełniać przez analogię do Generation 1 lub 3.

Testy odbiorcze z perspektywy bezpieczeństwa

Procedura backup/restore obejmuje nie tylko sprawdzenie, czy eksport powstał. Kopię należy otworzyć na odseparowanym stanowisku, zidentyfikować zawarte sekrety, obliczyć hash, odtworzyć na zgodnym środowisku testowym i porównać krytyczne regulatory, zakresy PV, mapę I/O, alarmy, fail positions i konfigurację czasu. Każde odstępstwo staje się kontrolowaną pozycją konfiguracji.

Korelacja danych po zdarzeniu

Największą wartość daje zestawienie kilku niezależnych śladów. Żądanie regulatora porównuje się z wyjściem modułu, przepływem MFC i zmianą DO lub pressure. Polecenie pompy porównuje się z jej ruchem, trendem wagi i bilansem objętości. Prędkość zadana napędu wymaga zestawienia z feedbackiem oraz wpływem na DO i temperaturę. Takie korelacje pozwalają odróżnić błąd sensora, actuator, konfigurację i komendę zdalną.

Zegar DCU, MFCS, DCS, switcha i stacji inżynierskiej trzeba skorelować przed normalizacją timeline. Zmiana strefy, serwera czasu lub ręczna korekta może przesunąć zdarzenia bez zmiany kolejności lokalnego Logbooka. W raporcie zachowuje się czas oryginalny, offset i metodę przeliczenia; nie nadpisuje się surowych eksportów.

Przy podejrzeniu manipulacji workiem lub medium cyfrowe logi nie wystarczą. Zabezpiecza się etykietę i lot BPC, plomby, położenie zaworów i zacisków, tubing, filtry, próbki, kalibracje oraz zapis z monitoringu. W urządzeniu 500 L skutek jakościowy może pojawić się później niż komenda, dlatego zakres czasowy powinien obejmować przygotowanie, instalację worka, inoculation, cały proces i harvest.

Części krytyczne i gotowość do odtworzenia

Instrukcja wymienia między innymi filter heater dla 500/1000 BB-8804260, probe holder DZ001K-S2PHA, pressure sensor BB-8804062, pięciometrowy przewód pressure BB-34147652 i fitting cone drain port DZ001K-S2CDP. Numery te pomagają wykryć braki w zestawie wtórnym, ale lista części zamiennych musi zostać dopasowana do serialu i as-built BOM.

Plan ciągłości powinien określać zapasowy sensor, przewody, heater, pompę, switch i stację z narzędziami serwisowymi, a także czas pozyskania worka. Niektóre awarie można usunąć przez wymianę części, inne wymagają zgodnego projektu DCU lub wizyty producenta. RTO liczone wyłącznie od uruchomienia zapasowej wieży pomija transport holdera, kwalifikację, dostępność BPC i ponowne przygotowanie procesu.

Źródła

• Sartorius — instrukcja BIOSTAT STR 50–1000, BIOSTATSTR2, SBT6049-e191105-199.
• Sartorius — komunikat premierowy Generation 2 z 27 kwietnia 2017 r..
• Sartorius — BioPAT ViaMass dla STR Gen 1/Gen 2.
• Sartorius — katalog PSC i SKU Flexsafe STR.
• Sartorius eShop — Flexsafe STR 500 L FRS124057.
• Used-Line — dokładny BIOSTATSTR2 500 L, holder 2G, panel i FrigoMix.
• Loud Lion Supply — pakiet STR2 50/200 L za 187 500 USD.
