Najważniejsze dane

Pole Potwierdzona wartość
Producent i właściciel QB Systems, marka A4BEE Sp. z o.o.
Rodzaj przeglądarkowa platforma sterowania, automatyzacji i ewidencji procesów ciekłych
Bieżące oznaczenie na karcie produktu v0.6.4
Drugie oznaczenie w materiałach porównawczych release 6.x
Host laboratoryjny QB Edge EDG-001
Host instalacji PLC przemysłowy PC
Interfejs operatorski współczesna przeglądarka na komputerze, tablecie albo telefonie
Magazyn danych lokalny magazyn osadzony na hoście, bez wymaganego zewnętrznego serwera bazy
Protokoły OPC UA client/server, Modbus TCP/RTU client/master, MQTT publisher/subscriber, REST/HTTP client/server, sterowniki producentów i SDK
Pozostałe integracje SQL, LDAP/Active Directory, MTP; zależnie od wdrożenia PLC i urządzeń polowych
Raporty i eksport CSV, PNG, SVG, DOCX i PDF
Zarządzanie inwentarz, systemy, procesy, P&ID, receptury, partie, kalibracje, alarmy, wykresy, raporty, audit trail, backup i monitoring stanu
Model licencji licencja wieczysta, poziomy Basic, Advanced i Pro; opcjonalne wsparcie i aktualizacje
Powiązane urządzenia QB Edge EDG-001 i retrofit, Sartorius Biostat B-DCU, Sartorius Biostat D-DCU

QB Control jest warstwą sterowania dla modułów QB Systems, nowych bioreaktorów, instalacji projektowanych przez integratorów oraz modernizowanych aparatów PLC. Program opisuje sprzęt, logikę regulacji, P&ID, receptury i role jako konfigurację programową. Ten sam interfejs służy operatorowi do budowania procesu, prowadzenia partii, obserwacji danych i przeglądania śladu audytowego.

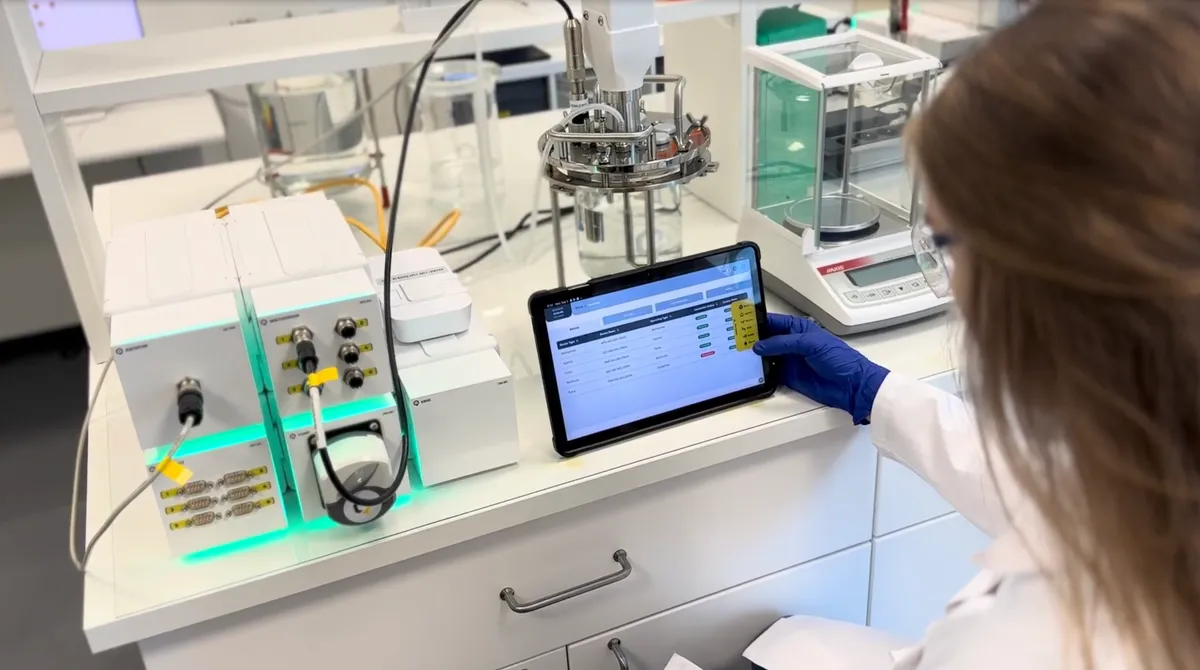

QB Control na stanowisku laboratoryjnym

QB Control uruchomiony na tablecie obok modułów QB Systems i szklanego bioreaktora. Źródło: QB Systems — QB Control.

Nazwa, producent i numeracja wersji

QB Systems jest marką należącą do polskiej spółki A4BEE Sp. z o.o. Nazwa QB Control obejmuje platformę, a nie pojedynczy ekran HMI lub firmware jednego modułu. Producent przedstawia ją jako oprogramowanie sterujące dla bioreaktorów, dozowania, autosamplingu, filtracji, przygotowania buforów i innych układów operujących cieczami.

Aktualna karta produktu opisuje funkcje jako stan najnowszego wydania v0.6.4. Artykuły porównawcze i opis retrofitu opublikowane w lipcu 2026 r. używają określenia release 6.x. Są to dwa jawnie publikowane sposoby numerowania; bez mapowania producenta należy zachowywać oba oznaczenia w ewidencji instalacji, razem z datą wdrożenia i numerami komponentów.

Oznaczenie Gdzie występuje Zakres
v0.6.4 bieżąca karta QB Control moduły i funkcje opisane na stronie produktu
release 6.x porównania i artykuł o retroficie z lipca 2026 r. nowsza architektura, m.in. wbudowany serwer OPC UA, monitoring stanu i wdrożenia na przemysłowym PC

Modele wdrożenia

QB Systems opisuje cztery zasadnicze sposoby użycia platformy.

Wariant Host i sprzęt Rola QB Control
nowy system QB QB Edge i moduły PoE QB Systems lokalne sterowanie całym stanowiskiem
revamp lub rozszerzenie QB Edge i nowe moduły obok istniejącego kontrolera sterowanie nowymi funkcjami albo integracja z systemem gospodarza
retrofit PLC nowy PLC wraz z QB Edge lub przemysłowym PC pełne przejęcie sterowania istniejącym aparatem
połączenie read-only istniejący PLC oraz host QB Control monitoring i dane bez przejęcia wyjść sterujących
custom skid przemysłowy PC, PLC i I/O dobrane przez integratora konfigurowalna warstwa HMI, receptur i danych dla instalacji projektowej

W trybie hybrydowym dotychczasowy system może nadal sterować procesem, a QB Control udostępniać nowe pompy, sensory lub autosampler przez OPC UA albo Modbus. W pełnym retroficie wymieniana jest warstwa PLC, IPC/HMI i połączenia elektryczne, natomiast naczynie oraz przydatny osprzęt procesowy pozostają w instalacji.

Architektura hosta i danych

Interfejs QB Control działa w przeglądarce. Dla modułowych stanowisk laboratoryjnych aplikacja i dane znajdują się lokalnie na QB Edge. Dla stalowych aparatów PLC producent opisuje wdrożenie na standardowym przemysłowym PC. Architektura nie wymaga zewnętrznego serwera SQL ani instalowania klienta na stacji operatora.

przeglądarka operatora / tablet / telefon
                    │
          szyfrowany dostęp lokalny lub VPN
                    │
                    ▼
        QB Control + lokalny magazyn danych
          QB Edge albo przemysłowy PC
            │                       │
            ▼                       ▼
 QB Modules przez Ethernet/PoE   PLC i systemy nadrzędne
 auto-discovery i sterowanie     OPC UA / Modbus / MQTT / REST
            │                       │
            └──── sensory, pompy, napędy, zawory ────┘

Materiały dla bieżącej generacji określają QB Edge jako samodzielny host z architekturą Linux ARM i osadzonym magazynem danych. Nazwa silnika bazy nie jest elementem opublikowanej specyfikacji, dlatego w indeksie danych QB Control występuje jako magazyn osadzony, a nie jako MySQL, PostgreSQL lub SQL Server. Integracja SQL oznacza dostęp lub wymianę danych z zewnętrznym ekosystemem, nie nazwę bazy wbudowanej.

QB Edge EDG-001

QB Edge łączy host aplikacji, lokalny ekran oraz komunikację z modułami. Oficjalne karty dozowania i multisensora publikują następujące parametry:

Parametr EDG-001
ekran 10,1 cala, dotykowy
sieć Gigabit Ethernet i Wi-Fi
połączenie modułów porty Power over Ethernet
wymiary 310 × 270 × 115 mm
masa 3,5 kg
obudowa IP40
zgodność oznakowanie CE

Moduły QB Systems są wykrywane automatycznie po podłączeniu. Dla urządzeń innych producentów konfiguracja opiera się na OPC UA, Modbus albo sterowniku konkretnego sprzętu.

Inwentarz, system i proces

Moduł Inventory Management prowadzi osobne listy urządzeń, usług programowych, sprzętu laboratoryjnego i mediów. Rekord pokazuje stan połączenia, stan urządzenia i stan licencji. Wyszukiwanie działa wewnątrz każdej listy.

System Management przechowuje konfiguracje sprzętowe i ich aktywację. Process Management / Composer łączy sprzęt z procesem i umożliwia równoległe prowadzenie wielu procesów. Bieżące wydanie pozwala dodawać i usuwać wyposażenie laboratoryjne w już wdrożonym procesie bez tworzenia nowej wersji całego procesu.

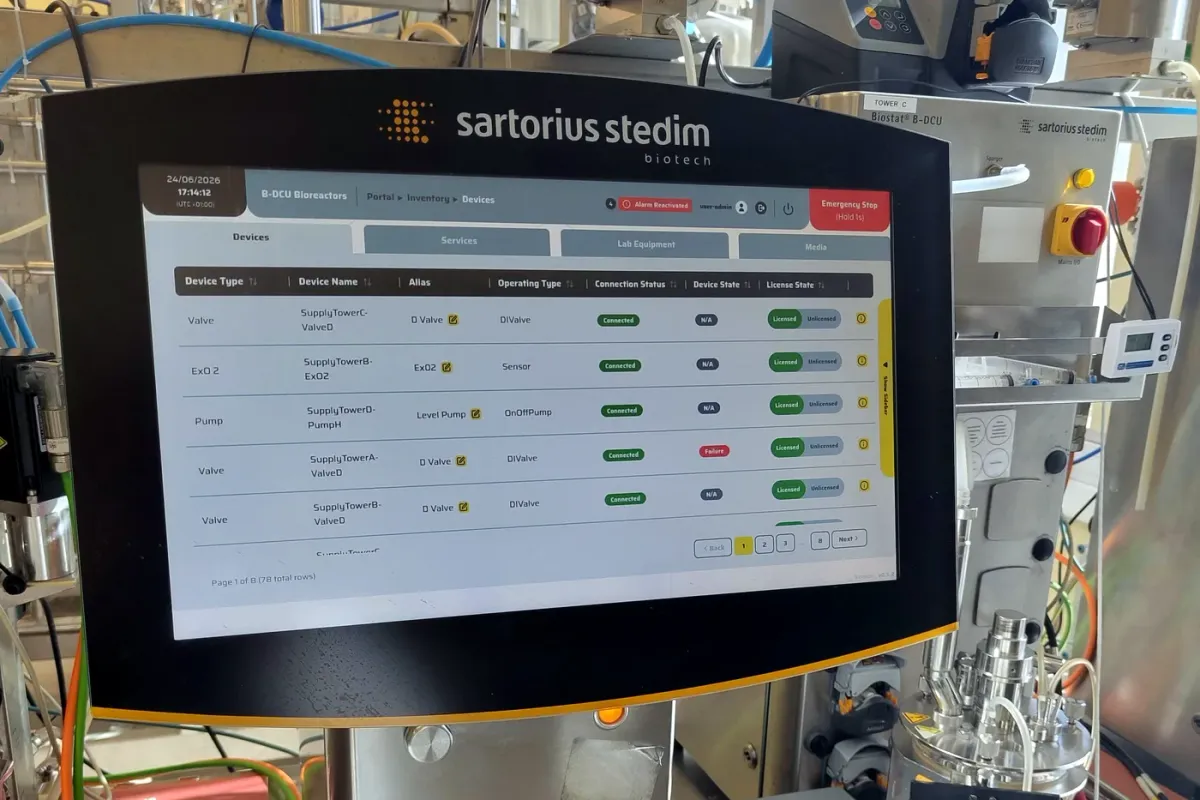

Inwentarz urządzeń QB Control

Inventory wdrożenia na Biostat B-DCU pokazuje urządzenia, typ operacji, połączenie, stan i wykorzystanie licencji. Źródło: QB Systems — retrofit Sartorius.

Dynamiczny P&ID i sterowanie

Dynamiczny P&ID jest jednocześnie schematem procesu i interfejsem operatorskim. Elementy reprezentują sensory, pompy, mieszadło, sparger, termostat, zawory i usługi sterujące. Operator może obserwować wartości procesowe, zmieniać nastawy oraz uruchamiać funkcje bez przechodzenia do odrębnego projektu PLC.

Bieżące wydanie obsługuje swobodne notatki, połączenia przypinane do wybranych punktów symbolu oraz dodawanie wyposażenia bezpośrednio w edytorze P&ID. Tryby Protect i Interlock ograniczają kontrolki faceplate'u stosownie do stanu procesu. Warstwa regulacji obejmuje pętle PID, kaskady, logikę zdarzeniową i sprzętowe interlocki.

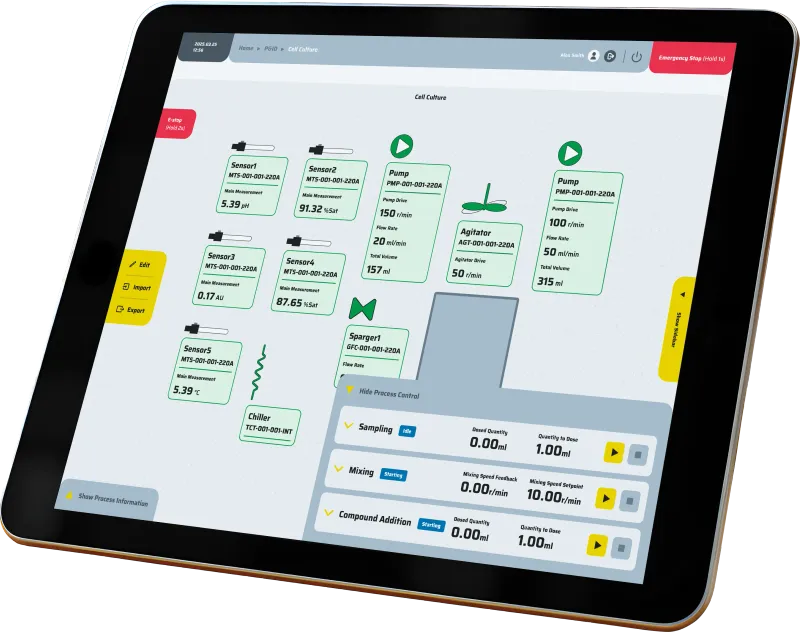

Dynamiczny P&ID QB Control

Dynamiczny P&ID z wartościami pH, DO, pompami, mieszaniem i usługami procesu. Źródło: QB Systems — QB Control.

Receptury, usługi i partie

Recipe Management jest wizualnym projektantem automatyzacji bez kodowania. Receptura składa się z kolejnych działań wykonywanych na urządzeniach i usługach. W bieżącej generacji można planować uruchomienia jednorazowe lub cykliczne, przeglądać je w kalendarzu, oznaczać konflikt jako Skipped, śledzić źródło wykonania oraz przenosić recepturę do innego procesu z mapowaniem sprzętu.

Katalog usług zawiera gotowe strategie procesu. Producent rozróżnia usługi jednorazowe, które kończą się po osiągnięciu celu, oraz ciągłe, działające do zatrzymania. Przykłady obejmują transfer objętości pompą, dodanie określonej ilości gazu, utrzymywanie prędkości mieszadła, temperatury, pH, DO, dozowanie, pobieranie próbek i obsługę filtracji stycznej.

Runs / Batches Management porządkuje wykonania receptur i wiąże przebieg z procesem, harmonogramem, wartościami, zdarzeniami oraz raportem. Batch Board pokazuje zaplanowane i aktywne zadania.

Dane, wykresy, raporty i eksport

Platforma łączy wartości procesowe z definicją systemu, procesu, receptury, wykonania, alarmami i zdarzeniami użytkownika. Graphs & Visualizations nakłada dane bieżące i historyczne, wartości procesowe i nastawy, pozwala opisywać wykres oraz eksportować dane do CSV. Grafiki można eksportować jako PNG lub SVG.

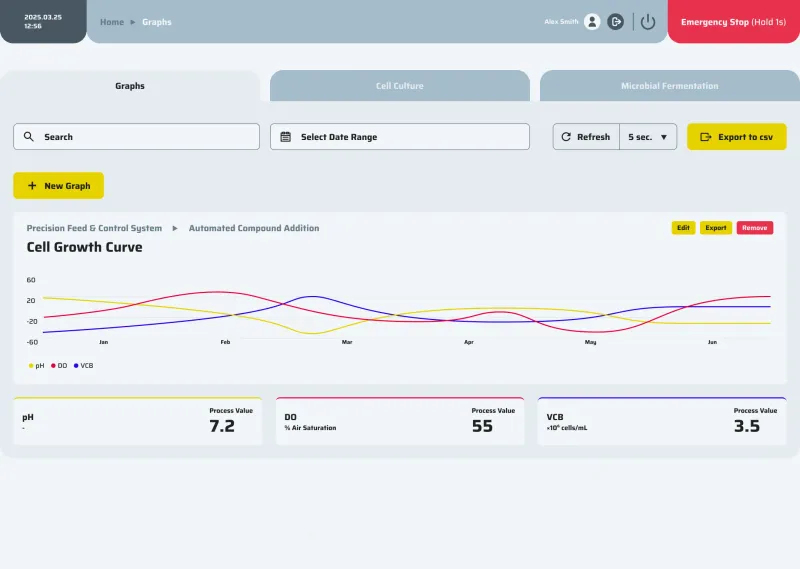

Wykres procesu QB Control

Widok Graphs & Visualizations z krzywymi procesu, wartościami pH, DO i VCB oraz eksportem CSV. Źródło: QB Systems — QB Control.

Report Management generuje raporty partii w DOCX i PDF. W poziomie Pro dostępny jest zewnętrzny edytor raportów. Audit Trail można filtrować i eksportować do CSV w zakresie funkcji objętych licencją.

Backup, restore i eksport danych

Moduł Backup & Export tworzy zadania wykonywane ręcznie lub według harmonogramu. Zadanie może obejmować kopię systemu albo eksport danych procesu. Historia wykonania pokazuje wynik każdej operacji, a proces odtwarzania obejmuje weryfikację integralności kopii. Backup i restore należą do poziomu Advanced oraz Pro.

Kopia obejmuje konfigurację i lokalny magazyn hosta QB Control. W przemysłowym wdrożeniu zakres operacyjny powinien być ewidencjonowany razem z projektem PLC, konfiguracją połączeń i obrazem przemysłowego PC, ponieważ są to odrębne składniki całego systemu sterowania.

Protokoły i kierunki komunikacji

Interfejs Rola QB Control Typowe zastosowanie
OPC UA klient i serwer jednocześnie pobieranie danych z PLC i urządzeń oraz wystawianie danych do DCS, SCADA, MES lub historian
Modbus TCP klient/master pompy, napędy, sensory i urządzenia polowe Ethernet
Modbus RTU klient/master urządzenia szeregowe
MQTT publisher i subscriber telemetria IIoT oraz wymiana z warstwą edge lub cloud
REST/HTTP API klient i serwer LIMS, ELN, MES, platformy danych i własne aplikacje
vendor drivers / SDK adapter integracje analizatorów, wag, termostatów i innego sprzętu
SQL interfejs danych wymiana z zewnętrznymi bazami i analityką
LDAP / Active Directory katalog użytkowników logowanie i centralne zarządzanie tożsamością w odpowiednim poziomie licencji
MTP opis i integracja modułów procesowych wdrożenia modułowe i integracja z automatyką procesową

Wbudowany OPC UA Connector może równocześnie pobierać dane jako klient i udostępniać stan QB Control jako serwer. Producent opisuje integrację retrofitu Sartorius przez bibliotekę MTP A4BEE oraz konektor OPC UA połączony z MQTT.

Użytkownicy, role i zdalny dostęp

QB Control obsługuje konta lokalne oraz integrację z LDAP/Active Directory. Bieżące materiały opisują 18 grup uprawnień, z których budowane są role. Basic korzysta z ról predefiniowanych; Pro pozwala utworzyć do pięciu ról niestandardowych.

Użytkownicy i role

Moduł Users & Roles z rozdzieleniem użytkowników lokalnych i zewnętrznych oraz przypisaniem roli. Źródło: QB Systems — QB Control.

Zdalny dostęp jest wielosesyjny, szyfrowany i działa w przeglądarce na komputerze, tablecie lub telefonie. Materiały dla bieżącej generacji pokazują zestawienie VPN konfigurowanego kodem QR z rolą użytkownika. Liczba równoległych sesji zależy od licencji: dwie w Basic, do dziewięciu w Advanced i bez limitu platformowego w Pro.

Audit trail, alarmy i zgodność

Audit trail rejestruje działania w modułach systemu, procesu, P&ID, użytkowników, receptur, alarmów, kalibracji, backupu i dostępu zdalnego w zakresie aktywnej licencji. Platforma wersjonuje konfiguracje i przechowuje historię kalibracji.

Alarmy są projektowane według ISA-18.2. Watchdog co 30 sekund porównuje stan alarmu z bieżącymi wartościami urządzeń. Powiadomienia systemowe i e-mail można konfigurować według kanału oraz modułu; osobna historia obejmuje wysłane wiadomości. Wykonanie kalibracji rezerwuje urządzenie, blokując równoległą operację kolidującą z procedurą.

Producent opisuje audit trail, RBAC, wersjonowanie i integralność danych jako funkcje zgodne kierunkowo z wymaganiami 21 CFR Part 11. Podpisy elektroniczne nie są obecnie obsługiwane przez QB Control; proces wymagający podpisu jest realizowany w zewnętrznym LIMS lub QMS. To odróżnia bieżącą funkcjonalność ewidencyjną od pełnego przepływu podpisu elektronicznego.

Health Monitoring

Health Monitoring pokazuje czas startu i uptime systemu oraz stan poszczególnych modułów platformy. W widoku wdrożeniowym osobno prezentowane są m.in. Portal, Inventory, Composer, P&ID, Graphs, Alarms, Calibration, Reports, Notifications, User Management, License, Emergency i Authorization.

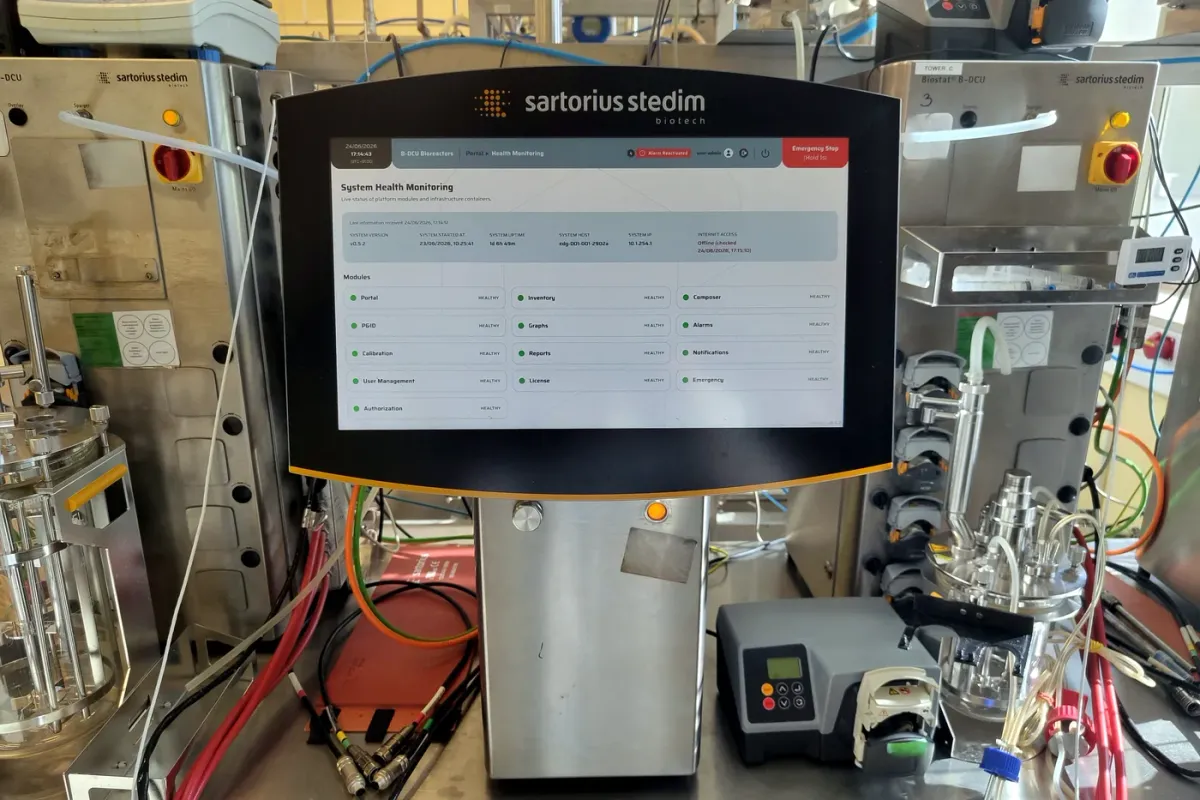

Health Monitoring na retroficie Sartorius

Panel Health Monitoring uruchomiony na wieży Sartorius B-DCU. Źródło: QB Systems — retrofit Sartorius.

Licencjonowanie i aktywacja

Licencja QB Control jest wieczysta. Jej zakres ma dwa niezależne wymiary:

  • scale — liczba systemów, procesów, usług, urządzeń, sensorów i sond;
  • advancement — zestaw dostępnych modułów i zaawansowanych funkcji.

Plik licencji przekazany przez A4BEE wgrywa się w module License Management. Zmiana zaczyna obowiązywać bez reinstalacji i przestoju. Mechanizm jest związany z hostem, może być obsługiwany online lub offline i egzekwuje limity przez interfejs programu. Funkcje poza licencją pozostają widoczne jako nieaktywne z opisem przyczyny. Opublikowany proces aktywacji używa pliku programowego; nie wymaga dongla USB.

Zakres Basic Advanced Pro
systemy 1 do 5 bez limitu
procesy 1 do 12 bez limitu
urządzenia do 10 do 20 bez limitu
sensory i sondy do 6 do 12 bez limitu
usługi 0 do 12 bez limitu
użytkownicy 7 15 bez limitu
sesje zdalne 2 do 9 bez limitu
role predefiniowane predefiniowane, opcjonalne AD do 5 niestandardowych
receptury funkcje podstawowe do 12 pełna automatyzacja z logiką urządzeń i usług
języki interfejsu 1 do 3 do 6
liczba funkcji około 80 ponad 200 ponad 230

Wsparcie i aktualizacje są oferowane w opcjonalnych poziomach serwisowych. Wygaśnięcie wsparcia nie wygasza licencji wieczystej.

Ceny referencyjne

QB Systems nie publikuje osobnego cennika samego pliku licencji. W porównaniu z INFORS eve podaje ceny referencyjne wcześniejszych ofert dla kompletnych konfiguracji sprzętowo-programowych:

Scenariusz Cena referencyjna Zawartość opisana przez producenta
1 proces / 1 bioreaktor 15–25 tys. USD QB Edge, pompa, multisensor, mieszadło, infrastruktura i licencja
4 bioreaktory 60–85 tys. USD QB Edge, cztery zestawy modułów, naczynia i switch PoE
6 bioreaktorów Advanced około 100 tys. USD moduły pomp, multisensorów, mieszadeł, selektora i przepływu gazu oraz zaawansowany P&ID
8–12 ekwiwalentów naczynia 150–250 tys. USD skalowane moduły, QB Edge/switche i integracja z aparaturą legacy

Kwoty obejmują sprzęt i integrację, więc nie są cenami samego QB Control. Ostateczna oferta zależy od liczby urządzeń, funkcji, modernizacji PLC, prac elektrycznych i usług wdrożeniowych.

Konkretne wdrożenie Sartorius

QB Systems opisuje modernizację pięciu aparatów w jednym przedsiębiorstwie CDMO:

  • jednego stalowego Biostat D-DCU 70 L z procedurami CIP/SIP, obsługiwanego przez QB Control na dedykowanym przemysłowym PC w istniejącej wieży;
  • czterech szklanych Biostat B-DCU, obsługiwanych przez QB Control na sprzęcie QB Edge.

Zakres obejmował zastąpienie warstwy sterowania, centralną obsługę równoległych procesów, cyfrowe sondy, zdalny dostęp, P&ID, receptury, audit trail, kalibracje, wykresy i raporty. Naczynia pozostały w użyciu.

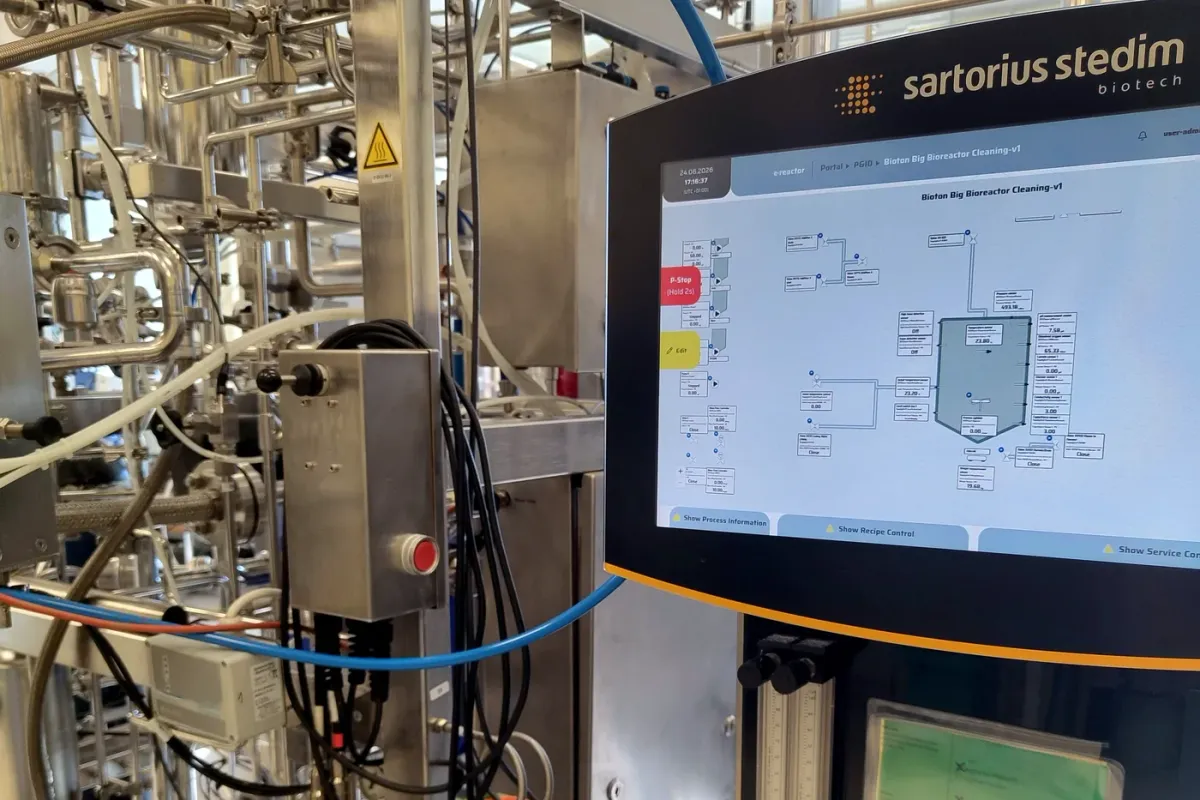

Biostat D-DCU 70 L z QB Control

QB Control na panelu stalowego Biostat D-DCU 70 L z CIP/SIP. Źródło: QB Systems — retrofit Sartorius.

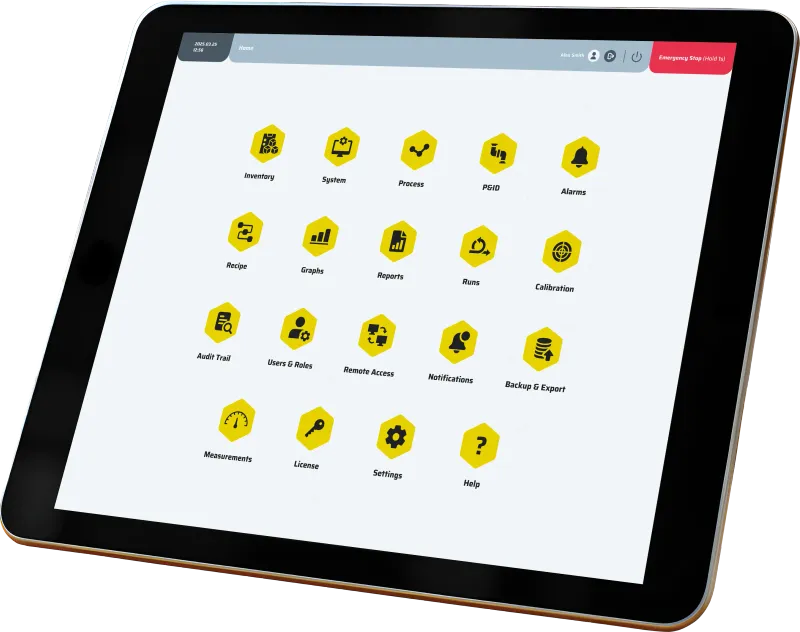

Portal modułów QB Control

Portal zbiera Inventory, System, Process, P&ID, Alarms, Recipe, Graphs, Reports, Runs, Calibration, Audit Trail, Users & Roles, Remote Access, Notifications, Backup & Export, Measurements, License, Settings i Help. Źródło: QB Systems — QB Control.

Bezpieczeństwo komponentów i historia CVE

Zakres bezpieczeństwa instalacji obejmuje co najmniej host QB Edge lub przemysłowy PC, lokalny magazyn danych, interfejs przeglądarkowy, VPN, OPC UA, MQTT, Modbus, REST oraz sterowniki PLC i urządzeń polowych. Aktualne funkcje ochronne to RBAC, konta lokalne lub katalogowe, audit trail, wersjonowanie, szyfrowany dostęp zdalny, kopie z kontrolą integralności i monitoring stanu modułów.

Wyszukiwanie NVD wykonane 6 września 2026 r. dla nazw QB Control, QB Systems, A4BEE i QB Edge nie wskazało rekordu CPE ani CVE tego produktu lub producenta. Trzy wyniki ogólnej frazy QB Control dotyczą Qbik WinGate, narzędzia qbs oraz Ai3 QbiBot i nie należą do tej platformy.

Dostęp do programu i dokumentacji

Materiał Dostęp
QB Control — karta produktu bieżące funkcje, v0.6.4, poziomy licencji i formularz demonstracji
QB Systems Product Catalog zamówienie aktualnego katalogu przez e-mail
QB Resource Hub portal dokumentacji i materiałów dla klientów
Integrations role OPC UA, Modbus, MQTT, REST/HTTP i SDK
Retrofitting pełne przejęcie PLC albo wariant read-only

Dystrybucja QB Control jest związana z ofertą sprzętową lub projektem integracyjnym. Karta produktu udostępnia zamówienie prezentacji i oferty, natomiast instalator, obraz QB Edge i pełny manual są przekazywane kanałem klienta.
