QB Systems QB Edge + QB Control

Producent urządzenia / marka: QB Systems
Grupa katalogowa: Pozostali producenci
Rodzaj pozycji: nowy / konfigurowalny produkt producenta
Model / rodzina: QB Edge + QB Control
Typ rekordu: zewnętrzny sterownik edge i warstwa sterowania bioprocesem
Skala: istniejące i nowe bioreaktory po ocenie kompatybilności
Architektura sterowania: C5 — Kontroler lokalny z nadrzędną platformą web/cloud
Segment: P4 — pilotowy
Ryzyko rebrandingu: wysokie — QB Edge + QB Control jest własną platformą QB Systems, ale jako retrofit może zastąpić automatykę przy zachowaniu naczynia i części Sartorius lub innego producenta; jedna nazwa interfejsu maskuje więc wieloźródłowy system as-built.Podstawa: exact-manual; sprawdzono: 2026-09-07
Niepewność BOM: wysoka — QB Edge + QB Control może działać na EDG-001 albo IPC i łączyć zmienny PLC, moduły PoE, pompy, gazy, sensory i zawory; mimo jawnej wersji QB Control v0.6.4 nie są publiczne exact CPU, PCB, OS, storage, firmware modułów, porty, projekty i recovery.Podstawa: exact-manual; sprawdzono: 2026-09-07
Powiązane modele i konfiguracje: bbi-biotech xCUBIO retrofit
DCI-Biolafitte BatchExpert+ retrofit / PLC upgrade
B. Braun Biostat P 50 / B 402.01/0
Applikon Legacy production bioreactor 750/940 L
Applikon Legacy production bioreactor 1200 L
SRI Veenwouden Bioreactor 1200 L
Norbert Karasek Fermentor 120/160 L nr 2626
Oprogramowanie obsługujące: QB ControlQB Systems

Indeks danych technicznych

Parametry urządzenia i wariantów

nowy system QB

revamp

hybrid connectivity

pełny retrofit PLC

read-only

custom skid

jeden proces i bioreaktor

cztery bioreaktory

sześć bioreaktorów Advanced

instalacja 8–12 aparatów

Elektronika, obliczenia i pamięć

Parametr	Wartość	Zakres
Ekran	10,1 cala, dotykowy

Interfejsy, sieć i protokoły

Parametr	Wartość	Zakres
Interfejs sieciowy hosta	Gigabit Ethernet / PoE
Interfejs bezprzewodowy hosta	Wi-Fi
Integracja automatyki	OPC UA client/server
Integracja urządzeń polowych	Modbus TCP client/master
Integracja urządzeń szeregowych	Modbus RTU client/master
Telemetria edge/cloud	MQTT publisher/subscriber
Interfejs aplikacyjny	REST / HTTP API client/server
Sieć	Gigabit Ethernet, Wi-Fi i porty PoE dla modułów
Interfejs operatorski	przeglądarka na ekranie lokalnym, komputerze, tablecie lub telefonie
Interfejs fizyczny	Ethernet
Interfejs fizyczny	Wi-Fi
Protokół	OPC UA
Interfejs fizyczny	USB
Protokół	MQTT
Protokół	Modbus TCP

Oprogramowanie i firmware

Parametr	Wartość	Zakres
Platforma sterowania	QB Control v0.6.4 / release 6.x
Architektura hosta QB Edge	Linux ARM
Oprogramowanie	QB Control

Bezpieczeństwo IT

Parametr	Wartość	Zakres
Szyfrowany dostęp zdalny	VPN

Parametry fizyczne i zasilanie

Parametr	Wartość	Zakres
Wymiary EDG-001	310 × 270 × 115 mm
Masa	3,5 kg
Wymiary i masa	310 × 270 × 115 mm; 3,5 kg

Oferta i cykl życia

Parametr	Wartość	Zakres
Cena referencyjna	15 000–25 000 USD dla systemu jednego bioreaktora
Cena referencyjna	15–25 tys. USD	jeden proces i bioreaktor
Cena referencyjna	60–85 tys. USD	cztery bioreaktory
Cena referencyjna	około 100 tys. USD	sześć bioreaktorów Advanced
Cena referencyjna	150–250 tys. USD	instalacja 8–12 aparatów

Pozostałe potwierdzone parametry

Parametr	Wartość	Zakres
Producent	QB Systems, spółka grupy A4BEE
Kontroler	QB Edge
Oznaczenie kontrolera	EDG-001
Bieżąca wersja opisana publicznie	v0.6.4
Typ	lokalny kontroler edge, HMI i koncentrator modułów
Łączność kontrolera	Gigabit Ethernet, Wi‑Fi, porty PoE
Obudowa	IP40, CE
Natywne protokoły	OPC UA, Modbus, MQTT, REST; zakres zależy od modułu i wdrożenia
Sprzęt i komponent	QB Edge EDG-001
Sprzęt i komponent	10,1-calowy ekran dotykowy
Sprzęt i komponent	Gigabit Ethernet, Wi-Fi i 7 portów PoE
Sprzęt i komponent	48 V / 220 W
Sprzęt i komponent	310 × 270 × 115 mm; 3,5 kg; IP40; CE
Sprzęt i komponent	QB Switch SWT-001 — ekspansja 4 × PoE
Sprzęt i komponent	opcjonalne moduły pomp, gazu, sensorów, temperatury, wag, agitacji, ciśnienia i zaworów
Oprogramowanie lub tryb	QB Control v0.6.4 — najnowsza wersja opisana publicznie
Oprogramowanie lub tryb	przeglądarkowy interfejs na QB Edge albo przemysłowym PC
Oprogramowanie lub tryb	OPC UA server/client, MQTT, Modbus TCP/RTU, REST API, SQL, SMTP i LDAP/AD — zależnie od konfiguracji
Oprogramowanie lub tryb	dynamiczny P&ID, no-code Recipe Designer, audit trail, raporty DOCX/PDF/CSV, backup/restore i zdalny dostęp
Oprogramowanie lub tryb	Basic / Advanced / Pro — licencja według skali i funkcji
Oprogramowanie lub tryb	podpisy elektroniczne — obecnie nieobsługiwane
Producent	QB Systems, marka A4BEE Sp. z o.o.
Kontroler	QB Edge EDG-001
Obudowa	IP40, oznakowanie CE
Protokoły	OPC UA, Modbus TCP/RTU, MQTT i REST/HTTP; sterowniki producentów i SDK
Typowe zastosowanie	nowe stanowisko QB, rozszerzenie istniejącego aparatu, retrofit PLC albo monitoring read-only
Skala systemu	laboratoryjna i pilotowa; instalacje PLC mogą używać przemysłowego PC zamiast EDG-001
Zakres	EDG-001 steruje modułami QB Systems i prowadzi cały proces	nowy system QB
Zakres	QB Edge dodaje nowe sensory, pompy lub usługi do istniejącego bioreaktora	revamp
Zakres	dotychczasowy kontroler pozostaje nadrzędny, a nowe funkcje są udostępniane przez OPC UA lub Modbus	hybrid connectivity
Zakres	wymieniany jest PLC i warstwa połączeń; QB Control przejmuje sterowanie	pełny retrofit PLC
Zakres	QB Control pracuje obok istniejącego PLC jako warstwa monitoringu i danych	read-only
Zakres	platforma działa na przemysłowym PC nad PLC i I/O dobranym przez integratora	custom skid

obserwowana cena ofertowa

Cena i podstawa wyceny

15 000–25 000 USD

Czego dotyczy kwota: Referencyjna cena opublikowana przez QB Systems dla konfiguracji wejściowej obejmującej jeden bioreaktor. Nie jest to cena samego EDG-001 ani wiążąca wycena retrofitu; zakres modułów, sond, licencji, integracji, walidacji i rollbacku może zmienić kwotę.
Metoda: Kwotę przepisano z oficjalnej tabeli QB Control System Pricing. Zachowano opis „reference figures” i nie przeliczano jej na cenę konkretnego projektu. Ta sama tabela podaje 60 000–85 000 USD dla czterech bioreaktorów oraz 150 000–250 000 USD dla 8–12 aparatów pilotażowych.
Pewność: średnia — kwota jawna, ale marketingowo-referencyjna i bez kompletnego BOM
Weryfikacja: 2026-09-04

Źródło / punkt porównawczy: QB Systems — oficjalne porównanie QB Control vs Lucullus PIMS, tabela referencyjnych cen.

Zastosowania

mikrobiologia i fermentacja hodowla komórek ssaczych rozwój i optymalizacja procesu produkcja biofarmaceutyczna lub przemysłowa

Ustalenia pierwszej fazy

Modułowy sterownik krawędziowy i oprogramowanie dla istniejącego naczynia; może działać samodzielnie albo integrować się przez OPC UA, po sprawdzeniu kompatybilności aparatury.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-09.

Najważniejsze dane

QB Edge EDG-001 jest centralnym kontrolerem modułów QB Systems i hostem przeglądarkowej platformy QB Control. Łączy lokalny HMI, aplikację, magazyn danych oraz komunikację Ethernet/PoE z pompami, sensorami, mieszadłami, przepływem gazu i pozostałym osprzętem.

Sposoby użycia

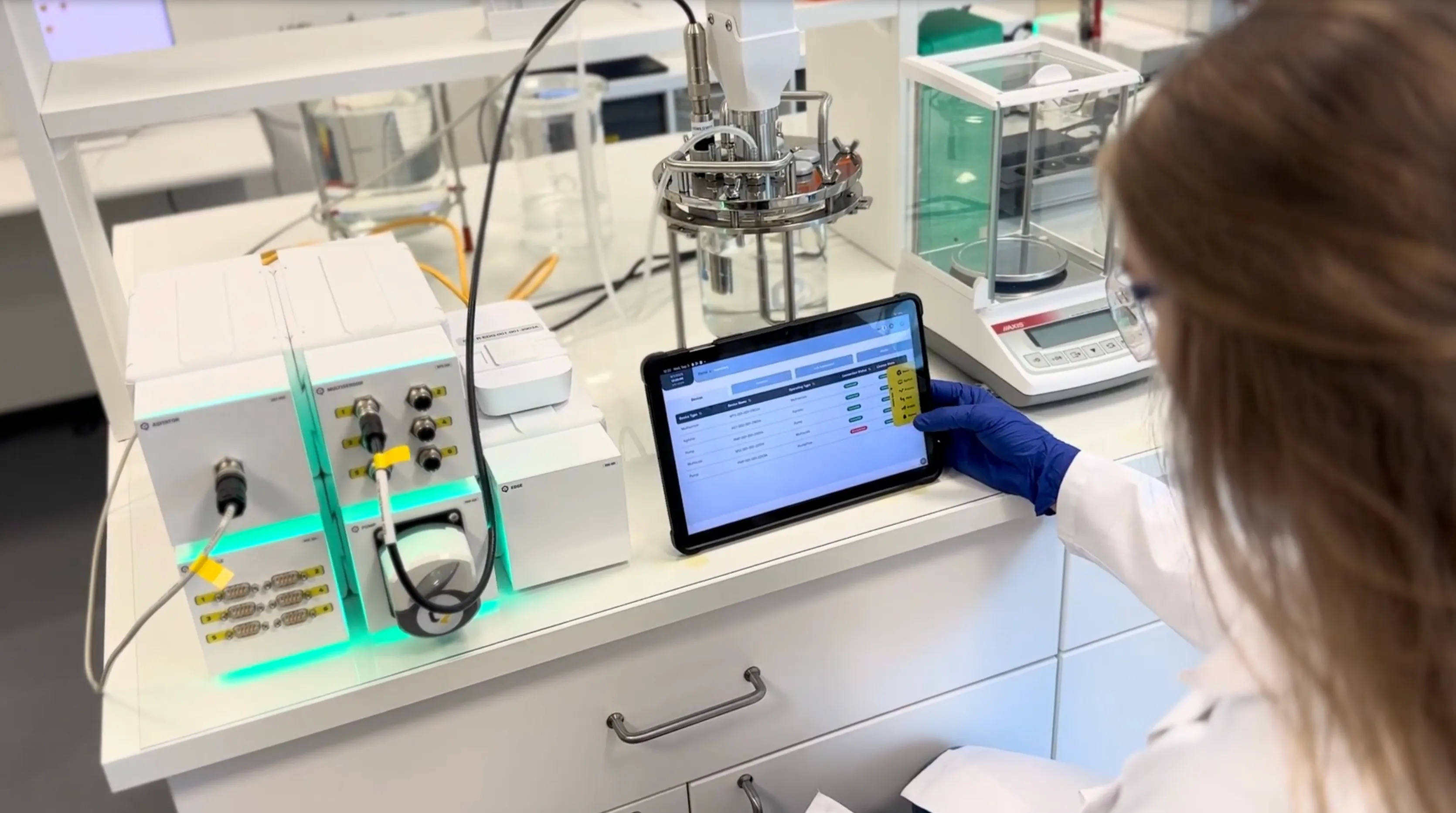

W instalacjach laboratoryjnych EDG-001 jest hostem oprogramowania. Dla dużego stalowego aparatu producent zastosował dedykowany przemysłowy PC wewnątrz istniejącej wieży, dlatego parametrów QB Edge nie należy przenosić na każdy retrofit QB Control.

Budowa EDG-001

EDG-001 ma dotykowy ekran 10,1 cala, Gigabit Ethernet, Wi-Fi oraz porty PoE służące do zasilania i komunikacji modułów. W aplikacjach QB Systems pełni cztery role:

uruchamia QB Control i lokalny magazyn danych;
udostępnia interfejs operatorski;
wykrywa moduły QB po podłączeniu;
łączy stanowisko z urządzeniami innych producentów i systemami nadrzędnymi.

Oficjalne materiały multisensora opisują konfigurację z siedmioma portami PoE oraz zasilaczem 48 V / 220 W. Dalszą rozbudowę realizuje QB Switch.

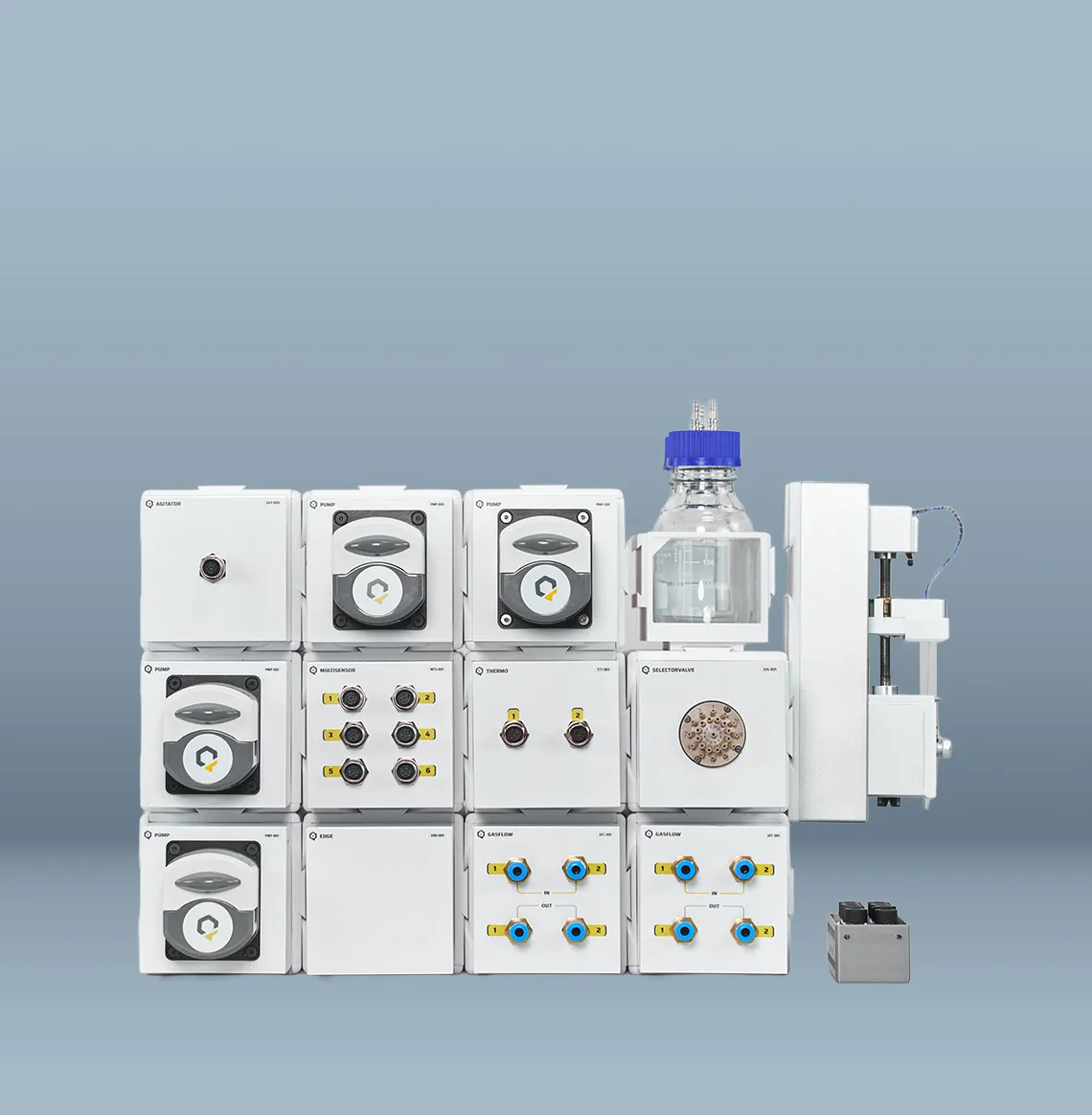

Moduły pomiarowe i wykonawcze

EDG-001 tworzy system z dobieranych modułów, a nie ze stałym zestawem I/O.

Moduł	Udokumentowany zakres
QB Pump PMP-001	0–300 rpm; 0,0033–365,69 mL/min
QB Pump PMP-002	0–600 rpm; 0,0079–2690 mL/min
QB Syringe Pump SPM-001	strzykawki 5–10 mL; 0,001–50 mL/min; deklarowana dokładność ±0,5% zadanej objętości
QB Gasflow GFC-001	dwa kanały; 0,1 SCCM–2 SLPM
QB Gasflow GFC-002	dwa kanały; 0,1 SCCM–20 SLPM
QB Multisensor MTS-001	do sześciu sond, m.in. Hamilton i Mettler-Toledo
QB Multiscale MSC-001	do sześciu wag przez RS-232; obsługa Mettler-Toledo MT-SICS i Kern

Pozostałe moduły obejmują mieszadła, termostatowanie, zawory selekcyjne i zaciskowe, sensory ciśnienia, piany i oświetlenie fotobioreaktorów. Stanowisko dobiera się do konkretnego procesu.

QB Control

Karta produktu określa v0.6.4 jako bieżące wydanie, natomiast materiały z lipca 2026 r. stosują równolegle oznaczenie release 6.x. Pełny opis architektury, numeracji, danych i licencji znajduje się w artykule QB Control.

Program obejmuje:

Inventory, System Management i Process Composer;
dynamiczny P&ID oraz sterowanie wartościami i nastawami;
receptury bez kodowania, harmonogramy i rejestr partii;
kalibracje, alarmy, powiadomienia i Health Monitoring;

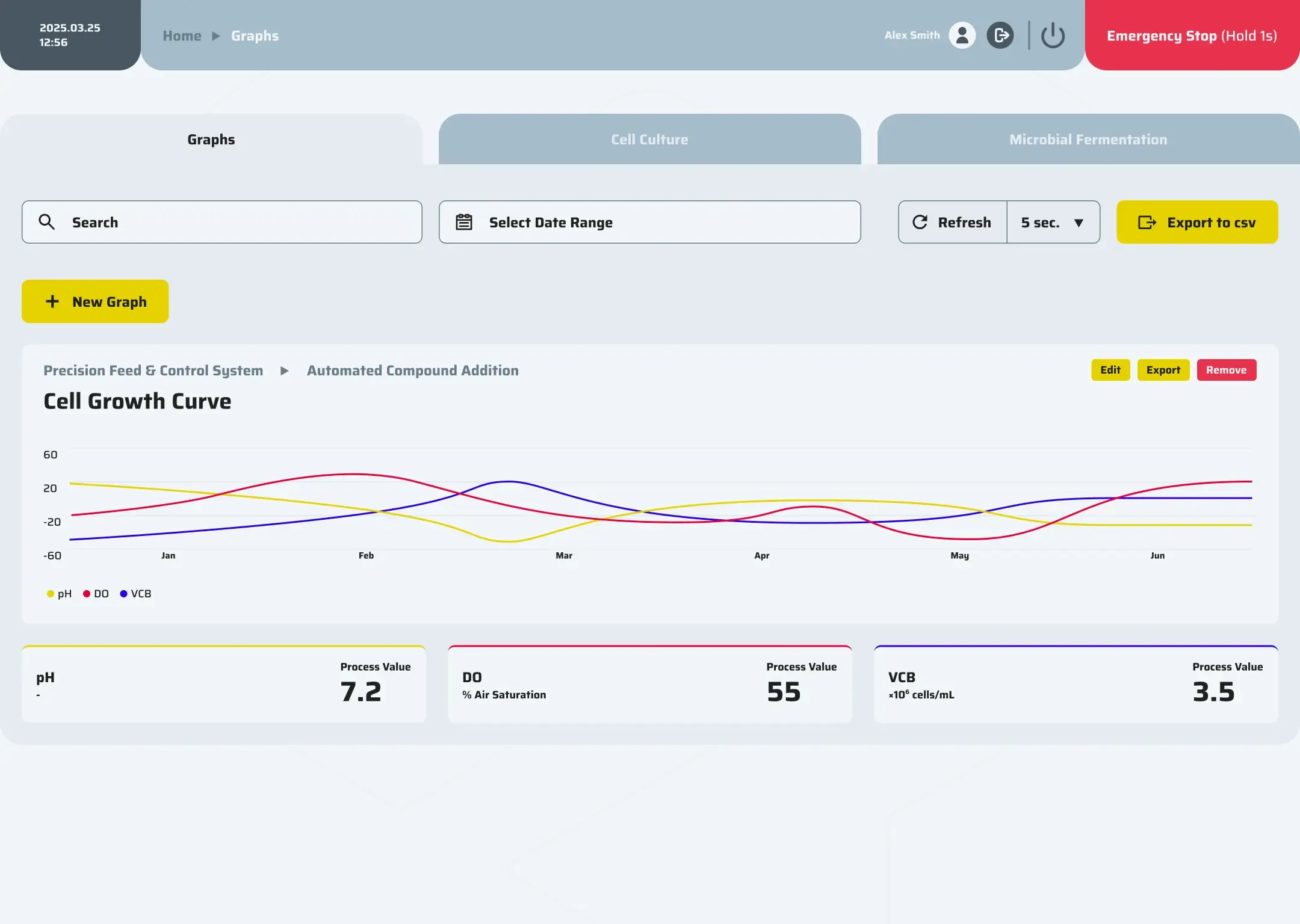

wykresy bieżące i historyczne, raporty DOCX/PDF oraz eksport CSV, PNG i SVG;
audit trail, użytkowników i role, zdalny dostęp, backup oraz zarządzanie licencją.

Sieć i protokoły

Interfejs	Rola w platformie
Ethernet/PoE	komunikacja i zasilanie modułów QB
Wi-Fi	dostęp sieciowy do hosta EDG-001
OPC UA	jednoczesna praca jako klient urządzeń/PLC i serwer dla DCS, SCADA, MES lub historian
Modbus TCP/RTU	klient/master urządzeń polowych
MQTT	publikowanie i odbieranie telemetrii
REST/HTTP API	integracja z LIMS, ELN, MES i własnymi aplikacjami
vendor drivers / SDK	adaptery dla analizatorów, wag, termostatów i innego wyposażenia

Wbudowany konektor OPC UA może wystawiać dane QB Control do klienta zewnętrznego i jednocześnie pobierać dane z PLC. Tryb hybrydowy pozwala uruchamiać nowe urządzenia przez QB Control, pozostawiając dotychczasowy system w roli nadrzędnej.

Sterowanie i bezpieczeństwo procesu

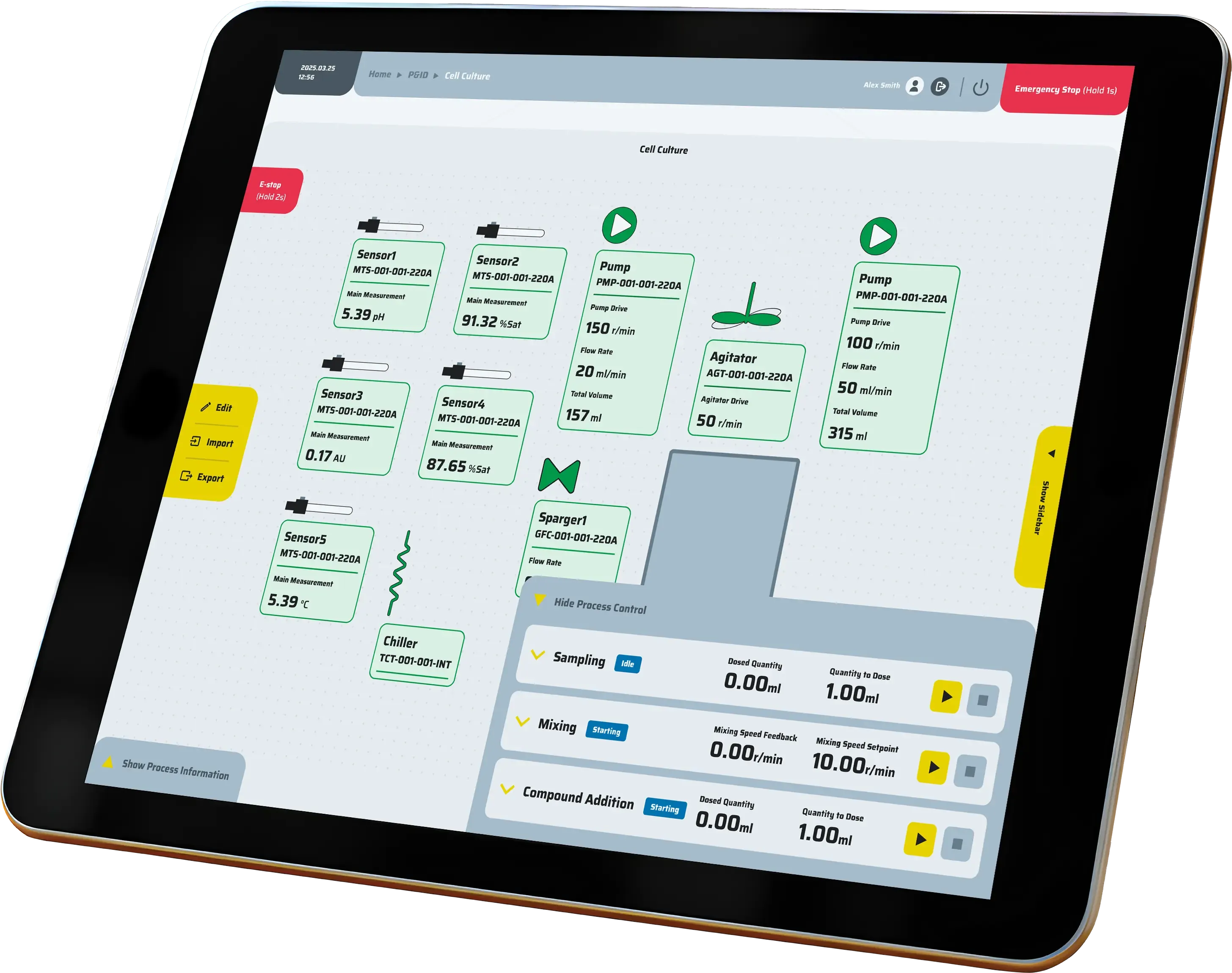

Dynamiczny P&ID odwzorowuje połączenia urządzeń i usług. Platforma realizuje pętle PID, kaskady, logikę zdarzeniową i interlocki sprzętowe. Faceplate może przejść w tryb Protect lub Interlock, ograniczając działania operatora stosownie do stanu procesu.

Katalog usług zawiera strategie ciągłe i kończące się po osiągnięciu celu: sterowanie pH, DO, temperaturą i mieszaniem, podawanie oraz transfer pompą, sterowanie MFC, dozowanie grawimetryczne, pobieranie próbek, pianę, zawory i oświetlenie.

Dane, konta i zdalny dostęp

QB Control zapisuje dane procesu wraz z definicją sprzętu, procesu, receptury, partii, alarmami i audit trail. EDG-001 korzysta z lokalnego osadzonego magazynu danych. Wykresy eksportują dane do CSV i obrazy PNG/SVG, a raporty do DOCX/PDF.

Platforma obsługuje konta lokalne i LDAP/Active Directory oraz 18 grup uprawnień. Zdalny dostęp jest szyfrowany, wielosesyjny, powiązany z rolą i może być zestawiany przez VPN z konfiguracją QR. Limit sesji zależy od poziomu licencji.

Audit trail, RBAC, wersjonowanie i integralność danych są projektowane pod procesy regulowane oraz 21 CFR Part 11. QB Control nie realizuje obecnie podpisów elektronicznych; wymagający ich przepływ producent kieruje do LIMS lub QMS.

Backup i utrzymanie

Backup & Export obsługuje zadania ręczne i harmonogramowane, historię wykonań, kontrolę integralności i odtwarzanie. Funkcje backup/restore są dostępne od poziomu Advanced. Health Monitoring pokazuje czas pracy hosta i kondycję modułów platformy.

Aktualizacje są elementem opcjonalnego planu wsparcia. Materiały bieżącej generacji opisują aktualizacje systematyczne i OTA dla platformy, a licencję można zmienić przez wgranie nowego pliku bez reinstalacji i przestoju.

Licencje

QB Control ma licencję wieczystą z opcjonalnymi planami wsparcia. Plik licencji jest związany z hostem i może być obsłużony online lub offline.

Poziom	Główne limity
Basic	1 system, 1 proces, 10 urządzeń, 6 sensorów, 7 użytkowników i 2 sesje zdalne
Advanced	do 5 systemów, 12 procesów, 20 urządzeń, 12 sensorów, 12 usług, 15 użytkowników i 9 sesji
Pro	nielimitowane systemy, procesy, urządzenia, sensory, usługi, użytkownicy i sesje; do 5 własnych ról

Opublikowany sposób aktywacji używa pliku licencyjnego A4BEE wgrywanego w module Licensing. Nie wymaga fizycznego dongla USB.

Cena i zakres konfiguracji

QB Systems publikuje następujące ceny referencyjne całych konfiguracji, nie samego kontrolera EDG-001 ani samej licencji:

Pierwszy wariant obejmuje QB Edge, pompę, multisensor, mieszadło, podstawową infrastrukturę i licencję. Większe warianty zawierają kolejne moduły, switche oraz prace integracyjne.

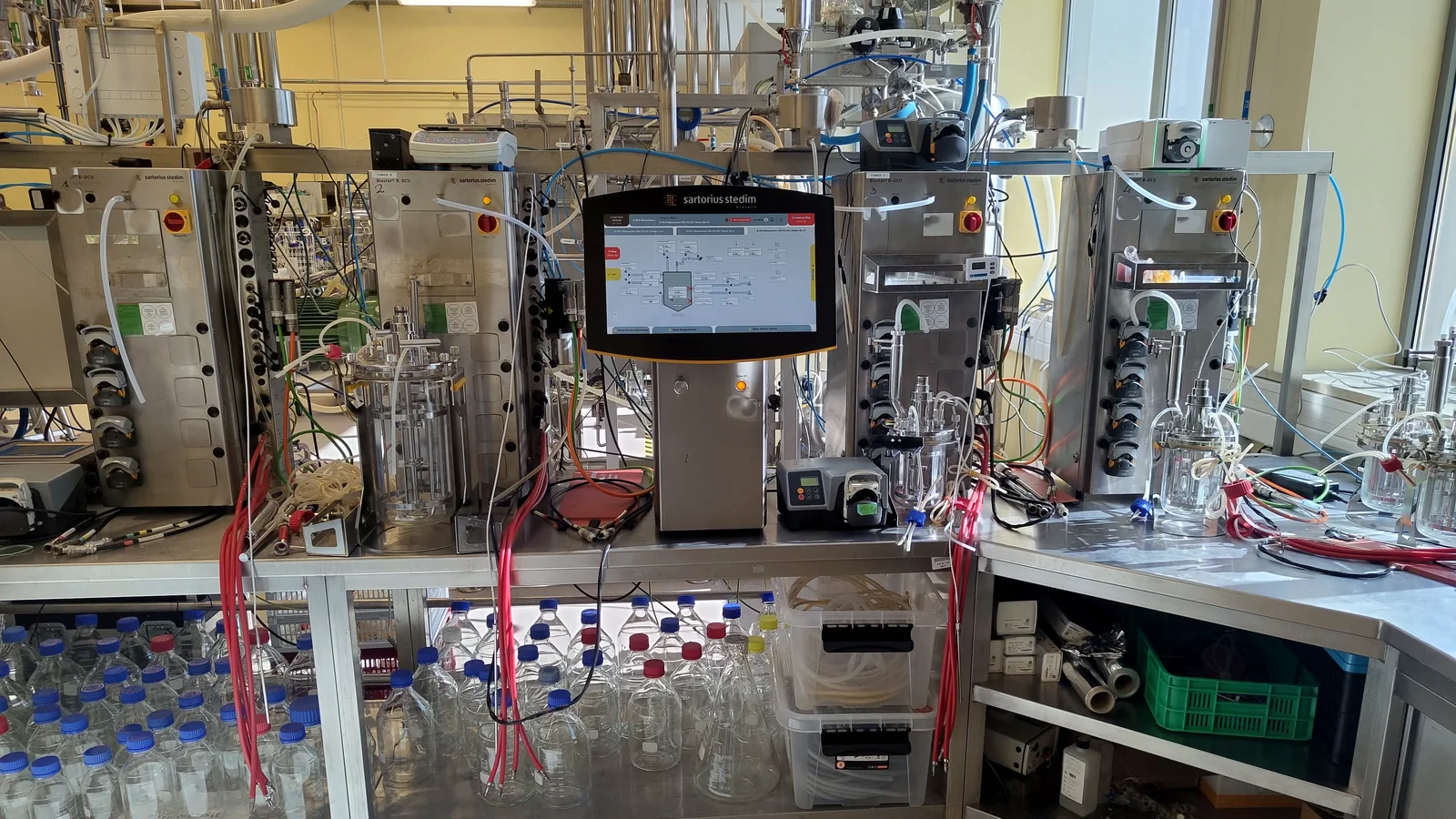

Udokumentowany retrofit Sartorius

W jednym przedsiębiorstwie CDMO QB Systems zmodernizował pięć aparatów:

stalowy Biostat D-DCU 70 L z CIP/SIP — QB Control działa na dedykowanym przemysłowym PC umieszczonym w istniejącej wieży;
cztery szklane Biostat B-DCU — QB Control działa na QB Edge.

Projekt zachował naczynia, a zmienił warstwę sterowania. Zakres obejmował PLC i połączenia HMI, cyfrowe sensory, adresację IP, centralne prowadzenie równoległych procesów, P&ID, receptury, wykresy, raporty, audit trail, kalibracje i dostęp zdalny.
