BioCascade

Relacje katalogowe

Obsługiwane urządzenia

• T&J Bioengineering / TJXBIO Intelli-Ferm Q

Najważniejsze dane

Pole	Potwierdzona wartość
Producent	T&J Bioengineering / 迪必尔生物工程
Pełna nazwa	BioCascade 迪必尔发酵过程监控软件
Wersja	2.0
Rodzaj	oprogramowanie do monitorowania fermentacji i zaawansowanego sterowania procesem
Okres potwierdzonego oferowania	co najmniej 2021–2023; karta Intelli-Ferm Q zachowuje tę nazwę również w późniejszym opisie dystrybucyjnym
Powiązane systemy historyczne	Intelli-Ferm A z kontrolerem S-control, B-Type oraz Q/Q-type
Bezpośrednio powiązana karta	T&J Intelli-Ferm Q
Parametry procesu	temperatura, obroty, pH, DO, piana, poziom, podawanie substratu, przepływ i skład gazu; zależnie od konfiguracji także ciśnienie i czujniki PAT
Funkcje sterowania	PID, kaskady DO, automatyczne sekwencje, strategie pH-stat, DO-stat, wykładnicze i odcinkowe podawanie pożywki
Wizualizacja	lokalny interfejs kontrolera; w B-Type ekran dotykowy 15″ i wykres do 8 wartości procesowych
Dane	lokalny zapis w konfiguracji B-Type, eksport do formatu obsługiwanego przez Microsoft Excel
Następca funkcjonalny	rodzina T&J D2MS; D2MS 1.0.0 był pierwotnie osobną opcją zarządzania i analizy danych
Status katalogowy	platforma historyczna

BioCascade V2.0 jest historyczną warstwą programową T&J do prowadzenia fermentacji. Materiały producenta i dystrybutorów łączą ją z kontrolerami rodzin A, B oraz Q. Program zapewniał monitoring procesu i zaawansowane sterowanie, podczas gdy opcjonalny D2MS 1.0.0 odpowiadał za szersze zarządzanie danymi i ich analizę.

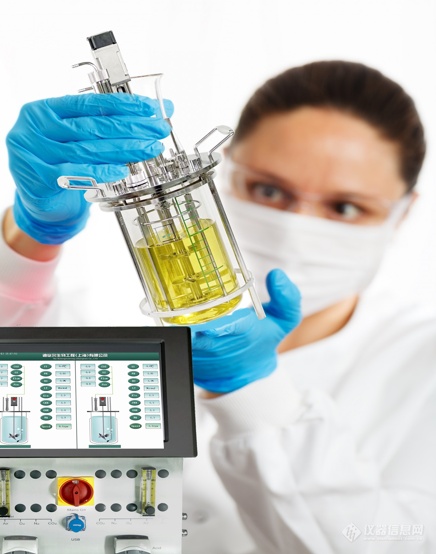

Stanowisko B-Type z aktywnym interfejsem kontrolera. Karta źródłowa wymienia BioCascade jako oprogramowanie tego systemu. Źródło: T&J B-Type — karta producenta w Instrument.com.cn.

Tożsamość produktu i nazewnictwo

Chińska nazwa 迪必尔发酵过程监控软件 oznacza oprogramowanie T&J do monitorowania procesu fermentacji. W umowie zakupowej z 2023 r. program występuje jako osobna pozycja wyposażenia aparatu Intelli-Ferm A: BIOCASCADE 迪必尔发酵过程监控软件 V2.0. Karta Intelli-Ferm Q również podaje dokładnie wersję 2.0 i określa jej rolę jako advanced process control.

Nazwa BioCascade 2.0 nie jest nazwą D2MS. Historyczna oferta Q wymienia obie warstwy równolegle:

Warstwa	Rola podana w źródle
BioCascade V2.0	zaawansowane sterowanie procesem
T&J D2MS 1.0.0, opcjonalnie	pełne zarządzanie danymi i analiza

To rozróżnienie ma znaczenie przy inwentaryzacji starych stanowisk. Obecność katalogu, usługi albo komponentu D2MS na komputerze nie dowodzi, że BioCascade jest tylko inną nazwą tej samej aplikacji.

Generacje i status

Prezentacja T&J z 2021 r. przypisuje BioCascade rodzinie Intelli-Ferm A z kontrolerem S-control. W 2023 r. BioCascade V2.0 znalazł się w specyfikacji zakupionego Intelli-Ferm A 10 L. Historyczna karta B-Type wymienia ten program obok kontrolera B-Type, a karta Q/Q-type podaje wersję 2.0 i odrębną opcję D2MS 1.0.0.

Współczesne karty T&J używają nazw D2MS Embedded, D2MS Native Basic, D2MS Native Pro i D2MS Pro. BioCascade należy zatem traktować jako platformę historyczną spotykaną w starszych dostawach, dokumentacji i obrazach stacji operatorskich. Zakres konkretnego egzemplarza rozstrzygają jego data dostawy, nazwa kontrolera i numer wersji widoczny w oprogramowaniu.

Architektura wdrożenia

BioCascade pracował jako warstwa operatorska systemu T&J, a wykonanie sprzętowe zależało od rodziny reaktora. Źródła potwierdzają trzy typy wdrożeń:

Rodzina	Potwierdzony host lub panel	Zakres
Intelli-Ferm A, materiał z 2021 r.	kontroler biologiczny S-control	BioCascade jako oprogramowanie systemu A 3/5/7/10 L
B-Type	lokalny kontroler z ekranem dotykowym 15″	interfejs graficzny, trendy, zapis i eksport danych oraz sterowanie dwoma naczyniami
Intelli-Ferm A, dostawa z 2023 r.	mobilna stacja 8-rdzeniowa, 16 GB RAM, SSD 1 TB, ekran 13″	konfiguracja dokładnie tej dostawy, obejmującej BioCascade V2.0
Q/Q-type	modułowy kontroler wielu niezależnych naczyń	BioCascade V2.0 jako advanced process control; D2MS 1.0.0 jako osobna opcja danych

Parametry mobilnej stacji z umowy z 2023 r. dotyczą zamówionego zestawu i nie są minimalnymi wymaganiami BioCascade.

operator
   │
   ▼
lokalny panel / stacja BioCascade
   │
   ├── wizualizacja wartości i trendów
   ├── nastawy, PID, kaskady i sekwencje
   └── lokalny zapis oraz eksport danych w B-Type
   │
   ▼
kontroler S-control, B-Type albo Q
   │
   ├── pH, DO, temperatura, piana i poziom
   ├── mieszadło i pompy
   └── gazy, zawory i opcjonalne czujniki PAT

Interfejs operatorski i trendy

Karta B-Type opisuje 15-calowy ekran dotykowy z graficznym interfejsem. Widok trendu może jednocześnie prezentować do ośmiu wartości procesowych, a użytkownik dobiera okres wyświetlania. Jest to funkcja przydatna przy porównywaniu pH, DO, temperatury, obrotów, przepływu gazu i pracy pomp bez przenoszenia danych do zewnętrznego programu.

Kontroler B-Type oferowany z BioCascade; zdjęcie pokazuje lokalny interfejs dwóch torów procesowych i fizycznie oznaczone złącze USB. Źródło: T&J B-Type — Instrument.com.cn.

Fotografia kontrolera pokazuje złącze opisane USB i potwierdza obecność tego interfejsu fizycznego w prezentowanej konfiguracji B-Type.

Sterowane parametry

Materiały A, B i Q wskazują szeroki, lecz konfigurowalny zestaw wartości. Rdzeń obejmuje:

Grupa	Parametry i elementy wykonawcze
środowisko hodowli	temperatura, pH, tlen rozpuszczony DO, piana i poziom
mieszanie	prędkość mieszadła; napęd mechaniczny albo magnetyczny zależnie od naczynia
podawanie cieczy	pompy kwasu, zasady, pożywki i dodatkowych roztworów
aeracja	przepływ powietrza; w odpowiednich konfiguracjach także O2, N2 i CO2
ciśnienie	pomiar lub regulacja ciśnienia w wariantach, które mają właściwy tor sprzętowy
rozszerzenia PAT	ORP, metanol/etanol, O2/CO2 w gazie wylotowym, glukoza i biomasa

Opcje PAT są konfigurowane dla konkretnego stanowiska i wymagają właściwego sensora, przetwornika oraz modułu wejścia.

PID, kaskady i sekwencje

Opis B-Type potwierdza automatyczne dostrajanie nastaw PID dla pH, DO i temperatury. Dla DO system może budować kaskadę obejmującą powietrze, tlen, azot oraz prędkość mieszadła. Ta sama karta mówi o automatycznych sekwencjach, czyli wykonywaniu zdefiniowanych zmian procesu bez ręcznej obsługi każdego regulatora.

Karta Q potwierdza niezależne sterowanie mieszaniem, pH, DO i poziomem dla każdego naczynia oraz własne kaskady. W instalacji wielonaczyniowej zmiana konfiguracji jednego toru nie powinna być automatycznie kopiowana do pozostałych torów bez sprawdzenia przypisania reaktora i kanałów wykonawczych.

Strategie podawania pożywki

Umowa z 2023 r. wymienia cztery konkretne strategie dla Intelli-Ferm A z BioCascade V2.0:

Strategia	Sposób wyznaczania podawania
pH-stat	reakcja na przebieg pH
DO-stat	reakcja na przebieg tlenu rozpuszczonego
wykładnicza	profil wzrastający według funkcji wykładniczej
segmentowa	kolejne odcinki programu; w tej dostawie 10 etapów podawania

Specyfikacja tego samego zestawu podaje ponad 10 odcinków sekwencji dla pH i DO; liczba ta dotyczy zamówionego Intelli-Ferm A.

Lokalny zapis i eksport

B-Type zapisuje dane procesowe bezpośrednio w systemie i umożliwia przeniesienie ich do komputera w formacie obsługiwanym przez Microsoft Excel. Materiał rozróżnia lokalną rejestrację od zewnętrznej analizy.

W inwentaryzacji warto zachować osobno:

• oryginalny plik eksportu z niezmienioną nazwą i datą;
• definicję partii i przypisanie kanałów do naczynia;
• konfigurację regulatorów, kaskad i sekwencji;
• wersję BioCascade oraz identyfikator kontrolera;
• opis nośnika, z którego skopiowano dane.

SSD 1 TB występuje tylko w mobilnej stacji opisanej w zamówieniu z 2023 r. Jest konkretnym elementem tej konfiguracji sprzętowej, a nie ogólnym wymaganiem programu.

BioCascade a D2MS

BioCascade i D2MS tworzyły w historycznej ofercie dwie warstwy:

1. BioCascade prowadził monitoring i zaawansowane sterowanie procesem.
2. Opcjonalny D2MS 1.0.0 zapewniał pełniejsze zarządzanie danymi i analizę.

Obecna rodzina D2MS rozszerzyła się o warianty Embedded, Native i Pro oraz przejęła rolę centralnej platformy danych i automatyzacji. Szczegóły współczesnego hosta, SQL Server, loggerów, OPC i dostępu zdalnego opisuje osobna karta T&J D2MS. Nie są one automatycznie parametrami BioCascade V2.0.

Urządzenia i konfiguracje

Intelli-Ferm Q

Intelli-Ferm Q jest bezpośrednio udokumentowaną rodziną wielonaczyniową. Karta podaje 3, 4, 6, 12 lub więcej niezależnie kontrolowanych naczyń, BioCascade V2.0 oraz opcjonalny D2MS 1.0.0. Każde naczynie może mieć własne mieszanie, pH, DO, poziom i kaskadę.

Intelli-Ferm A z S-control

Prezentacja z 2021 r. opisuje A-Type 3/5/7/10 L z kontrolerem S-control i BioCascade. Potwierdzone parametry to temperatura, obroty, pH, DO, odpienianie, podawanie, przepływ powietrza i ciśnienie. Nowsze A G2/G3 należą do odrębnej gałęzi oznaczanej nazwami D2MS.

B-Type

B-Type jest systemem dwunaczyniowym dla szklanych, oświetlanych, stalowych sterylizowanych in situ i wstępnie sterylizowanych naczyń single-use. Kontroler jest modułowy i może obsługiwać różne zestawy gazów oraz czujników.

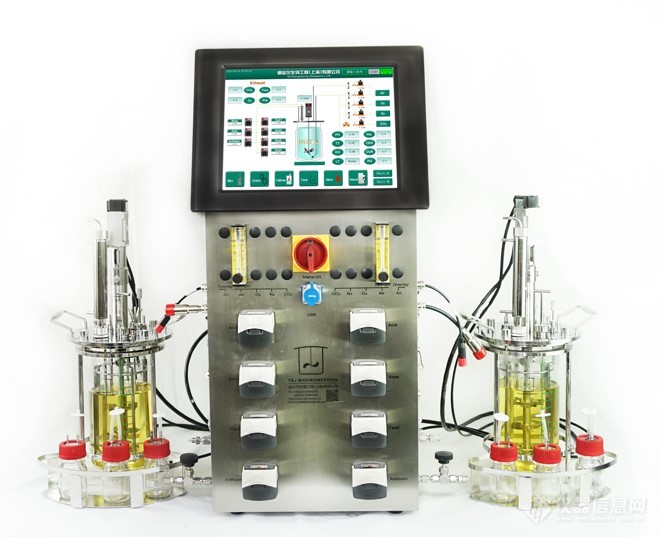

Dwa naczynia i kontroler B-Type z aktywnym interfejsem. Źródło: T&J B-Type — Instrument.com.cn.

Licencjonowanie, dostawa i cena

BioCascade był dostarczany jako składnik systemu bioreaktorowego. Publiczna karta B-Type podaje 400 000 CNY za cały aparat z kontrolerem, naczyniami i oprogramowaniem; kwota dotyczy kompletnego systemu.

Umowa z 2023 r. ma łączną wartość 862 600 CNY, lecz obejmuje jedenaście różnych urządzeń laboratoryjnych. W części dotyczącej Intelli-Ferm A wymienia BioCascade V2.0 i mobilną stację. Dostawca zobowiązał się w tej umowie do instalacji i uruchomienia, pięcioletniej gwarancji oraz dożywotnich bezpłatnych aktualizacji oprogramowania wspierającego. Zapis jest warunkiem tej dostawy, nie ogólnym cennikiem producenta.

Publiczne materiały dystrybucyjne prowadzą do zakupu kompletnego systemu i kontaktu z dostawcą.

Bezpieczeństwo IT i identyfikacja wersji

BioCascade ma wpływ na nastawy PID, kaskady, sekwencje i podawanie pożywki, więc stan programu oraz konfiguracja są częścią obrazu systemu sterowania. W wielonaczyniowym Q błędne przypisanie kanału może objąć więcej niż jeden proces, a w B-Type jeden panel obsługuje dwa tory.

Do ewidencji egzemplarza należy przepisać nazwę i numer wersji z działającego interfejsu oraz osobno zidentyfikować system operacyjny, sterownik, runtime i sprzęt stacji. Karta BioCascade obejmuje wyłącznie komponenty zidentyfikowane dla tej historycznej platformy; współczesny D2MS ma oddzielną kartę i architekturę.

Dokumentacja i dostępne materiały

Materiał	Zawartość
Prezentacja T&J A-Type z 2021 r.	A-Type, S-control, BioCascade i zestaw parametrów procesowych
Umowa zakupowa z 2023 r.	dokładna nazwa BioCascade V2.0, Intelli-Ferm A, strategie podawania i konfiguracja stacji
Arkusz Intelli-Ferm A/B/Q	bieżące parametry sprzętowe rodzin A/B/Q; materiał pomocniczy do identyfikacji naczynia i napędu
Karta Intelli-Ferm Q	BioCascade V2.0, oddzielny D2MS 1.0.0 i konfiguracje wielonaczyniowe
Karta B-Type producenta	kontroler 15″, PID, kaskady, lokalne dane, cena kompletnego systemu i obrazy

Źródła

• T&J Intelli-Ferm Q — BioCascade V2.0 i opcjonalny D2MS 1.0.0
• T&J B-Type — karta producenta, funkcje sterowania i cena systemu
• T&J A-Type — prezentacja z 2021 r.
• Umowa zakupu wyposażenia laboratoryjnego z BioCascade V2.0, 2023 r.
• TJXBIO — bieżący arkusz specyfikacji A/B/Q

Stan weryfikacji: 2026-09-06.
