- Producent urządzenia / marka
- T&J Bioengineering / TJXBIO
- Grupa katalogowa
- T&J Bioengineering / TJXBIO
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- Intelli-Ferm Q
- Typ rekordu
- wielokanałowy równoległy fermentor laboratoryjny 3–12+ naczyń
- SKU / numer katalogowy
- Intelli-Ferm Q / legacy T&J-Qtype; Q3/Q4/Q6/Q12+
- Skala
- 3/4/6/12+ niezależnych naczyń; 3/5/7/10/15 L każde
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Ryzyko rebrandingu
- niskie — Intelli-Ferm Q ma spójne oznaczenie T&J/TJXBIO, własną dokumentację generacji i rozwijaną przez producenta platformę D2MS; komponenty zewnętrzne oraz historyczne nazwy nie stanowią dowodu white-label całego urządzenia.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — Intelli-Ferm Q występuje w wielu skalach i konfiguracjach z D2MS, PAT, sensorami, pompami, gazami i różnymi kontrolerami, a exact PLC/MCU, HMI, PCB/I/O, storage, OS, firmware, porty, projekty i recovery nie są publicznie kompletne.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- T&J / TJXBIO — rodziny bioreaktorów i fermentorów współpracujące z D2MS
T&J Bioengineering / TJXBIO Intelli-Ferm A G2
T&J Bioengineering / TJXBIO Intelli-Ferm B G2/G3 Twin - Oprogramowanie obsługujące
-
D2MST&J Bioengineering / TJXBIO
BioCascadeT&J Bioengineering
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość | Zakres |
|---|---|---|
| Liczba naczyń | 3, 4, 6, 12 lub więcej | |
| Objętość robocza | 30–70% objętości nominalnej |
Proces i naczynie
| Parametr | Wartość | Zakres |
|---|---|---|
| Materiał naczynia | szkło albo single-use zależnie od konfiguracji | |
| Materiał naczynia | szkło borokrzemowe z pokrywą SUS 316L |
Interfejsy, sieć i protokoły
| Parametr | Wartość | Zakres |
|---|---|---|
| Topologia | rozproszona baza danych, data logger i user program mogą działać na różnym sprzęcie | |
| Interfejs sieciowy | izolowany LAN bez bezpośredniego Internetu — stan domyślny wg producenta |
Oprogramowanie i firmware
| Parametr | Wartość | Zakres |
|---|---|---|
| Historyczne oprogramowanie zaawansowanego sterowania | T&J BioCascade V2.0 | |
| Oprogramowanie historyczne | BioCascade 2.0; opcjonalnie D2MS 1.0.0 | |
| Oprogramowanie historyczne | T&J BioCascade V2.0 | |
| Oprogramowanie | D2MS | |
| Metoda aktualizacji | pobieranie nowych wersji z serwera producenta; licencja wieczysta i deklarowane bezpłatne aktualizacje | |
| Format eksportu | CSV i PDF; producent rekomenduje API | |
| Aplikacja webowa | CloudReady jako sieciowy interfejs do dziesiątek/setek reaktorów |
Bezpieczeństwo IT
| Parametr | Wartość | Zakres |
|---|---|---|
| Role użytkowników | 7 poziomów dostępu; tryby Strict i Sloppy | |
| Dostęp zdalny | opcjonalnie VPN, RDP/VNC, TeamViewer/AnyDesk, publiczny gateway lub reverse proxy FRP | |
| Uwierzytelnianie | wbudowana kontrola dostępu; exact konta, hasła i polityka wymagają oględzin |
Oferta i cykl życia
| Parametr | Wartość | Zakres |
|---|---|---|
| Cena historyczna | 600 000 CNY za „Q type”, bez konfiguracji | |
| Cena referencyjna | 600 000 CNY |
Pozostałe potwierdzone parametry
| Parametr | Wartość | Zakres |
|---|---|---|
| Producent | T&J Bioengineering (Shanghai) Co., Ltd. / TJXBIO | |
| Rodzina | Intelli-Ferm Q, historycznie T&J Q-type | |
| Pojemności nominalne | 3, 5, 7, 10 i 15 l na kanał | |
| Sprzęt i komponent | 3, 4, 6, 12 lub więcej niezależnie regulowanych naczyń; szkło albo single-use | |
| Sprzęt i komponent | 3/5/7/10/15 L, total 3,17/5,6/7,46/10/16,5 L i 30–70% working volume według arkusza | |
| Sprzęt i komponent | Ferm Q footprint: około 1850×700×900 mm dla 4 i 2700×700×900 mm dla 6 kanałów | |
| Sprzęt i komponent | moc Q3 2,5/2,5/3,5/3,5/3,5 kW; Q4 3,5/3,5/5/5/5 kW; Q6 4,5/4,5/6,5/6,5/6,5 kW zależnie od naczynia | |
| Sprzęt i komponent | bezpiecznik 25 A, lecz Q4/Q6 przy 7/10/15 L wymagają 63 A według arkusza | |
| Sprzęt i komponent | Rushton ×2 + pitched ×1 + anti-foam; 400/750 W, 20–1500/1200 rpm; ring sparger 20–26 otworów | |
| Sprzęt i komponent | pH 0–14 ±0,02; DO polarograficzne/optyczne 0–300% ±2%; air rotameter i opcjonalne MFC air/O2 | |
| Sprzęt i komponent | 4 pompy Watson-Marlow 114DV „per unit” według arkusza A/B/Q | |
| Oprogramowanie lub tryb | BioCascade fermentation process monitoring software V2.0 — historyczna warstwa advanced process control | |
| Oprogramowanie lub tryb | T&J D2MS 1.0.0 — historycznie opcjonalne pełne data management and analysis | |
| Oprogramowanie lub tryb | każde naczynie ma niezależne pH, DO, level i agitation oraz definiowalne cascades | |
| Oprogramowanie lub tryb | PAT: off-gas, online glucose, scales, sensory i autosampling jako rozszerzenia | |
| Producent | T&J Bioengineering / TJXBIO | |
| Rodzina | Intelli-Ferm Q, wcześniej Q-type | |
| Pojemności nominalne | 3, 5, 7, 10 i 15 L | |
| Naczynia alternatywne | wstępnie sterylizowane naczynia single-use | |
| Mieszanie | mechaniczne; zestaw 2 × Rushton + 1 × pitched blade + 1 × AF | |
| Zakres obrotów | 20–1500 rpm dla 3 L; 20–1200 rpm dla 5–15 L | |
| Regulowane parametry | obroty, pH, DO, poziom; także temperatura, piana, pompy i gaz zależnie od toru | |
| Warstwa danych historyczna | T&J D2MS 1.0.0 | |
| Bieżąca rodzina oprogramowania | T&J D2MS Native Basic/Pro | |
| Liczba niezależnych naczyń | 3 | Q3 |
| Typowe zastosowanie | małe serie porównawcze i rozwój procesu | Q3 |
| Liczba niezależnych naczyń | 4 | Q4 |
| Typowe zastosowanie | równoległe doświadczenia laboratoryjne | Q4 |
| Liczba niezależnych naczyń | 6 | Q6 |
| Typowe zastosowanie | większe serie porównawcze i screening | Q6 |
| Liczba niezależnych naczyń | 12 lub więcej | Q12+ |
| Typowe zastosowanie | rozbudowane kampanie równoległe | Q12+ |
| Oprogramowanie lub tryb | UDF i zaawansowane sterowanie skryptami Python | |
| Oprogramowanie lub tryb | automatyzacja SOP profilami CSV lub skryptami | |
| Oprogramowanie lub tryb | APC, triggery, feed wykładniczy/czasowy i 5-point nonlinear scaling | |
| Oprogramowanie lub tryb | live video dla obsługiwanych konfiguracji CloudReady/D2MS Pro |
obserwowana cena ofertowa
Cena i podstawa wyceny
- Czego dotyczy kwota
- Historyczna karta firmowa/dystrybucyjna podaje referencyjną cenę T&J Q type bez liczby kanałów, pojemności, sond, D2MS i PAT. Kwota służy wyłącznie jako segment legacy.
- Metoda
- Zachowano kwotę w walucie źródła; nie uznano firmowych pól 0.00 za cenę i nie przeliczano jej na konfigurację Q3/Q4/Q6/Q12.
- Pewność
- niska dla konkretnej konfiguracji; średnia dla historycznego segmentu
- Weryfikacja
- 2026-09-06
Źródło / punkt porównawczy: Labbase — historyczna cena referencyjna T&J Q type 600 000 CNY.
Zastosowania
Ustalenia pierwszej fazy
Modułowy równoległy fermentor, następca T&J Q-type, dla 3, 4, 6, 12 lub większej liczby niezależnych naczyń 3–15 L. Każdy kanał steruje mieszaniem, pH, DO i poziomem; dostępne są warianty szklane i single-use oraz rozszerzenia PAT.
Źródła identyfikacji
- T&J/TJXBIO — oficjalna karta rodziny
- TJXBIO — oficjalny arkusz specyfikacji Intelli-Ferm A/B/Q
- Karta branżowa T&J Q — 3/4/6/12+, BioCascade 2.0, D2MS 1.0.0 i PAT
- T&J — zastosowania A/B/Q, 3–15 L i wariant oświetlany
- T&J — A/B/Q w centrum aplikacyjnym i laboratorium BSL-2
- Historyczna karta producenta/dystrybutora — Q-type 600 000 CNY
- T&J FAQ — LAN, role, aktualizacje, architektura, API i eksport
- T&J CloudReady — private cloud, gateway, remote desktop, Python i wideo
- T&J Classics — rodziny legacy/current i poziomy zgodności D2MS
- T&J Endura SUB — single-use i zgodność PCS
Ostatnia kontrola rekordu: 2026-09-09.
Najważniejsze dane

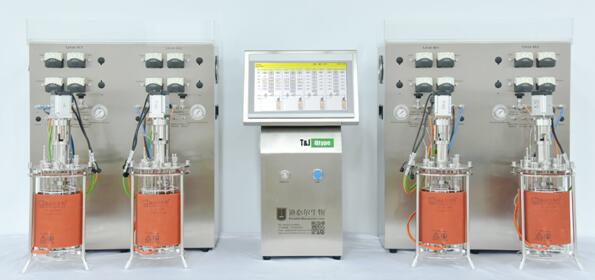

Intelli-Ferm Q jest modułowym systemem do równoległego prowadzenia niezależnych fermentacji lub hodowli komórkowych. Jedna zabudowa może obsługiwać 3, 4, 6, 12 albo więcej naczyń. Każdy tor ma własne pomiary i regulatory, dzięki czemu system nadaje się do porównywania szczepów, mediów, strategii podawania oraz nastaw procesu.
Identyfikacja rodziny
W starszych materiałach występuje nazwa T&J Q-type. Nowsza karta dystrybucyjna opisuje Intelli-Ferm Q jako rozwinięcie poprzedniego Q-type i podaje konfiguracje 3/4/6/12+. Oficjalny arkusz producenta zestawia wariant Q razem z rodzinami Intelli-Ferm A i B.
Liczba naczyń jest częścią identyfikacji konkretnego stanowiska. Oznaczenia Q3, Q4, Q6 i Q12+ opisują wielkość układu równoległego, a pojemność pojedynczego naczynia jest drugim niezależnym wymiarem konfiguracji.
Konfiguracje równoległe
Karta produktu potwierdza niezależne sterowanie mieszaniem, pH, DO i poziomem dla każdego naczynia. Regulatory mogą korzystać z definiowanych kaskad. Modułowa budowa kontrolera pozwala dodawać funkcje pomiarowe i wykonawcze odpowiednio do planu doświadczenia.
Naczynia i objętości
Oficjalny arkusz A/B/Q wymienia pięć rozmiarów nominalnych:
| Nominalna pojemność | Dokładna objętość całkowita w arkuszu | Zakres roboczy |
|---|---|---|
| 3 L | 3,17 L | 30–70% objętości całkowitej |
| 5 L | 5,6 L | 30–70% objętości całkowitej |
| 7 L | 7,46 L | 30–70% objętości całkowitej |
| 10 L | 10 L | 30–70% objętości całkowitej |
| 15 L | 16,5 L | 30–70% objętości całkowitej |
Warianty szklane korzystają z borokrzemowego korpusu i pokrywy ze stali nierdzewnej SUS 316L. Karta Q dopuszcza także naczynia jednorazowe. Zmiana naczynia jest elementem konfiguracji procesu i może wymagać innego napędu, sond, portów oraz ustawień regulatorów.
Zabudowa i zasilanie
Dla Q4 oficjalny arkusz podaje footprint około 1850 × 700 × 900 mm, a dla Q6 około 2700 × 700 × 900 mm. Zapotrzebowanie na moc rośnie wraz z liczbą i wielkością naczyń.
| Rozmiar naczynia | Q3 | Q4 | Q6 |
|---|---|---|---|
| 3 L | 2,5 kW | 3,5 kW | 4,5 kW |
| 5 L | 2,5 kW | 3,5 kW | 4,5 kW |
| 7 L | 3,5 kW | 5,0 kW | 6,5 kW |
| 10 L | 3,5 kW | 5,0 kW | 6,5 kW |
| 15 L | 3,5 kW | 5,0 kW | 6,5 kW |
Zasilanie opisano jako 220 VAC, 50/60 Hz. Arkusz podaje zabezpieczenie 25 A dla mniejszych zestawów oraz 63 A dla Q4/Q6 z naczyniami 7, 10 lub 15 L.
Mieszanie i wirniki
Moc napędu wynosi 400 W dla naczyń 3 i 5 L oraz 750 W dla 7, 10 i 15 L. Zakres prędkości to 20–1500 rpm dla 3 L i 20–1200 rpm dla większych naczyń.
Arkusz rodziny podaje zestaw wirników:
- dwie turbiny Rushtona;
- jeden wirnik pitched-blade;
- jeden wirnik AF.
Średnica wirnika zależy od rozmiaru naczynia: wartości dla podstawowego wirnika rosną od 50 mm w 3 L do 88 mm w 15 L, a dla AF od 52 do 122 mm.
Temperatura
Regulacja temperatury korzysta z maty grzejnej i palca chłodzącego. Dolna granica zakresu jest określona jako około 5°C powyżej temperatury czynnika chłodzącego. Górna granica wynosi 70°C dla naczyń 3–10 L i 65°C dla 15 L. Producent deklaruje dokładność oraz błąd stanu ustalonego ±0,2°C.
Moc maty grzejnej zależy od naczynia i wynosi kolejno 200, 300, 350, 350 i 450 W dla rozmiarów 3, 5, 7, 10 i 15 L.
pH i tlen rozpuszczony
| Pomiar | Typ sondy | Zakres | Deklarowana dokładność |
|---|---|---|---|
| pH | elektrochemiczna, żelowa | 0–14 | ±0,02 pH |
| DO | polarograficzna albo optyczna | 0–300% nasycenia powietrzem | ±2% |
Każde naczynie ma osobny tor regulacji pH i DO. Kaskada DO może łączyć przepływy gazów, obroty mieszadła i inne dostępne elementy wykonawcze zgodnie z konfiguracją kontrolera.
Aeracja i gaz
Źródło gazu powinno dostarczać medium suche, wolne od oleju i pyłu, pod ciśnieniem około 2 bar ±10%. Przyłącze gazu ma zewnętrzną średnicę 6 mm.
Standardowa tabela wymienia rotametr powietrza o zakresie dobranym do naczynia: 5 L/min dla 3 L, 10 L/min dla 5 i 7 L oraz 20 L/min dla 10 i 15 L. MFC dla powietrza i tlenu są wyposażeniem opcjonalnym. Karta Q dopuszcza rozszerzone strategie gazowe zależnie od zastosowanych modułów.
Sparger ma 20 otworów o średnicy 0,8 mm w najmniejszych naczyniach; większe wykonania używają odpowiednio 24 lub 26 otworów.
Pompy i tryby hodowli
Arkusz A/B/Q podaje cztery pompy Watson-Marlow 114DV na jednostkę. Zakres prędkości pompy wynosi 0–200 rpm, a publikowany zakres przepływu 0,02–52,6 mL/min dla wskazanego przewodu.
Karta Q wymienia tryby batch, fed-batch, ciągły i perfuzyjny. Pompy mogą odpowiadać za kwas, zasadę, podawanie pożywki i dodatkowy reagent. Sterowanie dawką i kaskady są konfigurowane osobno dla każdego toru.
BioCascade V2.0
Historyczne konfiguracje Q/Q-type używały BioCascade V2.0 jako warstwy monitorowania fermentacji i zaawansowanego sterowania procesem. Program obejmował pracę z regulatorami, kaskadami i wartościami procesowymi wielu naczyń.
Pełny opis funkcji, wdrożeń A/B/Q, interfejsu B-Type, danych i materiałów źródłowych znajduje się w karcie T&J BioCascade V2.0.
D2MS
W tej samej historycznej ofercie T&J D2MS 1.0.0 był odrębną opcją do pełnego zarządzania danymi i ich analizy. Współczesna oferta producenta używa nazw D2MS Native Basic, D2MS Native Pro, D2MS Embedded i D2MS Pro.
Szczegóły architektury hosta, wersji pakietów, loggerów, formatu danych i integracji opisuje karta T&J D2MS.
Rozszerzenia PAT i analityczne
Modułowa rodzina Q może zostać rozszerzona o:
- analizę O2 i CO2 w gazie wylotowym;
- pomiar glukozy online;
- wagi do kontroli podawania;
- ORP;
- pomiar metanolu lub etanolu;
- pomiar biomasy;
- autosampling.
Są to elementy konfiguracyjne. Konkretne stanowisko może mieć dowolny podzbiór modułów, zależnie od zamówienia i przeznaczenia procesu.
Zastosowania
Producent pokazuje rodzinę A/B/Q w rozwoju procesów mikrobiologicznych i komórkowych. Udokumentowane instalacje obejmują centrum aplikacyjne oraz laboratorium BSL-2. Równoległa architektura Q wspiera porównywanie warunków procesu przy zachowaniu osobnych regulatorów dla każdego naczynia.
Cena referencyjna
Historyczna karta T&J Q-type podawała 600 000 CNY. Jest to cena kompletnego systemu w określonej konfiguracji handlowej, nie stawka za pojedyncze naczynie ani za sam BioCascade. Liczba torów, pojemność naczyń, MFC, PAT, autosampling i warstwa D2MS wpływają na zakres zestawu.
Udokumentowane fakty o D2MS i CloudReady
Karta opisuje T&J Bioengineering / TJXBIO Intelli-Ferm Q. Udokumentowana skala: 3/4/6/12+ niezależnych naczyń; 3/5/7/10/15 L każde. T&J rozróżnia poziomy zgodności D2MS: Native Basic, Native Pro, Native Pro required/recommended oraz All. FAQ producenta opisuje domyślną pracę w izolowanej sieci LAN bez bezpośredniego połączenia z Internetem oraz działanie sterowania bez usługi chmurowej.
D2MS ma architekturę rozproszoną: baza danych, data logger i user program mogą działać na różnych hostach. Producent podaje siedem poziomów dostępu, tryby Strict i Sloppy, eksport CSV/PDF, API, APC, triggery, feed czasowy i wykładniczy oraz pięciopunktowe nieliniowe skalowanie wyjścia regulatora. CloudReady może używać prywatnej chmury, gatewaya, profili CSV, skryptów i UDF Python oraz live video.
Strona CloudReady jawnie wymienia warianty z publicznym IP, port forwardingiem i reverse proxy FRP, a także TeamViewer, AnyDesk, VPN z remote desktop oraz VNC. Są to dostępne warianty wdrożenia, nie wyposażenie każdego urządzenia T&J.
Galeria urządzenia, architektury i zdalnego nadzoru
T&J Bioengineering / TJXBIO Intelli-Ferm Q — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.
T&J Bioengineering / TJXBIO Intelli-Ferm Q — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.
T&J Bioengineering / TJXBIO Intelli-Ferm Q — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.
T&J Bioengineering / TJXBIO Intelli-Ferm Q — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.
T&J Bioengineering / TJXBIO Intelli-Ferm Q — oficjalny lub dotychczas przypisany widok produktu/rodziny. Źródło: T&J/TJXBIO.
Źródła
- TJXBIO — oficjalny arkusz specyfikacji Intelli-Ferm A/B/Q
- Karta Intelli-Ferm Q — 3/4/6/12+, BioCascade V2.0, D2MS 1.0.0 i PAT
- T&J — zastosowania Intelli-Ferm A/B/Q
- T&J — instalacje A/B/Q w centrum aplikacyjnym i laboratorium BSL-2
- Labbase — historyczna karta Q-type z ceną 600 000 CNY
Stan weryfikacji: 2026-09-06.
