Najważniejsze ustalenia

Marta jest własnym oprogramowaniem automatyki Bionet przeznaczonym przede wszystkim do instalacji pilotowych i przemysłowych. Producent rozwija aplikację na platformie Siemens SIMATIC WinCC. Marta nie jest więc samą nazwą panelu operatorskiego ani standardową edycją WinCC: jest warstwą bioprocesową Bionet, dostarczaną razem z projektem sterowania, ekranami, strategiami procesowymi i integracją wyposażenia konkretnego systemu.

Bieżąca karta produktu przypisuje Martę do rodzin F2, F3, M2 oraz przemysłowych rozwiązań bioprocesowych. Karty F2 i F3 potwierdzają dotykowy PC połączony z BCU oraz licencję Marta. Karta przemysłowego FS pokazuje wykorzystanie Marty do zapisywania i uruchamiania receptur CIP, a system TFF MS ma wbudowaną Martę, ekran dotykowy i BCU. Regionalni partnerzy Bionet opisują także instalację Marty na F1 dla szczególnych wymagań laboratoryjnych, na przykład środowiska cGMP.

Pole Potwierdzona wartość
Producent i właściciel rozwiązania Bionet
Nazwa produktu Marta / MARTA SW
Rodzaj oprogramowanie automatyki bioprocesowej, SCADA/HMI i projekt sterowania PLC
Platforma bazowa Siemens SIMATIC WinCC; linia i wersja nie są podane przez Bionet
Bieżący podstawowy zakres F2, F3, M2, rozwiązania przemysłowe; również TFF MS
Udokumentowany zakres specjalny F1 — instalacja dla szczególnych potrzeb, opisana przez partnerów Bionet
Konkretna wersja Marta 6.1.0 na Bionet F2-15MB w publikacji z 2025 r.
Interfejs operatorski zintegrowany dotykowy PC/HMI połączony z BCU w F2, F3 i MS
Dostęp lokalny i zdalny; dla F2 dodatkowy Ethernet, LAN i zewnętrzny dostęp przez VPN
Format danych CSV z danymi partii i parametrami procesu
Model sprzedaży licencja jako część skonfigurowanej dostawy; indywidualna wycena

Głównymi źródłami są karta Marta, karta F2, karta F3, karta FS i karta systemu TFF MS.

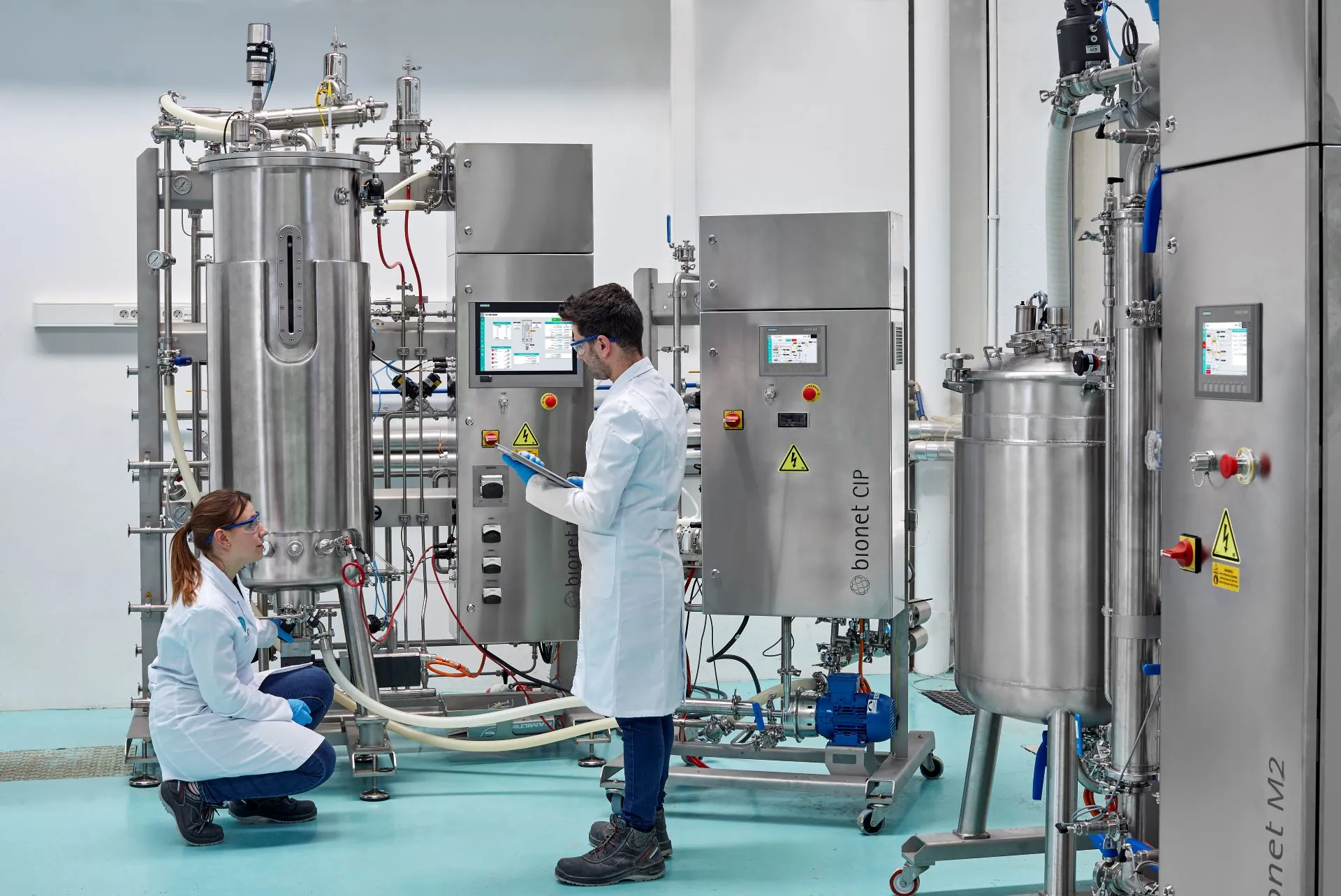

Instalacje Bionet sterowane z paneli operatorskich

Instalacje pilotowe/przemysłowe Bionet z ekranami operatorskimi; oryginał na karcie Marta producenta.

Nazwa Marta a skład rzeczywistej instalacji

W dokumentacji handlowej słowo „Marta” opisuje kompletne doświadczenie operatorskie, lecz inwentaryzacja techniczna musi rozdzielać kilka składników. Potwierdzone są aplikacja Bionet, środowisko WinCC, BCU, programowanie PLC i komputer dotykowy. Każdy z nich może mieć własną wersję oraz własny cykl aktualizacji.

Warstwa Rola potwierdzona w źródłach Jak ją identyfikować
Projekt/aplikacja Marta ekrany, strategie, receptury, trendy, użytkownicy i rejestracja danych numer Marta, data wydania projektu, wariant urządzenia
Siemens SIMATIC WinCC bazowe środowisko SCADA/HMI pełna nazwa produktu Siemens, wersja Runtime/Engineering i poziom aktualizacji
Program sterowania PLC sekwencje i bezpośrednie sterowanie urządzeniem typ PLC/BCU, numer projektu, suma pliku i data wdrożenia
BCU i I/O połączenie czujników, pomp, zaworów, napędów i modułów model BCU/PLC, moduły wejść/wyjść i mapowanie sygnałów
Dotykowy PC/HMI lokalna obsługa i wizualizacja producent/model IPC lub panelu, system operacyjny i obraz dysku
Moduły Bionet dodatkowe pomiary, aktuatory, pętle i ekrany bScale, bCPM, bVSP, bBreath, lokalny CIP i ich warianty

LPP Equipment, regionalny partner Bionet, opisuje Martę jako połączenie SCADA oraz kompletnego programowania PLC opartego na środowisku SIMATIC WinCC. To uzupełnia schemat widoczny na stronach producenta: dotykowy PC jest dołączony do BCU, a Marta przedstawia i steruje parametrami procesu.

Wersje i datowane ślady

Bionet nie publikuje publicznej tabeli wydań. Dostępne materiały pozwalają jednak wyznaczyć konkretne, udokumentowane punkty chronologii.

Data lub dolna granica Wersja / materiał Co dokładnie potwierdza
6 września 2018 r. metadane oficjalnej karty F2 Marta lub prostsza ROSA jako zainstalowane oprogramowanie F2; dotykowy panel PC 12″; Ethernet, LAN i VPN
10 marca 2021 r. nota o skalowaniu E. coli Marta sterowała i monitorowała F2-30A; dane procesu eksportowano z Marta i Rosita
10 marca 2021 r. nota AWC/BWC z bScale wspólna warstwa programowania Marta/Rosita, receptury do 20 punktów czasowych lub zdarzenia, alarmy PID i CSV
11 listopada 2022 r. metadane noty Pichia pastoris F2-15 z Martą oraz bBreath 1; sygnał CO₂ używany do przejść między etapami procesu
marzec 2024 r. broszura F2 202403 profile Marta i możliwość zaprojektowania/kwalifikacji F2 wraz z oprogramowaniem zgodnie z GMP
16 września 2025 r. artykuł w Plants 14(18), 2879 Marta 6.1.0 na F2-15MB, kaskada DO i pobieranie danych jako .csv
stan bieżący aktywna karta producenta oferta dla F2, F3, M2 i systemów przemysłowych, WinCC, moduły, CSV, zdalny dostęp i użytkownicy

Numer 6.1.0 ma precyzyjny zakres: jest wersją używaną w opisanym eksperymencie na F2-15MB. Publikacja nie stwierdza, że jest to najnowsza wersja handlowa ani że każda instalacja F2/F3/FS korzysta z tego samego wydania. Pełny artykuł naukowy jest dostępny w PubMed Central.

Granica względem Rosita i ROSA

Bionet utrzymuje kilka nazw oprogramowania. Rosita obsługuje przede wszystkim mniejsze platformy laboratoryjne, natomiast Marta przenosi podobny sposób pracy do skali pilotowej i przemysłowej. Producent mówi, że workflow i strategie sterowania Marty pochodzą bezpośrednio z Rosita. Jest to zgodność sposobu pracy i ułatwienie skalowania, a nie wspólny numer wersji.

Starsza karta F2 wskazuje także ROSA jako prostszy wariant dla użytkowników wejściowych lub konfiguracji non-GMP. Oznacza to, że nazwa urządzenia F2 sama nie rozstrzyga, które oprogramowanie zainstalowano. Karta konkretnego egzemplarza powinna rozróżnić przynajmniej Marta, ROSA, WinCC Runtime i projekt PLC.

Partnerzy LPP Equipment oraz DONAU LAB dokumentują instalowanie Marty także na Bionet F1 dla szczególnych potrzeb laboratoryjnych, w tym cGMP. Jest to zakres opcjonalny, odmienny od bieżącej podstawowej listy F2/F3/M2/przemysł.

Architektura sterowania

W F2 i F3 lokalny komputer dotykowy jest połączony z BCU i dostarczany z licencją Marta. BCU zbiera sygnały procesowe oraz steruje aktuatorami. Projekt Marta/WinCC udostępnia operatorowi synoptykę, wartości bieżące i zadane, strategie regulacji, trendy, użytkowników i eksport. Wersje przemysłowe mogą włączać dodatkowe urządzenia oraz sekwencje CIP/SIP.

czujniki i analizatory ─┐
pompy, zawory, napęd ───┼─> BCU / PLC / I/O <─> projekt Marta na WinCC <─> dotykowy PC/HMI
moduły bSmart i PAT ────┘                                  │
                                                          ├─> zapis i eksport CSV
                                                          └─> dostęp lokalny / zdalny

Schemat pokazuje role systemowe. Konkretne komponenty PLC, WinCC i HMI należy przypisywać na podstawie dokumentacji as-built danego wdrożenia.

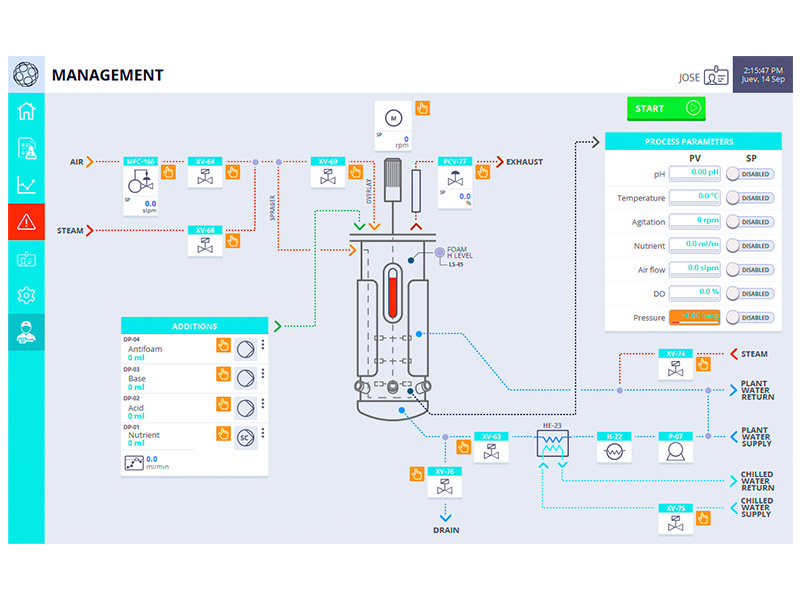

Główny ekran procesu Marta

Ekran MANAGEMENT z P&ID, przepływami mediów, zaworami, pompami dozującymi, PV/SP, stanem procesu i nazwą zalogowanego użytkownika; oficjalny obraz Bionet.

Synoptyka i operowanie procesem

Ekran główny przedstawia naczynie i połączenia procesowe w układzie P&ID. Widoczne są doprowadzenia powietrza i pary, exhaust, obieg wody, chłodzenie, spust, pompa, wymiennik oraz cztery kanały dodatków. Dla parametrów procesu ekran pokazuje wartości bieżące PV i zadane SP. Na opublikowanym przykładzie obejmują one pH, temperaturę, mieszanie, dozowanie składnika odżywczego, przepływ powietrza, DO i ciśnienie.

Operator może przypisać parametrowi jedną z kilku strategii:

Strategia Potwierdzone znaczenie
sterowanie bezpośrednie operator bezpośrednio ustawia stan lub wartość aktuatora
profil wartości zadanej wartość SP zmienia się według zaprogramowanego profilu
automatyczna pętla regulacja parametru przez sprzężenie zwrotne
strategia czasowa zmiany zależne od czasu procesu
receptura wieloetapowa etapy oraz logiczne przejścia; partnerzy Bionet opisują tę funkcję dla sterylizacji i hodowli

Nota o skalowaniu E. coli pokazuje praktyczne użycie receptury: etapy mają temperaturę, pH, mieszanie, gaz, wzbogacanie O₂, kaskadę DO, dozowanie, ciśnienie i warunki przejścia. W konfiguracji pilotowej proces był automatyzowany przez Martę na F2-30A. Oficjalny PDF Bionet zawiera tabelę czterech etapów i porównanie danych Rosita/Marta.

Trendy, porównania i obliczenia

Marta udostępnia tabele podsumowujące, regulowane trendy i wykresy porównawcze. Producent wymienia nakładanie przebiegów różnych partii oraz obliczanie parametrów procesu. Na ekranie trendów widoczne są osobne bufory BUFFER i BATCH, grupy pH, DO, Dosage, Others, znaczniki czasu oraz jednoczesny wykres pH i temperatury.

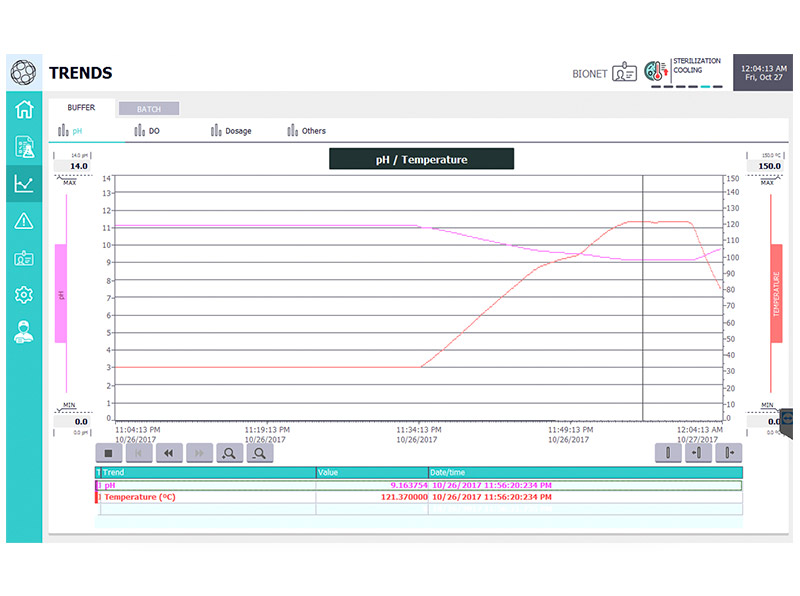

Ekran trendów Marta

Historyczny ekran trendów nadal publikowany na bieżącej karcie Marta: zakładki partii/bufora, wybór kanałów i wykres pH/temperatury; oficjalny obraz Bionet. Data procesu widoczna na ekranie to 27 października 2017 r.; nie jest numerem wydania programu.

Moduły instrumentacyjne mogą dodawać wartości obliczane w czasie rzeczywistym. Karta F2 wymienia na przykład OTR i OUR jako informacje dostarczane przez odpowiednie moduły Marta dla dodatkowych instrumentów. W nocie z 2022 r. pomiar CO₂ z bBreath 1 służył do wyzwalania etapów dozowania substratu w fermentacji Pichia pastoris.

Receptury, profile i przejścia

Receptura w Marcie nie ogranicza się do zapisania zestawu stałych SP. Źródła dokumentują profile, pętle, strategie czasowe, wieloetapowe receptury i logiczne przejścia między etapami. W nocie Pichia pastoris zmiany CER obliczanego z CO₂ wydechowego były sygnałem przejścia do kolejnych faz zasilania.

Moduł CIP pozwala programować i zapisywać receptury cyklu czyszczenia. Karta Clean in Place Bionet wiąże tę funkcję bezpośrednio z Martą. Karta FS także mówi o programowaniu i zapisywaniu cykli czyszczenia w Marcie dla standaryzacji procesu.

W przypadku bScale strategie AWC i BWC można włączać w profilu czasowym lub recepturze w maksymalnie 20 punktach czasowych, albo po wystąpieniu zdarzenia procesowego. Jest to limit tego konkretnego modułu i dokumentu, nie ogólny limit etapów wszystkich receptur Marta.

Moduły rozszerzające

Marta ma projekt modułowy. Po dołączeniu lokalnego CIP, dodatkowej instrumentacji, modułu bSmart albo PAT odpowiednie strategie, pętle, wizualizacja, sterowanie i rejestracja trafiają do interfejsu. Zakres zależy od zamówionej konfiguracji.

Moduł lub grupa Potwierdzone funkcje w Marcie Interfejs istotny dla inwentaryzacji
bScale wagi zbiornika i butelek, AWC/BWC, PID, alarmy, trendy, CSV, receptury pomiary trafiają przez BCU; katalog Plug & Play opisuje Ethernet dla bScale
bBreath 1 O₂/CO₂ w gazie wylotowym, CER i sygnały do strategii Modbus; odmiana nie jest podana
bBreath 4 wielokanałowa analiza gazu Ethernet w katalogu Plug & Play
bCPM moduł ciągłego/perfuzyjnego procesu Ethernet w katalogu Plug & Play
bVSP dodatkowe przypisywalne pompy moduł opcjonalny
lokalny CIP sterowanie i zapisywanie receptur czyszczenia integracja projektowa z BCU/Marta
dodatkowe PAT/instrumenty nowe parametry, pętle i wartości obliczone, np. OTR/OUR zależy od wybranego instrumentu

Interfejsy modułów pochodzą z katalogu Bionet Plug & Play. Są możliwościami rozszerzeń, nie dowodem obecności każdego protokołu w każdym dostarczonym bioreaktorze.

bScale: AWC i BWC

Addition Weight Control (AWC) reguluje pompę dozującą na podstawie zmiany masy pojemnika z substratem. Bioreactor Weight Control (BWC) wykorzystuje masę zbiornika jako SP i może sterować pompami dodawania lub odbioru. Operator ustawia SP, parametry PID i powiązane alarmy. Dane wagowe są widoczne na trendach i wykresach porównawczych oraz mogą być eksportowane do CSV.

Pełny opis znajduje się w oficjalnej nocie Addition and Bioreactor Weight Controls. Dokument potwierdza wspólne warstwy programowania Rosita/Marta, ale osobne zakresy sprzętowe dla skali laboratoryjnej i produkcyjnej.

F2, F3 i systemy przemysłowe

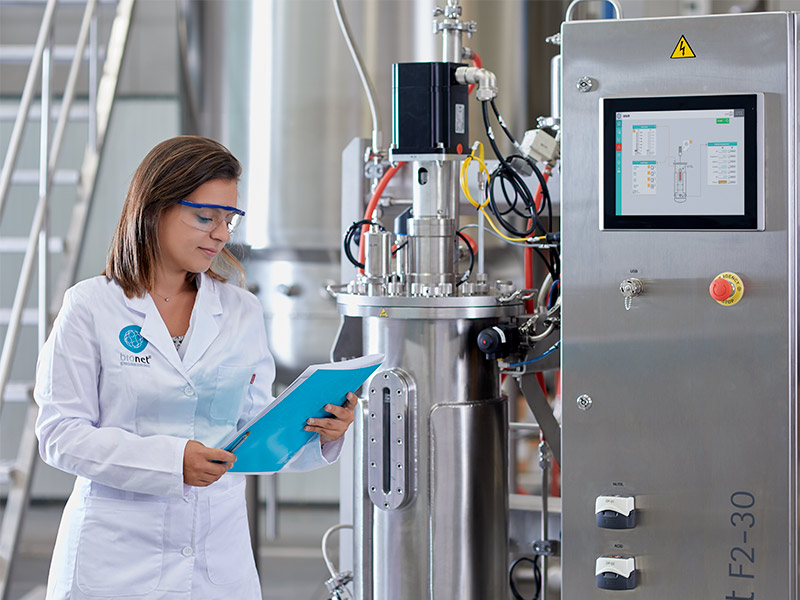

Bionet F2-30 z panelem Marta

Bionet F2-30 z dotykowym panelem w szafie sterowniczej; oficjalny obraz z karty Marta.

F2 jest standaryzowaną platformą SIP dla 15 i 30 L. Karta z 2018 r. rozróżnia warianty mikrobiologiczny i cell culture, a w obu podaje MARTA or ROSA, zintegrowany dotykowy panel PC 12″ oraz zdalny dostęp. Bieżąca karta F2 mówi wprost o dotykowym PC dołączonym do BCU i licencji Marta.

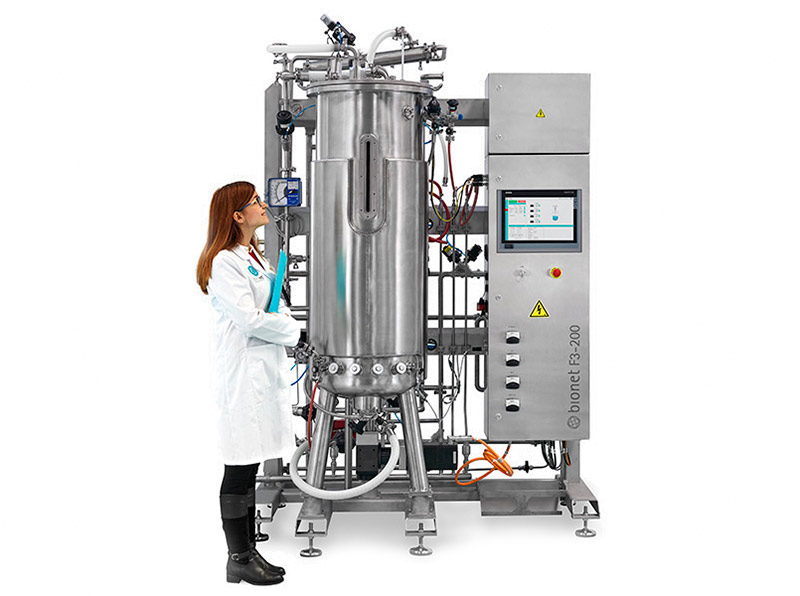

Bionet F3-200 z panelem Marta

Bionet F3-200 z lokalnym panelem HMI; oficjalny obraz z karty Marta.

F3 jest skalą pilotową/przemysłową. Jego karta również potwierdza dotykowy PC, BCU, licencję Marta i możliwość rozbudowy automatyki przez dodatkowe moduły. FS obejmuje projekty przemysłowe dopasowywane do procesu; na bieżącej stronie Marty mieści się w kategorii „industrial bioprocess solutions”, a karta FS pokazuje użycie receptur CIP.

TFF M2 i MS

Bieżąca karta Marty wymienia M2. Nowsza karta systemu TFF MS daje bardziej szczegółowy opis: Marta jest wbudowanym, własnym oprogramowaniem automatyki Bionet, system zawiera ekran dotykowy dołączony do BCU i licencję, a aplikacja wizualizuje, analizuje i rejestruje dane oraz steruje procesem. Receptury Marta obejmują także CIP TFF.

M2 i MS nie mają obecnie osobnych kart urządzeń w lokalnym inwentarzu, dlatego są opisane tutaj bez tworzenia nieistniejących linków modelowych. Gdy takie karty powstaną, mogą zostać bezpośrednio dopisane do relacji katalogowej.

Dane i eksport CSV

Producent definiuje CSV jako format eksportu danych wydajności partii. Plik obejmuje parametry interesujące w pilotażu, optymalizacji, scale-up i produkcji. Publikacje pokazują praktyczne wykorzystanie: dane online z Marta i Rosita były eksportowane do porównania skali F1/F2, a w pracy z 2025 r. dane z Marta 6.1.0 oraz Rosita 0.9.2 pobrano jako pliki .csv i analizowano w R 4.3.2.

Rodzaj danych Potwierdzone użycie
PV/SP i stany aktuatorów bieżąca synoptyka i sterowanie procesem
przebiegi czasowe trendy bieżące i dane partii
dane różnych partii nakładanie przebiegów i analiza porównawcza
parametry obliczone obliczenia procesowe; moduły mogą dostarczać OTR/OUR/CER
dane wagowe wizualizacja, rejestracja, trendy i CSV w bScale
eksport CSV / .csv

Format CSV jest potwierdzonym otwartym sposobem wynoszenia danych z Marty.

Dostęp lokalny i zdalny

Karta Marta deklaruje dostęp na miejscu i zdalny, obejmujący monitorowanie oraz sterowanie. Starsza karta F2 precyzuje realizację na poziomie tej rodziny: dodatkowy port Ethernet, lokalny dostęp użytkownika w LAN i dostęp spoza zakładu przez „safe VPN tunnel”.

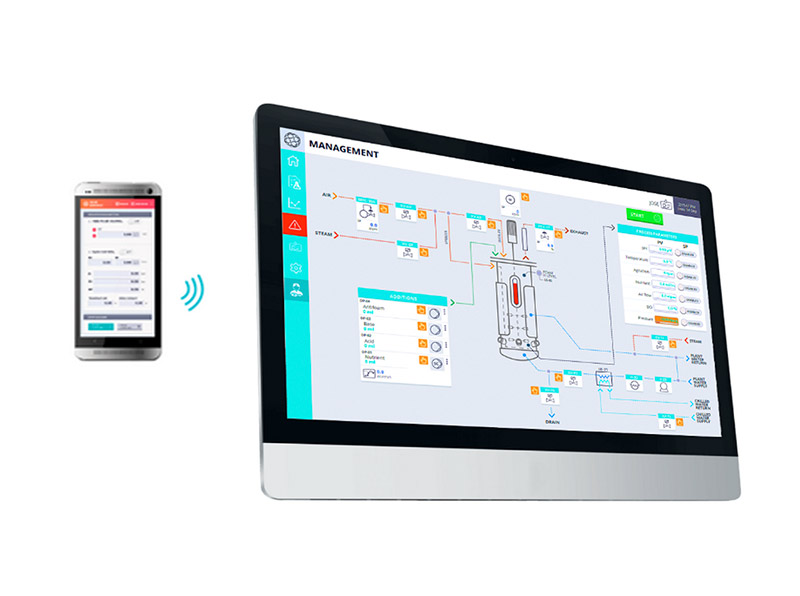

Zdalny dostęp do interfejsu Marta

Materiał producenta ilustrujący lokalny i zdalny dostęp do tego samego interfejsu; oficjalny obraz Bionet.

Do indeksu protokołów VPN trafia zatem w zakresie F2. Sam obraz telefonu nie stanowi podstawy do wpisania HTTP, aplikacji mobilnej, RDP czy konkretnego klienta WinCC. Modbus w filtrze oznacza opcjonalną integrację bBreath 1, a nie usługę administracyjną Marty.

Użytkownicy i uprawnienia

Bionet potwierdza trzy elementy zarządzania tożsamością: możliwość tworzenia użytkowników, ochronę konta hasłem oraz przypisanie poziomu z odpowiadającymi mu uprawnieniami operacyjnymi. Na ekranie synoptyki widoczna jest nazwa zalogowanego użytkownika JOSE, ale nie jest ona kontem fabrycznym ani domyślną nazwą administratora.

Nie opublikowano domyślnego hasła. Marta nie jest więc przypisana do selektora „Domyślne dane logowania”. Również funkcji WinCC/Audit nie można uznać za część każdego wdrożenia tylko na podstawie nazwy bazowej platformy.

GMP i 21 CFR Part 11

Bieżące karty F2 i F3 podają, że urządzenie wraz z oprogramowaniem może zostać zaprojektowane, zbudowane i zakwalifikowane według wymagań GMP. Starsza karta F2 precyzuje, że przejście od standardowego do GMP wpływa na technologię, kalibracje, dokumentację, kwalifikację i oprogramowanie, w tym electronic records under 21 CFR Part 11.

Jest to opcja skonfigurowanego projektu, a nie deklaracja, że każda kopia Marta ma automatycznie pełny pakiet Part 11. Karta systemu MS opisuje konkretne realizacje zgodne z FDA, cGMP i 21 CFR Part 11, ale są to przykłady dostaw TFF o określonym zakresie.

Licencja, aktywacja i cena

Marta jest sprzedawana razem z urządzeniem lub projektem. Karty F2, F3 i MS wprost wymieniają licencję Marta oraz dotykowy PC połączony z BCU. Moduły i stopień automatyzacji są dobierane do potrzeb użytkownika, a pakiet GMP/Part 11 jest wariantem projektu.

Element handlowy Ustalenie
licencja Marta część dostawy konkretnego F2/F3/MS lub projektu przemysłowego
WinCC platforma bazowa
rozszerzenia funkcje uruchamiane wraz z modułami/instrumentami i projektem sterowania
demo formularz „Get more info”, bez publicznego instalatora demo
cena indywidualna wycena urządzenia i projektu

Niektóre produkty WinCC są licencjonowane kluczem na USB, ale Siemens oferuje wiele rodzin i SKU. Bez identyfikacji produktu bazowego nie można przenieść konkretnego mechanizmu aktywacji ani ceny z katalogu Siemens na Martę. Odrębna karta SIMATIC WinCC opisuje tę platformę i jej warianty niezależnie.

Bezpieczeństwo i podatności

Powierzchnia sieciowa potwierdzona dla F2 obejmuje Ethernet, LAN i tunel VPN do zdalnego monitorowania lub sterowania. Marta obsługuje konta chronione hasłem i poziomy uprawnień. Moduły mogą dodawać kolejne interfejsy procesowe, na przykład Modbus dla bBreath 1.

Zapytania NVD API dla Bionet Marta i Bionet, osobno w bazach CPE oraz CVE, zwróciły 0 rekordów. Wynik oznacza brak bezpośredniego identyfikatora w NVD w chwili sprawdzenia, a nie ocenę bezpieczeństwa konkretnej instalacji.

CVE dotyczące WinCC mają dokładne zakresy produktów, wersji i komponentów. Należy je przypisywać Marcie po identyfikacji rzeczywistego Runtime albo na podstawie advisory odnoszącego się wprost do produktu Bionet.

Aktualizacje i odtwarzanie

Nie ma publicznego instalatora ani pakietu aktualizacji Marta. Z punktu widzenia wersjonowania są rozdzielne: aplikacja Marta, projekt WinCC, WinCC Runtime, system hosta, program PLC/BCU i firmware modułów. Potwierdzony numer 6.1.0 odnosi się tylko do aplikacji użytej w jednym badaniu.

Funkcje zapisywania receptur i eksportu CSV są udokumentowane. Eksport CSV obejmuje dane procesowe, a nie pełny projekt systemu.

Materiały do pobrania

Materiał Zakres Link
karta F2 Marta/ROSA, WinCC, touch PC 12″, Ethernet, LAN, VPN, GMP/ER Part 11 PDF Bionet
broszura F2 202403 bieżąca rodzina F2, profile Marta i GMP PDF Bionet
skalowanie E. coli F1/Rosita i F2-30A/Marta, receptura i dane online PDF Bionet
AWC/BWC z bScale PID, alarmy, wagi, profile/receptury, 20 punktów, CSV PDF Bionet
sterowanie z CO₂ w Pichia pastoris F2-15/Marta, bBreath 1 i warunki przejść etapów PDF Bionet
Cascade Oxygen Control… Marta 6.1.0 na F2-15MB i eksport .csv pełny tekst PMC

Powiązane urządzenia i oprogramowanie

Lokalne karty urządzeń jawnie związane z Martą:

  • Bionet F1 — specjalna opcja Marta dla wymagań laboratoryjnych/cGMP według partnerów Bionet; podstawowo rodzina Rosita;
  • Bionet F2 — Marta lub ROSA, dotykowy PC 12″, BCU, Ethernet/LAN/VPN;
  • Bionet F3 — dotykowy PC, BCU i licencja Marta;
  • Bionet FS — przemysłowe rozwiązania konfigurowane, w tym receptury CIP w Marcie.

Powiązane platformy programowe:

  • Bionet Rosita — środowisko mniejszej skali i źródło wspólnego workflow;
  • Siemens SIMATIC WinCC — bazowa platforma SCADA/HMI, wymagająca odrębnej identyfikacji produktu i wersji.
