Bionet FS

Identyfikacja i granice rodziny

Producent definiuje FS jako aparaty dla objętości roboczych powyżej 200 L albo dla wymagań, które potrzebują niestandardowej konstrukcji w dowolnej skali. Nazwa obejmuje projekty z jednym lub kilkoma naczyniami, odmiennymi geometriami, aplikacjami mikrobiologicznymi lub hodowlą komórkową oraz dobieranymi modułami.

Strona Bionet opisuje wspólną filozofię skalowania od 1 do 10 000 L.

Sterowanie większych platform Bionet wiąże się z oprogramowaniem Marta na Siemens WinCC.

FS jako projekt, nie SKU

W systemie seryjnym nazwa modelu często wystarcza do odnalezienia instrukcji. Bionet deklaruje wykorzystanie sprawdzonych bloków technologicznych; ich dobór tworzy unikalną instalację.

Nazwa pliku lub ekran „FS-500” nie zastępują numeru projektu.

Producent deklaruje podejście oparte na blokach technologicznych, które ma skracać projektowanie i zapewniać trwałość.

Skala i konsekwencje procesu

FS jest przeznaczony przede wszystkim do pracy powyżej 200 L. Sterownik nie zarządza już wyłącznie aparatem na ramie; współdziała z mediami, systemem transferu, downstream i często DCS zakładu.

W materiałach Bionet zakres 1–10 000 L opisuje spójne zasady inżynierskie i filozofię operacyjną całego portfolio. Encyklopedia nie interpretuje go jako gwarantowanego zakresu roboczego pojedynczego naczynia FS.

Jedno lub wiele naczyń

Producent dopuszcza rozwiązanie z jednym lub kilkoma naczyniami o różnych geometriach.

• PLC, serwer/HMI i sieć; - skid CIP i obiegi; - źródło pary oraz kolektory; - gazy i regulatory; - zbiorniki mediów i dodatków; - transfery oraz zawory rozdzielające; - utilities i zasilanie awaryjne; - historian, receptury i konta; - zabezpieczenia mechaniczne.

Naczynie, materiały i geometria

Dla konstrukcji niestandardowej te dokumenty są równie ważne jak instrukcja oprogramowania.

Geometria wpływa na lokalizację czujników, martwe przestrzenie, drenaż, CIP/SIP i logikę.

Moduł gazowy

Karta FS wymienia elastyczny moduł programowy pozwalający wybierać gazy inne niż powietrze i O2, realizować procesy beztlenowe albo używać CO2 jako środka zakwaszającego w regulacji pH. Jest to potwierdzenie konfigurowalnej logiki gazowej; nie liczby MFC ani konkretnego hardware.

Dodatek bBreath analizuje O2/CO2 w gazie wylotowym.

Pompy, wagi i dodatki

Na stronie FS wymieniono bScale, bCPM i bVSP; nie bazową liczbę pomp.

bScale integruje wagi, bVSP rozszerza liczbę przypisywalnych pomp, a bCPM ma zwiększać produktywność procesu.

CIP i niespójność bieżącej strony

Karta FS prezentuje dodatek Clean in Place i ogólną możliwość dopasowania projektu. W sekcji „Product features” znajduje się; akapit o zintegrowanej pompie recyrkulacyjnej, pompie kwasu/zasady, sondzie pH, Marcie oraz opcjonalnym SIP, który wprost nazywa czyszczony obiekt systemem TFF.

Marta i architektura sterowania

Marta jest przeznaczona dla F2, F3, M2 i przemysłowych rozwiązań bioprocesowych.

Integracja upstream/downstream i zakładowa

Producent oferuje upstream i downstream jako rozwiązanie jednego dostawcy, co ma ograniczać ryzyko integracji.

GMP i dokumentacja projektu

Producent podkreśla definiowanie wymagań użytkownika i dokumentowanych dowodów, że system nadaje się do zamierzonego użycia.

Publiczna karta Marty potwierdza użytkowników i poziomy.

Zdalny dostęp, konta i sieć

Marta potwierdza dostęp lokalny i zdalny oraz konta chronione hasłem z poziomami.

Reguły firewall wynikają z potwierdzonych przepływów, a nie z szerokiego dostępu całej podsieci.

Dane, receptury i kopie zapasowe

• projekt Marta/WinCC i biblioteki; - programy PLC, safety i zdalnego I/O; - konfiguracje napędów, MFC, PAT i instrumentów; - receptury produkcyjne, SIP i CIP; - alarmy, tagi, skalowania i użytkownicy; - certyfikaty, klucze i licencje; - obraz systemu HMI/serwera; - archiwa partii i audit trail; - instalatory oraz dokumentację as-built.

Cena

Cena rośnie z objętością, liczbą naczyń, CIP/SIP, gazami, redundancją, PAT, downstream, GMP, dokumentacją, kwalifikacją i wsparciem.

Pełny research automatyki, oprogramowania i bezpieczeństwa

Granica rekordu i jakość dowodu

Ta karta opisuje projektowany na zamówienie przemysłowy FS dla objętości powyżej 200 L albo nietypowych wymagań. Ustalenie platformy sterowania brzmi: MARTA może zarządzać procesem i zapisywać receptury CIP; exact PLC, WinCC i integracje zależą od projektu. Parametry urządzenia pochodzą z jego oficjalnej karty Bionet; funkcje ROSITA albo MARTA są danymi platformowymi i dotyczą konkretnej instalacji, jeśli dokumentacja dostawy potwierdza nazwę oraz wersję programu.

Architektura sterowania i BCU

Bionet nazywa centralną jednostkę sterującą BCU. Karty F2 i F3 pokazują dotykowy PC dołączony do BCU, a funkcje procesu obejmują pętle regulacji, profile wartości zadanych oraz strategie czasowe. Dla instalacji korzystających z MARTA producent wskazuje platformę Siemens WinCC.

ROSITA 2.0 — aktualna warstwa laboratoryjna

Oficjalna karta opisuje ROSITA 2.0 jako własne oprogramowanie Bionet do monitorowania, sterowania i wizualizacji, zgodne z F1, CT1, CT2 i F0 oraz z modułem PIM. Operator może konfigurować pompy, gazy, sensory, pętle sterowania i równania użytkownika. ROSITA Desktop łączy laptop bezpośrednio z BCU, a jeden interfejs może pokazywać wszystkie bioreaktory. Producent deklaruje sterowanie i monitoring do 12 reaktorów w tym widoku, podczas gdy karta nowego F1 mówi o równoległej pracy do 24 urządzeń; liczby należy wiązać z konkretną konfiguracją i licencją.

System receptur ma nieograniczoną liczbę kroków, przejścia warunkowe oraz widoki listy i przepływu. Receptury, szablony i konfiguracje można współdzielić. Dostępne są profile wartości zadanych, sterowanie równaniami bez pisania kodu, soft-sensory oraz rejestracja parametrów procesu i wartości aktuatorów. Eksport ma postać uporządkowanego CSV z wybieranymi zmiennymi, a trendy na stronie produktu obejmują do 30 dni.

ROSITA klasyczna a ROSITA 2.0

Starsza karta ROSITA opisuje dostęp lokalny i zdalny przez adres IP w obrębie LAN, eksport wszystkich parametrów i aktuatorów do CSV, przenoszenie programów receptur oraz osobiste profile chronione hasłem i poziomem uprawnień. Wskazuje też F0 Multibioreactor, gdzie trzy F0-BABY są obsługiwane na jednym ekranie, oraz F1 TWIN z dwiema jednostkami na wspólnym BCU i licencji.

MARTA i Siemens WinCC

MARTA jest przez producenta przeznaczona dla F2, F3, M2 i przemysłowych rozwiązań bioprocesowych. Bionet jawnie podaje Siemens WinCC jako bazę zapewniającą funkcje wizualizacji, rejestracji i długoterminowego utrzymania. MARTA pozwala wybrać dla parametru sterowanie bezpośrednie, profil setpointu, pętlę automatyczną albo strategię czasową. Prezentuje tabele podsumowań, regulowane trendy, porównania partii i obliczenia parametrów procesu.

Po dołączeniu lokalnego CIP, aparatury, bSmart lub PAT interfejs MARTA aktualizuje dostępne funkcje, integrując strategie sterowania, sygnały zwrotne, wizualizację i rejestrację.

Interfejsy webowe, desktop i zdalny dostęp

ROSITA 2.0 ma tryb Desktop łączący laptop z BCU, klasyczna ROSITA deklaruje dostęp przez adres IP w LAN, a MARTA dostęp lokalny i zdalny przez całą dobę.

Konta, role i uwierzytelnienie

ROSITA 2.0 deklaruje role, poziomy dostępu, hasła i osobiste profile. Rejestrowane mają być działania, zdarzenia i komentarze użytkowników, z możliwością zewnętrznych powiadomień. MARTA również pozwala tworzyć użytkowników chronionych hasłem i nadawać poziom z odpowiadającymi mu uprawnieniami.

Audit trail, partie i integralność danych

ROSITA 2.0 przedstawia śledzenie czynności, zdarzeń i uwag oraz oferuje warianty GMP-ready i non-GMP. MARTA eksportuje dane partii do CSV i wspiera identyfikowalność przebiegu.

Receptury, równania i soft-sensory

Przejścia warunkowe, równania bez kodu i soft-sensory tworzą warstwę logiki ponad podstawowymi pętlami. Dwie instalacje z tym samym firmware mogą prowadzić proces inaczej wskutek konfiguracji użytkownika.

Aktuatory i skutek cyberfizyczny

Dla Bionet FS ważne elementy procesu obejmują: indywidualny P&ID obejmujący naczynia, zawory, media, CIP/SIP, mieszanie, dozowanie i instalacje pomocnicze. Najbardziej charakterystyczny scenariusz błędu lub ingerencji to: karta rodziny nie zastępuje dokumentacji as-built: pominięty interlock lub niejednoznaczna granica dostawy może dotyczyć instalacji większej niż 200 L.

Single-use, ruch 2D i identyfikacja worka

Rodzina CT miesza ruchem kołyskowym 2D, a nie klasycznym wałem. Z punktu widzenia sterowania kluczowe są amplituda/kąt, częstotliwość, masa lub objętość, geometria worka, sekwencja napełniania i sygnały sensorów. Profil bez identyfikacji worka może wyglądać poprawnie na ekranie, ale wytworzyć inne shear, mieszanie i transfer tlenu. W CT3 błąd obejmuje skalę produkcyjną 30–150 L.

SIP/CIP i różnice F2, F3, FS

F2 występuje w wersji standardowej i autonomicznej sterylizacji; ma mały generator pary dla linii transferu, dodatków, zbioru i próbkowania. F3 ma automatyczną sekwencję sterylizacji zbiornika, podczas gdy inne linie mogą pozostać obsługiwane ręcznie. FS jest projektem indywidualnym, a MARTA może programować i zapisywać receptury CIP.

Źródłem danych modelowych jest oficjalna karta Bionet. Funkcje laboratoryjne opisują ROSITA 2.0 i starsza ROSITA; architekturę przemysłową opisuje MARTA.

Galeria urządzenia i interfejsu sterowania

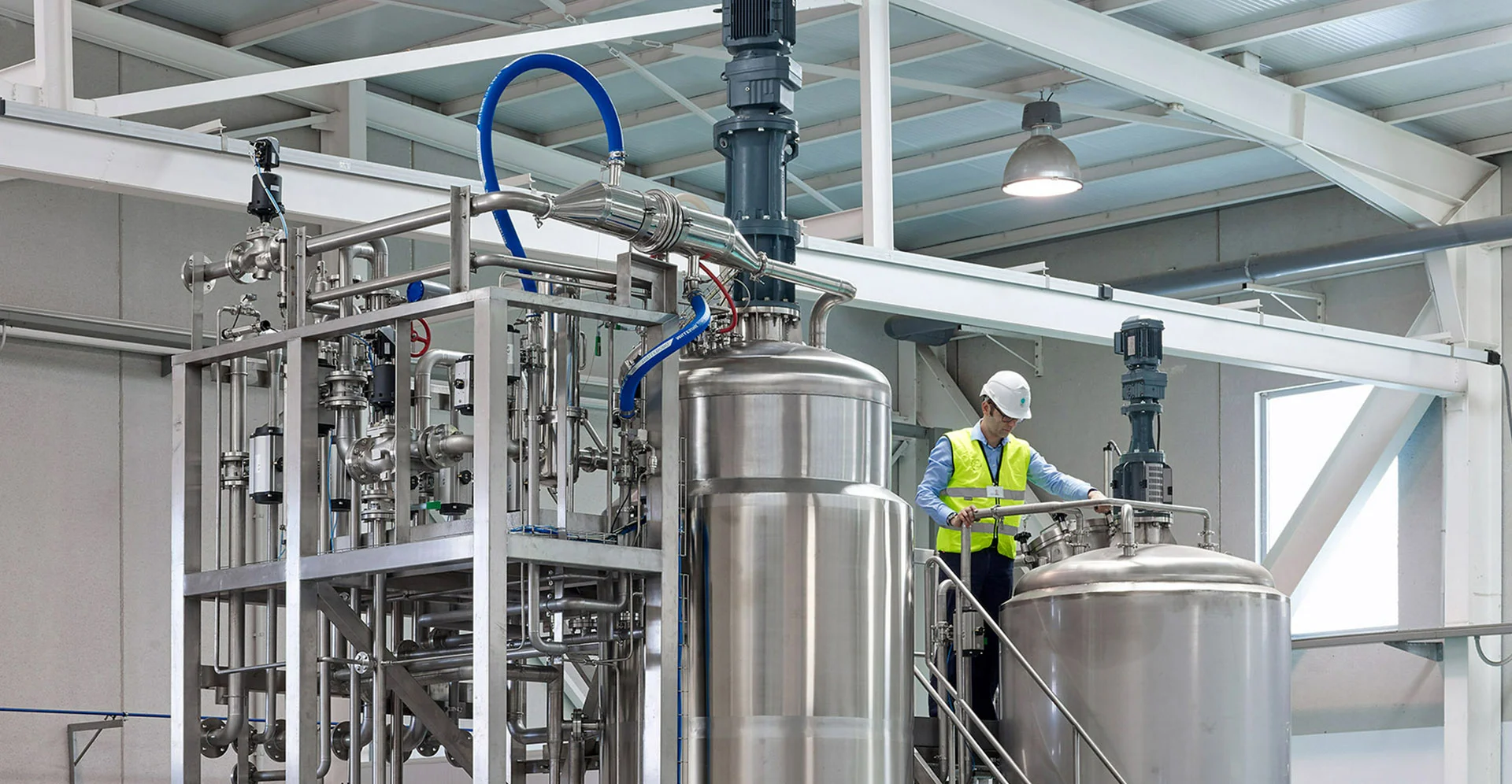

Bionet FS — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

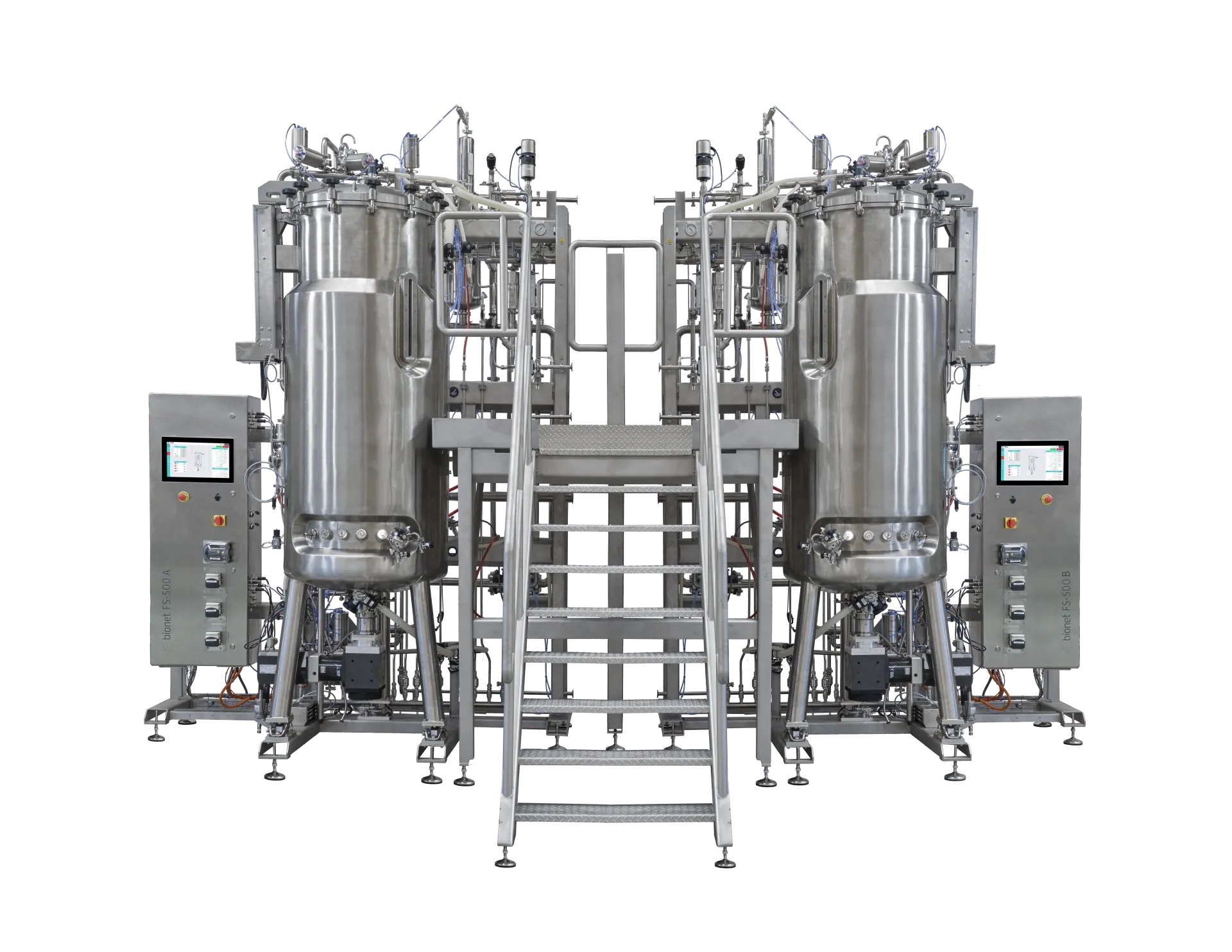

Bionet FS — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

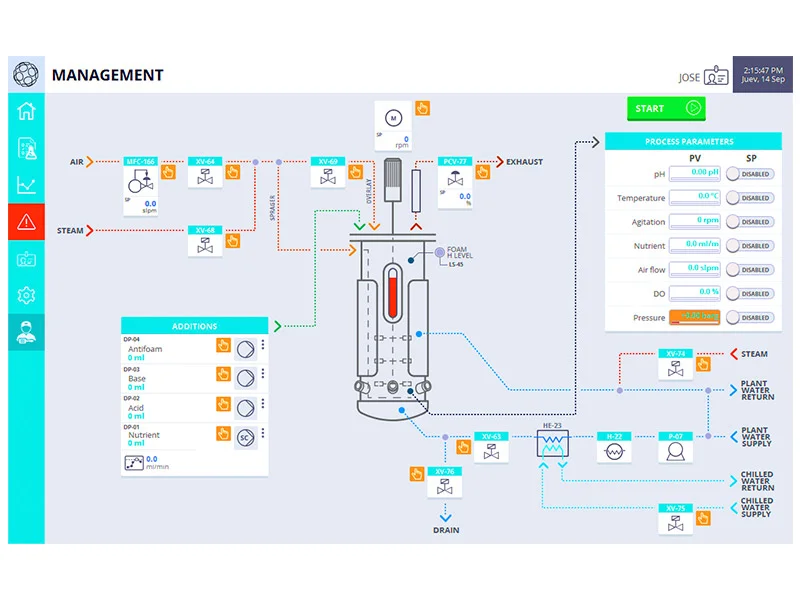

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.

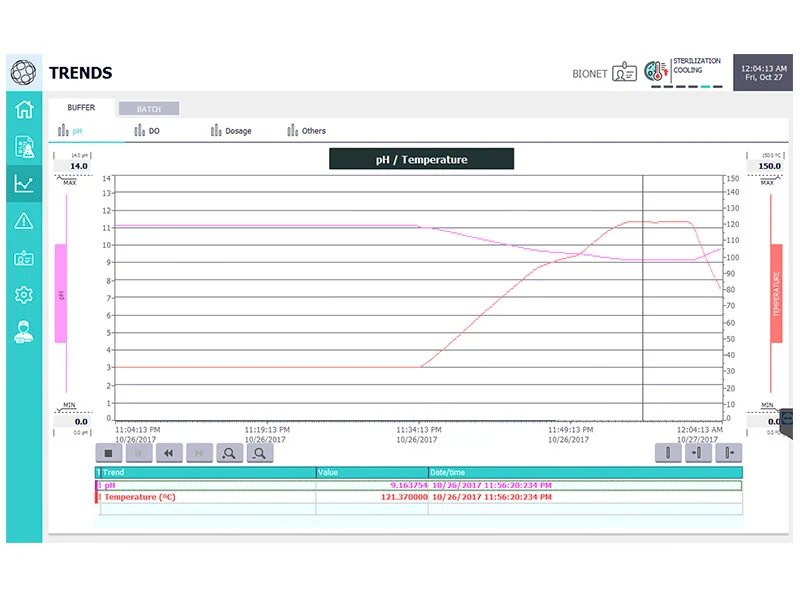

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.

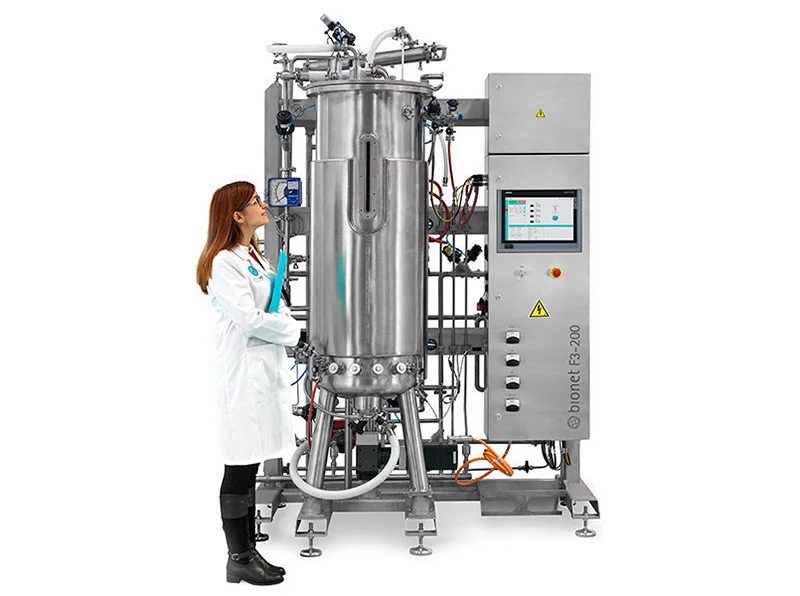

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.
