bbi-biotech xCUBIO retrofit

xCUBIO retrofit jest usługą i platformą sterowania BBI-Biotech do modernizacji starszych bioreaktorów oraz fermentorów bez wymiany wartościowej części mechanicznej. Producent deklaruje pozostawienie, po ocenie technicznej, naczynia, ramy, orurowania, komponentów przyreaktorowych, czujników, zaworów, MFC, silnika i regulatora silnika. Warstwa automatyki jest zastępowana systemem xCUBIO z 19-calowym ekranem dotykowym.

BOM zależy od modernizowanej instalacji. Producent opisuje realizacje dla BIOSTAT C 30 L, MBR 75 L, B. Braun 300 L oraz UD50 i UD500 wykorzystujące wspólną platformę retrofitową.

xCUBIO retrofit bezpośrednio uzasadnia pozostawienie w encyklopedii aparatów C0, które mają realne interfejsy automatyzacji.

Co może pozostać ze starego systemu

Producent wymienia naczynie, ramę i zasadnicze elementy nierdzewne jako części często pozostawiane.

Ułatwia to ustalenie, czy problem pochodzi ze starej aparatury, nowej logiki czy interfejsu migracyjnego.

Co jest modernizowane

Nowa platforma xCUBIO jest elementem każdego opisanego projektu.

Interfejs migracyjny jest miejscem wymagającym szczegółowych testów.

Udokumentowane przykłady wdrożeń

Producent opisuje modernizację systemów UD50 i UD500 dla dużego producenta farmaceutycznego w Chinach.

W realizacji dla B. Braun 300 L na niemieckim uniwersytecie zachowano naczynie, jednostkę temperaturową, napęd mieszadła, funkcje pomp i część sensorów. Dodano konfigurowalne mieszanie gazów, zaktualizowaną elektronikę pomiarową i nowe interfejsy.

Retrofit BIOSTAT C 30 L obejmował nową regulację ciśnienia oraz dodatkowe wejścia i wyjścia analogowe.

Dla MBR 75 L zachowano naczynie, jednostkę temperaturową i napęd mieszadła, a rozbudowano sensory, mieszanie gazów oraz pompy.

Dopasowanie do starszych platform

BBI-Biotech wskazuje jako szczególnie dobre cele starsze stalowe systemy BIOSTAT z okresu B. Braun i Sartorius, zwłaszcza urządzenia noszące logo bbi. Producent uzasadnia to trwałą mechaniką, znaną architekturą i starzejącą się automatyką.

Warunkiem jest wartość mechaniczna naczynia i techniczna możliwość integracji.

Dopiero audyt króćców, sensorów, napędu, armatury, I/O i zabezpieczeń uzasadnia relację wdrożeniową.

Funkcje operatorskie i procesowe

Producent przedstawia tę samą platformę dla systemów nowych i retrofitowych.

Sequence Editor i Valve Editor

Producent opisuje graficzny Sequence Editor i Valve Editor, umożliwiające automatyzowanie kroków oraz złożonej logiki zaworów bez klasycznego programowania.

Mieszanie gazów, sensory i pompy

Producent wymienia konfigurowalne układy gasmix, elastyczny wybór sensorów, integrację dodatkowej analityki oraz przypisywalne funkcje pomp.

Software i wersje

Minimum to firmware PLC/CPU, firmware HMI, system operacyjny, runtime, aplikacja xCUBIO, wersja projektu, biblioteki, konfiguracja OPC, serwer VNC, sterowniki urządzeń, wersje falowników i inteligentnych sensorów.

VNC: zdalny dostęp

Producent wprost potwierdza zdalny dostęp przez zintegrowane VNC.

Rejestr ma wiązać użytkownika, czas, cel, urządzenie i wykonane zmiany.

CSV, trendy i raporty

xCUBIO ma rejestrować dane i eksportować CSV.

Użytkownicy, role i audit trail

Zaawansowane funkcje nie potwierdzają zgodności z konkretnym wymaganiem regulacyjnym.

Cena i zakres oszacowania

BBI-Biotech oferuje retrofit po ocenie i indywidualnej wycenie Dla planowania przyjęto szeroki segment 180 000–900 000 PLN za projektową modernizację sterowania, nie za samo naczynie.

Górna odpowiada rozbudowanemu aparatowi produkcyjnemu z wieloma sensorami, MFC, pompami, zaworami, dokumentacją, FAT/SAT i pracami na miejscu.

Udokumentowane fakty o platformie xCUBIO

Karta opisuje bbi-biotech xCUBIO retrofit. Udokumentowana skala: istniejące bioreaktory laboratoryjne i produkcyjne. xCUBIO jest platformą konfigurowaną od stanowisk single i twin przez układy wielorównoległe po instalacje pilotowe, produkcyjne i retrofit. Materiały pokazują 19-calowy touchscreen, live visualization, trendy, profile czasowe, graficzny Sequence Editor i Valve Editor.

Platforma dokumentuje VNC jako zdalny dostęp, OPC do integracji, analogowe i cyfrowe I/O, swobodne przypisywanie funkcji pomp, korekcję grawimetryczną z wag, MFC i zawory gazowe, kalibrację sensorów, analizę off-gas i multiplekser. Konkretne PLC, system operacyjny i zestaw modułów zależą od projektu.

Galeria urządzenia i rzeczywiste widoki xCUBIO

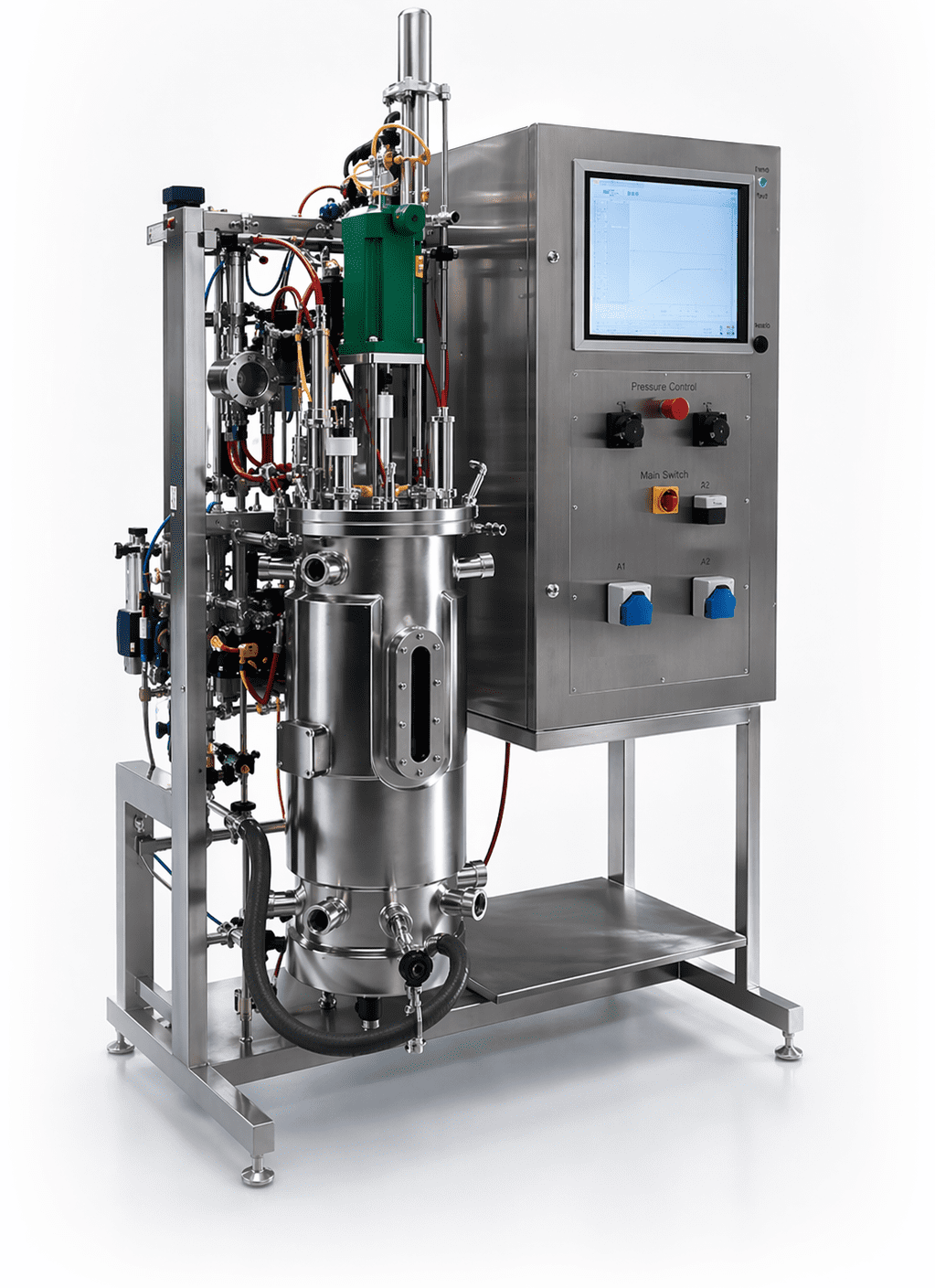

bbi-biotech xCUBIO retrofit — oficjalna fotografia lub plansza produktu. Źródło: bbi-biotech.

bbi-biotech xCUBIO retrofit — oficjalna fotografia lub plansza produktu. Źródło: bbi-biotech.

xCUBIO — oficjalny, rzeczywisty widok interfejsu platformy (overview, Sequence Editor lub Valve Editor); layout exact zależy od wersji. Źródło: bbi-biotech.

xCUBIO — oficjalny, rzeczywisty widok interfejsu platformy (overview, Sequence Editor lub Valve Editor); layout exact zależy od wersji. Źródło: bbi-biotech.

xCUBIO — oficjalny, rzeczywisty widok interfejsu platformy (overview, Sequence Editor lub Valve Editor); layout exact zależy od wersji. Źródło: bbi-biotech.

Źródła

• BBI-Biotech — xCUBIO retrofit for existing bioreactors and fermenters — oficjalny opis zakresu, przykładów, 19-calowego HMI, VNC, OPC, CSV, profili i edytorów.
• BBI-Biotech — bioreactors and fermenters — kontekst rodziny systemów i wspólnej platformy sterowania.
• DCI — retrofits and upgrades — porównawcza klasa modernizacji starszych systemów procesowych.
• QB Systems — bioreactor automation — porównawcza modułowa automatyka istniejących bioreaktorów.

Zdjęcie: oficjalny plik BBI-Biotech retrofit-4x3-1.jpg. obraz jest hotlinkowany i opisany źródłem.

Stan źródeł zweryfikowano we wrześniu 2026 roku.
