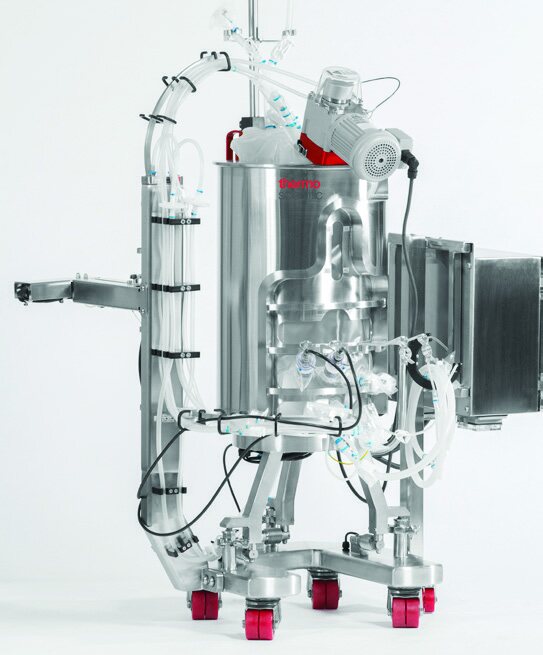

Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 50 L

Thermo Scientific HyPerforma 2:1 S.U.B. 50 L jest starszą, nadal spotykaną generacją jednorazowego bioreaktora mieszadłowego do hodowli komórek eukariotycznych. Nominalna objętość robocza wynosi 50 L, a producent kwalifikuje pracę od 25 L, stąd oznaczenie turndown 2:1. Późniejsze HyPerforma 5:1 50 L i DynaDrive 50 L mają odmienne konfiguracje.

Karta dotyczy tanku i komponentów oznaczonych w dokumentacji jako 2:1.

Źródło: Thermo Fisher Scientific — HyPerforma 2:1 50 L Single-Use Bioreactor data sheet, COL21579.

Najważniejsze dane identyfikacyjne

Geometria cieczy ma stosunek wysokości do średnicy 1,5:1, a geometria całkowita 1,9:1. Komora BPC ma średnicę 34,9 cm i wysokość do ramienia 80 cm. Wał ma długość 76,2 cm, średnicę 1,27 cm i osłonę polimerową 2,54 cm. Oś wału jest odchylona o 19,6°, przesunięta od osi zbiornika o 1,9 cm, a prześwit mieszadła od dna wynosi 11,75 cm.

Wersje tanku i numery katalogowe

Datasheet wymienia sześć podstawowych konfiguracji. SUB0050.9001 to wersja rezystancyjna z napędem DC, SUB0050.9002 — płaszcz wodny z DC. SUB0050.9003 i SUB0050.9005 są rezystancyjne z napędem AC odpowiednio dla 120 i 240 VAC; SUB0050.9004 i SUB0050.9006 są ich odpowiednikami z płaszczem wodnym.

Wersja rezystancyjna ma programowalny regulator PID w E-Box, przekaźnik półprzewodnikowy przyjmujący sygnał dyskretny 24–240 V AC/DC oraz łączną moc grzałek 455,7 W: 360 W na ścianach i 95,7 W na dnie. Deklarowany czas ogrzania cieczy od 5 do 37°C to około 4,32 h. Wariant płaszczowy ma objętość płaszcza 2,4 L, przyłącze sanitarne 1,5 cala, deklarowany przepływ 136 L/min przy 3,4 bar i nominalne obciążenie cieplne 500 W; współpracuje z zewnętrznym TCU.

Tank z grzaniem rezystancyjnym waży na sucho około 134,3 kg, a z pełnym procesem 184,2 kg. Wariant płaszczowy waży odpowiednio 115,7 i 165,7 kg. Wysokość zbiornika wynosi 198,6 cm, a minimalna wysokość pomieszczenia do załadunku wału to 213,4 cm.

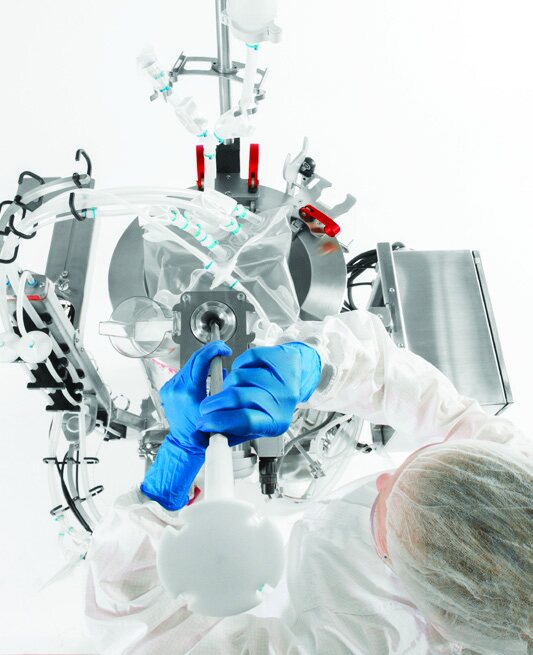

BPC i warianty toru procesu

Standardowy BPC zawiera jednorazowy impeller z bearing/seal assembly, linie gazowe, spargery, filtr wydechowy, porty sond, dopływy, pobór prób i dolny harvest. Producent przewidział dwa filmy: starszy CX5-14 i Aegis5-14. Kombinacja open-pipe z porous-frit ma SKU SH30774.01 dla CX5-14 albo SH30972.01 dla Aegis5-14. Kombinacja drilled-hole z porous-frit to odpowiednio SH30985.01 i SH30999.01.

Oznaczenie filmu, lot, data ważności, dawka napromieniania 25–40 kGy oraz Certificate of Analysis są częścią łańcucha dowodowego.

Źródło: Thermo Fisher Scientific — HyPerforma 2:1 50 L Single-Use Bioreactor data sheet, COL21579.

Architektura sterowania

Dla silnika AC fabryczny VFD obsługuje lokalny panel, auto-restart po zaniku zasilania i zewnętrzne zadawanie 0–10 V, 4–20 mA lub Modbus.

DOC0014 wymienia integracje ABEC, Bellco, Broadley-James, Dasgip, Emerson, Honeywell, New Brunswick Scientific, Pendotech i Sartorius Stedim Biotech.

Load cells i terminal IND331

Trzy load cells Mettler Toledo FlexMount są opcjonalne dla 50 L. Thermo wymienia terminal IND331 w kilku wariantach: analog SV50177.306, Allen-Bradley RIO .307, DeviceNet .308, EtherNet/IP z Modbus TCP .309 oraz Profibus .310.

Waga służy do bilansu, dozowania, kontroli napełnienia i potwierdzenia minimalnej objętości.

Terminal IND331 ma odrębną procedurę aktualizacji firmware.

Software, system operacyjny i storage

VFD, regulator temperatury i wyświetlacz wagi mają własne parametry lub firmware, a receptura procesu działa w kontrolerze integratora. Publiczna instrukcja DOC0088 opisuje TruBio Software 5.0, SaveFile/configuration file, Vessel Save/Vessel Load, logi i współpracę z DeltaV.

Porty i granice zaufania

Pewne są interfejsy napędu AC: analog 0–10 V, pętla 4–20 mA oraz Modbus.

Obejmuje co najmniej VFD/E-Box, controller, MFC i zawory gazowe, pompy, pH/DO/RTD, wagę, TCU, historian, engineering workstation i sieć zakładową.

Funkcje krytyczne i skutki manipulacji

Najważniejsze funkcje to rpm, temperatura, przepływy gazów, pH/DO, dozowanie, masa, ciśnienie i faza receptury. Dla 50 L nominalne wartości przy P/V 20 W/m³ wynoszą około 145 rpm przy 25 L i 183 rpm przy 50 L. Maksimum konstrukcyjne to 200 rpm.

VFD obsługuje funkcję automatycznego restartu po zaniku zasilania.

Cena i dostępność

Widoczna oferta porównawcza 50 L 5:1 bez kompletnego sterowania wynosiła 2 000 USD; nowe systemy 5:1 są wielokrotnie droższe.

Odróżnienie od 5:1 i DynaDrive

HyPerforma 5:1 50 L pracuje od 10 L i używa komponentów oznaczonych „5:1 Mixing”; ma inny kąt/pozycję układu mieszania oraz właściwy wał i BPC. DynaDrive 50 L schodzi do 5 L, ma przeprojektowany elastyczny drive train i inną charakterystykę mieszania.

Wyniki pełnego researchu Thermo Fisher

Model i konstrukcja systemu

Karta opisuje Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 50 L. Udokumentowana skala: 25–50 L roboczo; 65,5 L całkowicie. System składa się z oddzielnych warstw: stalowego outer support container, jednorazowego BioProcess Container, napędu, opcjonalnego E-box, układu wagowego oraz wybranego kontrolera. Numer katalogowy zbiornika nie potwierdza obecności określonej platformy automatyki.

W rodzinie HyPerforma 5:1 standardowy BPC może zawierać sparger drilled-hole, overlay i cross-flow. Instrukcja wiąże dopuszczalny przepływ gazu z liczbą oraz przepustowością aktywnych filtrów wydechowych. Warianty standardowe i wykonywane na zamówienie mogą różnić się liniami, spargerami, filtrami oraz czujnikami. DynaDrive wyróżnia elastyczny zespół napędowy i pracę od około 10% pojemności nominalnej.

Opcjonalna automatyka TruBio 5.0

Instrukcja TruBio 5.0 opisuje system oparty na Emerson DeltaV. Aplikacja pracuje na stacji ProfessionalPLUS PC/Server i wymaga klucza DeltaV. Szafa TruLogic zawiera kontroler DeltaV i carrier; karty szeregowe łączą kontrolery serii G3 lub GX, a I/O obsługuje sondy, pompy i napędy.

Sieć sterowania DeltaV jest oddzielona od plant LAN. Dokumentacja wskazuje osobny interfejs Ethernet w ProfessionalPLUS/Professional, preferuje Application Station jako punkt połączenia z siecią zakładową, dopuszcza redundantną Control Network i podaje co najmniej 100 Mbit/s dla komunikacji TCP/IP.

Oficjalny widok logowania i ról TruBio 5.0; dokumentuje opcjonalną automatykę, nie wyposażenie każdego Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 50 L.

Oficjalny ekran identyfikacji licencji i buildu TruBio 5.0.

Oficjalny widok modułu analizy offline TruBio 5.0.

TruBio dokumentuje konta i role, informację o licencji i buildzie, historian, trendy oraz analizę offline. Są to cechy wdrożenia TruBio/DeltaV; pasywny zbiornik Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 50 L może być dostarczony z inną automatyką.

Źródła

• Thermo Fisher Scientific — COL21579, HyPerforma 2:1 50 L Single-Use Bioreactor data sheet.
• Thermo Fisher Scientific — DOC0014 rev. H, HyPerforma 2:1 S.U.B. User’s Guide.
• Thermo Fisher Scientific — DOC0088, TruBio Software Version 5.0 User’s Guide.
• Thermo Fisher Scientific — exact SKU SUB0050.9001, karta katalogowa i zapytanie ofertowe.
• Thermo Fisher Scientific — Legal Notices, ograniczenia kopiowania grafik i dokumentów.
• Mettler Toledo — IND131/IND331 User’s Guide, identyfikacja i aktualizacja firmware.

Źródła sieciowe sprawdzono 6 września 2026 r. Parametry mechaniczne, elektryczne i numery części pochodzą z COL21579 oraz DOC0014. Informacje o TruBio i IND331 opisują opcjonalne komponenty, a nie wyposażenie każdego egzemplarza.
