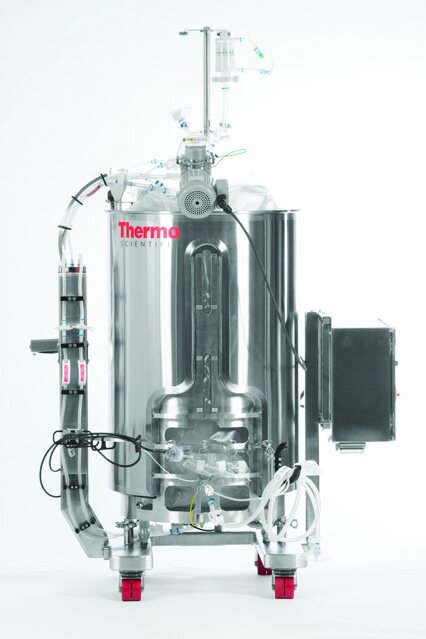

Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 100 L

HyPerforma 2:1 S.U.B. 100 L jest jednorazowym bioreaktorem mieszadłowym Thermo Scientific o roboczym zakresie 50–100 L. Urządzenie spotyka się jako otwarty tank z napędem i termiką albo jako część kompletnej instalacji z kontrolerem, MFC, pompami, wagą i systemem danych.

Z punktu widzenia bezpieczeństwa nie istnieje jeden niezmienny profil sieciowy „HyPerforma 100 L”. Producent przewidział napęd AC lub DC, lokalny E-Box albo sterowanie integratora, różne terminale wagi i kilka platform procesowych.

Źródło: Thermo Fisher Scientific — HyPerforma 2:1 100 L Single-Use Bioreactor data sheet, COL21583.

Szybka identyfikacja modelu

Komora BPC ma średnicę 43,8 cm, wysokość do ramienia 95,3 cm, a ciecz przy 100 L ma wysokość około 66 cm. Stosunek wysokości cieczy do średnicy wynosi 1,5:1, całego reaktora 1,9:1. Impeller ma średnicę 14,6 cm i power number 2,1. Oś wału jest odchylona o 19,6° i przesunięta o 2,54 cm; długość wału wynosi 88,9 cm, średnica 1,27 cm, a prześwit od dna 14,6 cm.

W jednostce po remoncie lub relokacji pozwalają wychwycić niezgodny wał, tank albo dokumentację z innej skali. Szczególnie istotny jest numer wału SV50177.14; część 50 L ma inny numer i długość.

Sześć konfiguracji hardware

Rodzina 100 L 2:1 występowała w sześciu podstawowych konfiguracjach. SUB0100.9001 łączy grzanie rezystancyjne z napędem DC, a SUB0100.9002 płaszcz wodny z DC. Warianty AC 120 V to SUB0100.9003 z grzaniem rezystancyjnym i SUB0100.9004 z płaszczem. Dla zasilania 240 V odpowiadają im SUB0100.9005 oraz SUB0100.9006.

Wersja rezystancyjna ma 866 W: 676 W na ścianach i 190 W na dnie. Regulator PID działa przez solid-state relay akceptujący 24–240 V AC/DC. Datasheet podaje około 4,9 h na ogrzanie od 5 do 37°C. Płaszcz ma objętość 4,5 L, powierzchnię 6,5 ft² przy pełnym i 2,3 ft² przy połowie napełnienia, przyłącze sanitarne 1 cal oraz deklarowany przepływ 136 L/min przy 3,4 bar. Zalecane obciążenie cieplne TCU to 1 kW, a orientacyjny czas ogrzania 1,9 h.

Support container ma około 201,5 cm wysokości. Minimalna wolna wysokość do załadunku wału wynosi 228,6 cm. Wariant z E-Box ma około 98,5 cm szerokości i 91,2 cm długości; bez panelu szerokość spada do 56,5 cm.

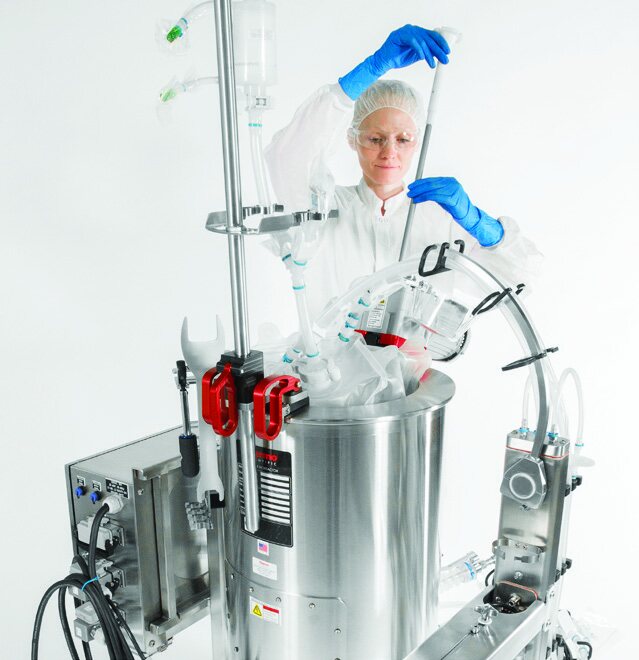

Worki BPC i fizyczna mapa procesu

Dla 100 L istnieją cztery standardowe kombinacje filmu i spargerów. SH30774.02 to CX5-14 z open-pipe oraz porous-frit; SH30972.02 ma tę samą geometrię w filmie Aegis5-14. SH30985.02 to CX5-14 z drilled-hole i porous-frit, a SH30999.02 jest jego odpowiednikiem Aegis5-14. Końcówka .02 odróżnia skalę 100 L od sąsiednich pojemności.

BPC jest napromieniany dawką 25–40 kGy i dostarczany z Certificate of Analysis. Stały projekt PLC nie gwarantuje, że operator podłączył właściwy port.

Kontroler grzałki jest fabrycznie ustawiany około 50°C, żeby ograniczyć kondensację.

Źródło: Thermo Fisher Scientific — HyPerforma 2:1 100 L Single-Use Bioreactor data sheet, COL21583.

Napęd i sygnały sterujące

Napęd AC ma programowalny VFD, remote panel interface i funkcję automatycznego restartu po awarii zasilania.

Prędkość nominalna dla P/V 20 W/m³ rośnie z 116 rpm przy 50 L do 146 rpm przy 100 L.

Kontroler procesu i warstwa software

DOC0014 opisuje architekturę otwartą.

Publiczny DOC0088 opisuje TruBio 5.0, Vessel Save/Vessel Load, SaveFile, logi i współpracę z DeltaV.

Waga, IND331 i wpływ na recepturę

Load cells są opcjonalne, a zestaw z summing box bez wyświetlacza ma numer SV50988.02. Nie każdy IND331 ma Ethernet.

Terminal ma własne parametry i firmware. Oficjalna instrukcja Mettler Toledo opisuje procedurę aktualizacji.

Półka cenowa

SKU SUB0100.9001–.9006 są wyceniane indywidualnie.

Różnice wobec sąsiednich kart

HyPerforma 2:1 50 L ma krótszy wał, mniejsze BPC .01, niższą moc grzałek i mniejszą masę. HyPerforma 5:1 100 L pracuje od 20 L, używa innych oznaczonych elementów mieszania i cross-flow spargera dla niskiej objętości.

Migracja procesu 2:1→5:1 nie polega na skopiowaniu rpm i przepływów.

Wyniki pełnego researchu Thermo Fisher

Model i konstrukcja systemu

Karta opisuje Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 100 L. Udokumentowana skala: 50–100 L roboczo; 120 L całkowicie. System składa się z oddzielnych warstw: stalowego outer support container, jednorazowego BioProcess Container, napędu, opcjonalnego E-box, układu wagowego oraz wybranego kontrolera. Numer katalogowy zbiornika nie potwierdza obecności określonej platformy automatyki.

W rodzinie HyPerforma 5:1 standardowy BPC może zawierać sparger drilled-hole, overlay i cross-flow. Instrukcja wiąże dopuszczalny przepływ gazu z liczbą oraz przepustowością aktywnych filtrów wydechowych. Warianty standardowe i wykonywane na zamówienie mogą różnić się liniami, spargerami, filtrami oraz czujnikami. DynaDrive wyróżnia elastyczny zespół napędowy i pracę od około 10% pojemności nominalnej.

Opcjonalna automatyka TruBio 5.0

Instrukcja TruBio 5.0 opisuje system oparty na Emerson DeltaV. Aplikacja pracuje na stacji ProfessionalPLUS PC/Server i wymaga klucza DeltaV. Szafa TruLogic zawiera kontroler DeltaV i carrier; karty szeregowe łączą kontrolery serii G3 lub GX, a I/O obsługuje sondy, pompy i napędy.

Sieć sterowania DeltaV jest oddzielona od plant LAN. Dokumentacja wskazuje osobny interfejs Ethernet w ProfessionalPLUS/Professional, preferuje Application Station jako punkt połączenia z siecią zakładową, dopuszcza redundantną Control Network i podaje co najmniej 100 Mbit/s dla komunikacji TCP/IP.

Oficjalny widok logowania i ról TruBio 5.0; dokumentuje opcjonalną automatykę, nie wyposażenie każdego Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 100 L.

Oficjalny ekran identyfikacji licencji i buildu TruBio 5.0.

Oficjalny widok modułu analizy offline TruBio 5.0.

TruBio dokumentuje konta i role, informację o licencji i buildzie, historian, trendy oraz analizę offline. Są to cechy wdrożenia TruBio/DeltaV; pasywny zbiornik Thermo Fisher Scientific HyPerforma 2:1 Single-Use Bioreactor 100 L może być dostarczony z inną automatyką.

Źródła

• Thermo Fisher Scientific — COL21583, HyPerforma 2:1 100 L Single-Use Bioreactor data sheet.
• Thermo Fisher Scientific — DOC0014 rev. H, HyPerforma 2:1 S.U.B. User’s Guide.
• Thermo Fisher Scientific — DOC0088, TruBio Software Version 5.0 User’s Guide.
• Thermo Fisher Scientific — exact SKU SUB0100.9001, karta katalogowa i zapytanie ofertowe.
• Thermo Fisher Scientific — Legal Notices.
• Mettler Toledo — IND131/IND331 User’s Guide.

Źródła sprawdzono 6 września 2026 r. COL21583 i DOC0014 są podstawą danych 2:1.
