- Producent urządzenia / marka
- ABEC
- Grupa katalogowa
- ABEC
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- CSR Bioreactor 6000 L
- Typ rekordu
- wielkoskalowy jednorazowy bioreaktor mieszadłowy projektowany na zamówienie
- Skala
- 6000 L objętości roboczej; turndown rodziny 5–10:1 zależnie od projektu
- Architektura sterowania
- C9 — Architektura hybrydowa albo otwarta integracja
- Ryzyko rebrandingu
- niskie — CSR Bioreactor 6000 L jest jawną platformą ABEC Custom Single Run; komercyjne materiały worka, instrumenty i zewnętrzne platformy automatyki są transparentnie dobieranymi składnikami projektu, nie ukrytym white-label kompletnego systemu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — CSR Bioreactor 6000 L jest konfigurowany pod zakład: rewizja disposable, sensory, napędy, MFC, PLC/DCS/HMI, CPU, firmware, OS, storage, historian i sieć zależą od numeru projektu oraz wyboru DeltaV, PlantPAx, Siemens lub innej platformy.Podstawa: exact-manual; sprawdzono: 2026-09-07
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Skala | 6000 l working volume; rodzina CSR deklarowana dla cell culture do 6000 l |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| mieszadło | dolne centralne; niskoshearowy Elephant Ear / hydrofoil |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| Platformy | Emerson DeltaV, Rockwell PlantPAx i inne zależnie od projektu |
| HMI | ABEC Synaptic HMI approach; exact runtime i hardware zależne od projektu |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | EtherNet |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | Synaptic HMI oraz biblioteka ABEC na wybranej platformie |
| Backup | projekty DCS/PLC, HMI, receptury, historian, konta, certyfikaty i licencje |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Uwierzytelnienie | zależne od DCS/Windows/domeny i standardu zakładu |
| CVE | dobierać po identyfikacji wersji DeltaV/PlantPAx, OS, historian i urządzeń |
Zgodność i walidacja
| Parametr | Wartość |
|---|---|
| 21 CFR Part 11 | validation readiness, nie automatyczna zgodność instalacji |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| producent | ABEC, Inc. |
| platforma | CSR — Custom Single Run |
| model skali | 6000 L working volume |
| przeznaczenie | produkcyjna hodowla komórek ssaczych; batch, fed-batch i zależnie od projektu perfuzja |
| geometria | cylindryczny stirred tank, projektowany według zasad klasycznych bioreaktorów stalowych |
| turndown | typowo 5–10:1 dla rodziny bioreaktorów; dokładny zakres wymaga URS i kwalifikacji instalacji |
| przegrody | typowo 3–4 |
| sparger | pojedynczy albo podwójny, drilled tube |
| wynik deklarowany dla 6000 L | kLa >45 h⁻¹; blend time <60 s |
| klasa automatyki | C9 — otwarta/hybrydowa integracja PLC, HMI, historian i DCS |
| segment | P5 — instalacja produkcyjna wykonywana na zamówienie |
| status ceny | cena na zapytanie; roboczy przedział planistyczny 3–15 mln PLN, niebędący ofertą ABEC |
| Sprzęt i komponent | 6000 L working volume; ogłoszony w 2019 r. |
| Sprzęt i komponent | kLa >45 h⁻¹ przy 6000 L oraz blend time <60 s — typowa deklaracja producenta |
| Sprzęt i komponent | cylindryczna geometria, 3–4 przegrody, dolny centralny agitator |
| Sprzęt i komponent | mechaniczne sprzęgło i uszczelnienie mechaniczne/SiC |
| Sprzęt i komponent | niskoshearowy impeller Elephant Ear / hydrofoil |
| Sprzęt i komponent | pojedynczy lub podwójny sparger z wierconej rury |
| Sprzęt i komponent | film RENOLIT SOLMED Infuflex 9101 multilayer LDPE/EVOH |
| Sprzęt i komponent | impeller HDPE; seal housing i shaft coupling LDPE; shaft 316L SS |
| Oprogramowanie lub tryb | Emerson DeltaV — obsługiwana platforma, dokładna wersja zależna od projektu |
| Oprogramowanie lub tryb | Rockwell Automation / PlantPAx — obsługiwana platforma, CPU/firmware zależne od projektu |
| Oprogramowanie lub tryb | Siemens PLC lub DCS — obsługiwana platforma, CPU/software zależne od projektu |
| GAMP 5 | ABEC deklaruje aligned GMP lifecycle/SLC |
| Scenariusz krytyczny | błąd identyfikacji worka, portu lub mapy I/O ma konsekwencję na rekordowej skali i może objąć kilka produktów w facility |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Kompletny system 6000 L z holderem, napędem, gazami, termiką, disposable containerem, automatyką, integracją DCS, platformami dostępowymi i pakietem GMP. Cena zależy od projektu oraz zakresu suite.
- Metoda
- Producent nie publikuje porównywalnej ceny. Szeroki przedział planistyczny odpowiada lokalnej klasie P5 i wynika z maksymalnej skali produkcyjnej, wdrożeń CDMO oraz wieloreaktorowej suite; nie jest ofertą ABEC i wymaga zastąpienia przez RFQ/BOM.
- Pewność
- niska dla kwoty, wysoka dla segmentu P5
- Weryfikacja
- 2026-09-04
Źródło / punkt porównawczy: ABEC CSR — customized single-use systems do 6000 L.
Zastosowania
Ustalenia pierwszej fazy
Największy jawnie opisany CSR do hodowli komórek ssaczych. Typowa karta podaje dla 6000 L kLa >45 h⁻¹ i blend time <60 s; konfiguracja mechaniczna i automatyka pozostają projektowe.
Źródła identyfikacji
- ABEC — pierwsza dostawa 6000 L do BioInno
- ABEC — oficjalna karta platformy CSR
- ABEC product brief — mechanika, materiały, kLa, blend time i automatyka
- ABEC — DeltaV, Rockwell PlantPAx, Synaptic i integracja DCS
- ABEC — przykład suite 10 × 6000 L i projektowania pod zakład
- Emerson DeltaV
- Rockwell PlantPAx
Ostatnia kontrola rekordu: 2026-09-09.
ABEC CSR 6000 L jest wielkoskalowym jednorazowym bioreaktorem mieszadłowym do produkcyjnej hodowli komórek ssaczych. ABEC ogłosił rozszerzenie platformy Custom Single Run do 6000 L objętości roboczej w 2019 r., a w 2020 r. poinformował o dostawie pierwszego systemu tej wielkości do BioInno Biosciences. Zamówienie obejmuje projekt holdera, dolnego napędu, jednorazowej ścieżki produktu, gazów, termiki, aparatury i automatyki zintegrowanej z zakładem.
ABEC oferuje sterowanie oparte na DeltaV, Rockwell/PlantPAx, Siemens PLC/DCS i innych platformach; stos oprogramowania zależy od konfiguracji instalacji.
Ustalenia identyfikacyjne
Wartość 6000 L jest objętością roboczą Vw, a nie całkowitą objętością geometryczną.
Konstrukcja mechaniczna
Dolny centralny agitator przekazuje napęd przez sprzęg mechaniczny. Typowa karta podaje uszczelnienie mechaniczne z SiC, trzy lub cztery przegrody oraz hydrofoil o profilu Elephant Ear.
Dlatego procedura instalacji disposable containera jest elementem kontroli procesu, a nie tylko instrukcją ergonomiczną.
Producent deklaruje instalację największych kontenerów przez jednego operatora w czasie poniżej godziny przy użyciu dedykowanych narzędzi. Jest to wartość dla platformy i prawidłowej procedury, nie gwarancja dla każdego zakładu. W systemie 6000 L fotografie kolejnych etapów rozwijania i mocowania są przydatnym dowodem zgodności montażu.
Materiały ścieżki produktu
Typowa karta CSR podaje:
- film
RENOLIT SOLMED Infuflex 9101, wielowarstwowy LDPE/EVOH; - impeller z HDPE; - jednorazową obudowę uszczelnienia i sprzęg wału z LDPE; - wał mieszadła ze stali nierdzewnej 316L.
ABEC podkreśla wykorzystanie komercyjnie dostępnych, niezastrzeżonych surowców, instrumentów i komponentów oraz uzgadnianie materiałów z klientem.
Mieszanie i osiągi
ABEC publikuje dla 6000 L dwa konkretne parametry: kLa >45 1/h oraz czas mieszania poniżej 60 s.
Gazowanie i kontrola DO
Typowa platforma ma pojedynczy lub podwójny sparger z wierconej rury.
Kolejność oraz ograniczenia są parametrami bezpieczeństwa.
Filtry wydechowe przy 6000 L mają krytyczne znaczenie.
Temperatura, wagi i bilans partii
Model TCU, płyn, zawory, zakres i integracja są elementami as-built.
Architektura automatyki
ABEC wymienia Emerson DeltaV, Rockwell Automation/PlantPAx oraz Siemens PLC i DCS jako obsługiwane platformy.
- lokalny PLC skidu z panelem HMI i interfejsem do DCS; 2. kontrolę bezpośrednio w DeltaV z remote I/O; 3. PlantPAx z kontrolerem ControlLogix/CompactLogix i FactoryTalk; 4. Siemens PLC z panelem oraz historianem zakładowym; 5. hybrydę, w której vendor package realizuje szybkie pętle, a DCS receptury i koordynację.
Szczególnie ważne są interfejsy do seed trainu, mediów, transferu harvestu, systemu gazów, TCU, filtracji oraz MES.
CPU, firmware, storage i software
- kontroler i rewizja hardware; - firmware CPU, modułów I/O, napędów, MFC i wag; - projekt PLC oraz wersja narzędzia inżynierskiego; - panel HMI, system operacyjny, runtime i aplikacja; - serwer batch/historian, baza danych i storage; - OPC DA/UA, EtherNet/IP, PROFINET lub inne faktycznie aktywne protokoły; - backup, recovery media, licencje i konta serwisowe.
Konta i integralność danych
Dane krytyczne obejmują więcej niż trendy pH i DO: konfigurację worka, lot disposable, kalibracje, recepturę, transfery, tary, alarmy, wymuszenia, interlocki, status napędu i podpisy elektroniczne.
Cena i zakup
Produkt jest wykonywany pod proces, zakład i platformę automatyki. Stan faktyczny to cena na zapytanie; segment P5.
Producent deklaruje niezastrzeżone komponenty i wielozakładową produkcję elementów disposable.
Galeria produktu i dokumentacji ABEC

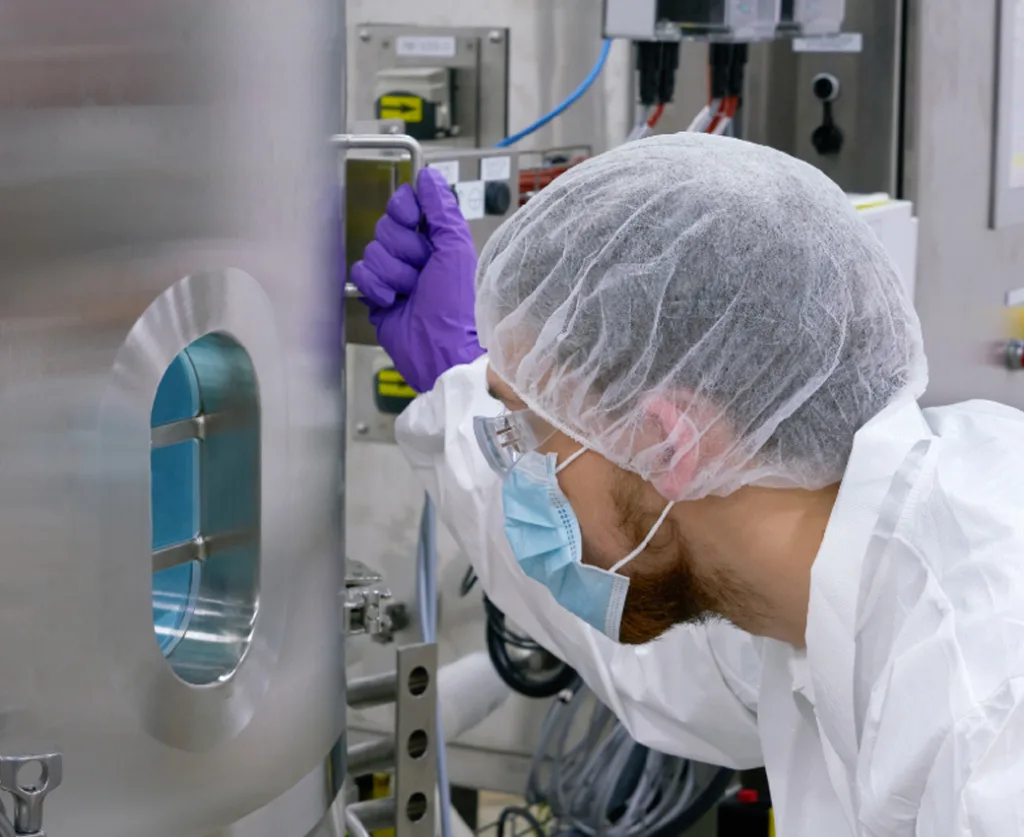

ABEC CSR Bioreactor 6000 L — oficjalna fotografia produktu lub rodziny. Źródło: ABEC.

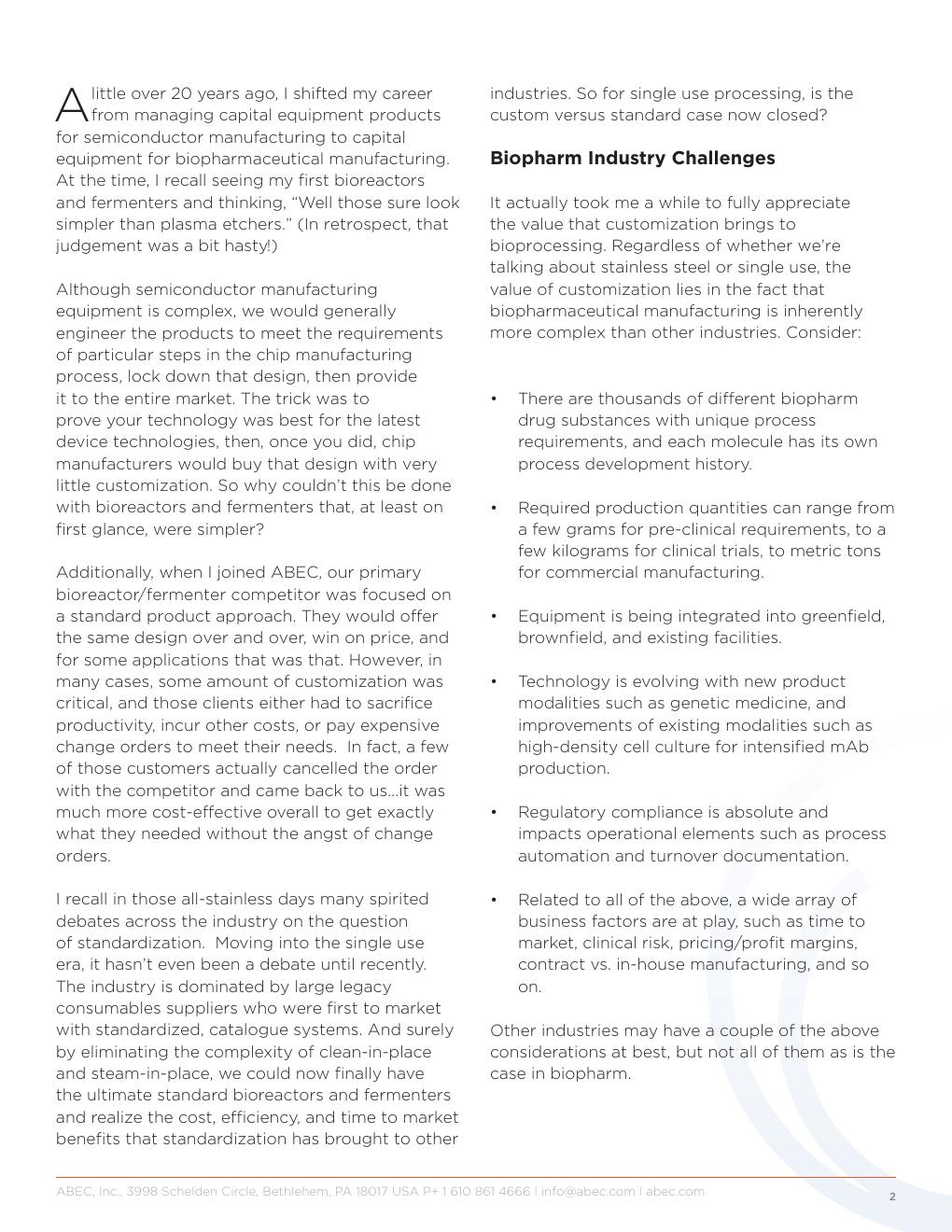

ABEC CSR Bioreactor 6000 L — oficjalna plansza techniczna rodziny CSR; funkcje należy potwierdzić dla exact konfiguracji. Źródło: ABEC.

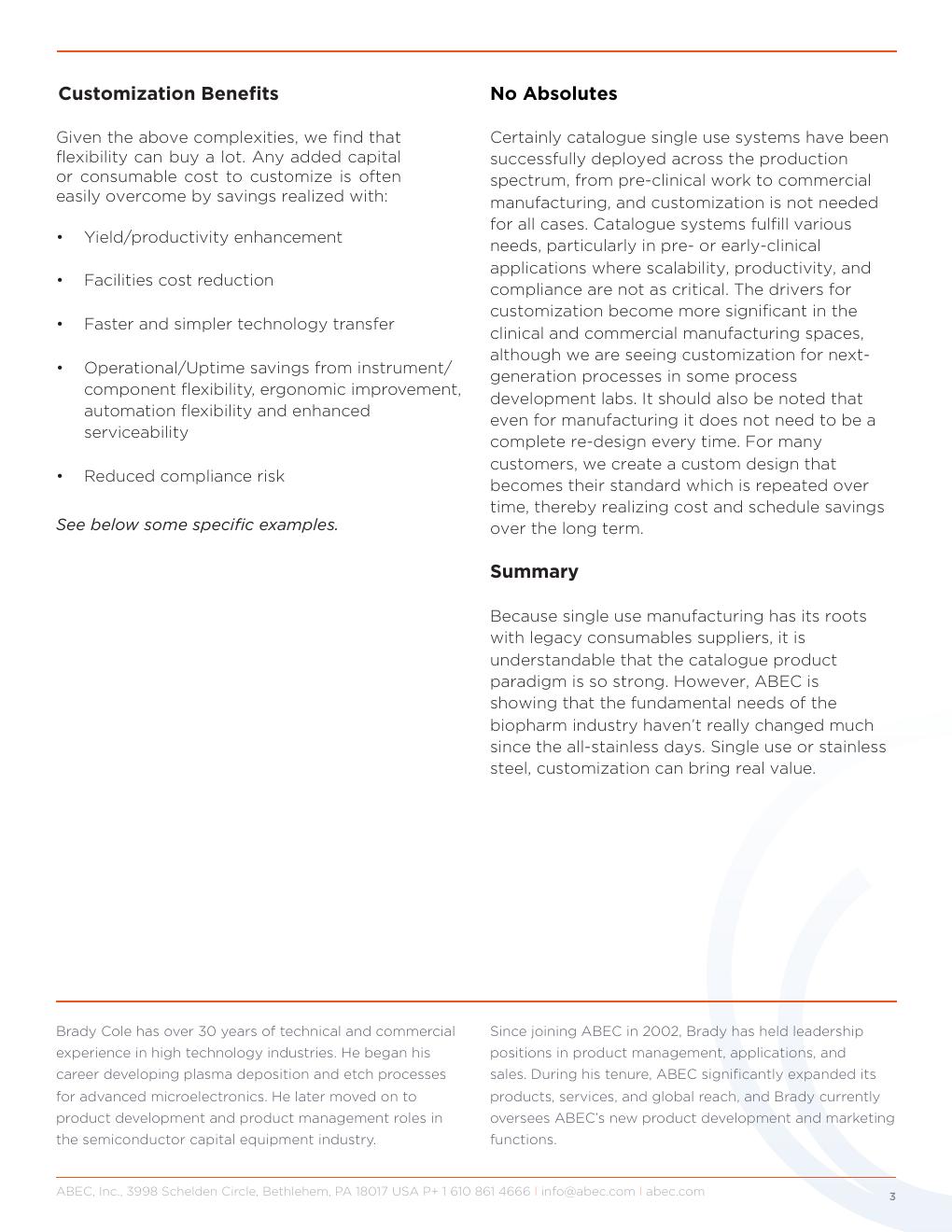

ABEC CSR Bioreactor 6000 L — oficjalna plansza techniczna rodziny CSR; funkcje należy potwierdzić dla exact konfiguracji. Źródło: ABEC.

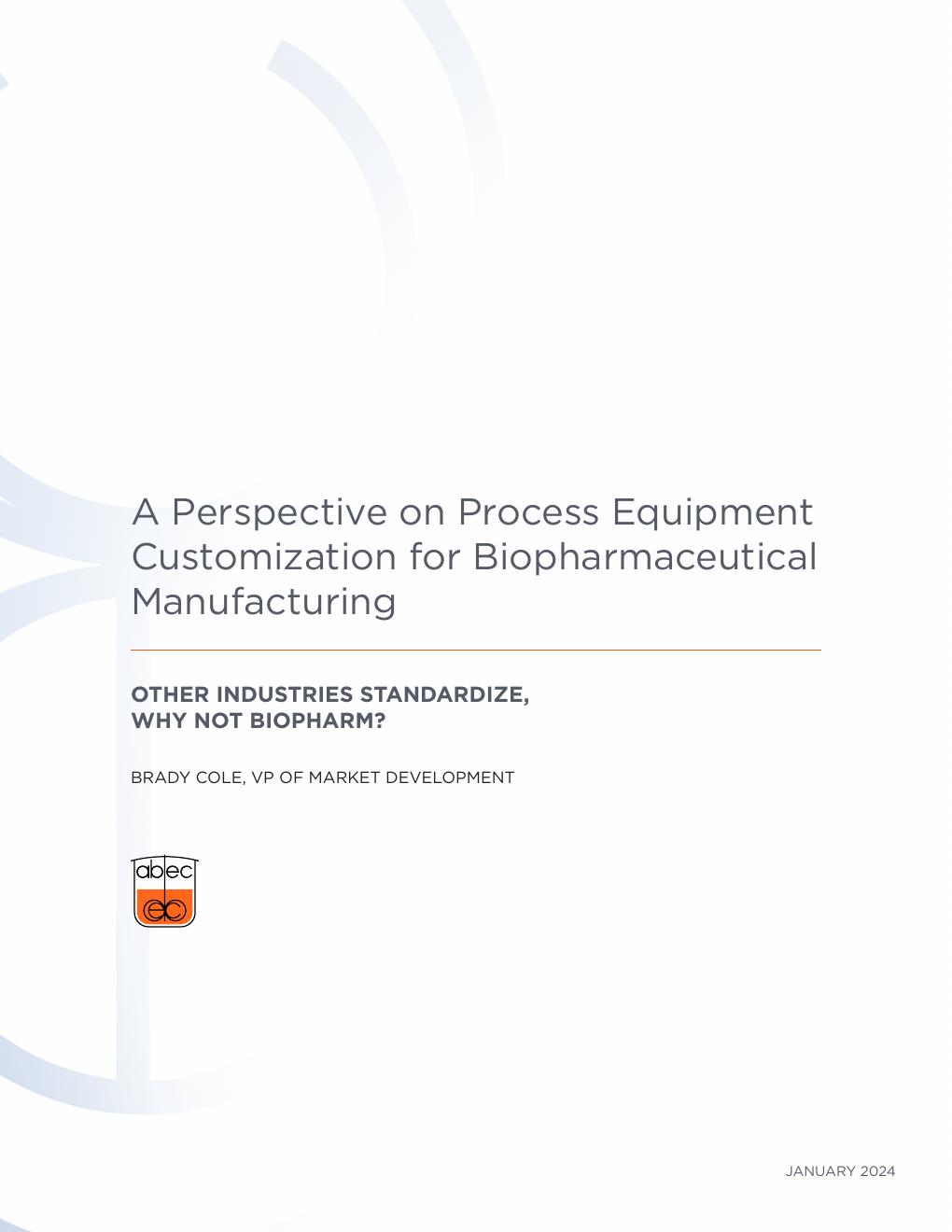

ABEC CSR Bioreactor 6000 L — oficjalna plansza techniczna rodziny CSR; funkcje należy potwierdzić dla exact konfiguracji. Źródło: ABEC.

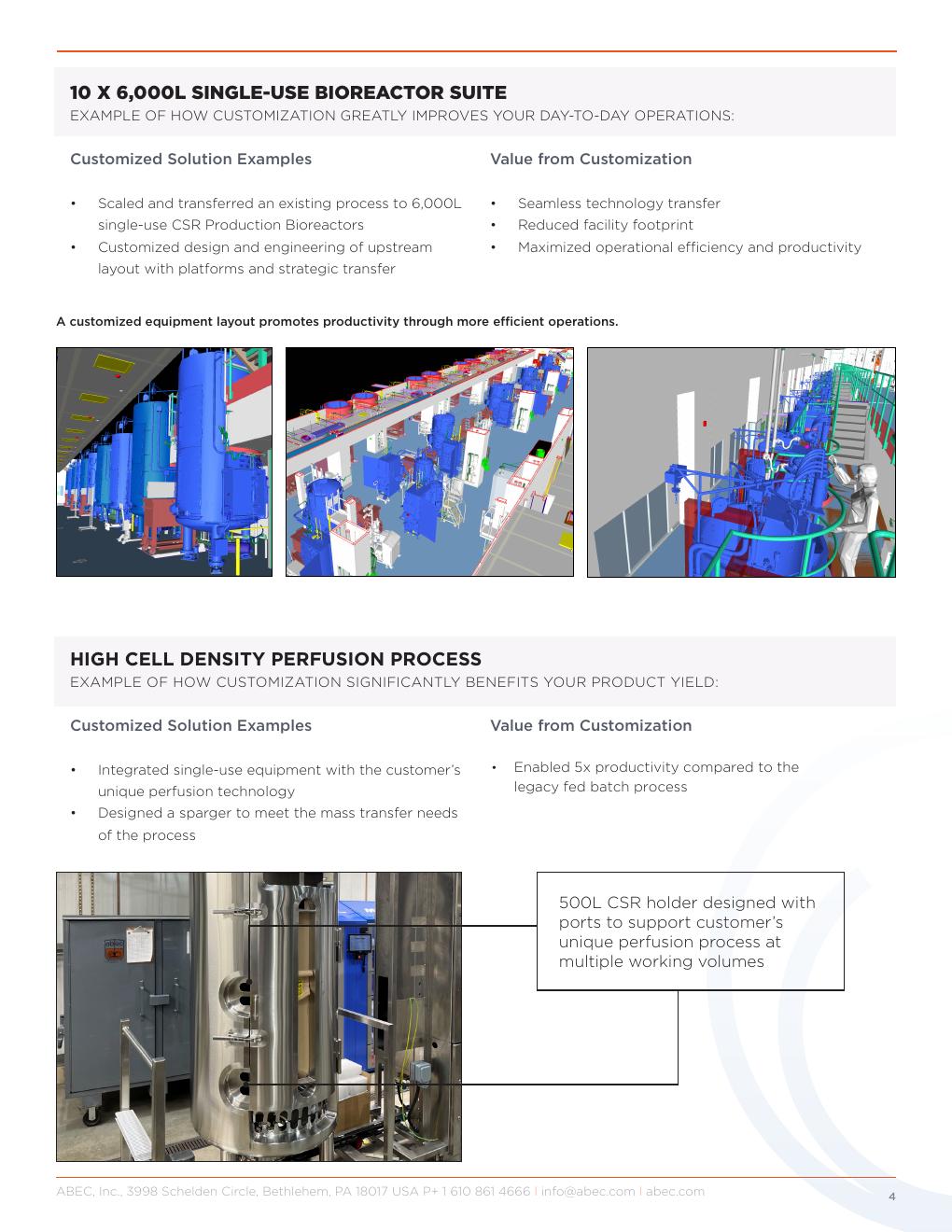

ABEC CSR Bioreactor 6000 L — oficjalna plansza techniczna rodziny CSR; funkcje należy potwierdzić dla exact konfiguracji. Źródło: ABEC.
Źródła
- ABEC — CSR Single-Use Systems — bieżący zakres 50–6000 L, geometria, skalowanie i otwarta integracja.
- ABEC — CSR Single-Use Bioreactors & Fermenters, product brief — typowe materiały, agitator, sparger, kLa, blend time i platformy automatyki.
- ABEC — Scalable Single-Use Solutions, broszura 2026 — bieżący zakres do 6000 L, supply chain i zastosowania produkcyjne.
- ABEC — pierwsza dostawa 6000 L do BioInno Biosciences — wdrożenie ogłoszone w 2020 r.
- ABEC — Automation — DeltaV, Rockwell PlantPAx, Synaptic, SLC i warianty integracji.
- ABEC — A Perspective on Process Equipment — przykład suite 10 × 6000 L i projektowania pod proces/facility.
