Cytiva Xcellerex XDR-2000

Xcellerex XDR-2000 jest produkcyjnym, jednorazowym bioreaktorem mieszadłowym do hodowli komórkowej w zakresie 400–2000 L. To największy model klasycznej rodziny XDR opisanej w pliku danych CY11759. Występował pod markami Xcellerex, GE Healthcare Life Sciences i Cytiva. Warstwa procesowa obejmuje płaszczowy vessel 304 SS, półautomatyczny podnośnik biocontainera, czterołopatowy impeller M40e, tory gazowe, pompy i cztery belki tensometryczne. Sterowanie może zapewniać mobilna X-Station z automatyką Rockwell/Allen-Bradley i oprogramowaniem AVEVA albo zakładowy DCS.

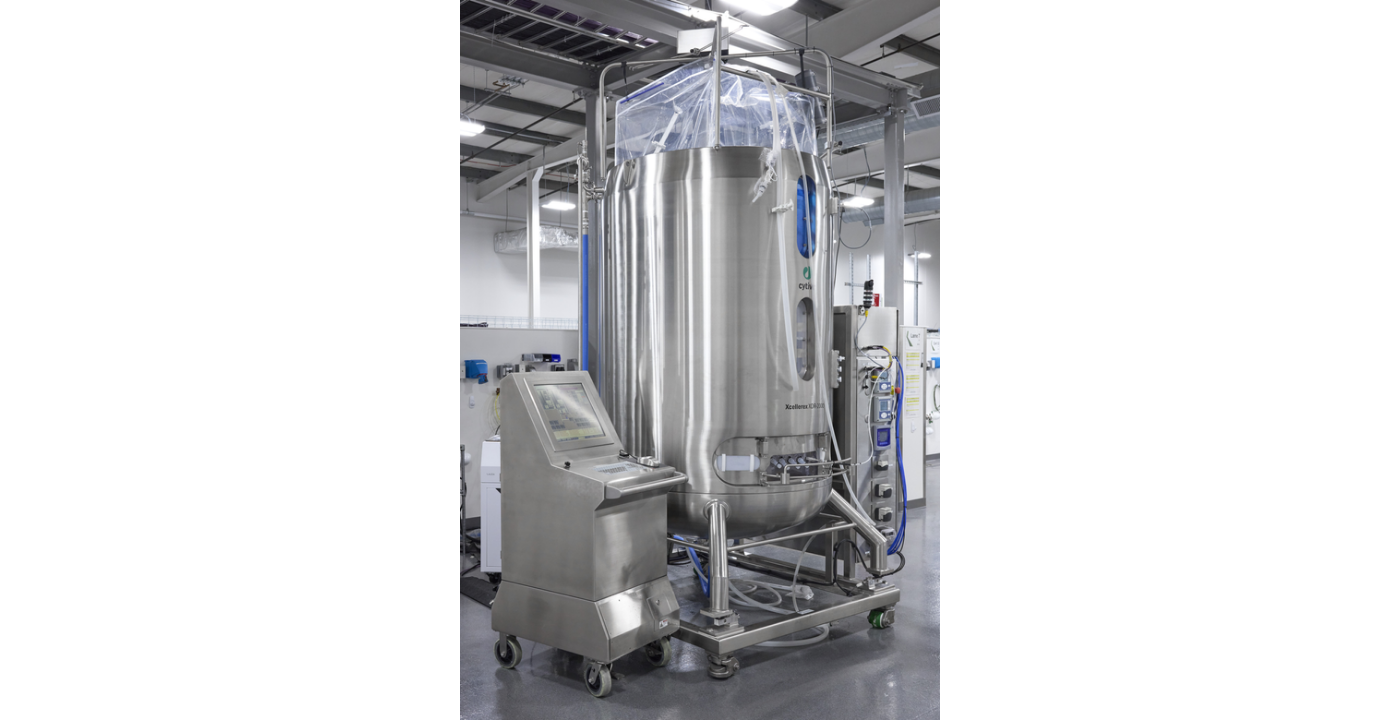

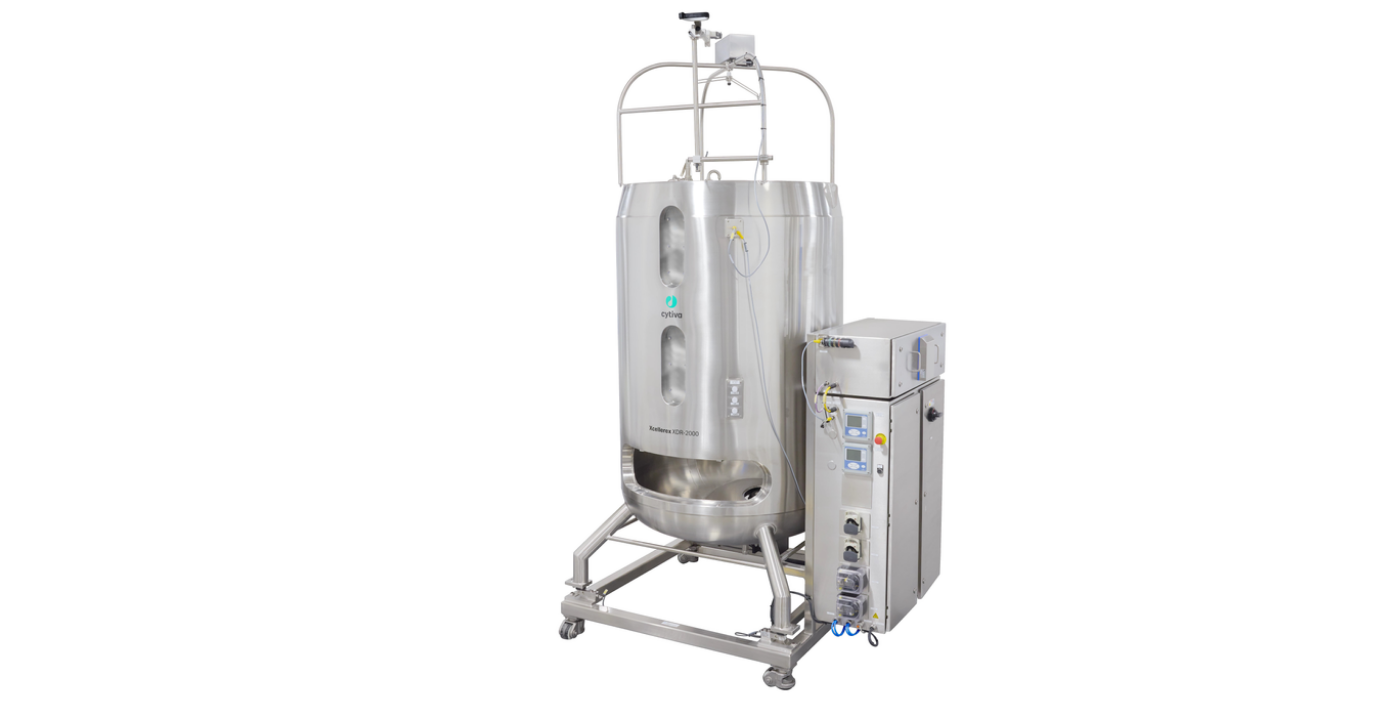

Źródło: Cytiva — strona rodziny Xcellerex XDR 50–2000, fotografia producenta przedstawiająca XDR-2000 w instalacji.

Najważniejsze dane

Granice modelu i identyfikacja

Nazwy Xcellerex XDR-2000, GE Healthcare XDR-2000 oraz Cytiva XDR-2000 wskazują linię produktową, lecz nie dowodzą jednakowego BOM, firmware ani obrazu systemu operatorskiego. Logo i rok pomagają ustalić epokę, a dokładna identyfikacja wymaga numerów seryjnych vessel, gas management cabinet, głównej szafy I/O, X-Station, TCU i akcesoriów. Do dossier należy dołączyć Configuration Specification, rysunki elektryczne, listę części, kopię projektu PLC oraz zestaw licencji.

Klasycznego XDR-2000 nie wolno łączyć z wprowadzonym później X-platform X-2000. Nowa platforma ma worki Allegro, ekran 21,5 cala, kamerę IR do obserwacji piany i inną ofertę sterowania PlantPAx/DeltaV. Nie jest to aktualizacja firmware klasycznego urządzenia, tylko odrębna konstrukcja. Równie istotne są różnice względem XDR-1000: XDR-2000 ma zakres 400–2000 L, cztery łopaty impellera, znacznie większy headspace i własne cztery numery katalogowe worków.

Źródło: Cytiva — Xcellerex XDR 50–2000, grafika exact-model.

Udokumentowane egzemplarze

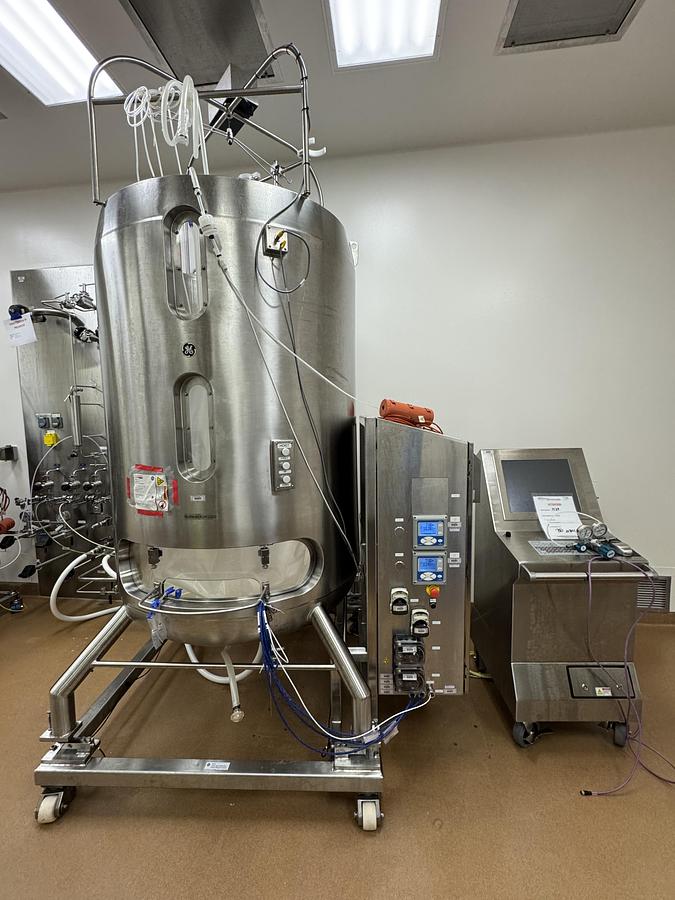

HealthStar wystawiał używany system z 2017 r. o numerze seryjnym 29272864 i numerze magazynowym 1838-01. Fotografia pokazuje vessel, cabinet i mobilną konsolę operatorską w zestawie wyglądającym na gotowy do relokacji. Ogłoszenie stanowi dowód istnienia konfiguracji i roku, nie potwierdza jednak aktualności kalibracji, licencji, backupów ani kompletności dokumentacji.

Źródło: HealthStar — Xcellerex 2000 L, stock 1838-01, exact serial 29272864.

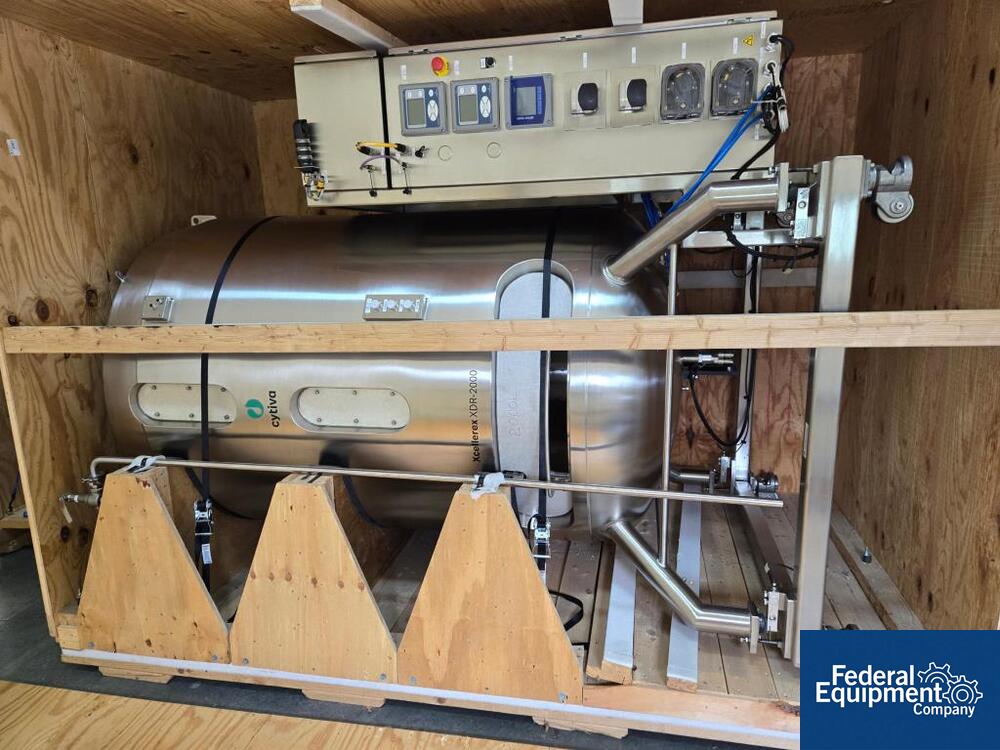

Federal Equipment dokumentuje nieużywany zestaw Cytiva w skrzyniach: vessel jako stock 4605-2, serial 29660422, a workstation/controller jako stock 4605-23, serial 29660423.

Źródło: Federal Equipment — Cytiva XDR-2000 workstation/controller, stock 4605-23, fotografia exact-model.

Etykieta transportowa wiąże part number, opis i serial: PART NUMBER 29660423, DESCRIPTION XDR2000 Bioreactor, SERIAL NUMBER 29660423. Nie jest to numer katalogowy biocontainera. W inwentarzu należy przechowywać osobno SKU wyposażenia trwałego, SKU materiałów jednorazowych i seriale modułów.

Źródło: Federal Equipment, stock 4605-23, etykieta exact serial 29660423.

Wotol i Surplus Solutions również dokumentują XDR-2000 na rynku wtórnym. Takie wpisy pomagają ustalić wygląd i spotykane konfiguracje, lecz często nie rozstrzygają, czy w cenę wchodzą workstation, serwer, recovery media, licencje AVEVA, TCU oraz kwalifikacja. Segment P5 odnosi się do nowej instalacji projektowej; ceny używanych fragmentów nie są jej wiarygodnym odpowiednikiem.

Vessel, obciążenie i instalacja worka

Płaszczowy vessel 304 SS ma 197 cm szerokości, 347 cm wysokości i 149 cm głębokości. Pusta jednostka waży 1135 kg. Do obciążenia roboczego dochodzi około dwóch ton cieczy, biocontainer, przewody i wyposażenie, a przy przemieszczaniu także siły dynamiczne. Projekt lokalizacji powinien rozróżniać transport, montaż, napełnienie, pracę i położenie hoistu.

Półautomatyczny podnośnik pozycjonuje duży worek od frontu; ma napęd, lokalne elementy sterujące, krańcówki i warunki blokad.

Headspace przy maksymalnej objętości roboczej wynosi 970,33 L. Duża przestrzeń gazowa nie usuwa ryzyka nadciśnienia. Drożność exhaust, zwilżenie filtrów, kondensacja, błędny routing i niewłaściwe sterowanie overlay mogą podnieść ciśnienie worka. Istotne są raw value czujnika, skalowanie w PLC, progi alarmowe, opóźnienia, stan zaworów oraz niezależne zabezpieczenia mechaniczne.

Worki ReadyKleer Pro

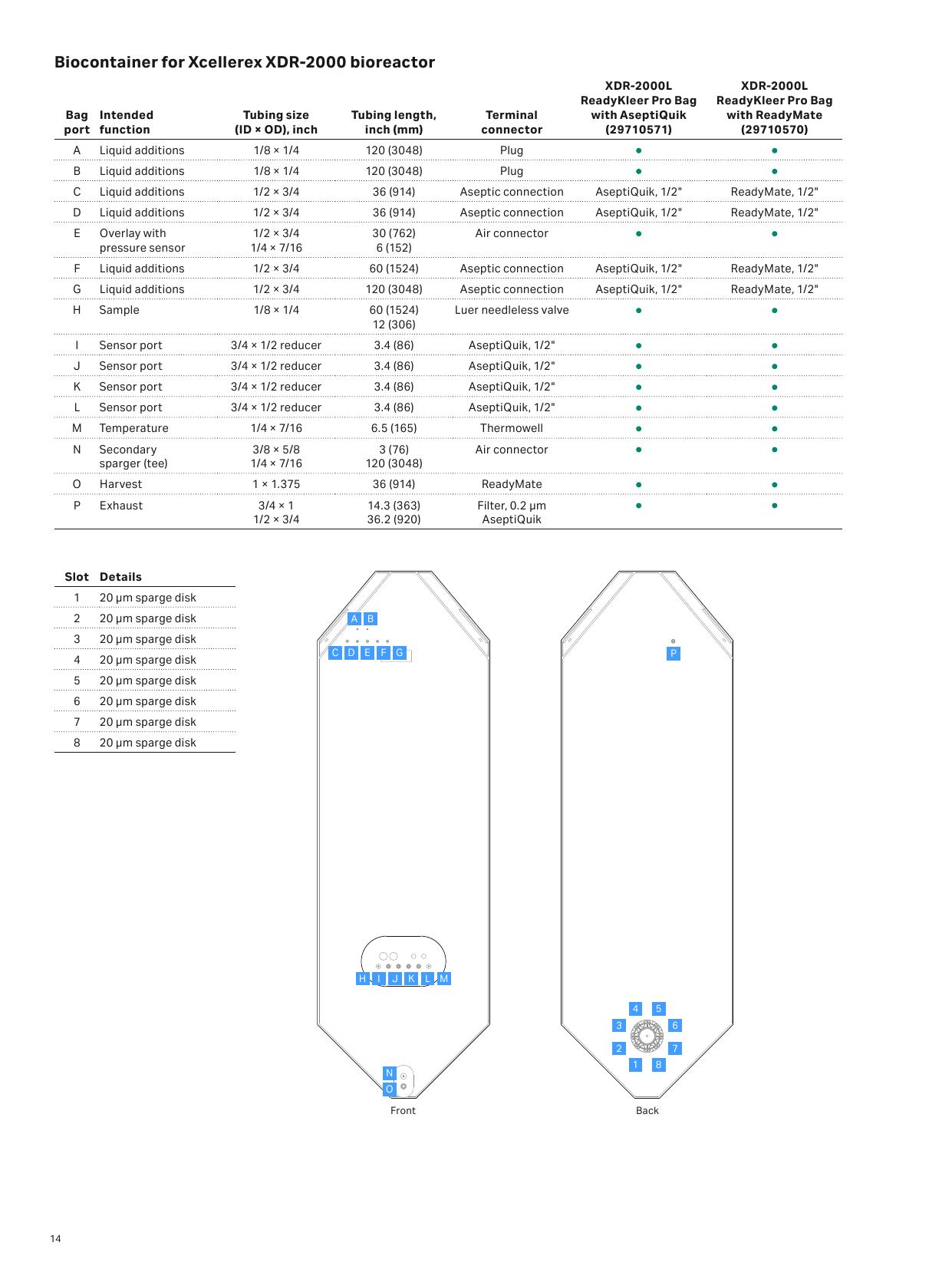

Standardowy XDR-2000 ReadyKleer Pro występuje jako AseptiQuik 29710571 i ReadyMate 29710570. Mapa producenta pokazuje porty pH/DO, thermowell, linie dodatków, sample, harvest, overlay, pressure sensor, exhaust z filtrem 0,2 µm, primary sparger i secondary sparger. Osiem pozycji gazujących używa dysków 20 µm.

Źródło: Cytiva XDR-50–2000 data file CY11759, strona exact XDR-2000 Pro z numerami 29710571 i 29710570.

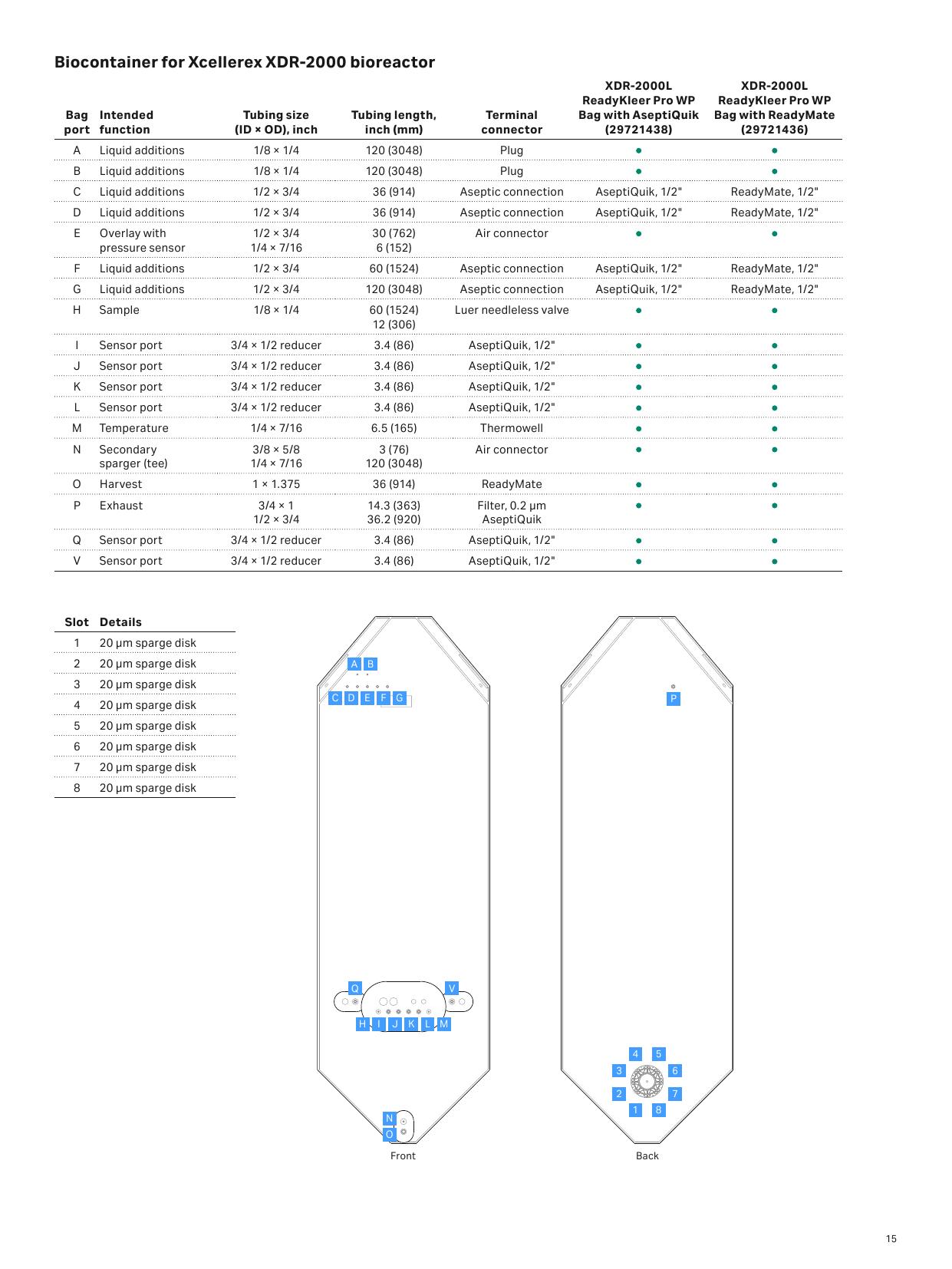

Wariant Pro WP ma osobne SKU: AseptiQuik 29721438 i ReadyMate 29721436. Różnica nie sprowadza się do nazwy marketingowej; mapa portów i linii jest innym kontrolowanym wariantem. W operacji, dochodzeniu i odtwarzaniu receptury należy zanotować pełny part number, lot, datę ważności, rewizję drawing, typ złączy, filtry, długości i średnice tubing oraz numery certyfikatów.

Źródło: Cytiva XDR-50–2000 data file CY11759, strona exact XDR-2000 Pro WP z numerami 29721438 i 29721436.

Rodzina korzysta z warstwy kontaktowej ULDPE zgodnej z USP Class VI i deklarowanych wymagań USP 85 LAL. Wariant Custom może zmienić złącza, porty, filtry i spargery. Dlatego SKU worka jest elementem konfiguracji cyberfizycznej: błędny wybór może unieważnić limity przepływu, sekwencję zacisków, tabelę pomp i model transferu tlenu mimo poprawnego działania kodu.

Czterołopatowy M40e i mieszanie

XDR-2000 używa magnetycznie sprzęganego impellera M40e z czterema łopatami po 40°. Zespół impeller/sparger jest przesunięty o 15°. To cecha odróżniająca od mniejszych klasycznych XDR, które na ilustracji rodziny mają trzy łopaty. Dolny napęd musi poprawnie sprzęgnąć się z elementem zintegrowanym z workiem; komenda prędkości i feedback napędu nie dowodzą jeszcze rzeczywistego ruchu cieczy.

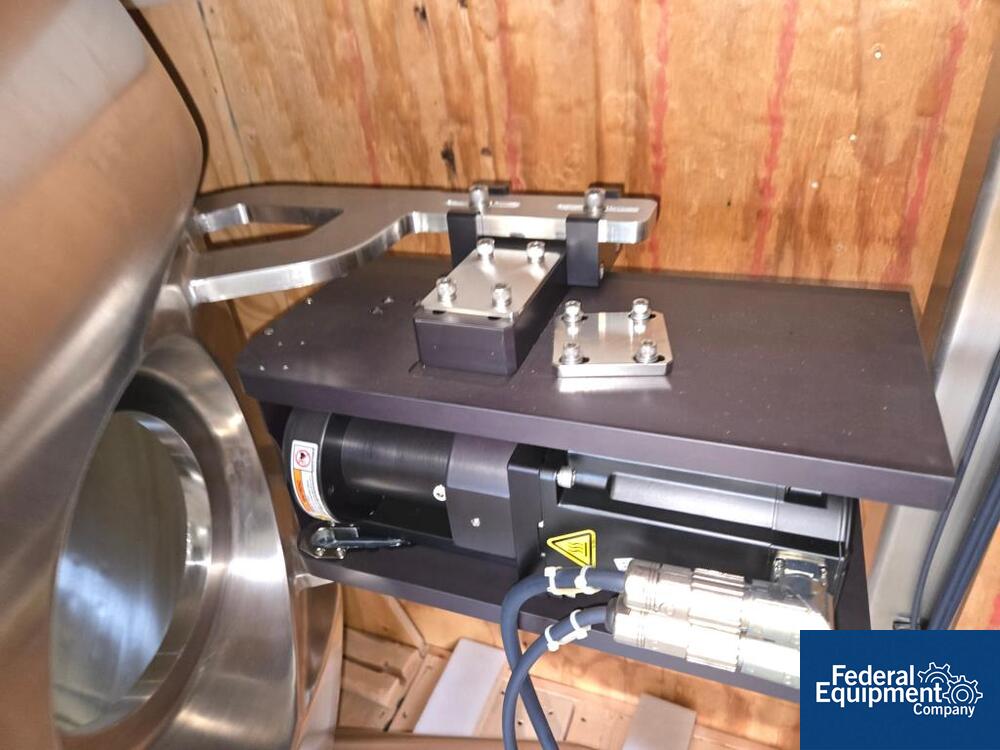

Źródło: Federal Equipment — XDR-2000, stock 4605-23, fotografia modułu napędowego exact-model.

Raport charakterystyki rodziny opisuje dla XDR-2000 punkty 400, 1200 i 2000 L, prędkości 25, 70 i 115 rpm, przepływy powietrza 2, 11 i 20 L/min oraz sparger 20 µm.

Charakterystyka rodziny podaje łącznie 0,2–107 h⁻¹ dla badanych XDR, ale rozpiętość nie jest zakresem jednego XDR-2000. Wartości z wykresu można wykorzystywać do kontroli spójności scale-up tylko po zapisaniu objętości, rpm, VVM, rodzaju spargera, temperatury i medium. Dane XDR-1000 z osobnej noty engineering nie mogą być przeniesione na czterołopatowy XDR-2000.

Przy diagnostyce należy korelować setpoint rpm, actual speed, prąd lub moment napędu, pH/DO z obu torów, przepływ gazu i temperaturę. Niski pobór mocy przy niezmienionej prędkości może oznaczać utratę sprzęgnięcia, niewłaściwy poziom lub inną lepkość. To wskaźnik do weryfikacji fizycznej, a nie samodzielny dowód sabotażu.

Sensory i cztery load cells

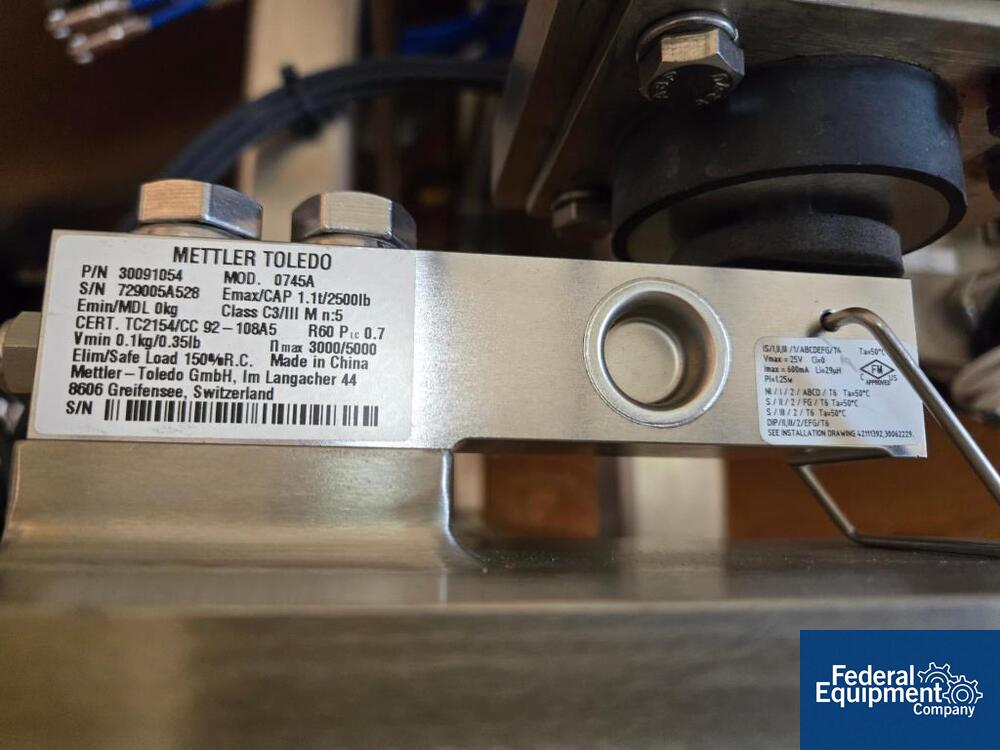

Standard rodziny przewiduje dwa wejścia pH, dwa DO, RTD w thermowellu, jednorazowy pomiar ciśnienia oraz cztery load cells. Opcjonalny CO2 może być mierzony sondą zanurzeniową lub torem zewnętrznym. Redundancja pH/DO ma wartość tylko wtedy, gdy historian zachowuje oba kanały, ich jakość, kalibrację, aktywny wybór i powód przełączenia.

Źródło: Federal Equipment, stock 4605-23, fotografia komponentu w exact-model.

Cztery punkty podparcia umożliwiają bilansowanie napełnienia, feedu i harvest. Należy zabezpieczyć wartości surowe i filtrowane, tare, współczynniki kalibracji, zakresy, status overload oraz historię zmian. Rozbieżność masy z sumą przepływów i zmianą poziomu może ujawnić błędne mapowanie, zaciśniętą linię, pracę pompy na sucho albo manipulację konfiguracją.

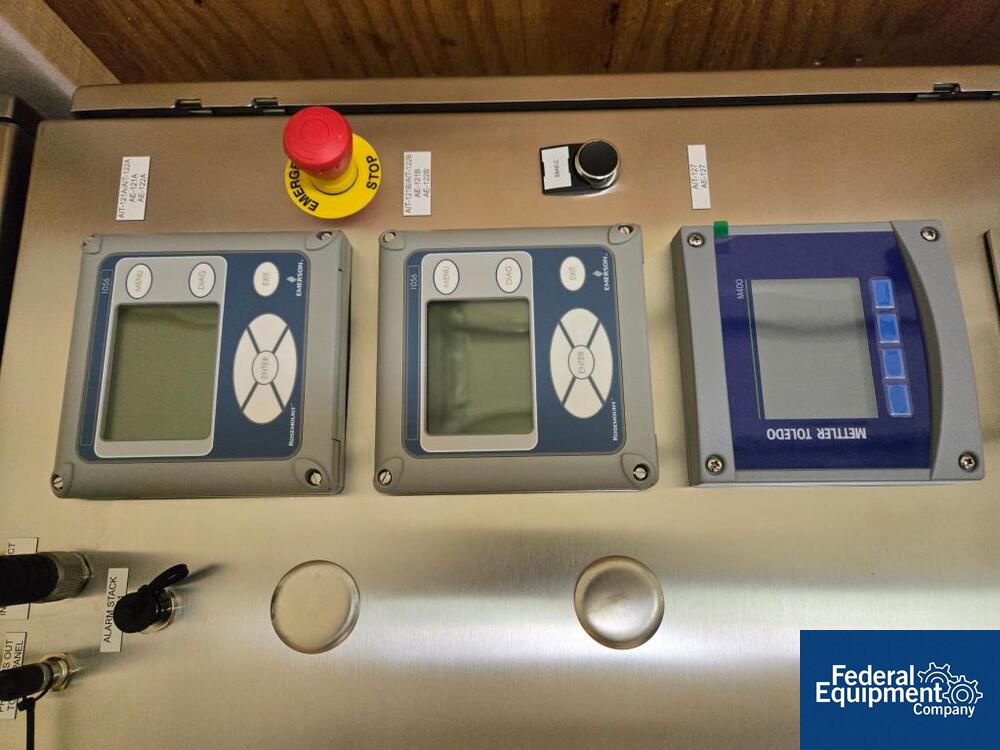

Na fotografii używanego systemu rozpoznawalne są przemysłowe transmittery procesowe, lecz ich dokładne kody zamówieniowe i firmware trzeba odczytać z tabliczek. Model transmittera jest oddzielnym składnikiem inwentarza; podatności i hasła nie mogą być przypisane do całego XDR wyłącznie na podstawie wyglądu panelu.

Gazy, MFC i pompy

Konfiguracja standardowa zawiera cztery mass flow controllers, a dwa dalsze są opcjonalne. Typowy projekt rozdziela air, O2, CO2, N2, overlay i gałęzie spargera, ale faktyczne przypisanie zależy od zamówienia. Dla każdego toru trzeba powiązać gaz fizyczny, zawór, MFC, zakres, jednostkę, współczynnik gazu, adres magistrali i tag PLC. Błędne mapowanie może prezentować poprawny procent na HMI, podczas gdy do worka trafia niewłaściwy gaz.

Cabinet mieści cztery pompy spośród głowic Watson-Marlow 114, 313 lub 520. Do dwóch pomp zewnętrznych można dołączyć przez PROFIBUS; plik danych wymienia serie 530, 630 i 730 zależnie od przepływu. Inwentarz powinien obejmować firmware napędów, kierunek, limit rpm, rozmiar tubing, współczynnik ml/rev, totalizer, adres i zachowanie po utracie komunikacji.

Źródło: Federal Equipment, stock 4605-23, widok elementów exact-model.

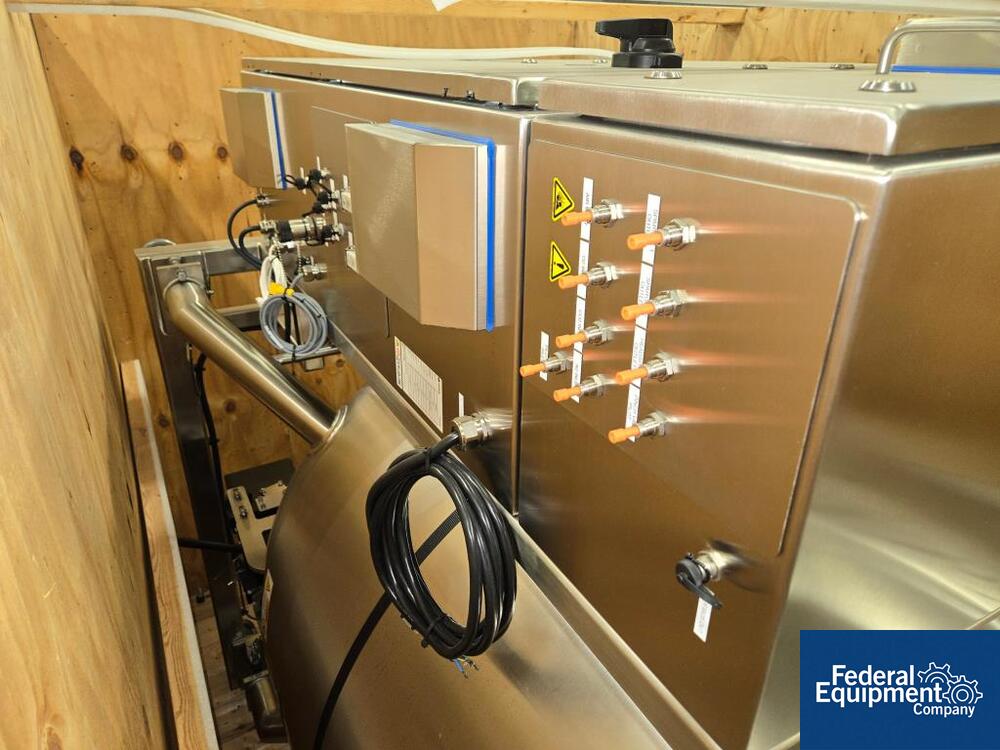

Gas management cabinet i główna szafa I/O rozdzielają funkcje gazowe, pompy, transmittery oraz zasilanie, lecz pozostają jednym systemem sterowania. Zamknięcie jednej szafy nie izoluje jej logicznie od PLC, receptur, kont, czasu systemowego ani historian. Schematy kablowe muszą odpowiadać serialowi i rewizji; fotografia jest pomocą terenową, a nie zamiennikiem dokumentacji.

Źródło: Federal Equipment, stock 4605-23, tylna część exact-model.

TCU i bilans cieplny

Opcjonalna TCU dla XDR-2000 ma według tabeli rodziny 9 kW mocy grzewczej i 1,5 HP chłodzenia. Jest to klasa jednostki, nie pełny bilans instalacji. Czas osiągnięcia temperatury zależy od objętości, medium, warunków otoczenia, przepływu i temperatury chłodziwa, izolacji oraz stanu płaszcza.

X-Station i sterowanie

Mobilna X-Station ma 19-calowy ekran dotykowy, klawiaturę i mysz do środowiska wash-down oraz wbudowany UPS. Tabela rodziny podaje 601 × 1466 × 798 mm i masę 146 kg. Automatyka wykorzystuje Rockwell/Allen-Bradley PLC/PAC, a komputer klasy serwerowej obsługuje HMI i historian. Jedna X-Station może zarządzać wieloma reaktorami, więc kompromitacja wspólnego hosta może wykraczać poza jeden batch i jeden vessel.

Oprogramowanie jest opisywane jako Figurate powered by AVEVA; w starszych instalacjach występują nazwy Wonderware i ArchestrA. Oficjalny materiał potwierdza Windows Server, AVEVA HMI, historian i platformę Allen-Bradley.

HMI udostępnia wartości PV/SP/CV, pompy, MFC, trending, alarmy i sekwencje. Mapping control wiąże pętle z urządzeniami wykonawczymi, wspiera split-range i lookup tables. Setpoint table może obejmować do 20 kroków, a alarmy poziomy HiHi/Hi/Lo/LoLo, deadband i odchylenia. Zmiana jednego mapowania lub jednostki może wpływać na kilka faz receptury, dlatego audit trail i niezależny eksport konfiguracji są ważniejsze niż zrzut pojedynczego ekranu.

Alternatywą jest integracja cabinet z Rockwell, Emerson DeltaV albo Siemens. W takim projekcie część kont, logów, licencji, receptur, kopii i historian może należeć do systemu zakładowego. Rekord XDR musi wtedy wskazywać właściciela kodu, platformę DCS, wersję, controller, interface specification i granicę odpowiedzialności dostawców.

Ethernet, PROFIBUS i porty

PROFIBUS jest potwierdzoną magistralą urządzeń polowych, a Ethernet obsługuje warstwę operatorską i integracje.

Producent opisuje indywidualne loginy, role Operator, Supervisor i Engineer, application execution control oraz fizyczne blokady nieużywanych portów USB i Ethernet.

Role, audit trail i 21 CFR Part 11

Funkcje wspierające 21 CFR Part 11 nie oznaczają automatycznej zgodności instalacji. Wynik zależy od konfiguracji kont, unikalności użytkowników, synchronizacji czasu, ochrony audit trail, podpisów, backupów, review, procedur i walidacji. Konto współdzielone albo ręczna zmiana zegara może osłabić dowody mimo obecności wymaganych ekranów.

Przy incydencie trzeba chronologicznie zabezpieczyć alarm/event database, historian, audit trail, recepturę, setpoint table, zmiany mapowania, logowania, działania Engineer, czas PLC/HMI/SQL oraz eksport raportów. Plik Excel lub PDF jest widokiem wtórnym. Natywna baza, log transakcyjny, konfiguracja i spójne źródło czasu mają większą wartość dowodową.

APS, perfuzja i granice przenoszenia konfiguracji

Standardowy Automated Perfusion System jest w materiale Cytiva opisany dla XDR-50, XDR-200 i XDR-500, nie dla XDR-2000. Wielkoskalowa perfuzja może istnieć jako projekt niestandardowy, ale nie wolno przypisywać klasycznemu XDR-2000 standardowych SKU, parametrów i logiki APS z mniejszych modeli.

To samo dotyczy receptur scale-up. Zachowanie stałego P/V, tip speed albo kLa prowadzi do różnych punktów rpm i gazowania. Przenoszenie ustawień wymaga modelu procesu i kwalifikacji; mechaniczne skopiowanie tabeli z XDR-1000 może przekroczyć możliwości worka, exhaust lub transferu ciepła.
