Cytiva Xcellerex X-platform X-2000

Xcellerex X-platform X-2000 jest największym obecnie oferowanym jednorazowym bioreaktorem mieszadłowym rodziny X-platform. Pracuje w zakresie 400–2000 L, ma numer produktu 29722353 i został wprowadzony w 2025 r. z myślą o produkcji komercyjnej. Bieżąca karta Cytiva przewiduje automatykę Figurate opartą na Rockwell Automation PlantPAx albo Emerson DeltaV. Wariant DCS jest więc podstawową cechą identyfikacyjną instalacji.

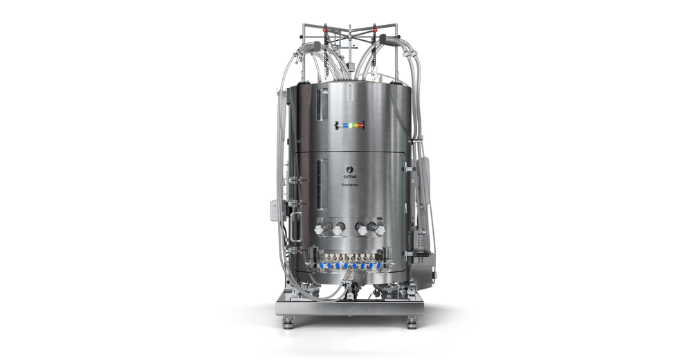

Źródło: oficjalna aplikacja demonstracyjna Cytiva X-platform, zasób podpisany X-2000.

Tożsamość modelu

Pełna nazwa katalogowa brzmi Xcellerex X-2000 bioreactor. Na bieżącej stronie produktu system ma numer 29722353, dostępność „Stock on request” i cenę na zapytanie. W materiałach występują również skróty X-platform X-2000, X-2000 i X2000.

Numer produktu jest istotny, ponieważ sekwencja nie jest ciągła: X-50 ma 29722349, X-200 — 29722350, X-500 — 29722351, natomiast X-2000 — 29722353. Nie należy automatycznie przypisywać brakującego 29722352 żadnemu modelowi.

Karta dotyczy nowej generacji X-platform. Starszy Xcellerex XDR-2000 jest odrębnym urządzeniem z inną konstrukcją vessel, workami ReadyKleer, napędem M40e i automatyką X-Station/AVEVA lub integracją z zakładowym DCS. Zbieżność producenta i liczby 2000 nie uprawnia do przenoszenia wymiarów, SKU, instrukcji, firmware ani zdjęć.

Minimalny zestaw identyfikacyjny konkretnej instalacji obejmuje:

• tabliczkę systemu z oznaczeniem X-platform X-2000, numerem produktu i serialem;
• quotation oraz BOM przypisane do numeru seryjnego;
• Configuration Specification, P&ID i rysunki as-built;
• zakres roboczy 400–2000 L;
• dokumentację worka i jego rewizji;
• jednoznaczne wskazanie wariantu PlantPAx albo DeltaV.

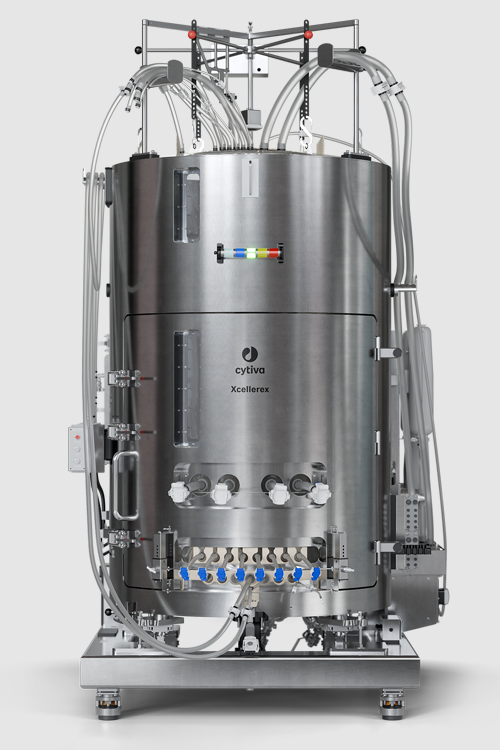

Źródło: oficjalna karta produktu Cytiva Xcellerex X-platform, obraz opisany jako front X-2000.

Premiera i stan oferty

Cytiva ogłosiła rozszerzenie X-platform o pojemności 500 i 2000 L 25 marca 2025 r. Informację powtórzył Danaher w podsumowaniu innowacji za 2025 r. Bieżący katalog z 2026 r. pokazuje X-2000 jako jeden z czterech produktów możliwych do dodania do zapytania ofertowego. Nie jest to zatem koncepcja ani zapowiedź.

Data wprowadzenia rodziny nie zastępuje historii egzemplarza. Dla instalacji należy zapisać daty zamówienia, FAT, wysyłki, SAT, IQ/OQ, dopuszczenia do produkcji i wszystkich zmian. W młodej platformie różnice pomiędzy pierwszymi i późniejszymi dostawami mogą obejmować komponenty szafy, obrazy systemowe, rewizje worków lub bibliotekę Figurate.

Skala 400–2000 L

Oficjalne FAQ podaje minimum 400 L i maksimum 2000 L. Z granic wynika matematyczny turndown 5:1. Nie jest to wydajność produkcyjna ani deklaracja objętości harvestu: wynik zależy od trybu batch, fed-batch lub perfusion, stężenia produktu, bleed, retencji komórek i strat operacyjnych.

Model X-platform	Zakres roboczy	Typowy etap według materiałów producenta
X-50	10–50 L	rozwój procesu
X-200	40–200 L	rozwój i pilot
X-500	100–500 L	scale-up i produkcja
X-2000	400–2000 L	produkcja komercyjna

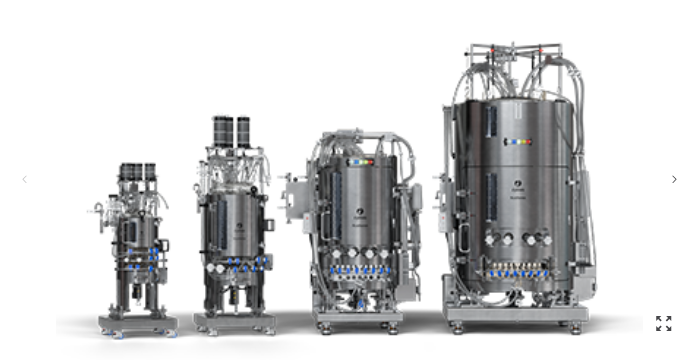

Źródło: oficjalna karta produktu Cytiva; ilustracja rodzinna, a nie specyfikacja wspólnego hardware.

Zakresy skal zachodzą na siebie, a Cytiva udostępnia aplikację Bioreactor Scaler do pracy z kryteriami P/V, tip speed, czasu mieszania i kLa.

Zastosowania biologiczne

Producent wskazuje hodowlę ssaczych komórek w zawiesinie, wytwarzanie przeciwciał monoklonalnych oraz wektorów wirusowych. Cztery standardowe konfiguracje worka obejmują fed-batch i perfusion. Nie znaleziono potwierdzenia, że X-2000 jest przeznaczony do fermentacji microbial wymagającej typowych dla niej gęstości mocy i wydajności chłodzenia.

Wektor wirusowy, mAb i inne produkty biologiczne mają odmienne krytyczne parametry procesu. Z perspektywy OT ta sama awaria może wpływać na jakość inaczej: chwilowa utrata DO, niewłaściwe dozowanie antypianki, przegrzanie albo zmiana profilu feed mogą nie przerwać batchu, ale unieważnić jego jakość. Ocena incydentu musi korelować logi automatyki z rekordem partii i wynikami analitycznymi.

Trzy moduły systemu

Architektura fizyczna rodziny składa się z trzech oddzielnie obudowanych elementów:

1. bioreactor vessel;
2. cabinet assembly;
3. human-machine interface.

Cabinet zawiera zasilanie oraz komponenty zarządzania gazami, cieczami i sensorami. Może zostać ustawiony po lewej lub prawej stronie vessel. HMI jest osobnym stanowiskiem z ekranem dotykowym 21,5 cala, przemysłową klawiaturą i myszą do cleanroom.

Modułowość zwiększa liczbę granic, które należy objąć inwentaryzacją: przewody zasilające, I/O, sieć, połączenia napędu, urządzenia gazowe, TCU, pompy i sensory. Fotografia samego zbiornika nie dokumentuje konfiguracji sterowania. Dla postępowania potrzebny jest widok całego stanowiska wraz z cabinet, HMI, szafami zakładowymi i urządzeniami peryferyjnymi.

Vessel i górny hanger

Naczynie ma szeroko otwierane drzwi, baffles, prowadzenie kabli oraz sztywną podstawę worka z mechanizmem ustalającym. Producent wykorzystał CFD do rozmieszczenia napędu, przegród i linii dodatków. Dokładny X-2000 ma rozbudowaną konstrukcję nad naczyniem, którą galeria opisuje jako top showing hanger.

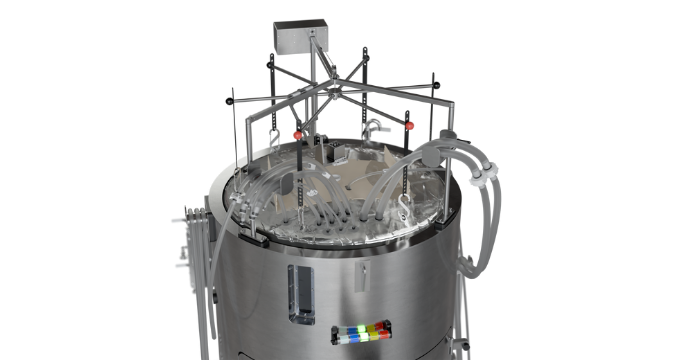

Źródło: oficjalna galeria Cytiva, obraz podpisany „X-2000 bioreactor top showing hanger”.

Instalacja worka

Sztywna podstawa impellera i mechanizm latching mają poprawiać osiowanie worka oraz ograniczać uszkodzenia. FAQ wymienia single-stage impeller i procedurę instalacji przez inflację jako elementy upraszczające setup. Opakowanie ma chronić biocontainer podczas transportu, magazynowania i rozpakowania.

Przy 2000 L błędne osadzenie nie jest drobną niezgodnością. Może spowodować problem z połączeniem napędu, naprężenie filmu, nieprawidłowe położenie portów albo kontakt worka z elementem vessel. Logika powinna rozróżniać komendę startu od potwierdzenia stanów mechanicznych i rzeczywistej prędkości.

Impeller exact X-2000

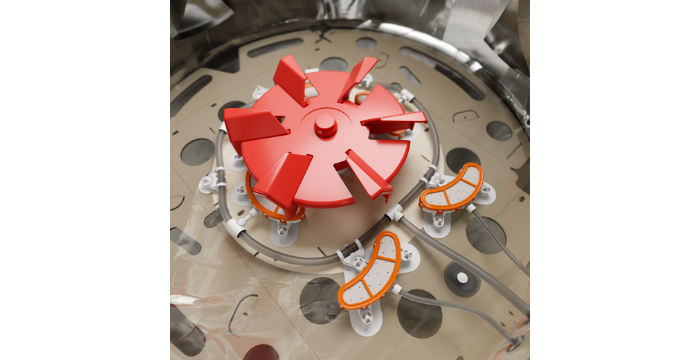

Galeria producenta zawiera zdjęcie wirnika dokładnego X-2000. Pokazuje centralny zespół osadzony w sztywnej podstawie worka oraz widoczne elementy prowadzące. Jest to dowód geometrii konkretnej skali, ale nie dokumentacja wymiarowa.

Źródło: oficjalna galeria Cytiva, obraz podpisany „X-2000 bioreactor impeller image”.

W historianie należy zachować setpoint rpm, wartość zwrotną, enable, tryb, status napędu, prąd lub moment, fault code i interlock permissive. Atak lub błąd konfiguracji może zmienić tylko skalowanie sygnału, dlatego porównanie zadania z feedbackiem logicznym nie zawsze dowodzi rzeczywistych obrotów.

Sparger i transfer gazu

Konstrukcja rodziny ma trzy główne elementy sparge do transferu tlenu oraz opcjonalny pojedynczy element do ograniczania metabolicznego CO2. Centralny dolny impeller i sparger mają obsługiwać szeroki zakres gęstości komórek oraz mocy mieszania.

W skali 2000 L manipulacja skalowaniem MFC może dawać wiarygodny trend procentowy przy błędnym przepływie fizycznym. Kontrola powinna porównywać konfigurację urządzenia, engineering units w DCS, świadectwo kalibracji i niezależny bilans zużycia gazu.

Kamera IR do piany

Kamera do wczesnego wykrywania i kontroli piany występuje w większych X-platform X-500 i X-2000.

Exhaust dostępny z poziomu podłogi

W X-500 i X-2000 zespoły filtrów gazów wylotowych są dostępne z poziomu podłogi, co ogranicza konieczność pracy na wysokości.

Cztery standardowe worki

Cytiva opisuje cztery application-ready bag designs: Fed-batch I, Fed-batch II, Perfusion I i Perfusion II. Worki wykorzystują film Allegro.

Sensory i PAT

Karta rodziny wymienia pH, DO, rozpuszczony CO₂, viable cell density, ciśnienie i temperaturę.

HMI 21,5 cala

HMI ma kolorowy ekran dotykowy 21,5 cala oraz przemysłową klawiaturę i mysz.

Nie można przenosić z instrukcji X-50/X-200 konta OITUser, nazwy PASS-01 czy Windows Server 2022 bez potwierdzenia dla konkretnego X-2000. Są to wartościowe punkty kontrolne tylko dla pasującej dostawy PlantPAx. Wariant DeltaV może korzystać z centralnych stacji operatorskich klienta i nie mieć analogicznego serwera lokalnego.

Dwie architektury automatyki

FAQ Cytiva mówi wprost: systemy działają na Figurate powered by Rockwell Automation PlantPAx DCS lub DeltaV DCS. W inwentarzu pole automation variant jest obowiązkowe. Logo Figurate nie identyfikuje stosu bazowego.

PlantPAx i DeltaV różnią się kontrolerami, formatami projektów, serwerami, licencjami, mechanizmami batch, narzędziami engineering i cyklem poprawek. Źródła z jednego wariantu nie mogą służyć do orzekania wersji lub podatności drugiego.

Wariant PlantPAx

Rodzinny data file dla X-50/X-200 opisuje warstwy PASS, HMI i ControlLogix oraz FactoryTalk View, Batch i Historian. Jest to przydatny model odniesienia dla oferowanego wariantu PlantPAx, lecz nie stanowi exact BOM X-2000.

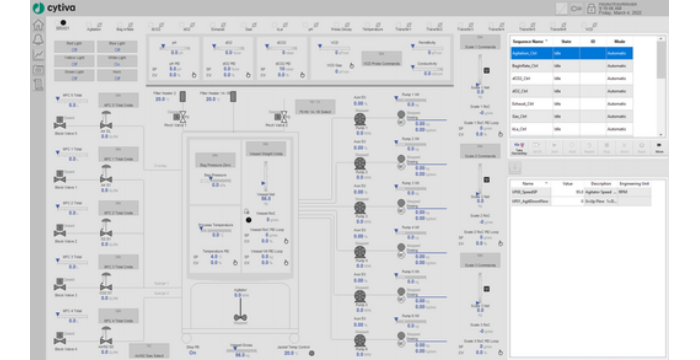

Źródło: oficjalna karta Cytiva X-platform, obraz rodzinny „PlantPAx screen shot X-platform”; nie potwierdza wersji konkretnego X-2000.

EtherNet/IP, Modbus i mechanizmy znane z mniejszych X-platform są hipotezą do weryfikacji, nie potwierdzonym portem X-2000. Pasywna obserwacja i eksport konfiguracji są lepsze niż aktywne skanowanie systemu prowadzącego batch.

Wariant DeltaV

Oficjalny data file Figurate DCS z czerwca 2026 r. obejmuje X-platform 50–2000 L. Biblioteka opiera się na Emerson PCSD v13. Domyślna platforma to DeltaV v15, a dla części jednostek dostępne jest v13.3.1 lub nowsze. Grafika może używać iFIX PCSD HCD v13 albo DeltaV Live.

Pakiet Figurate zawiera named sets, setup data, composites, klasy control/equipment/unit module, phase classes, definicje I/O, grafikę i wykresy. Receptury, złożone operations i unit procedures są customizacją projektową. Rzeczywista instancja jednostki wynika z Configuration Specification, nie z samej biblioteki bazowej.

Standardowa dostawa nie obejmuje hardware DeltaV, licencji, serwerów, komputerów ani infrastruktury sieciowej, chyba że dodano je jako customizację. X-2000 może więc być jednostką w istniejącym centralnym DeltaV zakładu albo częścią osobno dostarczonego systemu. Granica odpowiedzialności musi wynikać z kontraktu i architektury as-built.

Licencja Figurate jest wiązana z numerem seryjnym sprzętu bioprocesowego. Użytkownik może modyfikować konfigurację, ale nie przenosić jej do innej jednostki.

Dokumentacja wariantu DeltaV

Cytiva wymienia w typowym pakiecie:

• design specifications unit, phase, equipment module i control module;
• configuration specifications z wartościami parametrów;
• I/O list z punktami i konfiguracją;
• unit user manual, General Specification i P&ID;
• software white paper oraz Validation Support File;
• database merge procedure i raport merge test;
• verification and defect summary report.

Nie wszystkie dokumenty testowe są publicznie przekazywane; część może być dostępna do wglądu podczas audytu. PDF nie zastępuje natywnego eksportu, ponieważ nie zachowuje wszystkich atrybutów, zależności biblioteki, checksum i historii zmian.

Sieć i integracje

Połączenia z MES, zakładowym historianem, LIMS, centralnym DCS, PAT i perfusion rozszerzają granicę systemu. Dla każdej relacji należy zapisać inicjatora, kierunek, protokół, konto, certyfikat, częstotliwość, tagi i zachowanie po utracie łączności. Dwukierunkowy zapis setpointów, receptur lub faz wymaga szczególnie mocnej autoryzacji.

Informacja marketingowa o zdalnym wsparciu nie potwierdza aktywnego tunelu. Potrzebne są dowody: urządzenie brzegowe, klient VPN, konto dostawcy, MFA, reguła czasowa, log sesji, właściciel zgody i procedura awaryjnego odłączenia.

Dane procesowe i audit trail

W PlantPAx dane mogą trafiać do FactoryTalk Historian, a batch do FactoryTalk Batch. W DeltaV rejestracja zależy od infrastruktury klienta i projektu Figurate. Niezależnie od wariantu minimalny zakres obejmuje:

• setpoint, process value, quality/status i tryb auto/manual/cascade;
• alarmy, acknowledgements, shelving, suppressions i bypassy;
• receptury, fazy, przejścia, hold, abort i restart;
• audit trail operatorów i inżynierów;
• downloady kontrolera, forces i zmiany konfiguracji;
• stany kamery piany, progi i wynik automatycznej reakcji;
• logi kont, zdalnego dostępu, usług i synchronizacji czasu;
• backupy sprzed zdarzenia oraz eksport aktualnego projektu.

Znaczenie skali produkcyjnej

Segmentacja powinna oddzielać jednostkę, serwery automatyki, EWS, historian/MES, urządzenia PAT i dostęp dostawcy. Reguły zapisów muszą być węższe niż reguły odczytu, a ścieżka awaryjna opisana i regularnie testowana.

Cena i TCO

X-2000 jest produktem P5 z ceną na zapytanie. Nie znaleziono wiarygodnej publicznej ceny kompletnego stanowiska. Zakres wyceny zależy od worka, sond, pomp, MFC, TCU, wariantu DCS, serwerów, licencji, integracji, dokumentacji walidacyjnej i usług.

W Figurate DeltaV standard wyłącza hardware DCS, licencje, serwery, komputery i sieć, o ile nie zamówiono customizacji. Sama pozycja bioreaktora może więc nie obejmować znacznej części infrastruktury OT. TCO obejmuje również jednorazowe worki, kwalifikację, cyberutrzymanie, patchowanie, kopie, testy restore, szkolenie i serwis.
