Cytiva Xcellerex X-platform X-500

Xcellerex X-platform X-500 jest jednorazowym bioreaktorem mieszadłowym Cytiva o zakresie roboczym 100–500 L. Model o numerze produktu 29722351 wprowadzono do sprzedaży w 2025 r. jako skalę pośrednią pomiędzy X-200 i X-2000. Bieżąca karta producenta dopuszcza dwie architektury automatyki: Figurate powered by Rockwell Automation PlantPAx albo Figurate powered by Emerson DeltaV. Wariant DCS jest zatem częścią identyfikacji egzemplarza, a nie szczegółem wspólnym dla wszystkich X-500.

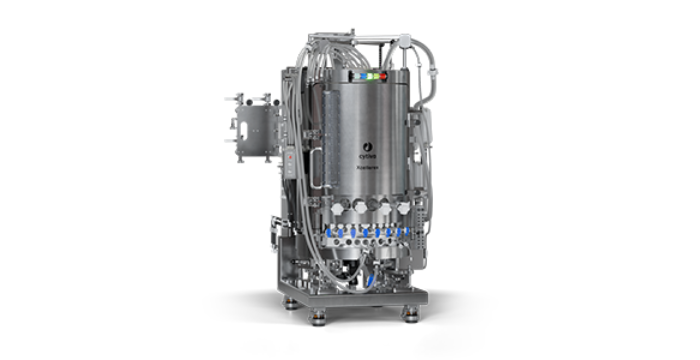

Źródło: oficjalna aplikacja demonstracyjna Cytiva X-platform, zasób modelu X-500; kadr przeglądarkowy z oryginalnego obrazu producenta.

Tożsamość i granica modelu

Pełna nazwa handlowa brzmi Xcellerex X-platform X-500 bioreactor. Oficjalny katalog przypisuje systemowi numer 29722351, stan „Stock on request” i cenę na zapytanie. W materiałach występują też formy X-platform X-500, X-500 i X500.

Karta dotyczy wyłącznie nowej generacji X-platform. Nie należy do niej włączać starszego Xcellerex XDR-500, mimo tego samego producenta i nominalnej pojemności. XDR-500 ma odmienny vessel, worki ReadyKleer, mechanikę M40e i architekturę X-Station/AVEVA lub integrację z DCS. Nie są również exact-match zdjęcia X-2000, choć ten większy model dzieli część nowych rozwiązań ergonomicznych.

Najpewniejszy zestaw identyfikacyjny obejmuje:

• tabliczkę systemu z numerem produktu 29722351 i numerem seryjnym;
• nazwę X-platform X-500 w dokumentacji zamówienia;
• zakres roboczy 100–500 L;
• wygląd vessel nowej generacji, zgodny z oficjalną galerią;
• numer i rewizję Configuration Specification oraz Turnover Package;
• wskazanie wariantu PlantPAx albo DeltaV.

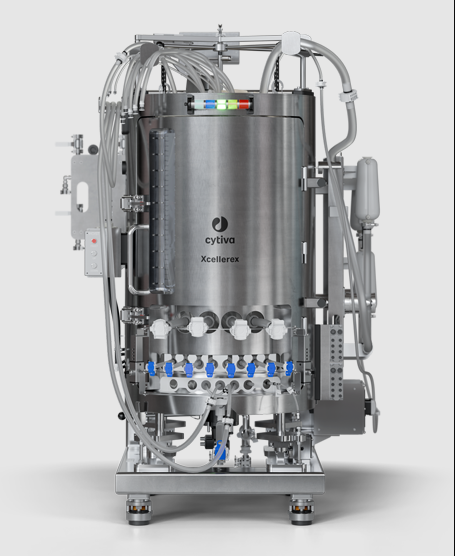

Źródło: oficjalna karta produktu Cytiva Xcellerex X-platform, obraz podpisany przez producenta „Xcellerex X-500 bioreactor”.

Chronologia i stan oferty

Cytiva ogłosiła rozszerzenie X-platform o 500 i 2000 L w marcu 2025 r. Danaher wymienił oba formaty w podsumowaniu innowacji za 2025 r. Bieżąca strona produktu z 2026 r. pokazuje cztery warianty: X-50, X-200, X-500 i X-2000. X-500 nie jest więc zapowiedzią ani prototypem; jest produktem zamawianym ofertowo.

Data premiery nie określa wieku konkretnej instalacji. W postępowaniu technicznym trzeba zachować datę zamówienia, FAT, wysyłki, SAT, IQ/OQ, uruchomienia produkcji i kolejnych aktualizacji. Pierwsze egzemplarze mogą różnić się hardware lub obrazem systemowym od dostaw późniejszych.

Skala 100–500 L

Zakres roboczy X-platform X-500 wynosi 100–500 l, co odpowiada turndown 5:1.

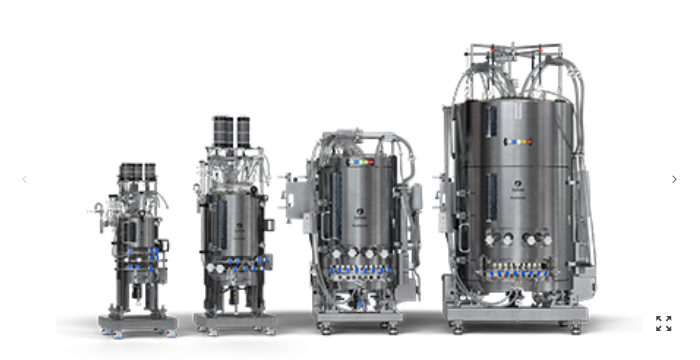

Źródło: oficjalna karta produktu Cytiva; producent opisuje obraz jako cztery skale 50, 200, 500 i 2000 L.

Zakres objętości nie jest wydajnością produkcyjną. Rzeczywista wielkość zbioru zależy od trybu batch/fed-batch/perfusion, stężenia produktu, czasu kampanii, bleed/harvest i strat. Cytiva wskazuje hodowle ssaczych komórek w zawiesinie, produkcję przeciwciał monoklonalnych i wektorów wirusowych. Nie znaleziono potwierdzenia, że X-500 jest fermentorem microbial/MO.

Architektura modułowa

X-platform składa się z trzech oddzielnie obudowanych części:

1. bioreactor vessel;
2. cabinet assembly;
3. human-machine interface.

Cabinet mieści zasilanie, zarządzanie gazami i cieczami oraz komponenty pomiarowe. Może stać po lewej albo prawej stronie naczynia. Rozdzielenie modułów ułatwia wpasowanie w cleanroom, ale zwiększa liczbę przewodów, złączy i fizycznych granic do inwentaryzacji.

Vessel, drzwi i instalacja worka

Naczynie ma szeroko otwierane drzwi, baffles i system prowadzenia kabli. Położenie dolnego, centralnego napędu, przegród i linii dodatków projektowano z użyciem CFD. Producent wskazuje sztywną podstawę worka oraz mechanizm jego ustalania, które mają ułatwiać powtarzalną instalację i zmniejszać ryzyko uszkodzenia.

Przy odbiorze warto dokumentować drzwi, zatrzaski, podparcie podstawy worka, napęd, osłony, baffles, window/scale, przepusty i prowadzenie przewodów. Błąd mechaniczny może skutkować niewłaściwym sprzęgnięciem mieszadła lub uszkodzeniem filmu, mimo że sterownik raportuje poprawną komendę.

Mieszadło i spargery

X-platform ma centralny, dolny impeller oraz sparger projektowane do transferu tlenu i mieszania w szerokim zakresie gęstości komórek. Konstrukcja spargera obejmuje trzy główne elementy transferu tlenu i opcjonalny element do ograniczania metabolicznego CO2. Producent podkreśla zarówno procesy wysokiej gęstości, jak i łagodne mieszanie dla niższych gęstości.

Kamera IR do wykrywania piany

Kamera oparta na podczerwieni jest cechą X-500 i X-2000; producent wyraźnie wyłącza z tego stwierdzenia mniejsze X-50/X-200. Ma wykrywać pianę wcześniej i umożliwiać automatyczną reakcję. To istotny nowy tor pomiarowy w porównaniu ze starszymi kartami X-platform.

Filtry exhaust dostępne z poziomu podłogi

Dla X-500 i X-2000 zespoły filtrów gazów wylotowych są dostępne z poziomu podłogi. Rozwiązanie ogranicza pracę operatora na wysokości i upraszcza wymianę filtrów oraz grzałek. Nie dowodzi jednak liczby filtrów ani logiki automatycznego przełączenia w X-500; informacje z instrukcji X-50/X-200 nie mogą być przeniesione bez potwierdzenia.

Cztery application-ready bags

Producent oferuje cztery standardowe projekty worków: Fed-batch I, Fed-batch II, Perfusion I i Perfusion II. Są to poziomy wyposażenia od prostych hodowli do złożonej perfuzji. Worki X-platform wykorzystują film Allegro i są dostarczane w opakowaniu zaprojektowanym pod ochronę podczas transportu i rozpakowania.

Kontrola przyjęcia powinna zapisać wariant, SKU, revision, lot, datę sterylizacji, datę ważności, dawkę gamma, numer rysunku i zgodność portów z recepturą. Wariant worka wpływa nie tylko na fluidykę, ale też na dozwolone sondy, spargery, exhaust i logikę faz.

Pomiary, sondy i PAT

Strona rodziny wymienia pomiary pH, DO, rozpuszczonego CO₂, viable cell density, ciśnienia i temperatury; konfiguracja sond jest zamówieniowa.

Kalibracja i mapowanie sensora są częścią granicy bezpieczeństwa. Dla każdej sondy należy zebrać producenta, model, serial, firmware transmitera, zakres, jednostkę, datę wzorcowania, sygnał fizyczny/protokół oraz tag DCS. Analizator PAT z własnym komputerem lub usługą sieciową jest odrębnym aktywem, nawet jeśli jego wynik pojawia się na faceplate X-500.

Rodzinna dokumentacja PlantPAx opisuje kalibrację sond z użyciem portów USB i komunikacji bezprzewodowej na HMI. Nie potwierdza to identycznej realizacji w każdym X-500 ani wariancie DeltaV. Należy zweryfikować faktyczny workflow, blokady nośników i logowanie operacji kalibracyjnych.

HMI 21,5 cala

Operator korzysta z HMI z kolorowym ekranem dotykowym 21,5 cala, przemysłową klawiaturą i myszą przeznaczonymi do cleanroom. HMI jest osobnym modułem, więc jego komputer, system operacyjny, nośniki i porty należy ująć oddzielnie od kontrolera procesu i serwerów.

Dwa profile automatyki

FAQ producenta z 2026 r. mówi wprost, że X-platform pracuje na Figurate powered by PlantPAx DCS albo DeltaV DCS. W rekordzie inwentarzowym pole „automation variant” jest zatem obowiązkowe. Te dwa warianty mają inne kontrolery, serwery, narzędzia inżynierskie, formaty backupu i cykle poprawek.

X-platform X-500 jest oferowany ze stosem Rockwell PlantPAx albo Emerson DeltaV; logo Figurate nie identyfikuje wybranego stosu automatyki.

Wariant PlantPAx

Rodzinna karta X-platform opisuje PlantPAx z trzema głównymi elementami: Process Automation System Server (PASS), interaktywnym HMI i kontrolerami ControlLogix obsługującymi proces ciągły oraz batch. Aplikacje obejmują FactoryTalk View, FactoryTalk Batch i FactoryTalk Historian.

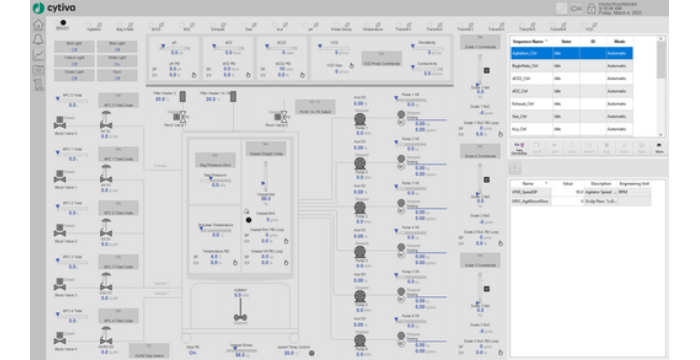

Źródło: oficjalna karta Cytiva X-platform, obraz podpisany „PlantPAx screen shot X-platform”; jest to widok rodzinny, nie dowód wersji konkretnego X-500.

EtherNet/IP i Modbus występują w dokumentacji mniejszych X-platform; dla X-500 topologia zależy od konfiguracji zamówienia.

Wariant DeltaV

Oficjalna karta Figurate DCS z czerwca 2026 r. potwierdza obsługę X-platform w rozmiarach 50–2000 L. Biblioteka jest oparta na Emerson PCSD v13. Domyślna platforma to DeltaV v15; dla części jednostek dostępne jest v13.3.1 lub nowsze. Grafika może wykorzystywać iFIX PCSD HCD v13 albo DeltaV Live.

Figurate dostarcza named sets, setup data, composite, klasy control/equipment/unit module, phase classes, I/O definitions, grafikę i wykresy. Receptury, złożone operacje i unit procedures są konfigurowane projektowo zgodnie ze specyfikacją klienta. Instancja jednostki obejmuje moduły, grafikę, wykresy, I/O i wartości parametrów.

Standardowa dostawa Figurate DeltaV nie obejmuje hardware DeltaV, licencji, serwerów, komputerów ani infrastruktury sieciowej. Mogą być dodane jako customizacja. Oznacza to, że dwa X-500 z DeltaV mogą należeć do całkowicie różnych domen, wersji kontrolerów i modeli odpowiedzialności: lokalnego, dostarczonego systemu albo centralnego DCS zakładu.

Licencja Cytiva wiąże konfigurację Figurate z numerem seryjnym sprzętu bioprocesowego, dla którego została sprzedana. Użytkownik może ją modyfikować, lecz nie powinien kopiować do innego urządzenia. W badaniu kluczowe jest więc powiązanie eksportu biblioteki z serialem X-500 i udokumentowanie lokalnych zmian.

Dokumentacja automatyki DeltaV

Typowy pakiet projektowy wymieniony przez Cytiva obejmuje:

• design specifications dla unit, phase, equipment module, control module i elementów wspólnych;
• configuration specifications z rzeczywistymi wartościami parametrów;
• listę I/O z punktami i parametrami konfiguracji;
• unit user manual;
• General Specification oraz P&ID;
• software white paper i Validation Support File;
• database merge procedure i raport testu merge;
• verification and defect summary report.

Dokumenty testowe produktu/projektu mogą być dostępne do wglądu podczas audytu, mimo że nie są publiczne. W porównaniu as-built szczególnie ważne są natywne eksporty, ponieważ PDF nie pokaże wszystkich atrybutów, checksum ani zależności biblioteki.

Sieć, integracja i zdalny serwis

Połączenie z MES, zakładowym historianem lub centralnym DCS zmienia granicę systemu. Dla każdej integracji należy zarejestrować kierunek, inicjatora, protokół, konto usługowe, certyfikat, częstotliwość, zakres tagów i zachowanie po utracie łączności. Szczególnie ryzykowne są dwukierunkowe zapisy setpointów, faz i receptur.

Dane, historian i audit trail

W wariancie PlantPAx historianem może być FactoryTalk Historian, a wykonanie procedur obsługuje FactoryTalk Batch. W wariancie DeltaV rejestracja danych, batch i audit trail zależą od architektury DCS klienta oraz zakresu projektu Figurate.

Minimalny eksport po incydencie obejmuje:

• wartości zadane i zmierzone, quality/status oraz tryby auto/manual/cascade;
• alarmy, acknowledgements, suppressions, shelving i bypassy;
• wykonanie batch, receptury, fazy, przejścia i hold/restart;
• audit trail operatora i inżyniera;
• zmiany konfiguracji, force tables i downloady kontrolera;
• logowania, sesje zdalne, logi usług i synchronizacji czasu;
• dane kamery piany lub przynajmniej jej stan, próg i alarmy;
• wersje i sumy backupów sprzed oraz po zdarzeniu.

Raport PDF nie zastępuje źródłowej bazy. Należy zachować strefę czasową, źródło czasu, retencję, kompresję, luki i konfigurację tagów. Dla korelacji przydatny jest jeden punkt odniesienia czasowego na PAC/DCS, HMI, serwerach, urządzeniach PAT i infrastrukturze sieciowej.

Cena i koszt cyklu życia

X-500 jest oferowany na zapytanie i należy do segmentu P5. Nie znaleziono wiarygodnej publicznej ceny kompletnego systemu. Wycena zależy od worka, sond, pomp, MFC, TCU, kamery, wariantu DCS, licencji, serwerów, integracji, dokumentacji walidacyjnej i usług.

W wariancie DeltaV standard Figurate wyłącza sprzęt DCS, serwery, komputery, sieć i licencje, o ile nie zostaną zamówione jako customizacja. Cena „bioreaktora” może więc nie obejmować znacznej części infrastruktury OT. Do TCO dochodzą worki jednorazowe, kwalifikacja, cyberutrzymanie, patchowanie, backupy, testy restore, szkolenie i umowa serwisowa.

Źródła

• Cytiva — Xcellerex X-platform bioreactors, bieżąca karta produktu
• Cytiva — oficjalna aplikacja demonstracyjna X-platform
• Cytiva — rozszerzenie X-platform o 500 i 2000 L, 25 marca 2025
• Danaher — 2025 Innovation Highlights
• Cytiva — Figurate DCS automation solutions, CY34918-11Jun26-DF
• Cytiva — wcześniejszy data file X-platform X-50/X-200, kontekst PlantPAx
• Rockwell Automation — PlantPAx documentation
• CISA ICSA-24-226-06 — FactoryTalk View SE / CVE-2024-7513
• NVD — CVE-2023-46289
• Rockwell Automation SD1698 — FactoryTalk Batch View / CVE-2024-45823
• Rockwell Automation PN1633 — ControlLogix communications / CVE-2023-3595
• NVD — CVE-2022-29957, historyczna podatność Emerson DeltaV
