Sartorius Biostat STR Generation 3 2000 — Biobrain

Biostat STR 2000 Generation 3 jest największym systemem rodziny: jednorazowy mieszadłowy bioreaktor 500–2000 L z lokalną automatyką Biobrain. Masa 2,3 t, platforma, obowiązkowe urządzenie podnoszące worek i przepływy gazu do 200 L/min kwalifikują go do krytycznego zasobu produkcyjnego. Wykonanie DeltaV jest osobnym rekordem.

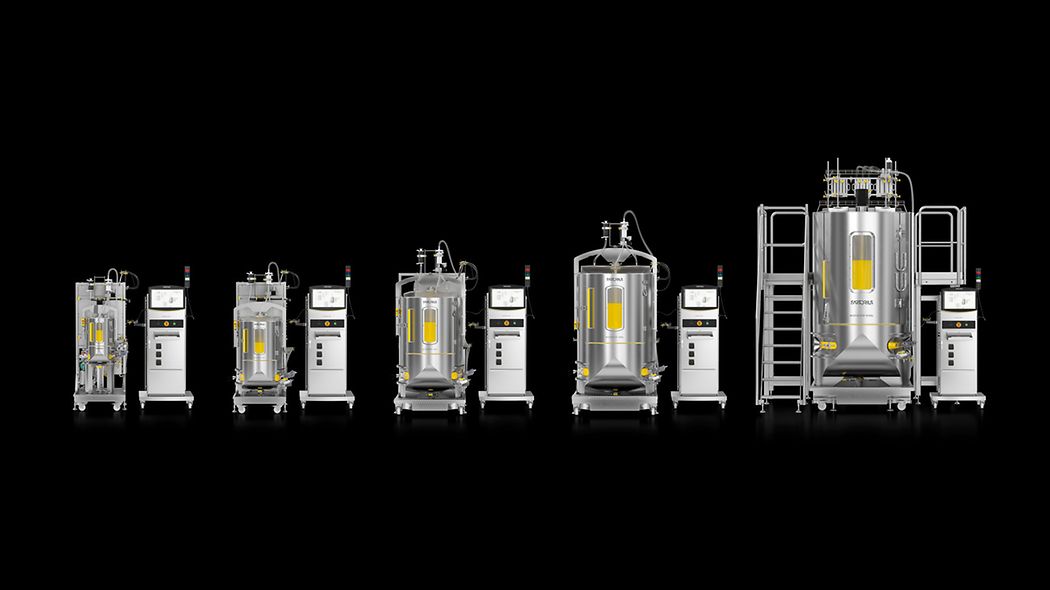

Rodzina Biostat STR 50–2000. Źródło obrazu: www.sartorius.com.

Skala i infrastruktura

Worek ma 2800 L total i 500–2000 L working, średnicę 1295 mm, wysokość 2330 mm, impeller 492 mm i odległość impellerów 640 mm. Górny impeller pozostaje nad cieczą do około 953 L i jest całkowicie zanurzony około 1266 L. Holder z platformą mierzy 3460 × 2676 × 3762 mm, zajmuje 9,3 m² i waży 2300 kg. Z ATF głębokość rośnie do 2757 mm.

Maksymalna prędkość wynosi 70 rpm. Sześć MFC ±1% FS obsługuje zakres 1–200 L/min dla spargera i overlay, 0,1 vvm microsparger i 0,2 vvm total. Standardowy worek ma SKU FRS304387-P, a lifting device stanowi obowiązkowe wyposażenie wariantu 2000 L.

Konstrukcja ma AISI 304L, skid, double wall, top drive, przednie drzwi i okna.

Proces, I/O i PAT

Warianty worków obejmują ring, micro, combi i intensified spargers, sensory SU/reusable pH i DO, Pt100, Viamass, do czterech wag oraz opcjonalny integrated XCell ATF. Wieża ma trzy WM314; można dodać pięć pomp przy tower i osiem przy media hub.

Interfejsy Biobrain: OPC UA, Industrial Ethernet, pięć RS-232 dla STR 2000, 4 AI i 4 AO oraz opcjonalny OPC DA converter.

Platforma Biobrain

Wieża ma 22″ HMI, 240 kg i safety shutdown.

Biobrain obsługuje role, konta lokalne/domenowe, lockout, auto-logoff, audit trail, reason-for-change, do 150 lokalnych trendów przez rok i 100 raportów batch.

Pakiet danych odbiorowych

Bez tego określenie „Biostat STR 2000 Gen 3” jest za mało precyzyjne dla analizy incydentu.

Worek i urządzenie podnoszące

W tej skali lifting device jest wymaganym elementem operacyjnym, nie opcjonalnym akcesorium.

Worek FRS304387-P jest konfiguracją standardową, nie pełnym katalogiem.

Platforma, nośność i przestrzeń

Wysokość 3,762 m wpływa na sufit, serwis i prace na wysokości.

Hydrodynamika i poziom

Górny wirnik pozostaje nad cieczą do około 953 L i jest zanurzony około 1266 L.

Napęd i VFD

Parametry VFD są backupowane.

Gazy do 200 L/min i exhaust

Każdy ma model, serial, gaz, zakres, jednostkę, adres i kalibrację.

Limity 0,1 vvm microsparger i 0,2 vvm total działają niezależnie od pętli DO.

TCU, Pt100 i temperatura

TCU ma osobny rekord: model, serial, firmware, medium, moc, przepływ, interfejs i limity. Pt100 0–150°C ma szerszy zakres niż dopuszczalny proces.

ATF i PAT

Opcjonalny XCell ATF poszerza system o pompę, filtr, ciśnienia i sekwencje. Nie wszystkie PAT dostępne w mniejszych skalach są automatycznie obecne w 2000 L.

Biobrain i wariant sprzętowy

Cause-and-effect rozdziela funkcje procesowe od ochronnych.

CVE mapuje się do składników, nie nazwy STR 2000.

OPC UA i ISA-88

Fazy ISA-88 mają warunki startu, timeout, hold/abort i bezpieczne zakończenie.

Pięć RS-232 i analogowe I/O

STR 2000 ma do pięciu RS-232 oraz 4 AI/4 AO.

Konta, audit trail i dane

Historia 150 zmiennych/rok i 100 raportów ma limity.

Eksporty otrzymują SHA-256 i trafiają do repozytorium append-only.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat STR Generation 3 2000 — Biobrain. Udokumentowana skala: 500–2000 L roboczo; 2800 L całkowicie. Biostat STR Generation 3 korzysta z Biobrain. Platforma wykonuje lokalne receptury, obsługuje PAT i udostępnia OPC UA do integracji nadrzędnej. Control tower ma IP65/NEMA 4X, a bagholder IP54/NEMA 12.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.
