Sartorius Biostat STR Generation 3 2000 for Emerson DeltaV

STR 2000 for Emerson DeltaV łączy największy holder Flexsafe Generation 3 z automatyką natywnie włączaną do zakładowego DCS.

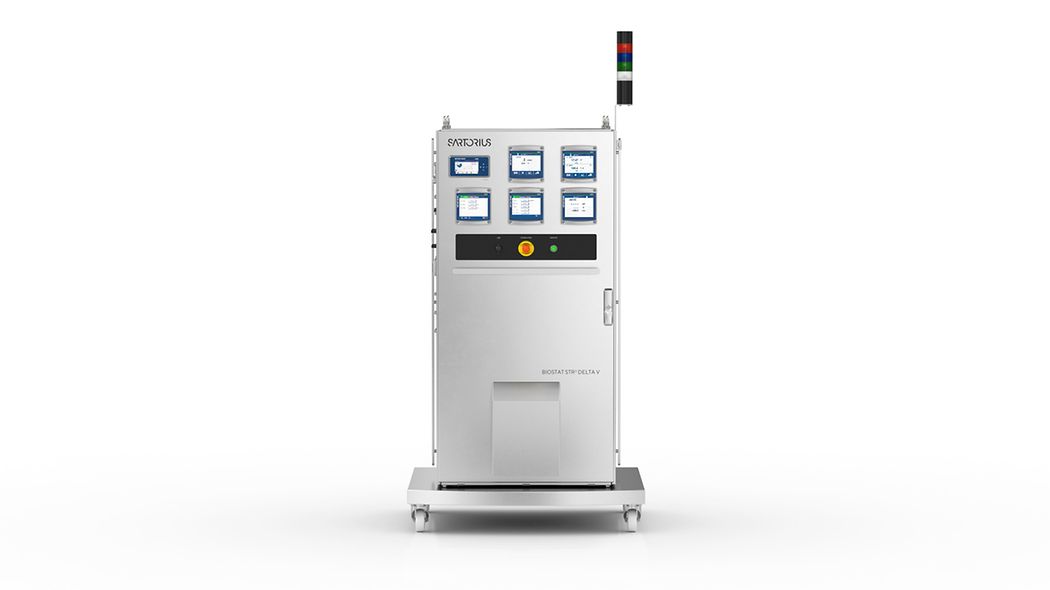

Szafa automatyki Biostat STR DeltaV. Źródło obrazu: www.sartorius.com.

Część procesowa

Flexsafe STR 2000 ma 2800 L total, 500–2000 L working, średnicę 1295 mm, wysokość 2330 mm i impeller 492 mm. Maksimum 70 rpm. Holder/platforma: 3460 × 2676 × 3762 mm, 9,3 m² i 2300 kg.

Osiem MFC ±1% FS obsługuje macro/micro/overlay w zakresie około 1,4–200 L/min w starszej karcie DeltaV. Gaz potrzebuje 4 bar, woda 2 bar, drain 40 L/min.

DCS jako część urządzenia

Szafa ma 1000 × 1050 × 1765 mm, 305 kg i AISI 304.

Osiem MFC rozdziela air/O2/N2/CO2 na macro, air/O2 na micro oraz air/CO2 na overlay.

S88 toolkit jest przeznaczony dla DeltaV batch v14/DeltaV Live i oparty na PCSD.

Geometria worka 2000 L

Worek ma 2800 L całkowicie, 500–2000 L roboczo, średnicę 1295 mm i wysokość 2330 mm. Wysokość cieczy przy górnym zakresie to około 1670 mm. Impeller ma średnicę 492 mm; odległość między mieszadłami wynosi 640 mm.

Dolny impeller jest całkowicie zanurzony przy około 395 L, czyli poniżej deklarowanego minimum roboczego 500 L. Górny nie dotyka powierzchni przy około 953 L, a jest całkowicie zanurzony przy około 1266 L.

Holder, platforma i obciążenia

Wymiary 3460 × 2676 × 3762 mm obejmują platformę. Masa 2300 kg również jest podana z platformą.

Platforma tworzy strefę pracy na wysokości.

Obowiązkowy bag lifting device

Datasheet oznacza bag lifting device jako wyposażenie obowiązkowe dla 2000 L, a dla 500 i 1000 L jako opcjonalne i mocno zalecane.

Napęd 70 rpm i energia mechaniczna

Maksymalna prędkość wynosi 70 rpm dla konfiguracji z dwoma trójłopatkowymi impellerami.

Gazowanie do 200 L/min

Osiem MFC ma dokładność deklarowaną jako ±1% full scale. Typowy zakres 1,4–200 L/min oznacza, że dobór FS wpływa na bezwzględny błąd i rozdzielczość przy małym przepływie. Producent dopuszcza alternatywne niższe zakresy na zamówienie.

Macro/ring, micro/combi sparger i overlay korzystają z kombinacji O2, N2, CO2 oraz powietrza. Maksimum wynosi 0,1 vvm dla micro spargera oraz 0,2 vvm łącznie.

Utilities: ciśnienie, chłodzenie i odpływ

Ciśnienie sprężonego powietrza oraz O2/N2/CO2 wynosi 4 bar. Woda chłodząca ma 2 bar, minimalną temperaturę 8 °C, maksymalną twardość 12 dH i odpływ 40 L/min. W mniejszych skalach odpływ wynosi 25 L/min, a ciśnienie wody 1,5 bar.

Gaz zgodnie z ISO 8573-1 ma być suchy, bez oleju i pyłu. Jakość źródła jest częścią procesu, choć nie zawsze mierzona online.

Brak SU exhaust cooler

Tabela akcesoriów oznacza SU exhaust cooler jako niedostępny dla 2000 L, choć jest dostępny w skalach 50–1000 L.

Main control cabinet i skid

Szafa AISI 304 ma 1000 × 1050 × 1765 mm bez carriage, footprint 1,05 m² i masę 305 kg.

Wariant PK onboard wykorzystuje primary i secondary DeltaV. W projekcie 2000 L ta decyzja wpływa na granicę skidu, szafy, odpowiedzialność utrzymania i cybersegmentację.

Switch, controller, CHARMs, converters, MFC, pompy, wagi, transmitter i lifting device tworzą rozproszony system.

DeltaV primary, secondary i device network

Device network obsługuje EtherNet/IP dla wag, pomp, sensorów i innych elementów.

EtherNet/IP na poziomie urządzeń

Dla urządzeń bez natywnego wsparcia używa się converterów, które mają własne firmware i często interfejs administracyjny.

S88 toolkit i lokalna własność kodu

Sartorius oferuje bibliotekę S88 dla DeltaV Batch version 14 i DeltaV Live, opartą na Emerson PCSD oraz doświadczeniu procesowym producenta.

Konta i zdalne utrzymanie

Nie istnieje jedno publiczne hasło modelu.

Komponenty platformy DeltaV

Platforma obejmuje DeltaV, Windows, PK/S/M, CHARMs, switche, MFC, pompy, wagi, konwertery i mechanizm podnoszenia.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat STR Generation 3 2000 for Emerson DeltaV. Udokumentowana skala: 500–2000 L roboczo. Wariant STR Generation 3 for Emerson DeltaV jest pre-engineered z CHARMs I/O, urządzeniami Brooks i Mettler Toledo oraz EtherNet/IP. Biblioteka S88 i template są opracowane dla DeltaV Batch 14 i DeltaV Live.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródła

• Oficjalna karta STR Gen3 DeltaV.
• Datasheet Generation 3 for Emerson DeltaV.
• Datasheet Flexsafe STR i geometria 2000 L.
