Sartorius Biostat STR Generation 3 200 for Emerson DeltaV

STR 200 for Emerson DeltaV jest natywnie integrowanym z DCS wariantem bioreaktora Flexsafe 50–200 L. Odmiana mechaniczna odpowiada rodzinie Gen 3; warstwa sterowania jest oparta na DeltaV i EtherNet/IP, a typowym HMI jest stacja zakładowa. Z tego względu karta jest oddzielona od STR 200 Biobrain/OPC UA.

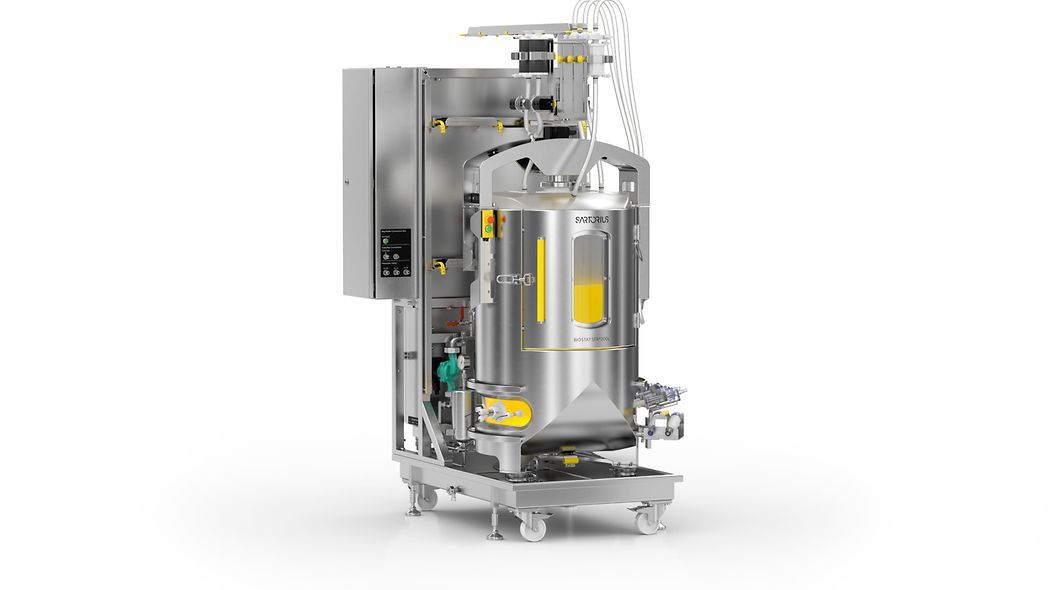

Biostat STR DeltaV 200 — bag holder. Źródło obrazu: www.sartorius.com.

Parametry 200 L

Worek ma 280 L całkowicie i 50–200 L roboczo, średnicę 585 mm, wysokość 1055 mm i impeller 225 mm. Holder waży 445 kg, ma 815 × 1291 × 1977 mm oraz 1,05 m². Maksimum mieszadła wynosi 150 rpm.

Osiem MFC ma ±1% FS. Sparger i overlay obsługują około 0,08–20 L/min; alternatywne niższe zakresy są ofertowe.

Sensory obejmują Pt100, SU/optyczne i elektrochemiczne pH/DO oraz load cells; Viamass jest opcjonalny.

DCS i device network

PK controller onboard korzysta z dwóch połączeń DCS; zewnętrzny PK albo S/M dodaje trzeci port device network.

M12/Amphenol zwiększa odporność mechaniczną połączenia, natomiast uwierzytelnienie komunikacji CIP pozostaje funkcją warstwy protokołu i systemu sterowania.

Opcjonalny toolkit wspiera DeltaV batch v14/DeltaV Live, ANSI/ISA-88 i Emerson PCSD.

Granica między DeltaV i Biobrain

Wariant DeltaV jest przygotowany do natywnego włączenia w DCS.

Nie przenosi się między nimi liczby MFC, funkcji OPC UA, wersji systemu ani procedur dostępu.

Skala 200 L pozostaje osobną kartą od 50 i 500 L. Ma inne rpm, przepływy, holder i pierwszy opcjonalny bag lifting, a jednocześnie często łączy rozwój z wcześniejszą fazą produkcji. Skutek błędnej receptury jest większy niż w 50 L.

Geometria i progi napełnienia

Worek Flexsafe ma 280 L total, 50–200 L working, średnicę 585 mm i wysokość 1055 mm. Wysokość cieczy wynosi około 783 mm. Impeller 225 mm zachowuje stosunek d2/d1 0,38, spójny z rodziną.

Dolny impeller jest w pełni zanurzony przy 50 L, górny nie dotyka powierzchni przy około 95 L, a jest całkowicie zanurzony przy około 125 L.

BOM worka oraz konfiguracja impellerów są częścią parametrów bezpieczeństwa.

Holder i opcjonalny lifting

Holder waży 445 kg i ma footprint 1,05 m², równy footprintowi głównej szafy z carriage. Holder jest obsługiwany bez drabiny i platformy; bag lifting device jest dostępny opcjonalnie.

Napęd do 150 rpm

Limit 150 rpm dotyczy standardowej geometrii. Transfer ze STR 50 nie polega na zachowaniu tej samej liczby rpm; używa P/V, tip speed, kLa i kryteriów procesu.

Gazowanie 0,08–20 L/min

Typowy zakres 0,08–20 L/min jest właściwy dla skali 200, a producent dopuszcza niższe zakresy na zamówienie.

Dokładność ±1% FS oznacza, że błędny dobór zakresu obniża jakość przy małym przepływie.

Każdy MFC potrzebuje modelu, gazu, kalibracji, firmware, adresu i tagu.

Media control hub, pompy i wagi

Kalibracja pompy obejmuje przewód, medium, kierunek i zakres.

Czujniki procesu i load cells

Viamass jest opcją.

Szafa główna i wariant kontrolera

Szafa AISI 304 ma 1000 × 1050 × 1765 mm, 1,05 m² i 305 kg.

Wariant wpływa na własność switchy, kabli, adresacji i backupu.

EtherNet/IP na urządzeniach

Każdy endpoint ma firmware, EDS, adres, assembly instance i parametry czasu.

Biblioteka S88, klasy i instancje

Toolkit wspiera DeltaV Batch v14 oraz DeltaV Live i opiera się na PCSD.

STR 200 często znajduje się między development i production.

HMI, historian i znacznik czasu

Historian, batch record i alarms/events są osobnymi źródłami.

Pakiet forensic

Fotografie obejmują worek, impellery/sparger według BOM, osiem MFC, pompy, wagi, lifting, szafę i porty.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat STR Generation 3 200 for Emerson DeltaV. Udokumentowana skala: 50–200 L roboczo. Wariant STR Generation 3 for Emerson DeltaV jest pre-engineered z CHARMs I/O, urządzeniami Brooks i Mettler Toledo oraz EtherNet/IP. Biblioteka S88 i template są opracowane dla DeltaV Batch 14 i DeltaV Live.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródła

• Karta STR Gen3 DeltaV.
• Datasheet STR for Emerson DeltaV.
• Datasheet standardowej rodziny/Flexsafe.
