- Producent urządzenia / marka
- Pierre Guérin
- Grupa katalogowa
- Pierre Guérin
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- BIOCELL Lab & Pilot Series
- Typ rekordu
- stalowa rodzina bioreaktorów SIP do hodowli komórkowej i perfuzji
- SKU / numer katalogowy
- B01 / B02 / B03 / B04 / B05 / B06 / B07 / B08
- Skala
- 5–300 L roboczo; kody B01–B08 dla 10/20/30/60/100/150/200/300 L nominalnie
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- niskie — BIOCELL Lab & Pilot Series jest jawnie dokumentowaną rodziną Pierre Guérin; historyczne powiązania Biolafitte/DCI oraz zewnętrzne platformy SCADA są transparentne i nie wskazują ukrytego przemianowania kompletnego systemu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — BIOCELL Lab & Pilot Series obejmuje wiele skal i wariantów mechanicznych/automatyki, a publiczne źródła nie zamrażają PLC/CPU/HMI/IPC/I/O, firmware, OS, storage, dokładnej wersji NEPTUNE/InTouch/iFix/DeltaV/LabWindows, portów, opcji zdalnych ani pełnego BOM projektu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series
Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture
DCI-Biolafitte BioCell EVO Series - Oprogramowanie obsługujące
-
NEPTUNE Control SuitePierre Guérin
DeltaVEmerson
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Nominalna objętość robocza | 10, 20, 30, 60, 100, 150, 200, 300 L |
| Minimalna objętość robocza | 5, 8, 12, 24, 40, 60, 80, 120 L |
| Skala | siedem standardowych zbiorników o objętości roboczej 10–300 l oraz wykonania niestandardowe |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Materiał | AISI 316L, product contact elektropolerowany Ra ≤0,5 µm |
| Ciśnienie | vessel i jacket maksymalnie 3 barg |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| Mieszanie | opatentowane wirniki HTPG4 o niskich naprężeniach ścinających i wysokim transferze gazu |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| SCADA | LabWindows, iFix, InTouch, WinCC-Flex lub DeltaV — tylko wariant przypisany dokumentacją zamówienia |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | Ethernet |
| Sieć | Ethernet dla zdalnego nadzoru/utrzymania w opisanej rodzinie |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | Neptune; wariant WinCC-Flex, LabWindows, iFix, InTouch lub DeltaV zależny od realizacji |
| Baza danych | SQL dla Audit Trail; producent nie wskazuje publicznie silnika i wersji |
| Eksport | raporty przez Crystal Reports; formaty surowego eksportu wymagają potwierdzenia |
| Aktualizacje | pakiet i ścieżka kwalifikowana wymagają uzyskania od producenta/integratora |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Uwierzytelnienie | mechanizm zależy od wariantu HMI/SCADA, Windows, SQL i konfiguracji serwisowej |
| CVE | nie przypisywać bez odczytu exact wersji Windows, SCADA, SQL, PLC i bibliotek |
Zgodność i walidacja
| Parametr | Wartość |
|---|---|
| 21 CFR Part 11 | deklarowane funkcje dla Neptune; nie jest automatyczną zgodnością każdej konfiguracji |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Kody | B01–B08 |
| Geometria | H:D 1:1 |
| Proces | batch, fed-batch, perfusion; cell culture i virus amplification |
| Sterowanie | micro-PLC/PC; NEPTUNE InTouch Advanced/Expert lub wariant projektowy |
| Pętle | do 32 konfigurowalnych pętli |
| Klasa | C7, P4 |
| Sprzęt i komponent | nominalne objętości robocze B01–B08: 10 / 20 / 30 / 60 / 100 / 150 / 200 / 300 L |
| Sprzęt i komponent | minimalne objętości robocze: 5 / 8 / 12 / 24 / 40 / 60 / 80 / 120 L |
| Sprzęt i komponent | pierwsza tabela PDF: 20 / 35 / 50 / 90 / 150 / 200 / 280 / 420 L całkowicie |
| Sprzęt i komponent | tabela gabarytów PDF: 17 / 30 / 40 / 90 / 150 / 200 / 275 / 400 L całkowicie; rozbieżność wymaga zachowania rewizji dokumentu |
| Sprzęt i komponent | jacketed AISI 316L; product contact elektropolerowany Ra ≤0,5 µm; vessel i jacket maks. 3 barg |
| Sprzęt i komponent | H:D 1:1; semi-automatic albo fully automatic |
| Sprzęt i komponent | top albo bottom magnetic agitation; HTPG4, pitched-blade lub marine impeller; tip speed 2 m/s |
| Sprzęt i komponent | overlay air/CO2 i sparger O2 przez MFC; opcjonalnie N2 oraz rozszerzona filtracja exhaust |
| Sprzęt i komponent | steam sterilization pustego vessel; CIP device opcjonalny; trzy resterilizable product lines |
| Sprzęt i komponent | do 4 pomp oraz 32 konfigurowalnych pętli |
| Sprzęt i komponent | micro-PLC/PC; laptop/desktop PC albo opcjonalny przemysłowy panel dotykowy |
| Oprogramowanie lub tryb | NEPTUNE SCADA InTouch Advanced albo Expert według kodów 60TA/60TE |
| Oprogramowanie lub tryb | bieżąca karta wymienia możliwe LabWindows, iFix, InTouch i DeltaV; konfiguracja konkretnej sztuki zależy od projektu |
| Oprogramowanie lub tryb | SQL audit trail/report, trendy, alarmy, maintenance i Strategy; Expert dodaje m.in. Calculation, Profile, Offline Data i FlexControl |
| Oprogramowanie lub tryb | TeamViewer wymieniany jako opcja zdalnego wsparcia w starszej dokumentacji |
| Oprogramowanie lub tryb | Ethernet do zdalnego nadzoru wielu jednostek |
| Proces | batch, fed-batch i perfuzja po dołączeniu odpowiednich akcesoriów; środowisko standardowe albo GMP |
| Moduły Neptune | Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Nowy kompletny BIOCELL 10–300 L; zakres zależy od skali, perfuzji, sensorów, CIP, wykonania GMP i qualification, bez utilities i cleanroomu.
- Metoda
- Estymacja oparta na jawnej cenie 33 000 USD używanego kompletnego skidu Pierre Guérin 80 L i odróżnieniu go od prostych używanych naczyń bez automatyki.
- Pewność
- niska dla kwoty, średnia dla segmentu
- Weryfikacja
- 2026-09-04
Źródło / punkt porównawczy: Federal Equipment — kompletny używany skid Pierre Guérin 80 L.
Zastosowania
Ustalenia pierwszej fazy
Stalowa rodzina SIP do suspended i attached mammalian cells, namnażania wirusów oraz perfuzji. Datasheet zawiera osiem kodów B01–B08, choć karta WWW mówi o siedmiu standardowych naczyniach; dwie tabele PDF różnią się też częścią objętości całkowitych.
Źródła identyfikacji
- Pierre Guérin — oficjalna karta BIOCELL Lab & Pilot
- Pierre Guérin — BIOCELL datasheet, selection matrix, parametry i wymiary
- Pierre Guérin — NEPTUNE SCADA Control Suite V5
- Pierre Guérin — historyczna mapa wariantów NEPTUNE
- TeamViewer Trust Center — oficjalne biuletyny wersjozależne
- Federal Equipment — używany kompletny skid Pierre Guérin 80 L jako analog cenowy
- Pierre Guérin — Neptune Control Suite
- Pierre Guérin — portfolio biotechnologiczne
Ostatnia kontrola rekordu: 2026-09-09.
Obejmuje skalę od laboratoryjnej do pilotowej, z objętościami nominalnie roboczymi 10–300 L. Producent przewiduje sterylizację parą, mieszanie magnetyczne, regulację gazów i do 32 pętli.
Z perspektywy OT karta jest szczególnie interesująca, ponieważ nazwa rodziny nie wyznacza jednej konfiguracji elektronicznej.
Tożsamość rodziny i konflikt liczby wariantów
Datasheet pokazuje osiem kodów B01–B08. Bieżąca karta WWW mówi; o siedmiu standardowych vessels.
Pierwsza tabela PDF przypisuje B01–B08 wartości 20/35/50/90/150/200/280/420 L. Tabela gabarytów podaje 17/30/40/90/150/200/275/400 L.
Ważne jest ustalenie, czy układ był dostarczony jako jeden zwalidowany system, czy przeszedł retrofit HMI, PLC, MFC lub sensorów.
Konstrukcja, powierzchnie i granice ciśnieniowe
BIOCELL wykorzystuje płaszczowy zbiornik AISI 316L o proporcji H:D 1:1. Producent podaje maksymalnie 3 barg zarówno dla naczynia, jak i płaszcza. Te wartości nie zastępują danych tabliczki konkretnej sztuki ani dopuszczalnych parametrów armatury, filtrów i podłączonych przewodów.
Mieszanie i ścinanie
Producent przewiduje mieszanie od góry lub od dołu z magnetycznym przeniesieniem napędu. Deklarowana tip speed wynosi 2 m/s.
Gazy i kontrola środowiska hodowli
Standardowy opis obejmuje overlay powietrza/CO2 i podawanie O2 przez sparger oraz MFC. Opcjonalnie dostępny jest N2. Te elementy mają znaczenie dla kontroli pH, pO2, ciśnienia i bezpieczeństwa biologicznego.
Linie produktu, perfuzja i bilans masy
Karta opisuje trzy resterilizable product lines, zawór membranowy harvest/sample oraz do czterech pomp.
Temperatura, SIP i opcjonalny CIP
Karta potwierdza sterylizację parą pustego vessel. CIP devices są opcjonalne.
Sensory i 32 pętle sterowania
Sterowanie przewiduje do 32 pętli, w tym PID, digital on/off oraz kaskady. Jest to maksymalna funkcjonalność rodziny, nie liczba fizycznie zainstalowanych kanałów.
Architektura micro-PLC/PC i warianty HMI
Bieżąca karta wymienia LabWindows, iFix, InTouch i DeltaV. Klasa C7 reprezentuje udokumentowany wariant micro-PLC/PC z NEPTUNE InTouch.
NEPTUNE Advanced i Expert
Kody 60TA/60TE odnoszą się do NEPTUNE SCADA InTouch Advanced/Expert. Standardowe funkcje obejmują role użytkowników, synoptic, parameter editing, SQL audit trail/report, alarmy, trendy i maintenance.
Wariant wpływa na analizę źródła zmiany.
Ethernet, zdalny nadzór i TeamViewer
Producent opisuje nadzór wielu jednostek przez Ethernet, a starsza dokumentacja wymienia TeamViewer jako opcję.
Triage InTouch i komponentów projektowych
W rodzinie BIOCELL potwierdzono możliwość InTouch, nie konkretną wersję.
Integralność danych regulowanych
Najcenniejsze są równoległe źródła: trend SCADA, surowe dane PLC, audit trail, raport batch, kalibracje, logi dostępu zdalnego i fizyczny bilans medium.
Cena i kompletność oferty
Publicznym punktem odniesienia jest używany kompletny skid Pierre Guérin 80 L oferowany za 33 000 USD.
Udokumentowane fakty o sterowaniu Pierre Guérin
Karta opisuje Pierre Guérin BIOCELL Lab & Pilot Series. Udokumentowana skala: 5–300 L roboczo; kody B01–B08 dla 10/20/30/60/100/150/200/300 L nominalnie. Pierre Guérin opisuje cztery warianty Neptune: WinCC-Flex z micro-PLC i panelem dotykowym, Neptune LAB z micro-PLC, komputerem oraz LabWindows, warianty iFix i InTouch z PLC i PC oraz Neptune DeltaV jako DCS.
Materiały platformy wymieniają moduły Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy oraz powiązanie z GAMP 5, 21 CFR Part 11 i ISA-88. Karty BIOCELL, BIOPRO, EVO i PRIMO opisują zdalny nadzór albo utrzymanie przez Ethernet. Neptune jest jawnie przypisany tylko do części produktów; pozostałe instalacje mogą mieć automatykę projektową.
Galeria urządzenia i udokumentowane widoki sterowania

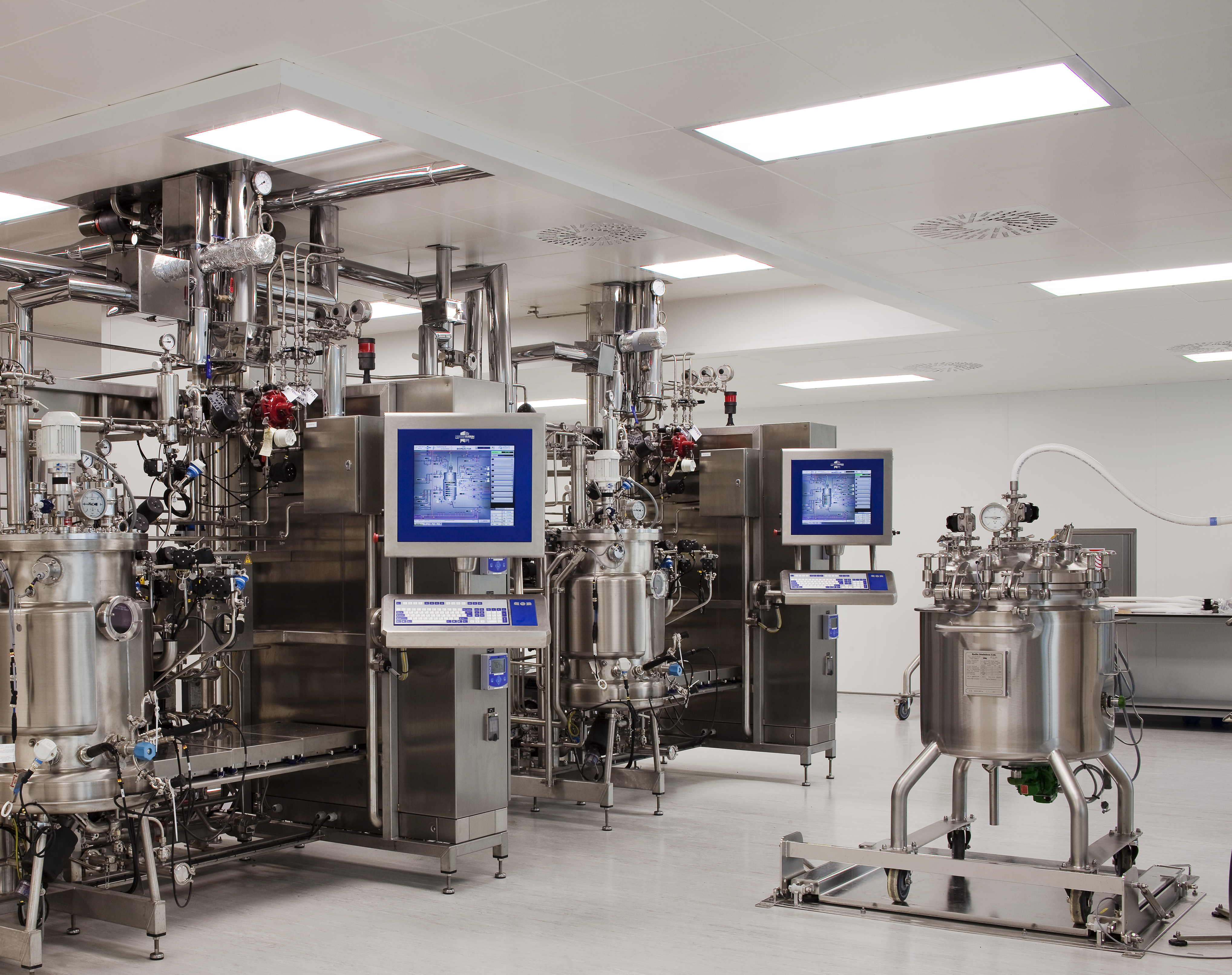

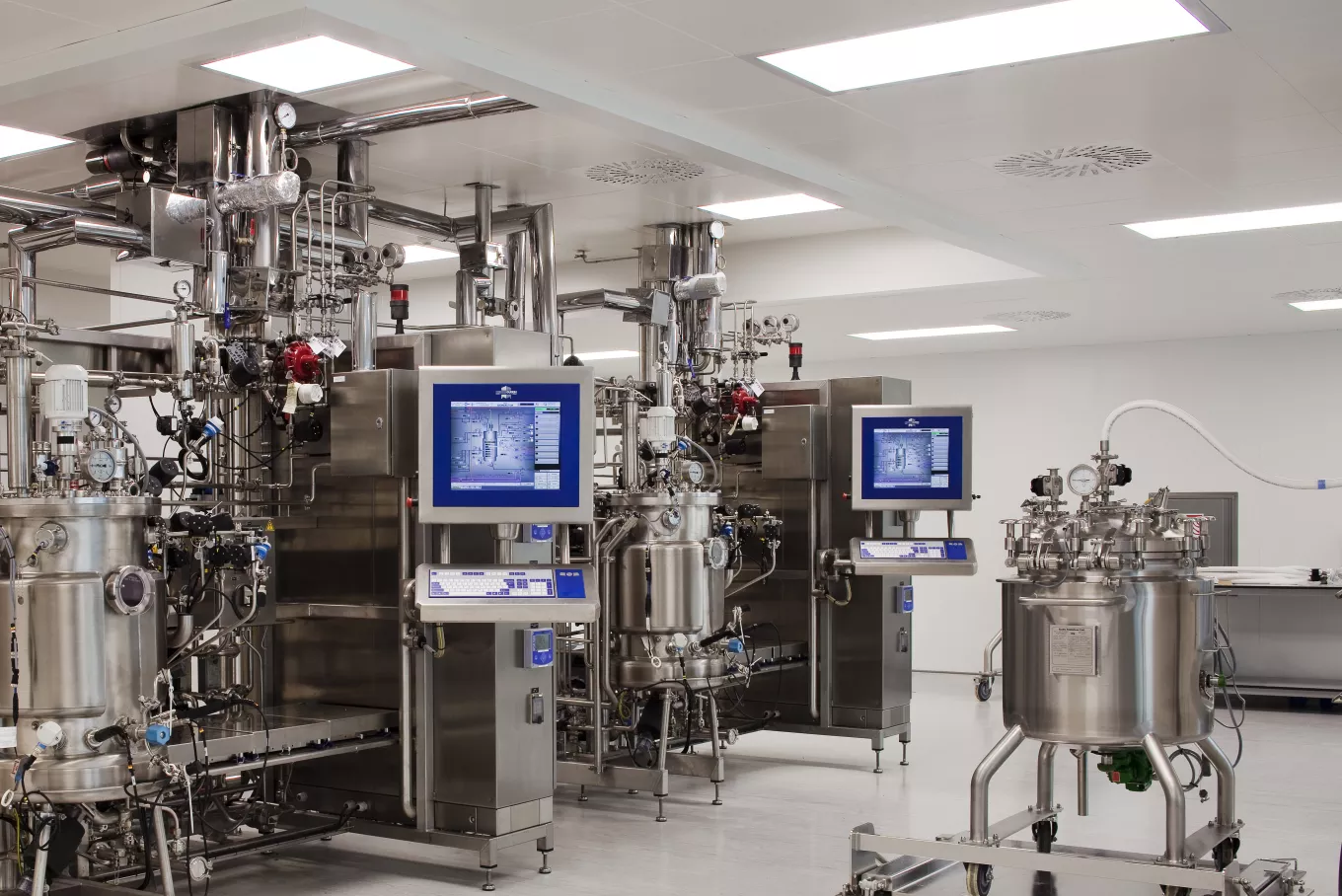

Pierre Guérin BIOCELL Lab & Pilot Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.
Pierre Guérin BIOCELL Lab & Pilot Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.
Pierre Guérin BIOCELL Lab & Pilot Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

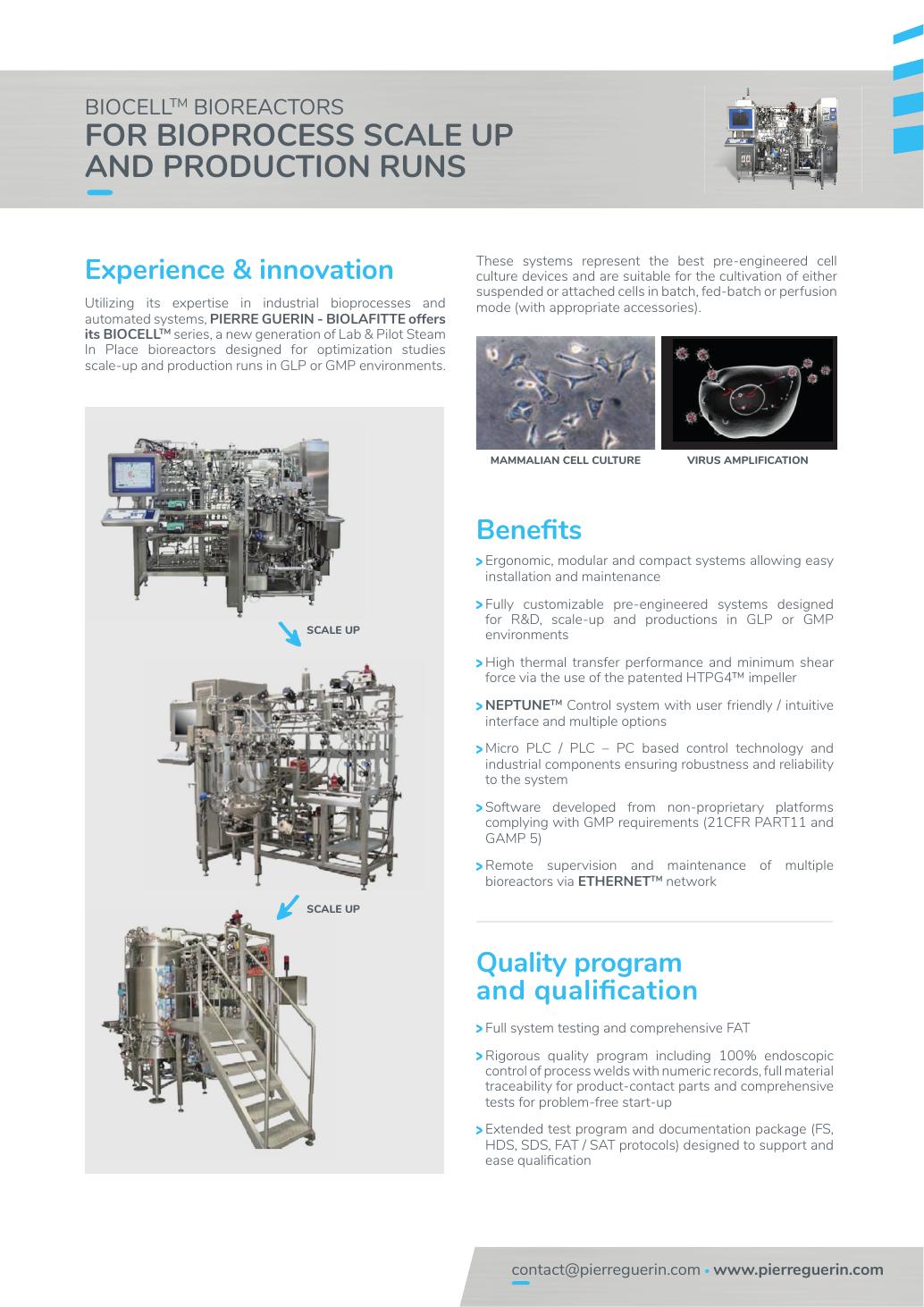

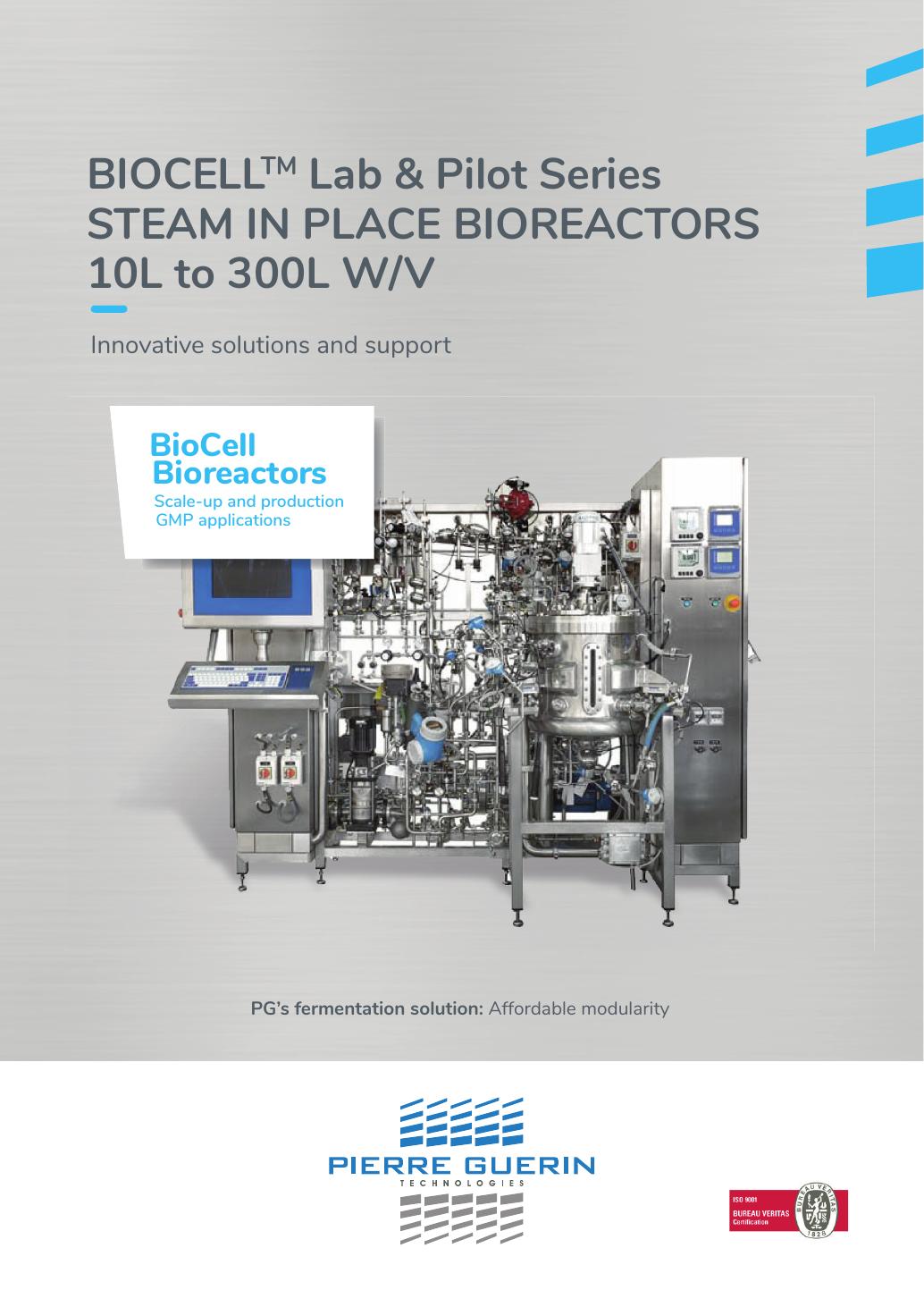

Pierre Guérin BIOCELL Lab & Pilot Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.
Pierre Guérin BIOCELL Lab & Pilot Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.
