Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series

PRIMO jest rodziną autoklawowalnych stanowisk do prowadzenia procesów mikrobiologicznych i hodowli komórek w szklanych naczyniach. Producent opisuje układ z mikrosterownikiem PLC firmy Siemens, komputerem panelowym, systemem Windows 10 i warstwą NEPTUNE współpracującą z Wonderware/AVEVA InTouch. Ta architektura tworzy kilka odrębnych obszarów dowodowych: mechanikę naczynia, wejścia i wyjścia sterownika, komputer HMI/SCADA, licencje i pliki aplikacji oraz interfejs Ethernet używany do nadzoru lub utrzymania.

PRIMO jest rodziną autoklawowalnych bioreaktorów i fermentorów współpracujących z systemem NEPTUNE.

Granica rekordu i warianty stanowiska

PRIMO występuje z pięcioma wielkościami naczynia oraz jako stacja pojedyncza, podwójna lub niestandardowa czteronaczyniowa.

Tabela objętości rozróżnia wartość nominalnie roboczą, minimalną roboczą i całkowitą. A1 ma odpowiednio 1 L, 0,4 L i 1,5 L; A2 — 2 L, 0,5 L i 2,6 L; A3 — 3 L, 0,9 L i 4,5 L; A5 — 5 L, 1,1 L i 6,5 L; A10 — 10 L, 3 L i 12,4 L.

Identyfikację rozpoczyna się od fotografii tabliczek urządzenia, szafy, panelu, napędu i naczynia.

Naczynie, głowica i termika

Medium pozostaje w szklanym korpusie z demontowalną głowicą wykonaną ze stali EN 1.4404/AISI 316L. Producent podaje chropowatość głowicy do Ra 0,8 µm. Wariant single-wall wykorzystuje wewnętrzną wężownicę do wymiany ciepła, a wariant jacketed płaszcz.

W PRIMO naczynie i odpowiednie elementy są przygotowywane do sterylizacji w autoklawie.

Mieszanie i wpływ konfiguracji biologicznej

Zakres deklarowany dla napędu wynosi 40–1800 rpm. Dla hodowli komórkowych producent przewiduje dwa wirniki HTPG2.1, a dla procesów mikrobiologicznych zestaw HTPG2.1 z turbiną Rushtona.

Gazy, filtry i kaskady regulacji

Producent przewiduje maksymalnie cztery rotametry albo regulatory masowego przepływu. Na wejściu i wyjściu występują filtry 0,2 µm.

W praktyce pO2 bywa regulowane kaskadowo przez prędkość mieszania, przepływ powietrza, wzbogacanie O2 i inne zmienne.

Pompy, sensory i liczba pętli

Lista sensorów i opcji obejmuje temperaturę, prędkość, pH, optyczny pO2, pianę, wagę naczynia lub feedu, całkowitą i żywą gęstość komórek, O2/CO2 w gazie wylotowym oraz pCO2. System sterowania przewiduje do 24 konfigurowalnych pętli. „Do 24” jest limitem rodziny, nie potwierdzeniem wyposażenia danej szafy.

Tryby procesu i znaczenie receptury

Karta rodziny wymienia procesy dla drożdży, bakterii, grzybów, mycelium, mikroalg, komórek ssaczych oraz namnażania wirusów.

Architektura PLC–panel PC–NEPTUNE

Datasheet wskazuje Siemens Micro PLC i panel PC 12,1 cala. Warstwa operatorska działa na Microsoft Windows 10 i używa NEPTUNE SCADA zgodnego z Wonderware InTouch. Jest to podstawa klasy C7: regulator czasu rzeczywistego znajduje się w PLC, a komputer zapewnia wizualizację, historię, role, raporty i funkcje recepturowe.

Dowodem jest order number odczytany z urządzenia lub projekt sprzętowy.

NEPTUNE Advanced i Expert

Producent rozróżnia InTouch Advanced i Expert. Advanced obejmuje dostęp użytkowników, synoptykę, edycję parametrów, audit trail, alarmy, trendy, maintenance i Strategy.

Ethernet i zdalne utrzymanie

Producent potwierdza Ethernet do remote supervision i remote maintenance, Dodatkowy lokalny komputer i dodatkowa licencja InTouch do remote control są opcjami.

Źródłami są mirror port/TAP, konfiguracja zarządzalnego switcha, firewall matrix, tablice ARP z zatwierdzonych urządzeń oraz dokumentacja as-built.

Następnie odróżnia się interfejs obecny od aktywnej usługi.

Windows 10 — stan wsparcia i dowody wersji

Datasheet mówi tylko „Microsoft Windows 10”. Zwykłe wsparcie Windows 10 22H2 Home/Pro/Enterprise/Education zakończyło się 14 października 2025 r.; wydania LTSC i program ESU mają odmienne terminy.

Konta, audit trail i integralność czasu

NEPTUNE deklaruje zarządzanie użytkownikami i audit trail.

Cena i zakres kompletności

Roboczy przedział 80–300 tys. PLN netto dotyczy nowego pojedynczego kompletnego stanowiska z naczyniem, Siemens micro-PLC, panelem/InTouch, podstawowymi sensorami i pompami.

Jako porównania wykorzystano publiczne ceny używanych BioFlo 120 i Labfors 5 oraz prostszego nowego systemu 2–10 L.

Udokumentowane fakty o sterowaniu Pierre Guérin

Karta opisuje Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series. Udokumentowana skala: 0,4–10 L roboczo; 1,5–12,4 L całkowicie; konfiguracje 1, 2 lub 4 naczynia. Pierre Guérin opisuje cztery warianty Neptune: WinCC-Flex z micro-PLC i panelem dotykowym, Neptune LAB z micro-PLC, komputerem oraz LabWindows, warianty iFix i InTouch z PLC i PC oraz Neptune DeltaV jako DCS.

Materiały platformy wymieniają moduły Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy oraz powiązanie z GAMP 5, 21 CFR Part 11 i ISA-88. Karty BIOCELL, BIOPRO, EVO i PRIMO opisują zdalny nadzór albo utrzymanie przez Ethernet. Neptune jest jawnie przypisany tylko do części produktów; pozostałe instalacje mogą mieć automatykę projektową.

Galeria urządzenia i udokumentowane widoki sterowania

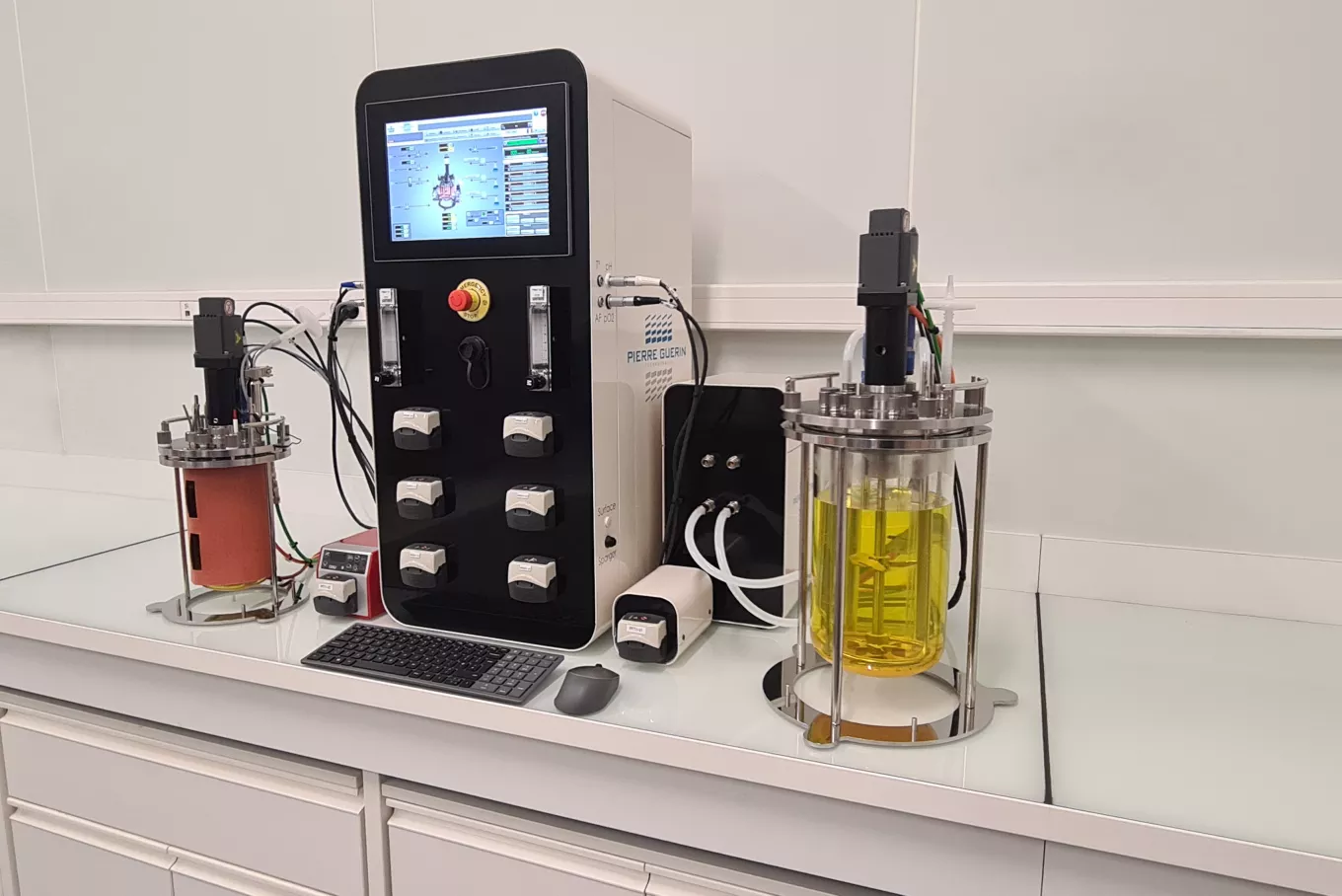

Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

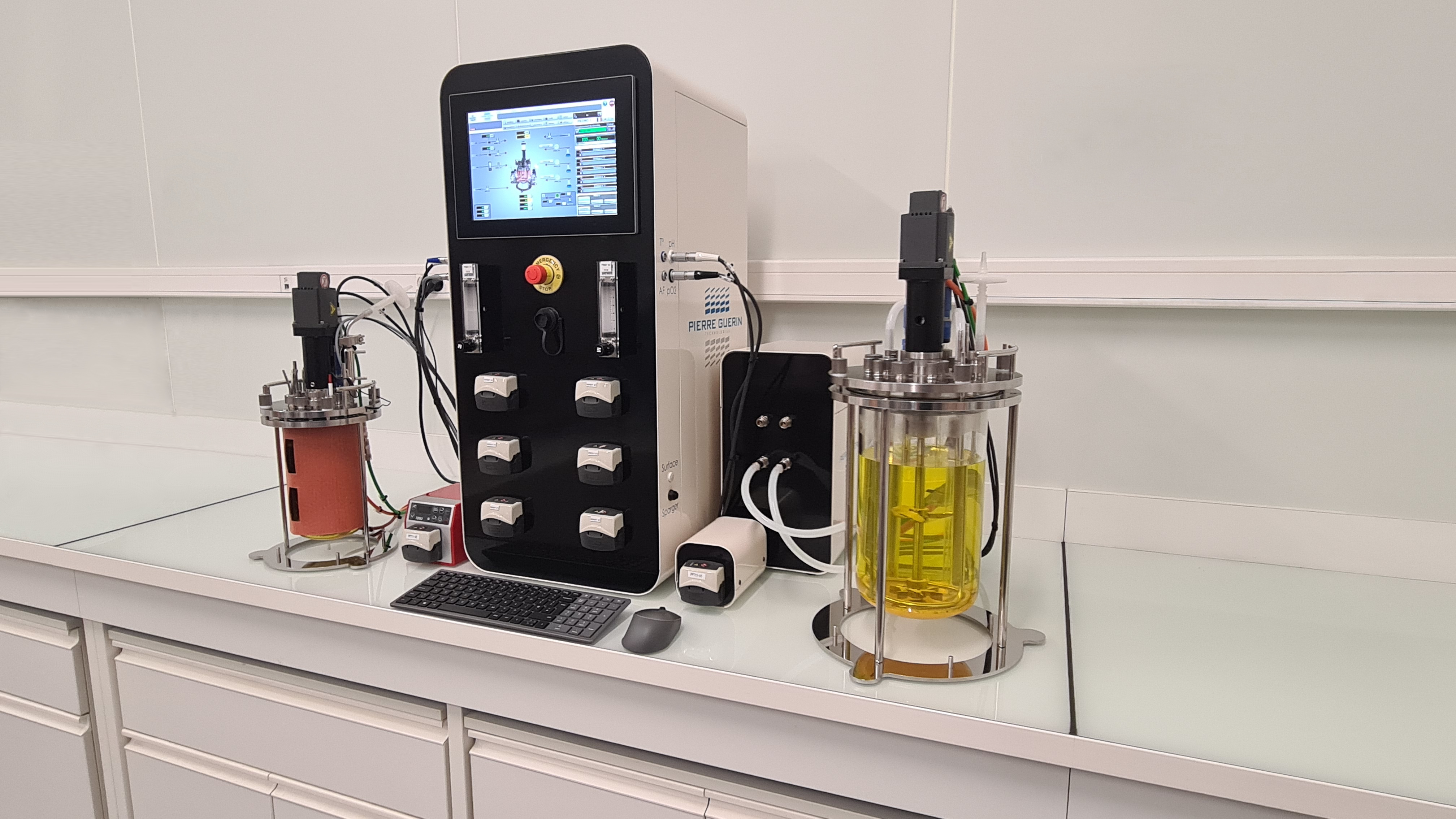

Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.

Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.
