Sartorius Biostat Cplus

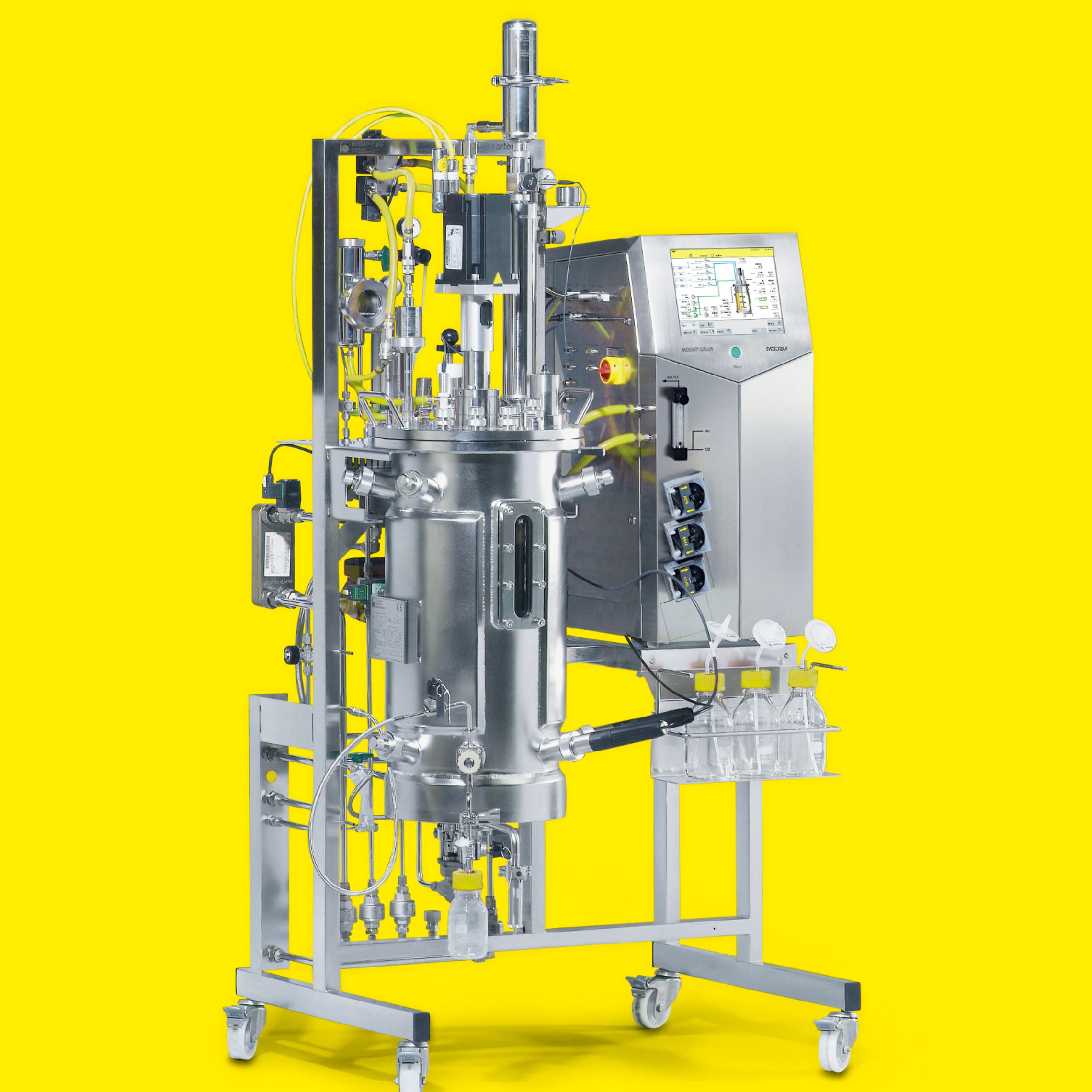

Źródło: Sartorius — karta BIOSTAT Cplus.

Trzecia generacja łączy naczynia o objętości roboczej 5, 10, 15, 20 albo 30 l z przemysłowym komputerem sterującym DCU, 10-calowym panelem dotykowym, Ethernetem, układem gazowym, pompami i automatyczną sekwencją SIP.

To urządzenie ma istotną powierzchnię ataku OT: komputer przemysłowy steruje temperaturą, mieszaniem, pH, tlenem rozpuszczonym, gazami, ciśnieniem, dozowaniem i sterylizacją.

Identyfikacja generacji i zakres karty

Nazwa Biostat Cplus obejmuje urządzenia z różnych lat. Rok 2017 w jednej ofercie wtórnej odnosi się wyłącznie do wystawionego zestawu 30 l, nie do całej serii.

Granica systemu obejmuje naczynie, ramę z instalacją mediów, szafę DCU, napęd, pompy, MFC lub rotametry, sensory, wagi, zawory, filtry, wymiennik i ewentualny serwer BioPAT MFCS/Biobrain Supervise.

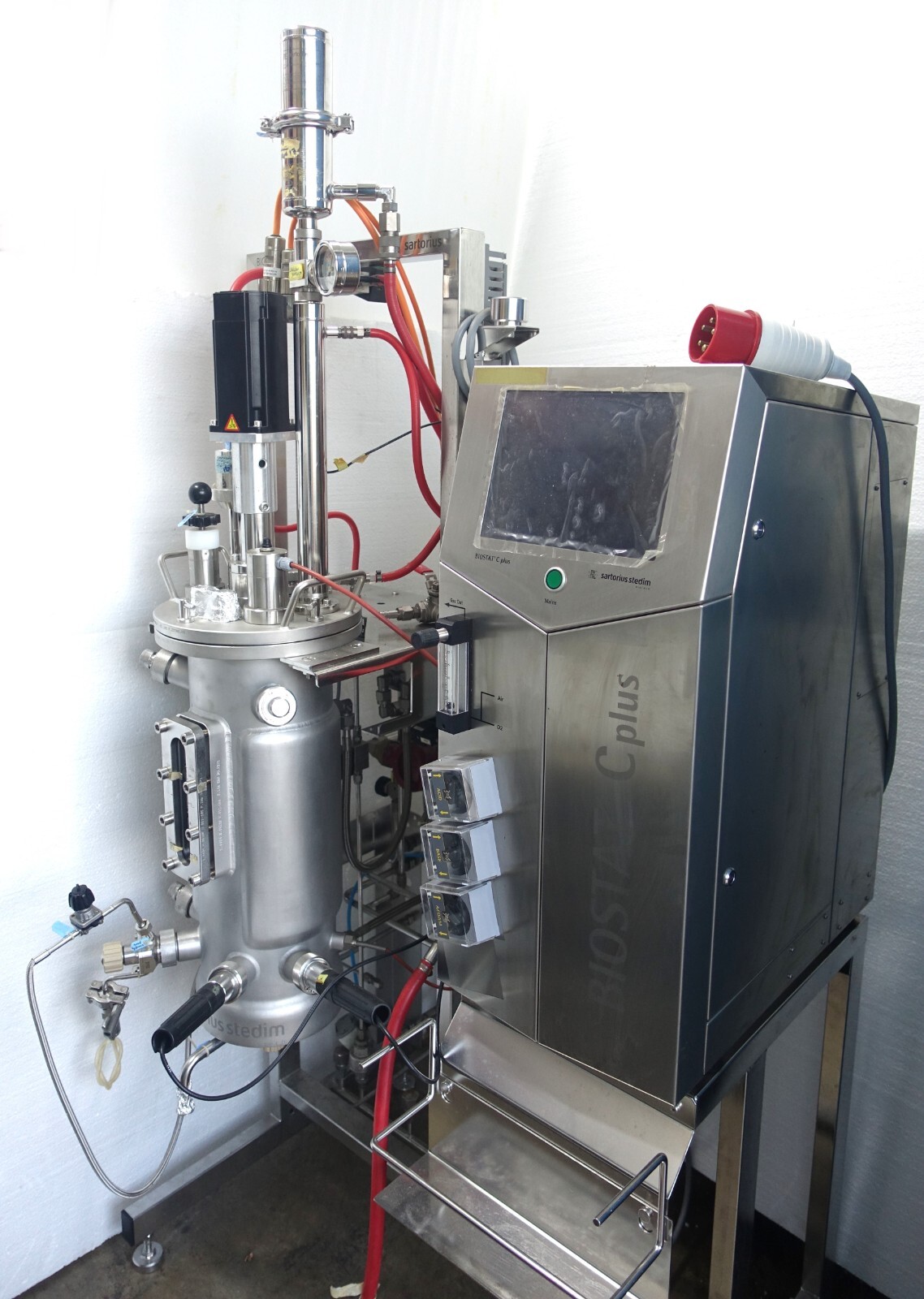

Rzeczywista konfiguracja 10 l z naczyniem SIP, napędem, panelem dotykowym i pompami. Źródło: eBay — Sartorius BIOSTAT Cplus 10 L.

Wycofanie i niespójna tabela wsparcia

Bieżąca karta Sartorius jednoznacznie mówi, że Cplus został wycofany. Główny akapit deklaruje wsparcie sprzętu, czynności serwisowych i DCU-4 do końca 2032 r. Niżej tabela strony renderuje; sprzeczne pola: koniec serwisu „do końca 2023” i dostępność nowej konfiguracji „do końca 2034”, mimo wcześniejszej informacji o wycofaniu.

Naczynia i skala

Roboczo	Całkowicie	H:D	Minimum robocze	Mieszanie	Moc silnika
5 l	6,8 l	2:1	1,6 l	20–1500 rpm	0,5 kW
10 l	15 l	2:1 / 3:1	4,5 / 3,5 l	20–1500 rpm	0,8 kW
15 l	22 l	2:1 / 3:1	5,5 / 4,5 l	20–1000 rpm	0,8 kW
20 l	30 l	2:1 / 3:1	7,7 / 5,5 l	20–1000 rpm	1,2 kW
30 l	42 l	2:1 / 3:1	9 / 7 l	20–600 rpm	1,2 kW

Pięciolitrowe naczynie występuje tylko jako 2:1. Dla pozostałych skal geometria 2:1 i 3:1 zmienia minimalny wsad, dynamikę mieszania i położenie końcówek sond.

Masa całego systemu wynosi według tabeli około 130 kg dla 5 l, 210 kg dla 10 l, 215 kg dla 15 i 20 l oraz 230 kg dla 30 l. Wymiary to około 0,9 × 1,3 × 0,7 m dla 5 l i 1,0 × 1,9 × 0,75 m dla 10–30 l.

Konstrukcja higieniczna i granica ciśnieniowa

Części zwilżane ramy są wykonane z AISI 316L i mają deklarowaną chropowatość poniżej Ra 0,8 µm. Naczynie, szkło borokrzemowe i EPDM tworzą granicę produktu; powierzchnia zbiornika ma Ra ≤0,5 µm, a osprzęt poniżej Ra 0,8 µm, z elektropolerowaniem.

Naczynie 5 l jest projektowane na −1 do +2,5 barg przy 150°C, warianty 10–30 l na −1 do +3 barg przy 150°C, a płaszcz na −1 do +4 barg przy 150°C. Czujnik ciśnienia mierzy −0,5…2 barg z rozdzielczością 1 mbar; zakres konstrukcyjny, pomiarowy i nastawa zabezpieczenia są odrębnymi parametrami.

SIP, temperatura i media

Zamknięty obieg wodny z pompą recyrkulacyjną i wymiennikiem prowadzi regulację procesu od około 8°C ponad temperaturę chłodziwa do 90°C; sterylizacja sięga 130°C. Opcjonalne grzanie elektryczne ma 3 kW dla 5 l i 6 kW dla 10–30 l.

Automatyczna sekwencja sterylizacji jest funkcją sterownika, a nie tylko procedurą operatora.

Zasilanie jest pięcioprzewodowe 208 VAC/60 Hz/15 A albo 400 VAC/50 Hz/16 A.

Warianty mikrobiologiczny i komórkowy

Naczynie ma pionowy wziernik, zdejmowane przegrody, zawór denny, porty Sacova, ponownie sterylizowalny zawór próbkowy SVC 25 i opcjonalny port APC.

Sterownik DCU i elektronika

Broszura identyfikuje kontroler jako Industry PC, obudowę AISI 304, 10-calowy panel dotykowy i Ethernet do hosta.

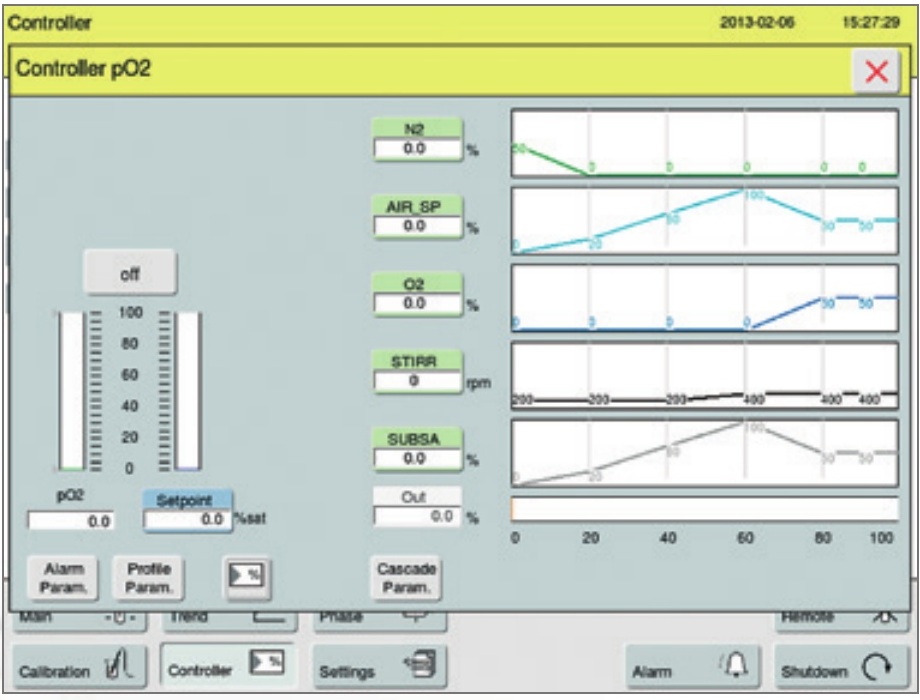

Ekran regulatora pO₂ pokazuje kaskadę N₂, powietrza, O₂, mieszania i substratu oraz edycję profilu. Źródło: Sartorius — oficjalna broszura BIOSTAT Cplus, s. 8.

I/O i połączenia zewnętrzne

Sterownik przewiduje do dwóch wag przez RS-232, do trzech wejść analogowych 0–10 V oraz do dwóch analogowych wyjść 0–10 V dla zewnętrznych pomp substratu.

Reguły zapory powstają z dokumentacji integracyjnej i obserwacji konkretnej wersji.

Gazowanie i kontrola DO

Przepływomierze obejmują zakresy od 0,6–60 ml/min do 5–52 l/min z dokładnością ±4% pełnej skali. Termiczne MFC dla powietrza, N2, O2 lub CO2 mają zakresy od 0,6–30 ml/min do 1–50 l/min i dokładność ±1% pełnej skali.

Mikrobiologia dopuszcza łączny przepływ do 1,5 vvm. Dla hodowli komórkowej broszura wskazuje do 1 vvm w headspace i 0,1 vvm na sparger; dual-use do 1,5 vvm.

Pompy i dozowanie

Wersje pracują ze stałą prędkością 20 rpm albo regulowaną 5–50 rpm.

Opcjonalne sterowanie grawimetryczne korzysta z wag 7 lub 60 kg; broszura podaje dokładność dawkowania 5 albo 50 g/h. Bilans masy pomaga wykryć obrót pompy bez przepływu, pęknięcie węża, złą butelkę lub celowe nadpisanie kalibracji.

BioPAT MFCS i warstwa nadrzędna

Broszura Cplus wymienia BioPAT MFCS/DA do rejestracji danych, a nowsze materiały nazywają platformę Biobrain Supervise.

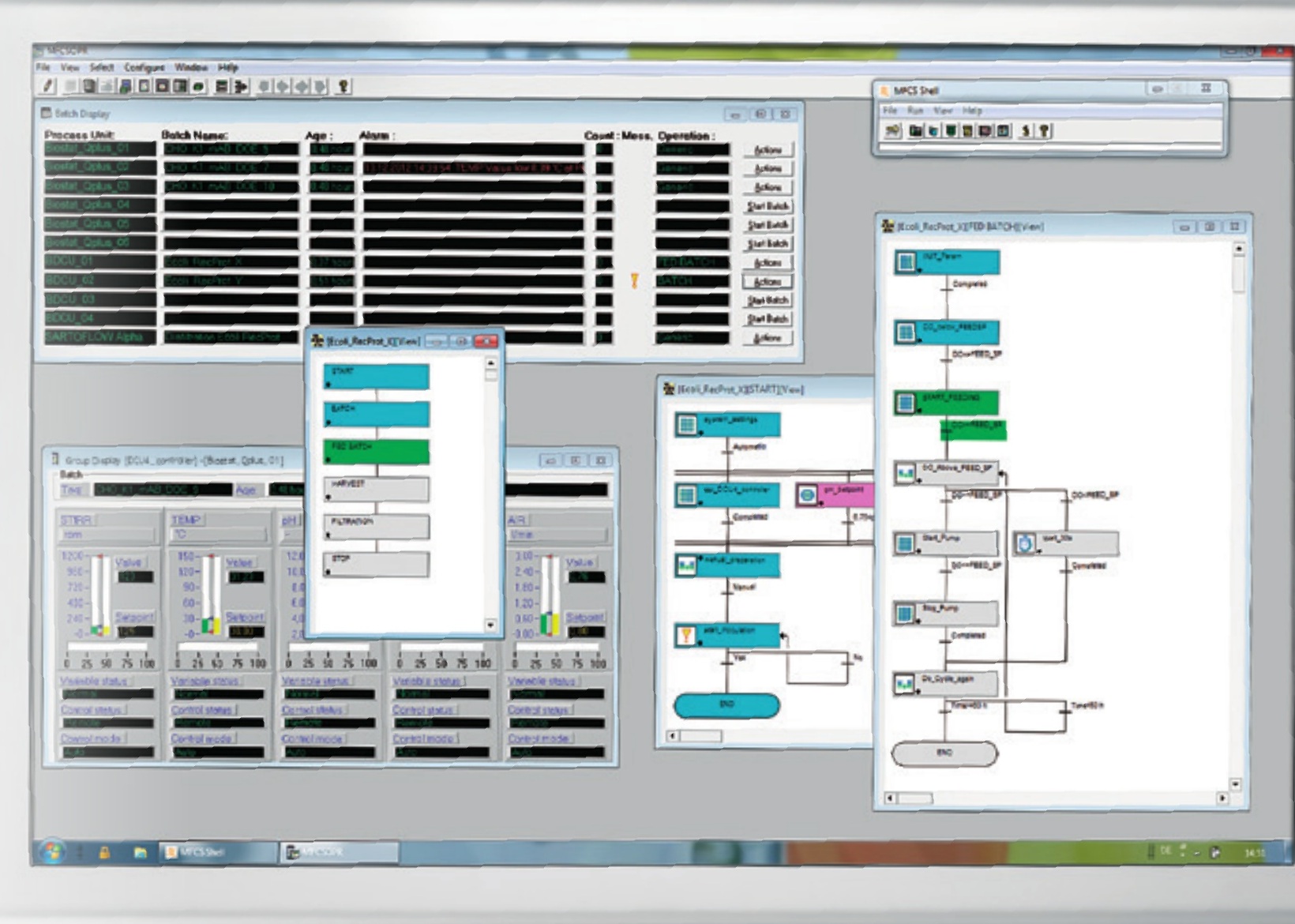

Interfejs BioPAT MFCS z listą jednostek, regulatorami i graficznymi sekwencjami procesu. Źródło: Sartorius — oficjalna broszura BIOSTAT Cplus, s. 9.

BioPAT MFCS 4 sprawdza zgodność wersji klienta i serwera oraz odrzuca połączenie przy rozbieżności.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat Cplus. Udokumentowana skala: 5, 10, 15, 20 lub 30 L roboczo. Historyczne Biostat B/C/Q/ED/MD/UD występują z różnymi generacjami DCU oraz BioPAT MFCS. Typ DCU, porty i wydanie MFCS zależą od konkretnej konfiguracji i okresu produkcji.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B/DCU — historyczny lokalny HMI jako oznaczony kontekst generacyjny.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B-DCU — oficjalna mapa łączności jako kontekst DCU.
