Sartorius Biostat B

Bieżąca generacja współpracuje z autoklawowalnymi Univessel Glass 1, 2, 5 i 10 L oraz jednorazowym Univessel SU 2 L. Producent oferuje konfiguracje mikrobiologiczne, do hodowli komórkowej i dual-use. Większy Biostat B-DCU ma inną liczbę stacji, panel, zakres I/O i możliwości integracji.

Z perspektywy IT/OT Biostat B jest cyfrowym kontrolerem procesowym z lokalnym 12-calowym ekranem dotykowym i przemysłowym Ethernetem do komunikacji SCADA. Tych pól nie można uzupełniać na podstawie wyglądu HMI ani dokumentacji B-DCU.

Identyfikacja i segment

Widoczne na rynku wtórnym kwoty rzędu dziesiątek tysięcy PLN zwykle dotyczą niepełnego lub używanego zestawu; nowa konfiguracja jest wyceniana ofertowo.

Naczynia i rzeczywista objętość robocza

Naczynie	Objętość całkowita	Zakres roboczy
Univessel Glass 1 L	1,6 L	0,35–1 L
Univessel Glass 2 L	3 L	0,6–2 L
Univessel Glass 5 L	6,6 L	0,6–5 L
Univessel Glass 10 L	13 L
Univessel SU 2 L	2,6 L	0,6–2 L

Jednorazowy Univessel SU jest przeznaczony przede wszystkim do hodowli komórkowej; jego dopuszczalna temperatura wynosi 50 °C, a ciśnienie robocze poniżej 0,5 barg.

Single i twin

Wieża single steruje jednym naczyniem, a twin dwoma niezależnymi torami i podwaja krytyczne kanały sensorów, napędy, pompy oraz wykonanie strategii gazowania.

Wieża waży około 40 kg w wersji single i 55 kg w twin; ma 350 × 822 × 430 mm. Obudowa to stal AISI 304, stopień ochrony IP21. Producent przewidział przewód wyrównania potencjałów, istotny dla odporności pomiarów na zakłócenia elektromagnetyczne.

Napęd i temperatura

• 1 i 2 L: 20–2000 rpm; - 5 L: 20–1500 rpm; - 10 L: 20–800 rpm; - Univessel SU 2 L: 20–400 rpm.

W wersji single-wall koce mają 100, 170, 400 albo 780 W odpowiednio dla 1, 2, 5 i 10 L.

Gazowanie

Konfiguracja mikrobiologiczna wykorzystuje dwugazową strategię powietrze/O2 lub powietrze/N2. Wariant cell culture/SU oferuje czterogazową mieszaninę powietrza, O2, N2 i CO2, wyjścia sparger/headspace, do pięciu przepływomierzy oraz do czterech opcjonalnych MFC. Maksymalny łączny przepływ wynosi do 13 L/min.

Wersja dual-use zwiększa elastyczność zakresów i dopuszcza do 20 L/min. MFC mają dokładność deklarowaną jako ±1% pełnej skali, a ręczne przepływomierze ±5% pełnej skali.

Sensory i pompy

Platforma obsługuje temperaturę, pH, DO, pianę, poziom, redox i mętność; opcjonalnie wagi substratu/naczynia i grawimetryczne sterowanie przepływem. Dla szkła dostępne są analogowe sondy pH 2–12 i polarograficzne albo optyczne DO 0–100%. Univessel SU korzysta z jednorazowych patchy pH 6,5–8,5 oraz DO 0–100%.

Kanały zewnętrzne przyjmują 0–10 V albo 4–20 mA.

Architektura sterowania i integracje

1. sondy, napęd, MFC/przepływomierze, zawory i pompy;
2. lokalny kontroler Biostat B z 12″ dotykowym HMI;
3. opcjonalny system nadrzędny Biobrain Supervise (wcześniej BioPAT MFCS);
4. opcjonalne połączenie z historianem albo systemem zakładowym.

Granice stanowiska i identyfikacja wariantu

Karta instalacji wiąże je numerami seryjnymi i okresem użycia. Jest to szczególnie ważne w konfiguracji twin: dwa tory procesowe mają wspólną wieżę i HMI; osobne naczynia, receptury, kalibracje i partie.

Każda informacja otrzymuje źródło: tabliczka, ekran, dokument dostawy albo plik eksportu.

Warstwa	Dane minimalne	Dowód preferowany
wieża	single/twin, serial, moduł procesu	tabliczka i fotografia wnętrza dostępnego bez plomb
naczynie	Glass/SU, rozmiar, part/lot	etykieta, certyfikat i batch record
napęd/termika	model, zakres, moc, typ sprzęgła	tabliczka i konfiguracja HMI
sensory/MFC	model, serial/lot, zakres, gaz	certyfikat kalibracji i mapa portów
software	aplikacja, moduły, warstwa SCADA	About/system info i pliki instalacyjne
integracja	IP/MAC, protokół, hosty, tagi	topologia i eksport konfiguracji

Receptura, kaskady i mapowanie kanałów

Master recipe jest przechowywana poza wieżą z numerem wersji, właścicielem, zatwierdzeniem i SHA-256.

Granica generacji

BIOSTAT B w tej karcie oznacza współczesna wieża single/twin z BioPAT DCU czwartej generacji. Obsługiwane naczynia: Univessel Glass 1/2/5/10 L albo Univessel SU 2 L. Nazwy BIOSTAT B, Bplus i B-DCU bywają używane skrótowo w ofertach wtórnych, ale nie oznaczają jednej elektroniki ani wspólnego firmware.

Współczesny BIOSTAT B ma 12-calowy panel i BioPAT DCU czwartej generacji. B-DCU ma oddzielny 19-calowy Control Tower i do sześciu Supply Tower. Bplus typu 8843414 jest starszą konstrukcją.

Galeria urządzenia, elektroniki i HMI

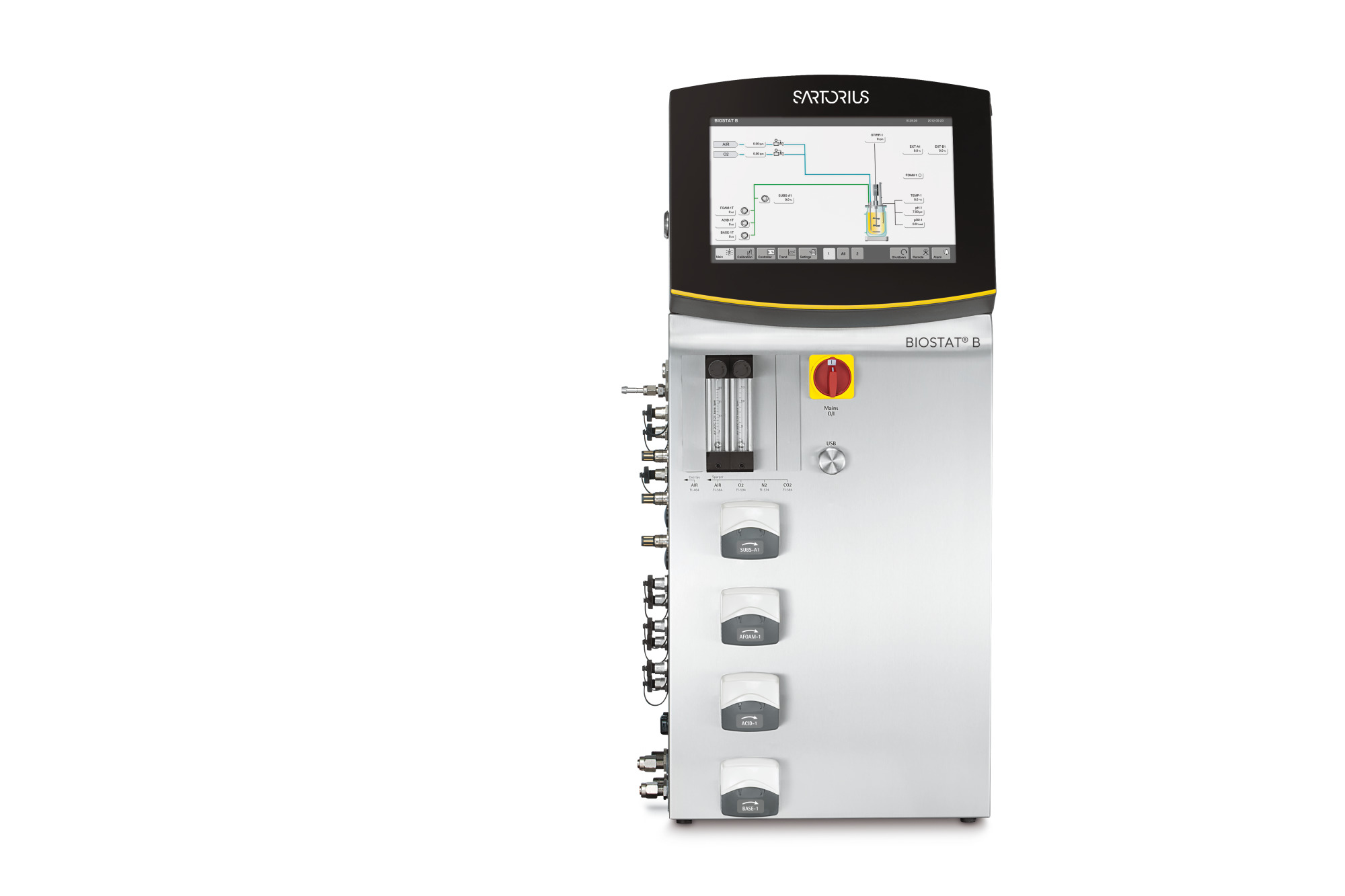

BIOSTAT B — oficjalny widok współczesnej wieży i naczynia.

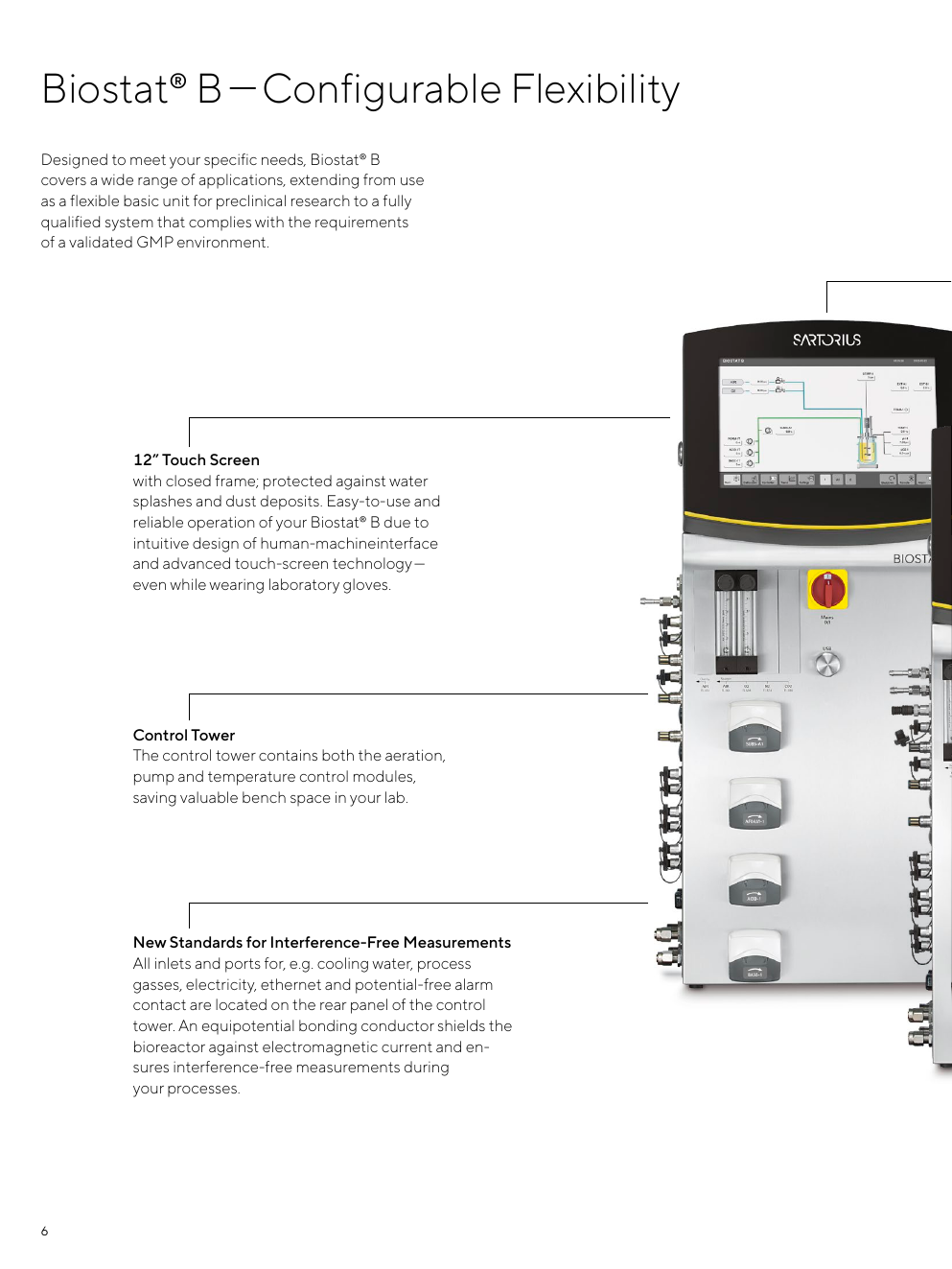

BIOSTAT B — strona oficjalnej broszury pokazująca 12-calowy HMI i moduły wieży.

BIOSTAT B / BioPAT DCU — rzeczywisty lokalny ekran procesu: aeracja, pompy, bilanse, naczynie, PV i menu. Jest to HMI dotykowy, nie strona WWW.

Biobrain Supervise — widok SCADA z trendami i alarmami, właściwy jako warstwa nadrzędna BIOSTAT B. To klient SCADA, nie dowód web UI.

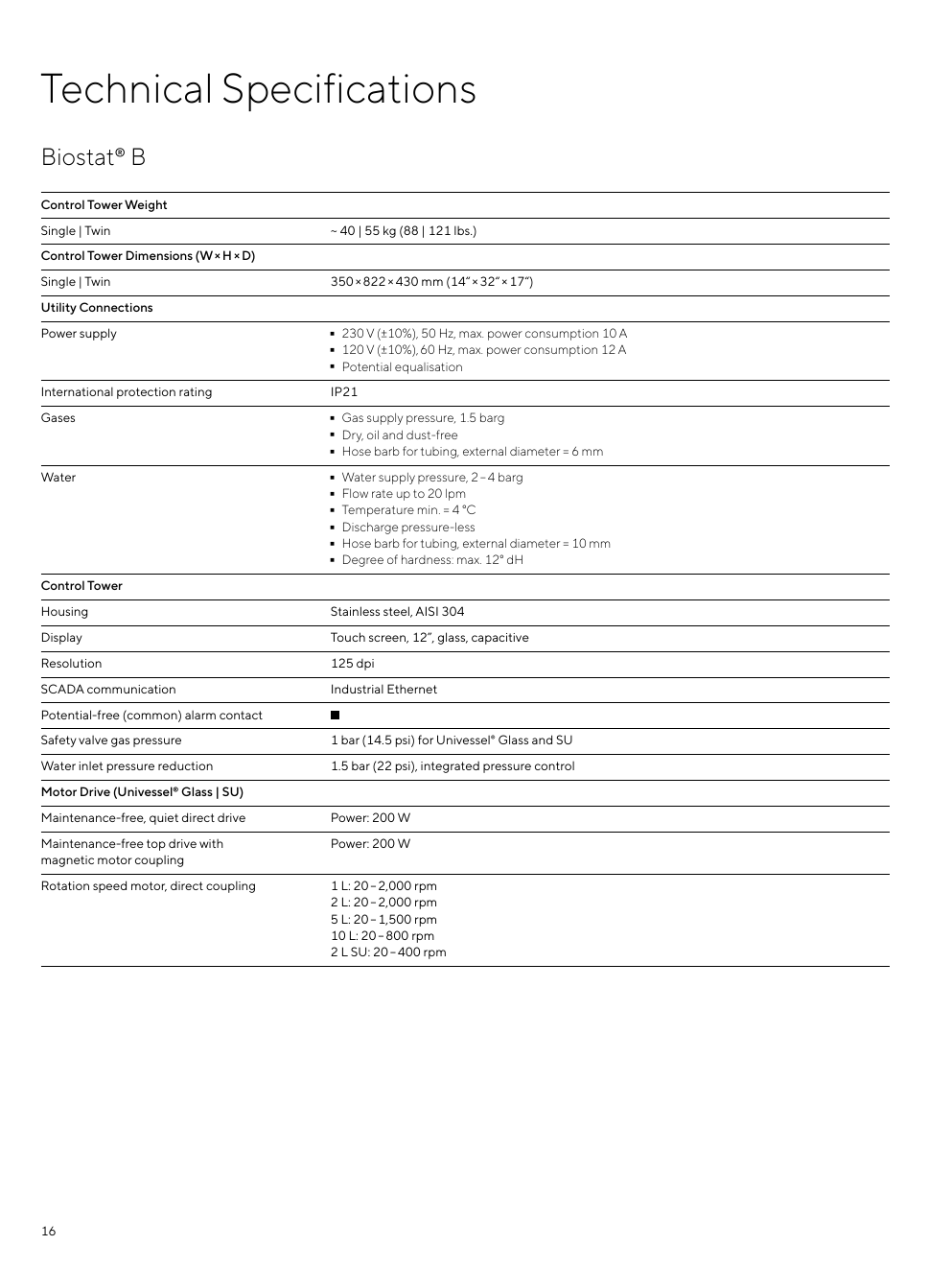

BIOSTAT B — oficjalna tabela wymiarów, zasilania, 12-calowego ekranu i Industrial Ethernet.

Pokazane ekrany są lokalnym HMI BioPAT DCU oraz klientem SCADA Biobrain Supervise/MFCS.

Naczynia i skala procesu

BIOSTAT B i B-DCU współpracują z autoclavowalnymi Univessel Glass o nominale 1, 2, 5 i 10 L. Współczesny BIOSTAT B obsługuje również 2-litrowy Univessel SU do hodowli komórkowych. Ta wymienność pozwala prowadzić batch, fed-batch, proces ciągły lub perfuzję, ale wymaga dobrania napędu, mieszadła, czujników i strategii gazowej do naczynia.

Zakres obrotów BIOSTAT B zależy od wielkości: dla szkła 1 i 2 L do 2000 rpm, dla 5 L do 1500 rpm, dla 10 L do 800 rpm, a dla 2 L SU do 400 rpm; dolna granica katalogowa wynosi 20 rpm. Te liczby dotyczą nowszej karty BIOSTAT B, nie automatycznie Bplus lub każdej wersji B-DCU.

Szklane naczynie borokrzemowe i elementy ze stali AISI 316L są wielorazowe, więc autoklawowanie, uszczelnienia i montaż portów są częścią granicy bezpieczeństwa biologicznego. Błąd cyfrowy może oddziaływać przez grzanie, mieszanie, gazy i pompy, lecz integralność sterylna nadal zależy od fizycznego montażu.

Sterowanie lokalne BioPAT DCU

Ekran DCU pokazuje schemat procesu: naczynie, dopływy gazów, pompy, wagi i wartości temperatury, pH, pO2, redox, piany, poziomu oraz mętności. Menu obejmuje Main, Calibration, Controller, Trend, Settings, wybór naczynia, Shutdown, Remote i Alarm. To konkretna mapa interfejsu przydatna podczas zabezpieczenia stanu.

Lokalne regulatory utrzymują temperaturę, pH, tlen rozpuszczony i inne pętle. Automatyczna kontrola pH może dawkować kwas/zasadę albo używać CO2 i zasady. DO może tworzyć kaskadę z mieszaniem, całkowitym przepływem gazu i udziałem tlenu. Zmiana kolejności kaskady ma skutek procesowy równie istotny jak zmiana setpointu.

Współczesny BIOSTAT B potrafi prowadzić grawimetryczne dozowanie i poziom, profile substratu, batch, fed-batch, continuous i perfusion. Do czterech pomp wewnętrznych na naczynie może być stało- lub zmiennoobrotowych. Z punktu widzenia incydentu ważne są tryb pompy, zadana prędkość, przypisanie reagentu i konfiguracja wagi.

BIOSTAT B-DCU integruje BioPAT Trace do glukozy/laktatu lub metanolu/etanolu, Viamass do żywej biomasy, Xgas do gazów wylotowych i Fundalux do mętności. Wynik czujnika może wejść w zaawansowaną pętlę albo wyzwolić profil. Fałszywa wartość PAT może więc automatycznie zmienić feed lub moment harvest.

Aeracja i tor wykonawczy

BIOSTAT B oferuje konfiguracje mikrobiologiczne, cell-culture i dual-use. Pięć linii gazowych z rotametrami i zaworami może zostać uzupełnionych maksymalnie czterema MFC. Strategie obejmują wzbogacanie powietrza O2, mieszaniny Air/O2/N2/CO2, sparger, overlay oraz zmianę CO2 pomiędzy nimi.

W wersji cell-culture maksymalny sumaryczny przepływ katalogowy wynosi do 13 L/min, w microbial/dual-use do 20 L/min, zależnie od wybranych przepływomierzy i MFC. Dokładność MFC jest deklarowana na poziomie ±1% pełnej skali, a rotametrów ±5% pełnej skali. Weryfikacja wymaga BOM konkretnej wieży.

B-DCU może mieć inteligentne MFC o turndown 1:200 i do czterech pomp zmiennoobrotowych plus cztery stałoobrotowe. Zewnętrzne wejścia analogowe to po trzy kanały 0–10 V oraz 4–20 mA na Supply Tower. Tor analogowy należy sprawdzić pod kątem ekranowania, wspólnej masy, skalowania i wartości fail.

Odłączony kabel czujnika, błąd MFC, zapowietrzona pompa lub źle przypisany reagent mogą wyglądać w SCADA jak problem programowy. Diagnostyka musi skorelować polecenie cyfrowe, wyjście regulatora, fizyczny przepływ i odpowiedź procesu.

Architektura nadrzędna: Biobrain Supervise / BioPAT MFCS

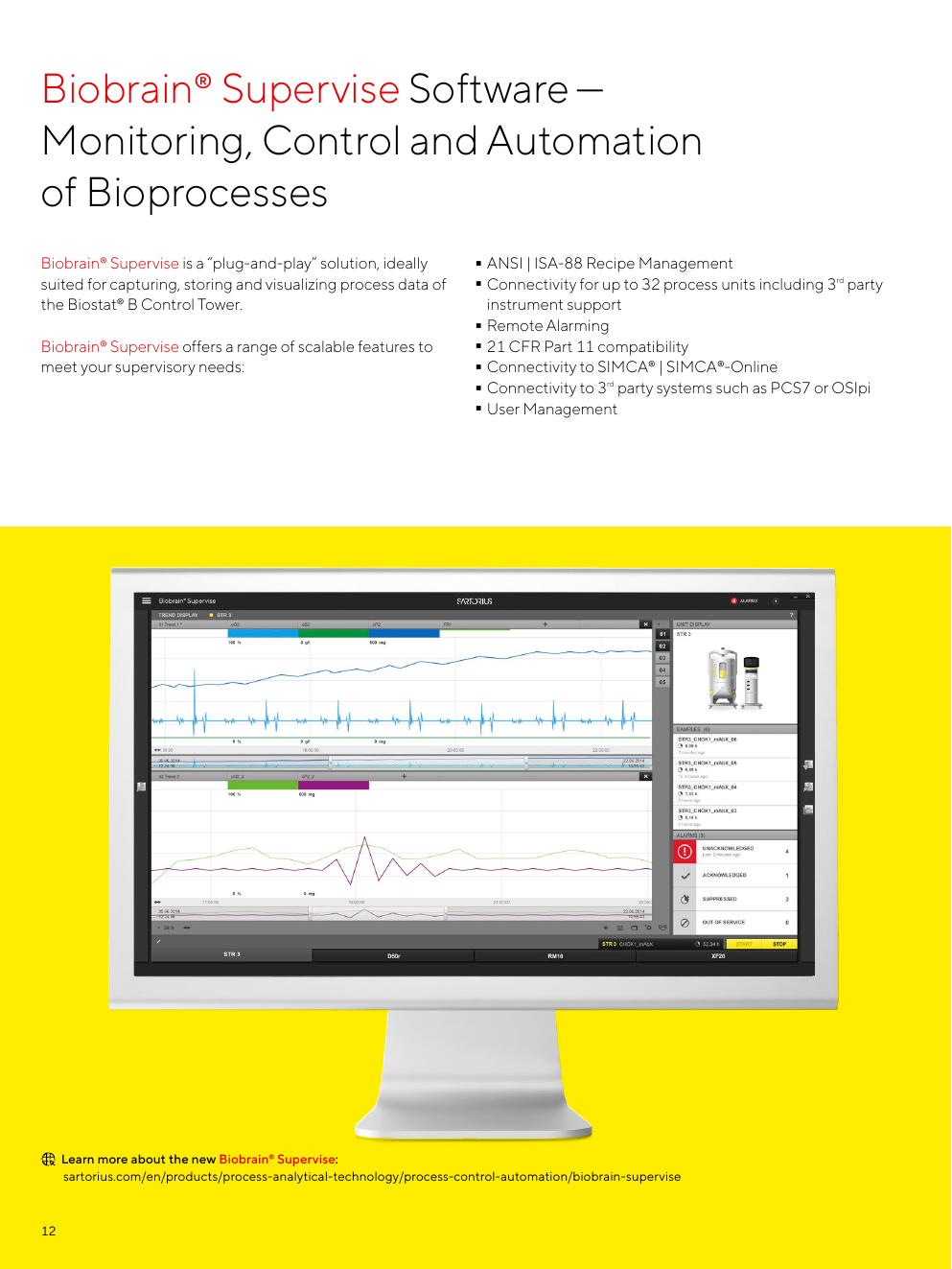

Biobrain Supervise, wcześniej kojarzony z linią BioPAT MFCS, jest warstwą SCADA do akwizycji, przechowywania i wizualizacji danych. Materiały dla BIOSTAT B wymieniają zarządzanie recepturami ANSI/ISA-88, do 32 jednostek procesowych, alarmowanie zdalne, zarządzanie użytkownikami i integracje z SIMCA/SIMCA Online, PCS 7 oraz OSIsoft PI.

Materiały B-DCU opisują BioPAT MFCS jako pakiet GAMP kategorii 4 zgodny z 21 CFR Part 11. „Plug-and-play” oznacza przygotowane sterowniki i modele, nie automatyczne bezpieczeństwo. Serwer SCADA, klient operatorski, baza danych, domena oraz backup są oddzielnymi zasobami do inwentaryzacji.

SIMCA Online i MODDE wykorzystują dane wielowymiarowe i DoE.

B-DCU: Industrial Ethernet, Modbus i OPC

Control Tower B-DCU ma standardowy Industrial Ethernet, opcjonalny Modbus TCP, USB, Ethernet, bezpotencjałowy kontakt alarmowy i sześć interfejsów do Supply Tower. Supply Tower dodaje fieldbus dla urządzeń szeregowych lub ethernetowych oraz wejścia 0–10 V/4–20 mA.

Sartorius pokazuje DCU Modbus fieldbus i DCU OPC interface między B-DCU a systemami Siemens Simatic PCS 7, Rockwell Automation i Emerson DeltaV. Dostawca może dostarczyć cyfrową mapę Modbus do DeltaV, umożliwiającą odczyt PV, zmianę parametrów regulatora i bezpośredni dostęp do pomp lub zaworów.

Broszura potwierdza Modbus TCP jako opcję.

Dokumentacja tej generacji określa interfejs jako OPC, bez wskazania OPC Classic/DA albo OPC UA.

Windows Domain Login i użytkownicy

B-DCU może połączyć się z zarządzaniem użytkownikami na Microsoft Server i używać Windows Domain Login. Broszura pokazuje domenę/realm, użytkownika i pole hasła oraz możliwość importu/eksportu parametrów użytkownika między urządzeniami. To bezpośrednie powiązanie OT z usługą tożsamości.

Eksport ustawień i authentication data jest wygodny przy replikacji stanowisk, lecz zwiększa ryzyko skopiowania kont, hashy lub map uprawnień. Pliki eksportu wymagają szyfrowania, kontroli dostępu, hashy i ewidencji użycia. Nie powinny leżeć na ogólnym udziale laboratoryjnym.

USB, pamięć i aktualizacje

USB jest potwierdzone dla Control Tower B-DCU. Może służyć importowi/eksportowi ustawień i materiałom serwisowym, ale publiczne broszury nie opisują typu nośnika rozruchowego, podpisu pakietów ani procedury rollback. W BIOSTAT B współczesnym porty są na tylnym panelu, jednak tabela potwierdza Ethernet i alarm, nie szczegółową liczbę USB.

Aktualizacje realizuje serwis Sartorius w ramach lifecycle/maintenance.

BIOSTAT Bplus — granica systemu historycznego

Bplus typu 8843414 ma lokalny panel, moduły pomp, złącza tyłu i modułową elektronikę. Rynek wtórny ujawnia stan fizyczny i tabliczkę, ale nie jest dowodem aktualnego wsparcia ani pierwotnej konfiguracji. Numer typu oraz serial są ważniejsze niż nazwa z ogłoszenia.

Ustalenie specyficzne dla BIOSTAT B

Ta karta dotyczy 12-calowej generacji BioPAT DCU. Potwierdzone są Industrial Ethernet, single/twin, maksymalnie cztery pompy na naczynie i integracja Biobrain Supervise. Widoki w galerii pokazują lokalny HMI i desktopowy SCADA; nie ma dowodu panelu WWW ani RDP.

Źródła profilu rozszerzonego

• Sartorius — BIOSTAT B, oficjalna broszura SBI1513-e
• Sartorius — BIOSTAT B-DCU, oficjalna broszura SBI1555-e
• Sartorius Shop — BIOSTAT B-DCU
• Sartorius — Biobrain Supervise
• Sartorius — Univessel Glass
• Sartorius — BIOPAT Viamass data cable / zgodność
• Sartorius — BioPAT Xgas Vis, przykład konfiguracji Modbus
• Richmond Scientific — Bplus Exclusive Flow 8843414
• J316 — fotografie Bplus 8843414, elektroniki i tabliczki

Źródła i materiały

• Oficjalna karta produktu Biostat B — status rodziny, konfiguracje i zdjęcia.
• Oficjalna broszura Biostat B — parametry wieży, naczyń, napędu, gazowania, pomp, sensorów i Ethernetu.
• Biobrain Supervise — bieżąca warstwa SCADA i relacja z historycznym BioPAT MFCS.
• Univessel SU — dane jednorazowych naczyń.

Weryfikacja źródeł: 3 września 2026 r.
