LABOAO XSJA-AUTO/XSJA-GMP Automatic Bioreactor

Zakres karty i identyfikacja

Karta obejmuje dwie blisko powiązane; nie tożsame serie: LBR-XSJA-AUTO oraz LBR-XSJA-GMP. Producent umieszcza je w grupie zaawansowanych automatycznych bioreaktorów. AUTO jest publicznie opisany jako system 5–5000 L z automatyczną sterylizacją, opcjonalnym myciem i elektrycznym podnoszeniem pokrywy.

Do rodziny kontrolowanej włączono również LBR-XSJ-X-C: konfigurowaną platformę od jednego do dwudziestu zbiorników z kontrolerami LBR-A/B/C/D/H.

Skala i geometria procesowa

Dla XSJA-AUTO producent podaje zakres nominalny 5–5000 L, stosunek średnicy do wysokości 1:2–3 i współczynnik napełnienia 70%.

Konstrukcja zbiornika

AUTO jest opisany jako zbiornik ze stali 316L, bez martwych stref, ze sferycznym dnem. Części kontaktowe GMP również są deklarowane jako 316L. AUTO ma długi wziernik z lampą, aseptyczne króćce poboru i spustu w układzie wielozaworowym, port inokulacji, dozowania, elektrody piany, skraplacza exhaust oraz porty zapasowe.

Mieszanie i napęd

AUTO dopuszcza bezpośredni napęd mechaniczny albo mechaniczne mieszanie przez sprzęgło magnetyczne. Standardowo wymieniono zamknięty wirnik z sześcioma płaskimi łopatkami; opcjami są łopatki skośne, turbina, geometria strzałkowa, wstęga śrubowa i otwarty wirnik sześciopłatowy.

Temperatura i chłodzenie

Wariant GMP publikuje zakres od temperatury wody chłodzącej +5°C do 80°C, stabilność ±0,2°C, chłodzenie wodą wodociągową albo lodową i ogrzewanie w zewnętrznym obiegu. AUTO deklaruje inteligentny PID, grzanie elektryczne, chłodzenie wodą i pompę cyrkulacyjną.

pH, DO i kalibracja

AUTO rezerwuje standardowe interfejsy pH, DO i temperatury oraz wymienia elektrody Mettler. GMP podaje pH 2,00–12,00 z dokładnością deklarowaną ±0,05, DO 0–100% z ±3% i programową kalibrację obu sond.

Kalibracja z HMI jest funkcją uprzywilejowaną. Operacyjny test śledzi każdy sygnał od sondy przez transmitter oraz adres I/O do trendu i właściwej pompy.

Aeracja, MFC i ciśnienie

Producent podaje regulację ciśnienia 0–0,3 MPa przez zawór wylotowy oraz zdalny odczyt cyfrowy.

Dozowanie i odpienianie

GMP opisuje sterowanie duty-cycle pompą feed oraz detekcję piany elektrodą 100–100000 Ω, po której pompa dozuje antifoam. Liczba pomp, ich wydajność i przypisanie są delivery-specific.

Automatyczne CIP

AUTO oferuje LBR-CIP jako opcję.

Podnoszenie pokrywy LBR-UIP

Funkcja ułatwia czyszczenie i konserwację; tworzy oddzielny układ ruchu z ryzykiem zgniecenia, niekontrolowanego opadnięcia i uruchomienia przy podłączonych przewodach.

Sterownik LBR-C i PLC

Dla AUTO producent wskazuje komputer przemysłowy, Siemens S7-200 i system LBR-C. Panel/tablet ma ponad 10 cali. Sterowanie obejmuje osiem parametrów bezpośrednich: pH, DO, ciśnienie zbiornika, temperaturę, prędkość, przepływ powietrza, odpienianie i dozowanie, a także SIP rurociągów, CIP i podnoszenie pokrywy.

Sterownik PLC jest opisany jako urządzenie z rodziny Siemens S7-200.

Warianty sterowania GMP

GMP wymienia opcjonalnie kontrolery LBR-B, LBR-C i LBR-S oraz Siemens S7-200. Panel ponad 10 cali steruje siedmioma parametrami: pH, DO, ciśnieniem, temperaturą, rpm, odpienianiem i dozowaniem oraz sekwencją SIP.

Zdalne i bezprzewodowe monitorowanie

AUTO deklaruje computer remote control oraz wireless monitoring bez stałej obecności operatora.

Receptury, stany i interlocki

Automatyzacja obejmuje hodowlę, SIP, opcjonalny CIP i UIP.

Historia, czas i integralność danych

Synchronizacja jest testowana przy utracie źródła i zmianie strefy.

OEM, rebranding i niepewność BOM

LABOAO oferuje OEM/ODM, a w materiałach ekosystemu pojawiają się Siemens, MCGS, BIOTECH-7000 oraz oznaczenia LBR/BLBIO.

Ryzyko rebrandingu oznacza konieczność weryfikacji BOM; nie uzasadnia kopiowania portów, haseł, CVE ani instrukcji serwisowej.

Weryfikacja deklaracji GMP

Funkcje mają być oceniane wobec konkretnego zastosowania i jurysdykcji.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: 316L, automatic sterilization/cleaning i opcjonalne podnoszenie pokrywy
• Hardware: Siemens S7-200 + przemysłowy panel/komputer zależnie od kontrolera
• Hardware: computer remote control i wireless monitoring deklarowane dla AUTO
• Hardware: 1–20 tanks i kontrolery LBR-A/B/C/D/H w platformie XSJ-X-C
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

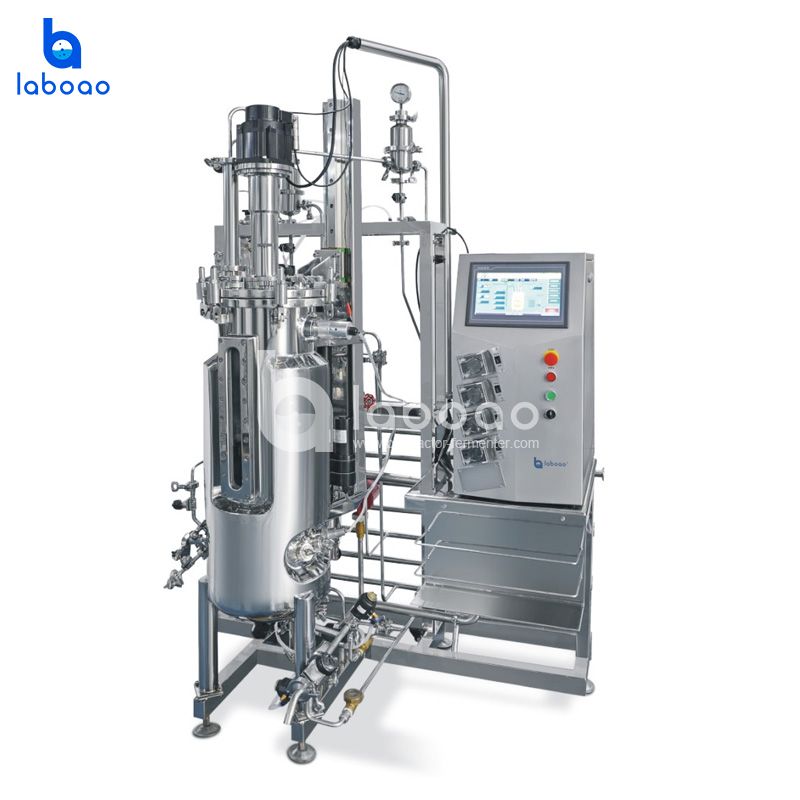

LABOAO XSJA-AUTO/XSJA-GMP Automatic Bioreactor — widok 1 z materiałów producenta (800×800).

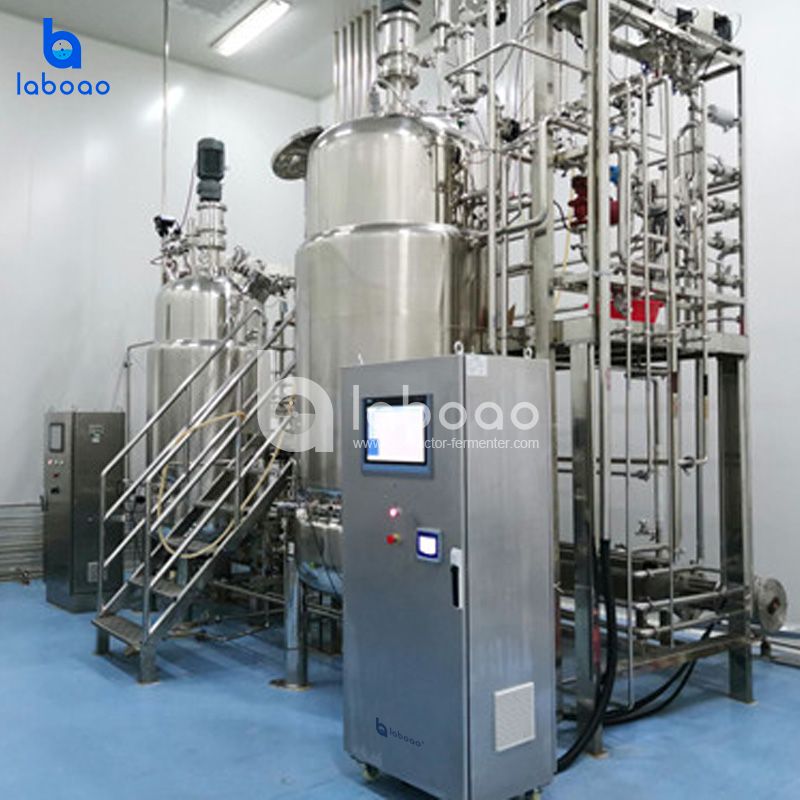

LABOAO XSJA-AUTO/XSJA-GMP Automatic Bioreactor — widok 2 z materiałów producenta (800×800).

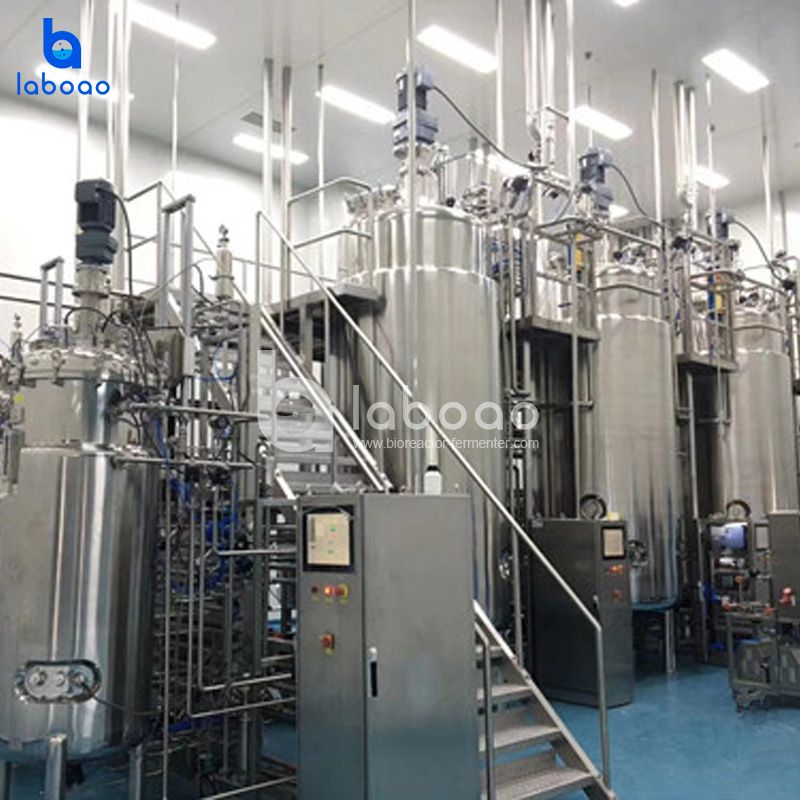

LABOAO XSJA-AUTO/XSJA-GMP Automatic Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
