LABOAO XV Vaccine Bioreactor System

Zakres rodziny

Karta obejmuje ogólną serię LBR-XV, wariant LBR-XV-GMP oraz cztery strony nominalnych pojemności 50, 100, 200 i 500 L. LABOAO opisuje je jako systemy przemysłowej hodowli i produkcji szczepionek bakteryjnych, z możliwością projektu, wykonania, instalacji, uruchomienia i szkolenia.

LBR-XV-GMP

LBR-XV-GMP pojawia się jako wariant cGMP bacterial vaccine automatic fermenter.

Karta 50 L i kod 50V

Strona 50 L publikuje LBR-50V. Karta powtarza parametry całej XV: 316L, Ra≤0,4, 70% napełnienia, wielokanałowy gaz, SIP, opcjonalne CIP i load cells oraz LBR-D.

Nie można traktować kodu 50V jako unikalnego bez kontekstu, ponieważ karta 500 L publikuje ten sam literalny kod.

Karta 100 L i kod 100V

Strona 100 L publikuje LBR-100V.

Karta 200 L i kod 20V

Ewidencja zapisuje tytuł 200 L i kod 20V oraz flagę konfliktu.

Karta 500 L i kolizja 50V

Strona 500 L publikuje LBR-50V, identycznie jak karta 50 L.

Skala i geometria

Producent podaje stosunek średnicy do wysokości 1:1–2,5 i współczynnik napełnienia 70%.

GA określa total/working, headspace, baffles, impellers, nozzles i platformy.

Stal 316L i powierzchnia

Karta deklaruje stal 316L i wewnętrzną chropowatość Ra≤0,4.

Napęd mechaniczny

Producent podaje proste i skośne wielostopniowe wirniki oraz 50–1000 rpm z dokładnością ±1 rpm.

Napęd magnetyczny

Nie można użyć instrukcji mechanical seal dla wariantu magnetycznego.

Gaz i MFC

Platforma ma wielokanałową wentylację i termiczne mass flowmeters automatycznie kontrolujące air oraz oxygen.

Ciśnienie

Zakres regulacji wynosi 0–0,3 MPa, z automatycznym zaworem wylotowym i zdalnym cyfrowym wskazaniem.

pH

Publikowany zakres pH to 2–12 z dokładnością ±0,02, PID i automatycznym dozowaniem acid/alkali.

Loop check potwierdza właściwe pompy.

DO

DO ma zakres 0–100% i deklarowaną dokładność ±3%.

Temperatura

Zakres to od temperatury wody chłodzącej +5°C do 80°C, dokładność ±0,1°C, grzanie elektryczne, chłodzenie wodą i obieg pompy.

Temperature mapping i test obciążenia potwierdzają zdolność. Utrata chłodu, pompy lub sondy ma alarm. Receptura nie przekracza dopuszczeń organizmu i materiałów.

Feed i odpienianie

Foam sensor steruje pompą perystaltyczną. Exact liczba pomp, zakres i pomiar dostarczonej ilości są konfigurowane.

Load cells

Opcjonalne load cells Mettler mają online mierzyć masę/objętość cieczy.

Filtracja inlet

Karta wymienia intake sterilization filter. Filtr jest krytyczną barierą biologiczną oraz źródłem pressure drop.

Inaktywacja gazu wylotowego

Producent deklaruje exhaust after heating, filtering and inactivation.

CIP

LBR-CIP jest opcjonalny.

Riboflavin/coverage oraz residue test potwierdzają cleaning.

JIP i podnoszenie pokrywy

Funkcja ruchowa ma ryzyko zgniecenia i niekontrolowanego opadnięcia.

LBR-D i Siemens S7-200

Kontroler LBR-D używa Siemens S7-200 i 12-calowego tablet/touch.

S7-200 jest rodziną, nie exact CPU.

GMP i walidacja

Producent deklaruje wsparcie demonstracji GMP.

Funkcje audit trail, access, backup i recovery są testowane, nie tylko opisane.

OEM i niepewność BOM

LABOAO oferuje OEM/ODM, a obca nazwa Tianhui wskazuje niespójność treści.

Haseł, firmware i CVE nie przenosi się z podobnego urządzenia.

Cena

Ceny platform animal-cell i standardowych stainless dotyczą konfiguracji bez containment, inaktywacji i dokumentacji vaccine.

Oferta rozdziela vessel, gas skid, exhaust treatment, CIP/SIP/JIP, load cells, automation, FAT/SAT, qualification, building interfaces i support.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: 316L, vaccine culture, opcjonalne CIP/SIP/JIP i load cells
• Hardware: Siemens S7-200 + 12-calowy tablet/touch dla kontrolera LBR-D
• Hardware: karty 200 i 500 L mają brakujące zero oraz kolizję 50V
• Hardware: obca nazwa Tianhui jest błędem treści, nie potwierdzonym OEM
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

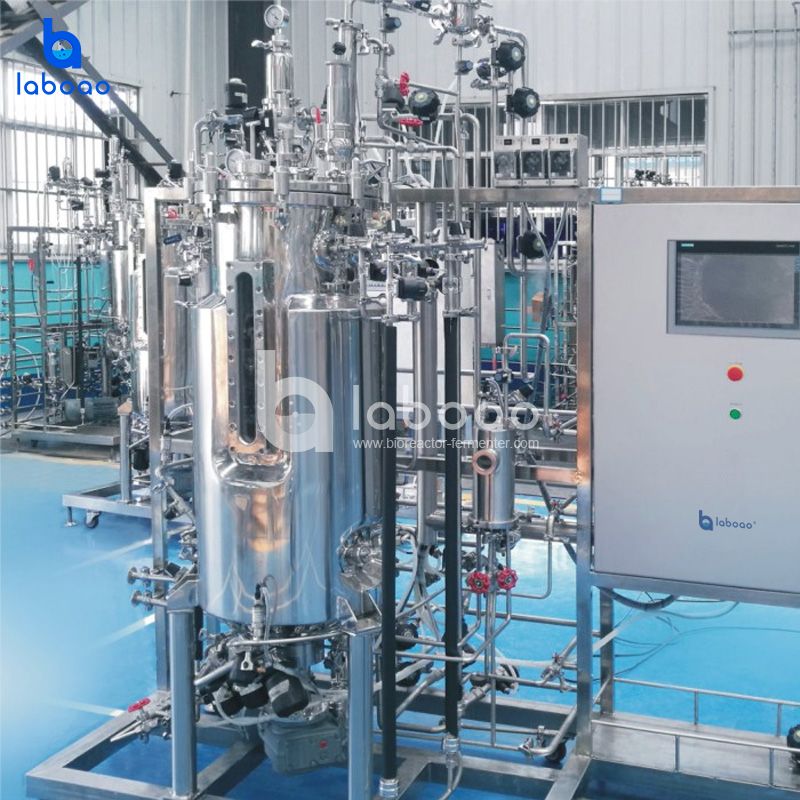

LABOAO XV Vaccine Bioreactor System — widok 1 z materiałów producenta (800×800).

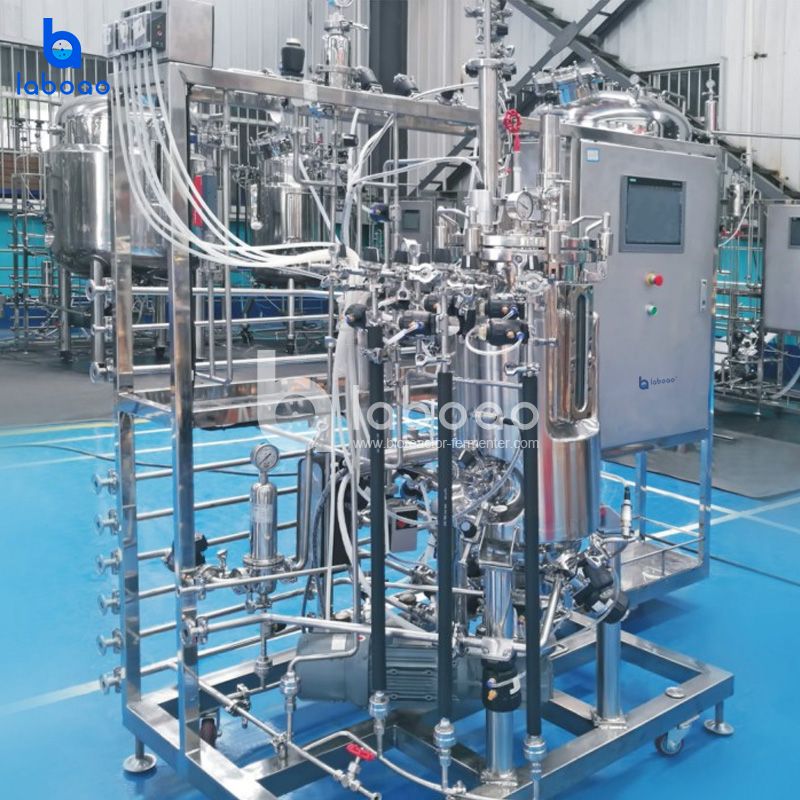

LABOAO XV Vaccine Bioreactor System — widok 2 z materiałów producenta (800×800).

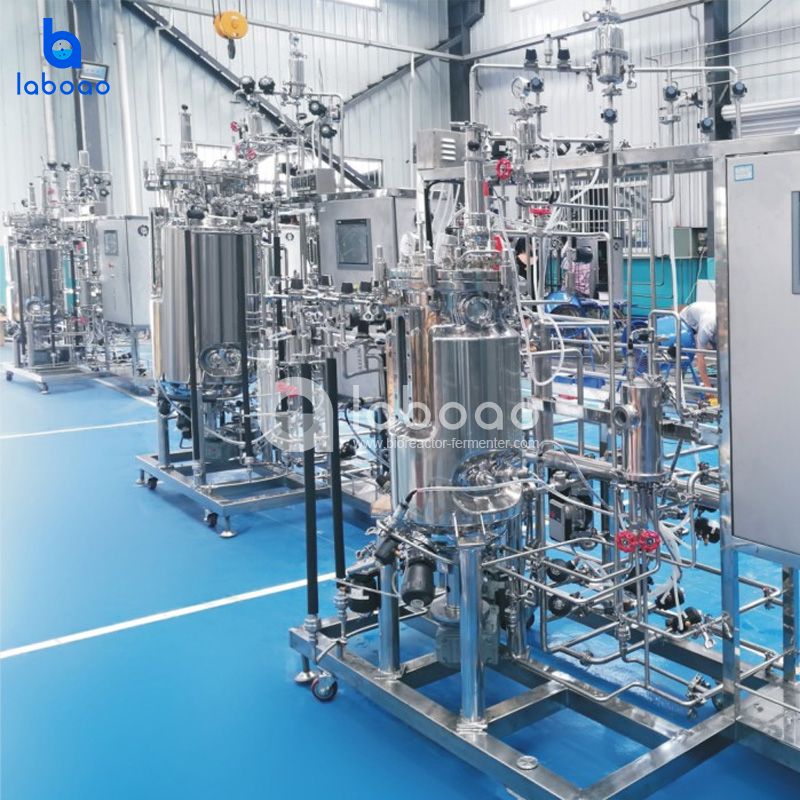

LABOAO XV Vaccine Bioreactor System — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
