KNIKBIO V/XV Vaccine Bioreactor System

Publiczne materiały opisują 100 L V, 200 L XV dla procesu błoniczego, ogólny Automatic vaccine fermenter XV oraz nowszą platformę 30/300 L. Łączą szczelny zbiornik, kontrolę pH, DO, temperatury, prędkości, przepływu gazu i ciśnienia z obróbką gazów wylotowych, SIP i opcjonalnym lub automatycznym CIP.

Karty producenta przypisują rodzinie kontrolery KNIKBIO-S, C i D, panele 10 lub 12 cali, podczas gdy legenda kodowania opisuje D jako panel 15-calowy.

Nazwy V i XV

Strona 100 L używa nazwy KNIKBIO-V, a karta 200 L i Automatic — KNIKBIO-XV.

Dane potwierdzone warianty

Oficjalna strona kategorii wskazuje 100 L vaccine equipment, 200 L Diphtheria vaccine bioreactor, Automatic vaccine fermenter i inne karty rodzinne. Nowsza strona w kategorii biopharmaceutical opisuje 30 L i 300 L bez podania stabilnego pełnego SKU.

Zakres 30/100/200/300 L w rekordzie oznacza pojemności jawne na kartach, a nie ciągły szereg modeli.

Macierz rewizji sterowania

Profil źródłowy	Rodzina	Kontroler	PLC	HMI	Język deklarowany
100 L vaccine equipment	V	KNIKBIO-S	Siemens S7-200	10″ touch	chiński
Automatic vaccine fermenter	XV	KNIKBIO-C	Siemens S7-200	10″ touch	chiński
200 L diphtheria	XV	KNIKBIO-D	Siemens S7-200	12″ touch/tablet	angielski
30/300 L vaccine	bez pełnego kodu	KNIKBIO-D	Siemens S7-200	12″ touchscreen	angielski
ogólna legenda XABC-D	konwencja	suffix D	PLC + transmittery Siemens	15″ LCD

Tabela pokazuje konflikt dokumentacji, nie ewolucję chronologiczną.

V/100 L

Karta 100 L vaccine production equipment opisuje serię V, konstrukcję 316L, Ra≤0,4, 70% fill, górny napęd mechaniczny lub dolny magnetyczny oraz kontroler KNIKBIO-S z S7-200 i panelem 10″.

Na tej karcie SIP, CIP i automatyczne podnoszenie pokrywy są przedstawione jako opcje. H:D wynosi 1:1–3, inaczej niż na stronach XV.

XV Automatic

Automatic vaccine fermenter używa nazwy XV i kontrolera KNIKBIO-C. Publikuje S7-200, 10-calowy panel, transfer do hosta i analizę historii.

Karta wymienia automatyczne podnoszenie pokrywy, load cell, Mettler pH/DO, air/O2 MFC i termiczną filtracyjną obróbkę exhaust. Jednocześnie zawiera ogólną legendę modelu, która nie pasuje wprost do nazwy XV.

XV/200 L diphtheria

Karta 200 L Diphtheria vaccine bioreactor jest najmocniejszym źródłem exact dla rodziny.

Automatyczny SIP obejmuje zbiornik i rurociągi, CIP jest opcjonalny, a ważenie broth — opcjonalne. Strona podaje podnoszoną pokrywę bez wyraźnego znacznika opcji.

Platforma 30/300 L

Nowsza karta 30/300 L opisuje dwa rozmiary na jednej stronie, pełne uszczelnienie, podwójny mechanical seal i wybór napędu. Używa nazwy KNIKBIO-D Smart Control System z S7-200 i ekranem 12″.

Karta potwierdza automatyczny SIP, opcjonalny CIP, exhaust treatment, automatyczne dosing/foam, opcjonalne ważenie i lid lift.

Konstrukcja zbiornika

Karty V/XV deklarują 316L po stronie zbiornika i wewnętrzne polerowanie Ra≤0,4.

Filling factor wynosi 70%.

Konflikt geometrii H:D

Karty V/100 i biopharmaceutical podają H:D 1:1–3. Strony XV/200, Automatic oraz 30/300 podają 1:1–2,5.

Napęd mechaniczny górny

Nie podają modelu napędu, falownika ani seal support.

Dolne sprzęgło magnetyczne

Alternatywą jest dolny napęd magnetyczny, opisany jako pośrednio sprzężone mieszanie.

Zakres mieszania

Deklarowany zakres wynosi 50–1000 rpm z dokładnością ±1 rpm. Mieszadła mają proste i pochylone łopatki w układzie wielostopniowym.

Szczelność i containment

Producent używa określeń „fully sealed”, „zero leakage”, „no pollution” i „maintenance-free”.

Inaktywacja gazów wylotowych

Strony XV deklarują ogrzewanie, filtrację i inaktywację exhaust przed emisją.

Regulacja ciśnienia

Zakres kontroli ciśnienia jest podany jako 0–0,3 MPa.

Regulacja pH

pH ma zakres 2–12 i deklarowaną dokładność ±0,02.

Regulacja DO

DO ma zakres 0–100% i dokładność ±3%. Karta wskazuje powiązanie z przepływem, ciśnieniem i mieszaniem; nowsza strona mówi o automatycznej regulacji air/O2.

Temperatura

Sterowanie temperaturą jest opisane jako PID, ogrzewanie elektryczne, chłodzenie wodą i pompa cyrkulacyjna. Zakres wynosi od temperatury wody chłodzącej +5°C do 80°C, dokładność ±0,1°C.

Feeding i kontrola piany

Nowsza karta opisuje detekcję piany i pompy perystaltyczne.

Ważenie broth

Na stronach 200 i 30/300 funkcja jest opcjonalna; inne karty wpisują ją w główną listę.

Automatyczny SIP

200 L XV oraz 30/300 L deklarują automatyczny program SIP dla zbiornika i rur. Na 100 L V funkcja jest opcjonalna.

CIP i obrotowe mycie

V/100 ma 360-degree auto-rotation washer, Automatic XV — rotatable cleaning, a warianty 200 oraz 30/300 oferują CIP jako opcję.

Siemens S7-200

Wszystkie cztery profile sterowania wskazują rodzinę Siemens S7-200.

Kontrolery KNIKBIO-S, C i D

Kontroler KNIKBIO jest integracją platformy PLC/HMI i aparatury, a nie jednoznacznie zidentyfikowanym układem scalonym.

Konflikt HMI 10/12/15 cali

Exact V/100 i Automatic XV podają 10″, exact XV/200 i 30/300 — 12″, a legenda suffixu D — 15″.

Funkcje HMI i hosta

Deklarują transfer do host computer; nie podają protokołu, portu ani formatu.

Porty i protokoły

Obejmuje ona także USB, porty szeregowe, drugi interfejs hosta, modem serwisowy i sieć bezprzewodową, jeżeli faktycznie występują.

Cena i segment P5

P5 jest klasyfikacją analityczną wynikającą ze skali, containment, exhaust, automatyki i kwalifikacji.

Relacja z LABOAO

LABOAO publikuje rodzinę XV o bardzo podobnym tekście i wyposażeniu, co jest wartościowym śladem OEM lub współdzielonej dokumentacji.

Relacja z KNIKbio-S/C

S/C jest szeroką platformą cGMP 5–10 000 L z automatycznym CIP/SIP; V/XV ma profil szczepionkowy, kontrolę gazów i exhaust treatment.

Analogicznie S/C nie dziedziczy S7-200 i kontrolera D z XV.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO V/XV Vaccine Bioreactor System. Udokumentowana skala: 30/100/200/300 L potwierdzone na kartach; konfiguracje zależne od procesu. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

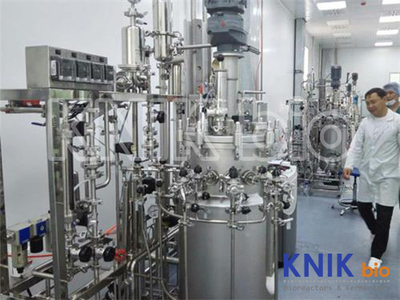

KNIKBIO V/XV Vaccine Bioreactor System — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
