LABOAO FMT Metabolic Flow Bioreactor

Zakres rodziny

Rodzina LABOAO FMT służy do jednoczesnego prowadzenia hodowli i bilansowania metabolizmu na podstawie gazów, przepływów, masy oraz parametrów klasycznego bioreaktora. Kontrolowana karta obejmuje LBR-50FMT-2, LBR-30FMT-3, LBR-15FMT-50FMT-4, LBR-50FMT-5 i LBR-200FMT. Są to odpowiednio systemy dwu-, trzy-, cztero- i pięciozbiornikowe oraz automatyczny wariant 200 L.

Producent powtarza dla kart ogólny zakres platformy 5–5000 L; nazwy publicznych produktów wskazują konkretne skale 15, 30, 50 i 200 L.

Mapa exact wariantów

LBR-50FMT-2 jest sprzedawany pod tytułem 15 L/50 L double, co pozostawia niejasność, czy oba naczynia mają różne objętości czy tytuł opisuje opcje. LBR-30FMT-3 to triple 30 L. LBR-15FMT-50FMT-4 zawiera w kodzie dwie skale i cztery stanowiska. LBR-50FMT-5 to quintuple 50 L. LBR-200FMT jest kartą automatycznego 200 L.

Nie scala się 15→50 układu czterozbiornikowego z równoległym 4×50 L bez GA i P&ID.

Cel pomiaru metabolic flow

FMT łączy pomiary temperatury, rpm, pH, DO, piany, przepływu powietrza, ciśnienia, dwukierunkowego dozowania, masy/objętości cieczy oraz O2 i CO2 w gazie wylotowym. Producent używa także skrótu CUR bez jednoznacznego rozwinięcia na stronie.

Mieszanie

Platforma oferuje bezpośredni napęd mechaniczny od góry albo dolny napęd przez sprzęgło magnetyczne. Wymieniono silnik SEW, wielostopniowe proste lub skośne łopatki, a w opisie rodzinnym także turbiny, wirniki strzałkowe, wstęgi śrubowe i otwarte/zamknięte sześciopłatowe.

Układ gazowy

Parametry off-gas są niezależne od składu gazów zasilających.

Ciśnienie

Producent podaje zakres regulacji 0–0,3 MPa, zawór regulacyjny na wylocie i zdalny odczyt cyfrowy.

pH i DO

DO jest zarówno parametrem sterującym, jak i wejściem do interpretacji metabolizmu.

Temperatura

Regulacja temperatury wykorzystuje PID, grzanie elektryczne, wodę chłodzącą i pompę obiegu.

Analizator off-gas

Opcjonalny BLBIO-GC9000 ma online mierzyć O2 i CO2 w gazie wylotowym.

Obliczanie OUR i CER

CER analogicznie wykorzystuje CO2.

RQ, CUR i kLa

Karta jedynie wymienia parametr.

Siedemnaście parametrów

Producent mówi o 17 parametrach kontrolowanych lub zbieranych i wymienia przykłady: pH, DO, ciśnienie, temperaturę, rpm, air flow, O2 exhaust, CO2 exhaust, feed weighing oraz volume/weight broth.

Funkcja jest zaakceptowana dopiero po loop check i porównaniu z referencją.

Topologia wielozbiornikowa

Warianty 2×–5× zwiększają liczbę sond, pomp, napędów, wag i trendów.

LBR-A/B/C/D i Siemens S7-200

FMT oferuje kontrolery LBR-A, B, C lub D oparte na Siemens S7-200 oraz panel/tablet powyżej 10 cali.

HMI, historia i analiza

Producent deklaruje automatyczny zapis, przechowywanie, wyszukiwanie i analizę danych.

Sieć i protokoły

Karty nie publikują portów, usług, protokołów ani topologii.

Cena i zakres dostawy

Rejestr ceny zachowuje datę, walutę, Incoterms, ilość, konfigurację, FAT/SAT, dokumentację i wsparcie.

Minimalny rejestr aktywów

Dla wspólnej automatyki: CPU/firmware, moduły, HMI/OS/runtime, storage, analizator/model/firmware, topologia, porty, protokoły, konta i licencje.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: rozbudowane tory gazowe i obliczenia OUR/CER/RQ
• Hardware: Siemens S7-200 i kontroler LBR-A/B/C/D
• Hardware: automatyczne zapisywanie i analiza co najmniej 17 parametrów
• Hardware: opcjonalne JIP/SIP/CIP i sensory gazów/metabolitów
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

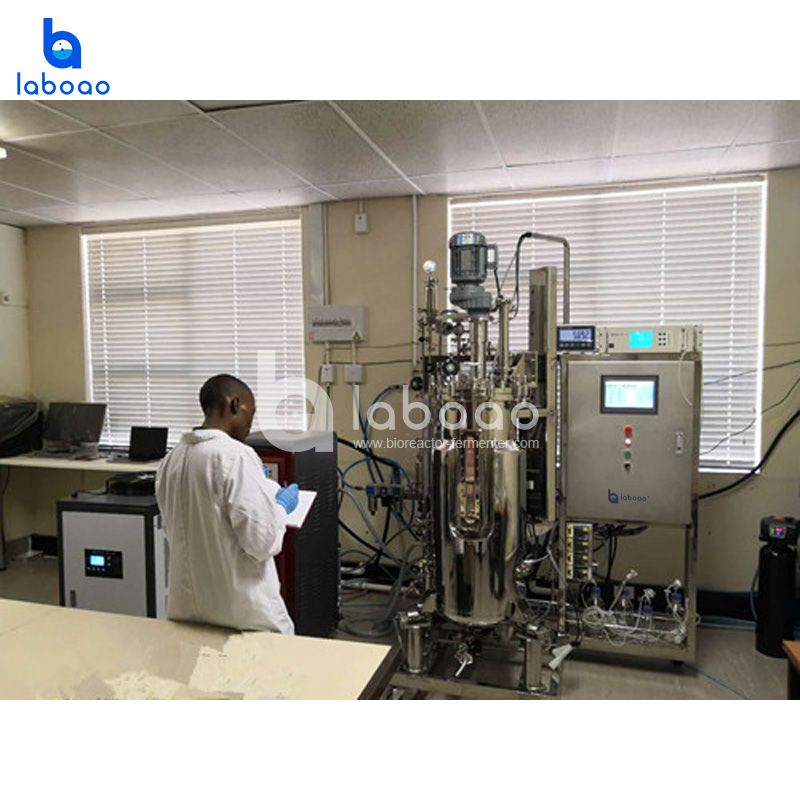

LABOAO FMT Metabolic Flow Bioreactor — widok 1 z materiałów producenta (800×800).

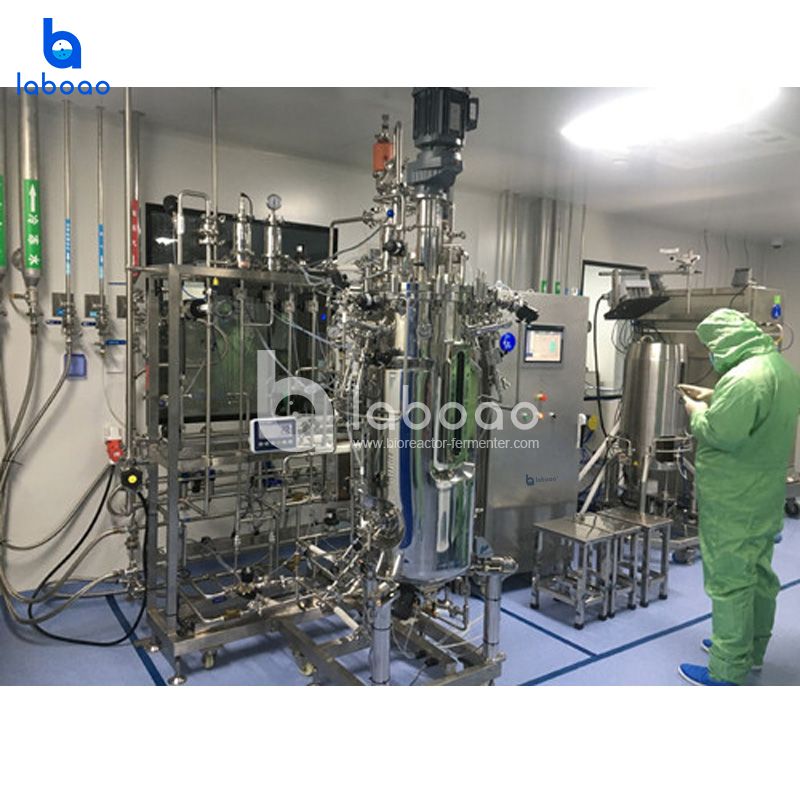

LABOAO FMT Metabolic Flow Bioreactor — widok 2 z materiałów producenta (800×800).

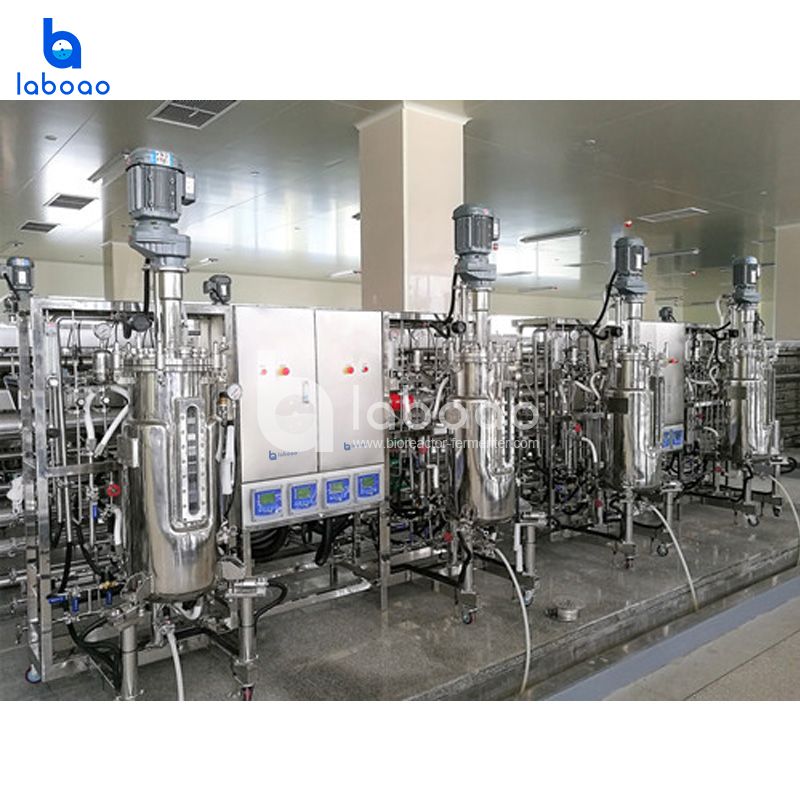

LABOAO FMT Metabolic Flow Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
