- Producent urządzenia / marka
- KNIKBIO
- Grupa katalogowa
- KNIKBIO
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- 15SJ-50SJ-4 Linked Automatic Fermentor
- Typ rekordu
- exact połączony i równoległy stalowy system fermentacyjny z centralną analizą
- SKU / numer katalogowy
- KNIKBIO-15SJ-50SJ-4 / BLBIO-15SJ-50SJ-4
- Skala
- 15 L seed/transfer stage + cztery 50 L; exact topologia wymaga GA/P&ID
- Architektura sterowania
- C4 — Wbudowany webserwer lub mobilny HMI
- Ryzyko rebrandingu
- wysokie — 15SJ-50SJ-4 Linked Automatic Fermentor należy do oferty KNIKBIO, której kody, opisy, dane kontaktowe i platformy sterowania mają udokumentowane odpowiedniki BLBIO/Bailun; pochodzenie konkretnego egzemplarza wymaga tabliczki, dokumentów zamówienia i porównania BOM.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — 15SJ-50SJ-4 Linked Automatic Fermentor występuje z różnymi naczyniami, napędami, sensorami i generacjami kontrolerów B/S/C/D, S7-200 lub S7-1200, a exact CPU, HMI, PCB/I/O, storage, OS, firmware, projekty, porty i recovery nie są publicznie ustalone.Podstawa: exact-manual; sprawdzono: 2026-09-07
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| naczynia | 15 L + cztery 50 L według kodu/opisu |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| materiał | 316L |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| napęd | mechanical/John Crane; wzmianka bottom magnetic |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| PLC | Siemens S7-200 |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | USB |
| Sieć przemysłowa — profil platformy producenta | dwupoziomowa architektura Industrial Ethernet PLC/HMI/host |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| praca | niezależna, równoległa lub szeregowa |
| host | Advantech IPC, KNIKBIO-8.0 |
| dane | USB, historia, raporty, OUR/CER/RQ/kLa |
| Sprzęt i komponent | kod i opis wskazują 15 L seed/transfer stage oraz cztery 50 L; literalny tekst wymaga weryfikacji GA/P&ID |
| Sprzęt i komponent | każdy zbiornik może pracować niezależnie, równolegle do porównań albo w układzie szeregowym/transferowym |
| Sprzęt i komponent | 316L, H:D 1:2–3 i 70% filling factor |
| Sprzęt i komponent | mechanical coupling z John Crane mechanical seal; ogólna wzmianka o bottom magnetic nie rozstrzyga exact alternatywy |
| Sprzęt i komponent | 50–1000 rpm ±1; in-situ sterilization i alcohol-flame inoculation/transfer workstation |
| Sprzęt i komponent | manualny rotametr i manualne pressure 0–0,20 zapisane w źródle błędnie jako Map |
| Sprzęt i komponent | cztery peristaltic pumps przy każdym pot: acid, base, antifoam i culture medium |
| Oprogramowanie lub tryb | KNIKBIO-C: Siemens S7-200 series PLC + Advantech industrial control computer, chiński interfejs i USB flash transfer |
| Oprogramowanie lub tryb | KNIKBIO-8.0 Analysis Software: online OUR, CER, RQ i kLa, material balance, wspólne curves i batch comparison |
| Oprogramowanie lub tryb | offline input: total/reducing sugar, amino nitrogen, biomass concentration i fermentation units |
| Oprogramowanie lub tryb | pH 2–12 ±0,02; DO 0–100% ±3; temperatura cooling water +5 do 60°C ±0,1; foam i rpm |
| Oprogramowanie lub tryb | brak CPU/order number i firmware S7-200, modelu IPC/HMI i OS, I/O, storage/bazy, portów/protokołów, czasu, kont/audit trail, backupu i recovery |
| Warunek korelacji podatności | MLFB CPU, firmware, model HMI, build Windows i rewizje projektów muszą być potwierdzone as-built |
Zastosowania
Ustalenia pierwszej fazy
Połączony stalowy system eksperymentalny do batch, fed-batch, animal-cell i badań scale-up, publikowany jako KNIKBIO oraz BLBIO. Kod wskazuje etap 15 L i cztery 50 L, ale niezgrabny opis źródłowy wymaga potwierdzenia topologii; każdy tor ma niezależne sterowanie, a centralny Advantech IPC z KNIKBIO-8.0 realizuje porównania i analizę metabolic-flow.
Źródła identyfikacji
- KNIKBIO — exact Linked automatically fermentor 15SJ-50SJ-4
- MedicalExpo/KNIK — exact BLBIO-15SJ-50SJ-4 i konfiguracja fed-batch
- DirectIndustry/KNIK — indeks exact 15SJ-50SJ-4 w multi-stage
- KNIKBIO — oficjalna kategoria multi-stage
- KNIKBIO — wspólna architektura sterowania, wyłącznie kontekst porównawczy
- MedicalExpo/KNIK — katalog portfolio i wariantów stalowych
- Siemens ProductCERT — advisories po identyfikacji exact CPU/firmware
- KNIKBIO — S7-1200, Windows 7/10, Industrial Ethernet, role, baza i funkcje sterowania
- KNIKBIO — oficjalny katalog laboratoryjny PDF, kopia archiwalna
- KNIKBIO — oficjalna sekcja pobierania dokumentów
Ostatnia kontrola rekordu: 2026-09-09.
KNIKBIO-15SJ-50SJ-4 jest exact oznaczeniem wielozbiornikowego stalowego systemu eksperymentalnego do batch, fed-batch, porównań równoległych, scale-up i hodowli komórek zwierzęcych. Publiczna karta łączy etap 15 L, cztery 50 L, stację transferową, niezależne sterowanie zbiorników oraz centralny komputer do analizy procesu.
System wyróżnia się nazwanym kontrolerem KNIKBIO-C, PLC Siemens S7-200, komputerem przemysłowym Advantech, transferem USB i software KNIKBIO-8.0. Dlatego karta oddziela opublikowane funkcje od wymagań exact as-built.
Exact nazwa i alias BLBIO
Producent używa KNIKBIO-15SJ-50SJ-4, a MedicalExpo BLBIO-15SJ-50SJ-4. Tekst i parametry są zgodne, co jest silnym śladem rebrandingu lub migracji katalogu; nie uzasadnia usuwania jednej marki.
Interpretacja kodu
Najbardziej naturalna interpretacja to jeden etap 15SJ i cztery zbiorniki 50SJ. Opis mówi o „15 liters” i „50-liter four”, transplant workstation oraz niezależnej pracy każdego tanku.
Tryb równoległy
Centralny komputer zestawia krzywe i batches.
Zastosowania batch i fed-batch
Źródło wprost wymienia batch i fed-batch. Cztery pompy na zbiornik obsługują kwas, zasadę, antifoam i culture medium, co wspiera automatyczne dozowanie.
Animal-cell — zakres deklaracji
Karta dopuszcza animal cell culture; hardware opisuje mechaniczne mieszanie i ręczny gaz.
Konstrukcja zbiorników
Materiał zbiornika jest podany jako 316L, H:D jako 1:2–3, a fill factor jako 70%.
Napęd mechaniczny
Jest to najmocniejszy opis exact napędu. Prędkość wynosi 50–1000 rpm ±1.
Wentylacja
To odróżnia system od rozbudowanych FMT, mimo funkcji metabolic-flow software.
Regulacja pH
pH pracuje w zakresie 2–12 z deklarowaną dokładnością ±0,02. Mettler electrode współpracuje z PID i pompami kwasu/zasady.
Regulacja DO
DO ma zakres 0–100% i dokładność ±3%.
Temperatura
Zakres wynosi od temperatury wody +5°C do 60°C, dokładność ±0,1°C.
Cztery pompy na każdy zbiornik
Opis mówi o czterech pompach przy każdym pot.
Błąd mapowania pompy między zbiornikami jest istotnym ryzykiem cyberfizycznym.
Inokulacja i transplant workstation
Źródło wspomina alcohol flame inoculation i transplanted workstation.
KNIKBIO-C control system
Składa się z Siemens S7-200 series PLC oraz Advantech industrial control computer. Interfejs jest opisany jako chiński.
OUR, CER, RQ i kLa
Software deklaruje obliczenia oxygen uptake rate, carbon dioxide evolution rate, respiratory quotient i kLa online.
Material balance
KNIKBIO-8.0 ma wyświetlać bilans materiałowy i zmiany ułatwiające analizę scale-up.
Dane offline
Program pozwala wpisywać total sugar, reducing sugar, amino nitrogen, biomass concentration i fermentation units, a następnie zestawiać je z krzywymi online.
Porównanie wielu zbiorników
Funkcje obejmują multi-tank sampling, bezpośrednie porównanie partii, wspólny display i analizę wielu parametrów.
Custom parameters i raporty
Software pozwala tworzyć własne parametry, drukować wykresy i raporty.
Cena i segment
P5 jest klasyfikacją analityczną, nie kwotą.
Udokumentowane fakty o automatyce KNIKBIO
Karta opisuje KNIKBIO 15SJ-50SJ-4 Linked Automatic Fermentor. Udokumentowana skala: 15 L seed/transfer stage + cztery 50 L; exact topologia wymaga GA/P&ID. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.
Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.
Galeria i widoki interfejsu

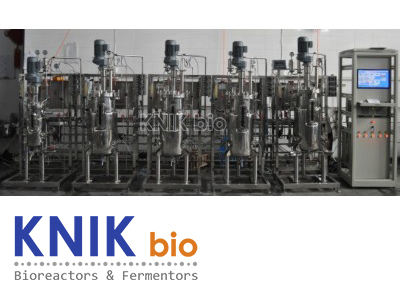

KNIKBIO 15SJ-50SJ-4 Linked Automatic Fermentor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

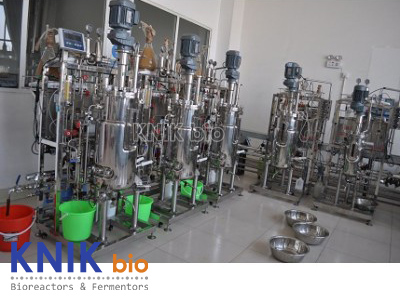

KNIKBIO 15SJ-50SJ-4 Linked Automatic Fermentor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

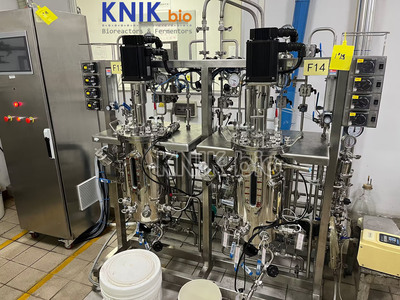

KNIKBIO 15SJ-50SJ-4 Linked Automatic Fermentor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.
KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
