LABOAO Secondary/Tertiary Stainless Fermentation System

Zakres rodziny

Secondary występuje m.in. jako LBR-5SJ-50SJ, LBR-10SJ-50SJ, LBR-10SJ-100SJ, LBR-15SJ-150SJ i LBR-20SJ-200SJ. Tertiary obejmuje LBR-10L-20L-200LSJ, LBR-10L-50L-100LSJ i LBR-10L-100L-100LSJ oraz alternatywne formaty katalogowe.

Naczynia tworzą szeregowy łańcuch propagacji seed → intermediate → production, połączony linią transferową sterylizowaną parą.

Exact kody secondary

Główna karta podaje rodziny 5–50, 10–50, 10–100, 15–150 i 20–200 L. Granularne strony potwierdzają między innymi 10–100, 15–150 i 20–200 L.

Exact kody tertiary

Granularne karty publikują LBR-10L-20L-200LSJ, LBR-10L-50L-100LSJ oraz LBR-10L-100L-100LSJ. Główny katalog stosuje alternatywne LBR-5L-50SJ-500SJ, LBR-10L-50SJ-100SJ i LBR-10L-100SJ-1000SJ.

Każdy wariant pozostaje aliasem kontrolowanym. Tabliczki, GA i oferta rozstrzygają exact ciąg.

Współczynniki skali

Wariant 10→20→200 ma kroki 2× i 10×; 10→50→100 ma 5× i 2×; 10→100→100 to 10×, a potem podobna pojemność.

Linia transferowa

Producent wyróżnia culture transferring pipe with steam sterilization.

Route management zapobiega połączeniu niewłaściwego naczynia lub odpływu.

Materiały i zbiorniki

Systemy są stalowe, zwykle 316L w częściach kontaktowych, z naczyniami o różnych skalach. Wspólna nazwa rodziny nie gwarantuje identycznych zaworów, uszczelek i napędów.

Mieszanie per stage

Parametry falowników należą do backupu.

Ciśnienie i siła transferu

Źródło napędu transferu oraz wartość rzeczywista trafiają do historii.

pH i DO

Serial sondy, model, zakres, firmware i kalibracja są przypisane do stage, nie tylko systemu.

Gaz i kaskady

Kaskada DO ma odrębne parametry per scale.

Pompy i feed

Dawkę mierzy waga albo przepływomierz, a stan ON rejestruje wyłącznie pracę pompy.

Piana i cross-stage

Piana jest wykrywana elektrodą i korygowana pompą.

PLC, HMI i sterowanie

BOM zawiera numery CPU, paneli, I/O, zasilaczy, napędów i firmware.

Receptury wielostopniowe

Receptura składa się z osobnych parametrów dla każdego etapu oraz kryteriów przejścia.

Sieć i protokoły

Interfejsy ustala się z BOM, konfiguracji i pasywnej obserwacji.

Firewall dopuszcza wyłącznie potwierdzone przepływy.

Model OEM/ODM

LABOAO oferuje realizacje OEM/ODM oraz stosuje alternatywne formaty kodów.

Cena

Obserwowane oferty Machinio wynoszą około 19 000 USD dla tertiary i 25 000 USD dla 20–200 L secondary.

Exact P&ID i state machine są częścią dostawy, nie opcjonalnym dodatkiem.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: połączone stopnie seed/production, 316L i SIP
• Hardware: Siemens S7-200 + 10-calowy HMI
• Hardware: transfer między zbiornikami, alarmy, historia i password roles
• Hardware: alternatywne formaty SKU wymagają tabliczki/as-built
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

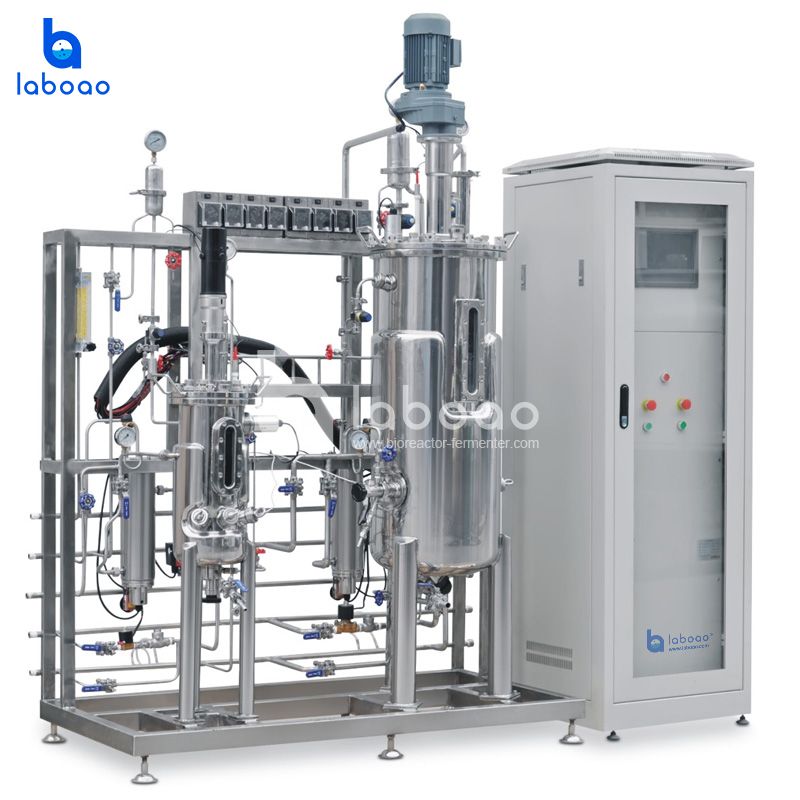

LABOAO Secondary/Tertiary Stainless Fermentation System — widok 1 z materiałów producenta (800×800).

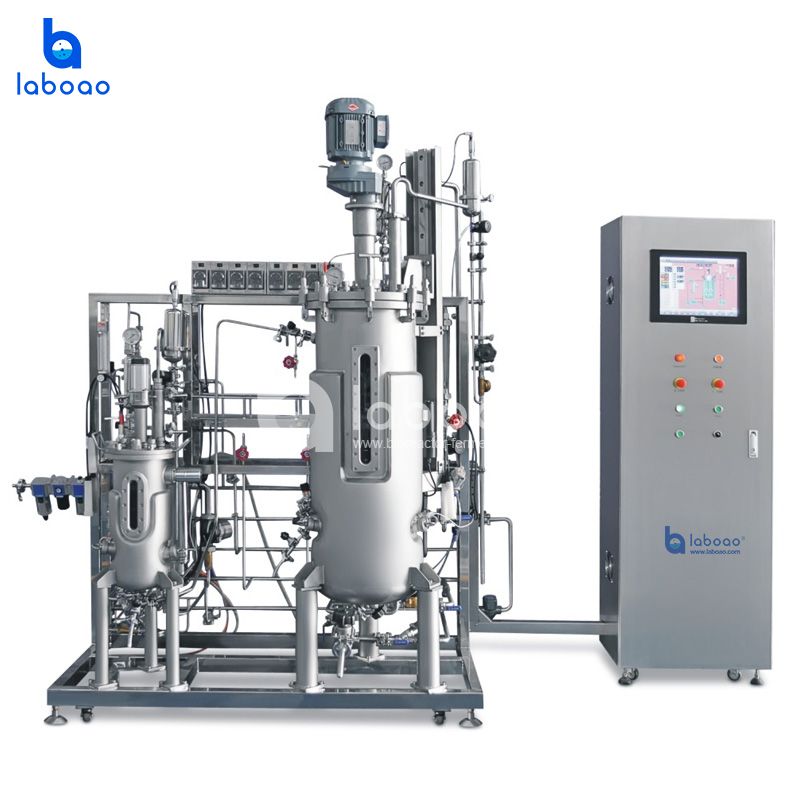

LABOAO Secondary/Tertiary Stainless Fermentation System — widok 2 z materiałów producenta (800×800).

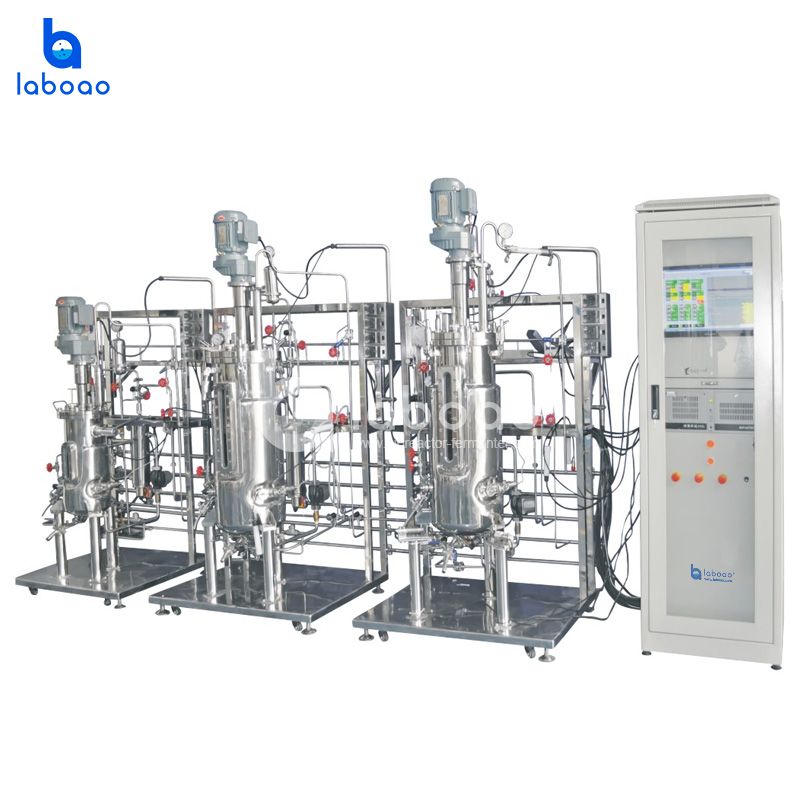

LABOAO Secondary/Tertiary Stainless Fermentation System — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
