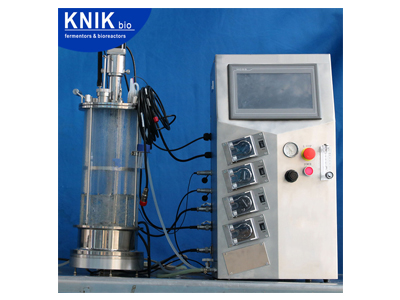

KNIKBIO XGC-mini/XGJ-mini/XGJA-mini Micro Bioreactor

Rodzina KNIKBIO XGC-mini/XGJ-mini/XGJA-mini obejmuje małe, pojedyncze stanowiska hodowlane z wymiennym naczyniem szklanym, pomiarem podstawowych parametrów procesu i cyfrowym sterowaniem. Urządzenie łączy proces biologiczny, czujniki elektrochemiczne, pompy dozujące, napęd mieszadła, lokalny panel operatorski oraz funkcje zapisu lub przekazywania danych.

Zakres rekordu obejmuje KNIKBIO-XGC-mini, KNIKBIO-XGJ-mini i KNIKBIO-XGJA-mini, z wyłączeniem czterokanałowej platformy GC-4 oraz jednorazowego naczynia z poliwęglanu.

Znaczenie identyfikacji exact

Dopiero ich zestawienie pozwala wiązać instrukcję, program PLC, projekt HMI, kalibracje i pliki eksportu z konkretnym stanowiskiem.

Kontrolowana lista wariantów

Tabela jest mapą deklaracji katalogowej, a nie substytutem BOM.

Pojemności i niespójności katalogu

Główna tabela rodziny wymienia 300, 500, 600 i 1000 ml. Druga wersja strony, opublikowana pod mylącym tytułem dotyczącym stołowego SIP 10 L, rozszerza tę samą listę o 1500 i 2000 ml.

Oddzielna tabela otworów i konfiguracji wymienia granularne oznaczenia 0.1GC, 0.2GC, 0.3GC, 0.3GJ, 0.5GC, 0.5GJ, 0.6GC, 0.6GJ, 0.7GC, 0.7GJ, 1GC i 1GJ. Wskazany zakres roboczy to 65–80% pojemności całkowitej, z wartością 70% opisaną jako optymalna. Są użyteczne jako aliasy wyszukiwawcze oraz dane do porównania z tabliczką urządzenia.

Konstrukcja naczynia

Producent opisuje naczynie jako wykonane ze szkła borokrzemowego, z pokrywą ze stali 316L i dolną przestrzenią temperaturową.

Napęd magnetyczny XGC-mini

XGC-mini jest opisany jako wariant z transmisją magnetyczną.

Napęd mechaniczny XGJ-mini

XGJ-mini ma napęd mechaniczny ze sprzęgłem wału.

XGJA-mini i sterylizacja in situ

XGJA-mini jest opisany jako wariant z mechanicznym mieszaniem i automatyczną sterylizacją in situ przez ogrzewanie elektryczne. Jest to najważniejsza różnica funkcjonalna w obrębie tej karty.

Parametry procesowe

Wartości publikowane dla pokrewnych kart KNIKBIO obejmują temperaturę od około pięciu stopni powyżej temperatury wody chłodzącej do 65°C, pH 2–12 oraz DO 0–150%.

Pompy i dozowanie

Opis rodziny wskazuje funkcję feed, a materiały wspólne KNIKBIO wymieniają pompy do podawania substratu, kwasu, zasady i środka przeciwpiennego. jednoznacznej liczby pomp standardowych dla każdego mini ani modelu głowic.

Architektura sterowania

Materiały producenta opisują sterowanie PLC i przemysłowy ekran dotykowy. Na stronie z szeregiem 0.1–1GC/GJ pojawia się Siemens PLC, pamięć parametrów oraz przekazywanie danych przez USB lub do hosta. numeru katalogowego CPU, modelu panelu, rozkładu modułów I/O ani topologii połączeń dla XGC-mini/XGJ-mini/XGJA-mini.

Najbezpieczniejszy model analityczny rozdziela pięć warstw: proces i elementy wykonawcze, sygnały polowe, PLC, lokalne HMI oraz opcjonalny host lub nośnik USB.

HMI i oprogramowanie procesu

Producent używa nazw KNIKBIO-8.0 oraz KNIKBIO-Ver8.0.

Opis architektury wspomina o platformie host/control software z lat 2019/2020, zapisie danych, krzywych i raporcie. Jest to dowód możliwości wspólnej platformy KNIKBIO, nie dowód obecności hosta przy każdym mini.

Firmware, projekt i wersjonowanie

Ujednolicenie ich do jednej etykiety „software 8.0” zniszczyłoby informację o rzeczywistej konfiguracji.

Storage i retencja danych

Materiały wspominają pamięć parametrów, data storage, backup oraz transmisję przez USB.

Granice zaufania i przepływ danych

Najbardziej wartościowe punkty korelacji to: trend wartości mierzonej, trend setpointu, stan wyjścia regulatora, licznik lub czas pracy pompy, alarm oraz niezależny zapis laboratoryjny.

Integralność parametrów biologicznych

Jest to podejście dowodowe, nie instrukcja ingerowania w proces.

Podobieństwo OEM do LABOAO

Kody GC/GJ, zakresy pojemności i opisy funkcji są bardzo podobne do rodziny LABOAO/LBR GC/GJ Mini. Jest to silna przesłanka wspólnego OEM, rebrandingu lub współdzielonego materiału katalogowego.

Odrzucenie bloku single-use PC 2 L

Na stronie produktu znajduje się opis wstępnie sterylizowanego naczynia poliwęglanowego o roboczej objętości 2 L, z płaszczem grzejnym, mieszadłami i portami PG13.5.

Dopiero oferta z numerem katalogowym, rysunek lub instrukcja mogłyby uzasadnić włączenie takiego wariantu.

Odrzucenie GC-4 z tej karty

Wiersz GC-4 dotyczy układu czterech równoległych mikroreaktorów. Dlatego GC-4 otrzymuje osobny rekord i osobny artykuł.

Taka separacja zapobiega pozornemu wzbogacaniu specyfikacji danymi sąsiedniego urządzenia.

Cena i segment

Producent prowadzi do formularza zapytania ofertowego; cena ma status RFQ / na zapytanie, a segment produktu oznaczono jako P3.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO XGC-mini/XGJ-mini/XGJA-mini Micro Bioreactor. Udokumentowana skala: 0,1–2 L total w niespójnych tabelach; pojedyncze wymienne naczynie. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

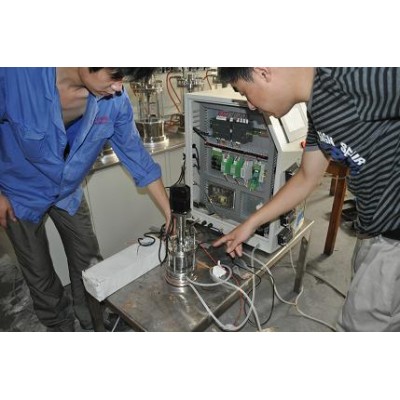

KNIKBIO XGC-mini/XGJ-mini/XGJA-mini Micro Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO XGC-mini/XGJ-mini/XGJA-mini Micro Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO XGC-mini/XGJ-mini/XGJA-mini Micro Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

Źródła

• KNIKBIO — Mini Multiparous Bioreactors Fermentor — tabela XGC-mini/XGJ-mini/XGJA-mini, pojemności, napęd, sterylizacja i parametry wspólne.
• KNIKBIO — 10L Benchtop SIP Bioreactor — strona o mylącym tytule zawierająca granularne kody 0.1–1GC/GJ i rozszerzoną tabelę mini.
• KNIKBIO — Bioreactors Control Software and Intelligent Control System — wspólna architektura BIO-S, PLC/host i opis software 2019/2020.
• KNIKBIO — katalog KNIKbio-Lab PDF — katalog laboratoryjny i kontekst kontrolerów.
• MedicalExpo / KNIK — Bioreactor & Fermentor Catalogue — 31-stronicowy katalog rodzin i konfiguracji.
• KNIKBIO — Contact — kanał uzyskania exact oferty, BOM i dokumentacji as-built.
• Siemens ProductCERT — źródło advisory po identyfikacji dokładnego CPU i firmware.
