KNIKBIO XGC/XGJ Off-site Glass Bioreactor

Karta identyfikacyjna

Karta obejmuje rodzinę handlową.

Zakres karty i wyłączenia

XGC/XGJ to laboratoryjna platforma z wymiennym naczyniem ze szkła borokrzemowego i stalowymi elementami dennymi oraz pokrywą. Jest przeznaczona przede wszystkim do hodowli bakterii, drożdży i grzybów, rozwoju procesu, doboru parametrów i pracy fed-batch. Producent dopuszcza zastosowania komórkowe po dobraniu odpowiedniego wyposażenia; ogólna możliwość nie czyni bazowej konfiguracji kompletnym systemem do hodowli komórek ssaczych.

Mapa modeli i pojemności

Oznaczenie	Pojemność total deklarowana w rodzinie	Objętość robocza z granularnej karty	Napęd według tabeli
XGC	0,3/0,5/1/2/3/5/7/10/15 L		dolny magnetyczny
1GJ	1 L	0,4–0,7 L	górny mechaniczny
2GJ	2 L	0,6–1,4 L	górny mechaniczny
3GJ	3 L	1–2 L	górny mechaniczny
5GJ	5 L	2–3,5 L	górny mechaniczny
7GJ	7 L	2–5 L	górny mechaniczny
10GJ	10 L	4,5–7 L	górny mechaniczny
15GC/GJ	15 L

Producent podaje również współczynnik napełnienia 65–80%, z 70% jako wartością optymalną w części kart.

Konflikty nazw KNIK, KNIKBIO i BLBIO

Nagłówek tabeli opisuje KNIK-XGC; drugi wariant zapisuje jako BLBIO-XGJ. Inna karta stosuje już poprawnie KNIKBIO-XGC i KNIKBIO-XGJ.

Karta zatytułowana „10L Benchtop SIP Bioreactor” opisuje jednocześnie sterylizację off-site/autoclavable.

Konstrukcja naczynia i granica biologiczna

Wspólna tabela opisuje szkło borokrzemowe, stalową pokrywę 316L i dolny element/płaszcz 316L. Deklarowany stosunek wysokości do średnicy wynosi 2:1. Głowica zawiera porty sond, podawania, inokulacji, exhaust i elementy mieszania.

Napęd XGC: sprzęgło magnetyczne

Tabela KNIK przypisuje XGC do dolnego napędu magnetycznego.

Niejasne zdanie na stronie mówi jednocześnie o dolnej strukturze magnetycznej i górnym napędzie mechanicznym.

Napęd XGJ: wał mechaniczny

XGJ jest opisany jako górny napęd mechaniczny ze sprzęgłem i uszczelnieniem John Crane. Granularna karta podaje silnik AC, bezstopniową regulację i zakres 70–1200 rpm ±1%, podczas gdy inna karta kończy zakres na 1000 rpm.

Sterylizacja off-site i ponowny montaż

Naczynia są sterylizowane w zewnętrznym autoklawie. Sterownik, napęd, panel, większość przewodów i część sensorów pozostają poza autoklawem.

Pomiary procesu

Bazowy zestaw obejmuje temperaturę, prędkość, pH, DO, feed i antifoam. DO ma zakres 0–150% z deklarowaną dokładnością ±3%, a pH 2,00–12,00 z ±0,05 pH. Temperatura jest opisana jako od około 5°C powyżej chłodziwa do 65°C, z ±0,1°C.

Pompy, feed i odpienianie

Zestawienie komponentów wymienia cztery pompy perystaltyczne Longer: feed, kwas, zasadę i środek przeciwpienny.

Układ antifoam łączy elektrodę piany z pompą.

Aeracja, exhaust i ciśnienie

Opcje obejmują termiczny MFC i bypass czystego tlenu.

Karta wymienia Sartorius 0,2 µm; liczby osiem filtrów intake i cztery exhaust wyglądają jak BOM większego lub wielotorowego zestawu.

Termostatowanie i utilities

Sterowanie temperaturą wykorzystuje dolny/półkolisty stalowy płaszcz, obieg wody, grzanie i pompę cyrkulacyjną, którą karty wiążą z marką Grundfos. Temperatura chłodziwa musi być co najmniej 5°C niższa od zadanej temperatury procesu.

Architektura BIO-S 2019/2020

Osobna oficjalna karta KNIK opisuje nowszy host computer/fermentation control software version 2019/2020.

Architektura 2019/2020 przewiduje trzy poziomy dostępu: operator, first-class technician i administrator. Starszy opis B mówi jedynie o ustawianym haśle blokującym zmianę parametrów.

Software, firmware i wersjonowanie

Publiczne nazwy obejmują BIO-S, B/C/D, host software 2019/2020, KNIKBIO-8.0, KNIKBIO-Ver8.0 i błędnie zapisane FORCE CONTORL.

Dane, storage i USB

Producent deklaruje zapamiętywanie nastaw, historię, trend curves, batch reports i kopiowanie danych przez USB do formatu zgodnego z Excel.

USB jest jedynym interfejsem fizycznym konsekwentnie występującym przy tej rodzinie.

Sieć, porty i protokoły

Industrial Ethernet jest potwierdzony tylko dla osobno opisanej generacji BIO-S S7-1200 z hostem.

Konta, role i audit trail

Starsza dokumentacja mówi o haśle blokującym zmianę parametrów. Generacja 2019/2020 wymienia operatora, technika pierwszego poziomu i administratora.

CVE i stan wsparcia komponentów

CVE-2024-43647 i CVE-2017-12741 dotyczą S7-200 SMART, podczas gdy materiały KNIK podają jedynie S7-200/S200.

Powierzchnia IT/OT i granice zaufania

Drugą jest USB, które łączy urządzenie z wymiennym nośnikiem lub hostem. Kolejne granice tworzą konto serwisowe, narzędzia inżynierskie i backup przechowywany poza urządzeniem.

Dla działalności operacyjnej ważniejsze jest wykrycie różnicy między komendą a wykonaniem niż samo stwierdzenie dostępności urządzenia.

Cena i zakres dostawy

Oficjalne karty kończą się Make an inquiry now, a platformy branżowe kierują do zapytania. Segment P3 jest oceną porównawczą laboratoryjnego systemu z PLC/HMI, nie obserwowaną kwotą.

Dokumentacja, schematy i pliki

Publicznie dostępne są karty HTML, 16-stronicowy KNIKbio Lab PDF i 31-stronicowy katalog hostowany przez MedicalExpo.

Relacja OEM i deduplikacja

Rdzenie XGC/XGJ, fotografie i tabele pojawiają się w materiałach KNIK, Bailun/BLBIO i LABOAO/LBR. Oficjalna karta KNIK sama używa BLBIO-XGJ, a katalogi historyczne Bailun podawały ten sam numer telefonu co KNIK.

Karta KNIK pozostaje osobna; relacja do laboao-xgc-xgj-offsite-glass jest jawna.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO XGC/XGJ Off-site Glass Bioreactor. Udokumentowana skala: 0,3–15 L total; pojedyncze wymienne naczynie szklane. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

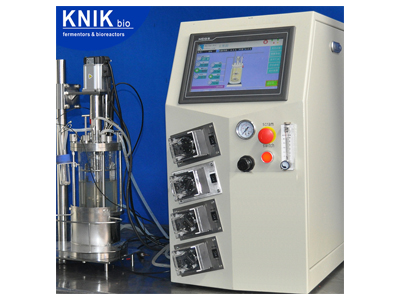

KNIKBIO XGC/XGJ Off-site Glass Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO XGC/XGJ Off-site Glass Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
