KNIKBIO GC-4 Parallel Mini Bioreactor

KNIKBIO GC-4 jest małą platformą czterech równoległych bioreaktorów szklanych. Ma napęd magnetyczny, naczynia sterylizowane poza stanowiskiem, Siemens PLC, ekran dotykowy i połączenie USB z hostem.

Zakres karty

Zakres rekordu obejmuje KNIKBIO-0.1GC-4, KNIKBIO-0.2GC-4, KNIKBIO-0.3GC-4, KNIKBIO-0.5GC-4, KNIKBIO-0.7GC-4 i KNIKBIO-1GC-4: platformy z dolnym napędem magnetycznym i autoklawowalnymi naczyniami. Zakres wyłącza jednonaczyniowe XGC-mini/XGJ-mini/XGJA-mini, większe XGC-4-H/XGJ-4-H i platformę SIP XGCA-4-H/XGJA-4-H.

Oddzielenie tych rodzin zapobiega przenoszeniu parametrów. Suffix -4 występuje w wielu liniach OEM; prefiks, typ napędu, pojemność i konstrukcja kontrolera rozstrzygają, czy chodzi o mini GC-4, cztery większe naczynia szklane czy inny produkt.

Normalizacja uszkodzonych SKU

Wiersz strony przedstawia ciągi podobne do KNIKBIO-0.10.2GC-4 i KNIKBIO-0.10.3GC -4. Dlatego inwentarz normalizuje je do sześciu oznaczeń od 0.1GC-4 do 1GC-4.

Zestawienie pojemności

Znormalizowany kod	Nominalna pojemność wynikająca z kodu	Working volume podane w wierszu	Udział roboczy
KNIKBIO-0.1GC-4	0,1 L	0,05 L	50%
KNIKBIO-0.2GC-4	0,2 L	0,1 L	50%
KNIKBIO-0.3GC-4	0,3 L	0,2 L	ok. 67%
KNIKBIO-0.5GC-4	0,5 L	0,3 L	60%
KNIKBIO-0.7GC-4	0,7 L	0,6 L	ok. 86%
KNIKBIO-1GC-4	1,0 L	0,7 L	70%

Strona deklaruje jednocześnie 65–80% napełnienia i 70% jako optimum. Cztery z sześciu obliczonych udziałów nie mieszczą się dokładnie w tej deklaracji, w tym 0,6 L dla 0,7 L przekracza 80%.

Dane z katalogu 31-stronicowego

Wymienia dostępne zbiorniki o working volume 0,1; 0,3; 0,5; 0,6; 0,7 i 1 L oraz informuje, że zbiorniki hodowlane są wymienne.

Dane katalogowe służą więc jako potwierdzenie zakresu mini i opcji gazowych, nie jako dowód kompletności każdego wariantu GC-4.

Znaczenie suffixu -4

W materiałach Bailun/BLBIO/LABOAO suffixy -2, -4 i podobne są używane przy konfiguracjach wielonaczyniowych. W połączeniu z tytułem „mini multiparous” suffix -4 jest mocną przesłanką czterech pozycji lub czterech naczyń.

Naczynia i materiały

Producent podaje szklany korpus oraz stalową pokrywę. W opisach rodziny pojawia się szkło borokrzemowe, a stosunek wysokości do średnicy wynosi 2:1.

Napęd magnetyczny

Exact karta opisuje dolny napęd magnetyczny bez mechanicznego uszczelnienia. Taki układ ogranicza klasyczne przejście wału przez pokrywę; nadal składa się z silnika lub aktuatora, drivera, magnesów i elementów sprzęgających.

Zakres prędkości jest deklarowany jako 70–1200 rpm z dokładnością ±1%.

Sterylizacja off-site

Naczynia są opisywane jako autoklawowalne poza stanowiskiem. Oznacza to, że platforma GC-4 nie realizuje pełnej sekwencji SIP naczyń w miejscu pracy.

Temperatura

Temperatura ma być regulowana przez termostatyczny obieg wody z pompą cyrkulacyjną Grundfos. Deklarowany zakres wynosi od temperatury wody chłodzącej plus 5°C do 65°C, z dokładnością ±0,1°C.

Pomiar pH i DO

Karta podaje pH 2,00–12,00 ±0,05 oraz DO 0–150% ±3%, z rozdzielczością wyświetlania 0,1%.

To nie pasuje do czterech równolegle i niezależnie kontrolowanych hodowli, jeśli każda ma mierzyć oba parametry.

Pompy i dozowanie

Producent wymienia pompę perystaltyczną Longer dla feed oraz automatyczne dozowanie kwasu, zasady i środka przeciwpiennego. W BOM podano cztery pompy. Dla urządzenia jednonaczyniowego liczba czterech odpowiada typowemu zestawowi funkcji; dla czterech naczyń dawałaby zaledwie jedną pompę na pozycję, jeśli traktować ją jako sumę platformy.

Gazy i napowietrzanie

Opcjonalnie katalog przewiduje mass flow meter oraz bypass czystego tlenu.

Filtry i sprzeczność ilościowa

BOM podaje osiem filtrów aeracyjnych 0,2 µm Sartorius i cztery filtry oddechowe. Jednocześnie ta sama lista podaje jeden vessel system, jedną sondę pH, jedną sondę DO, jeden napęd i jeden regulator prędkości.

Architektura PLC/HMI

Karta wskazuje Siemens PLC i przemysłowy komputer lub panel LCD touch.

Niezależność kanałów

Pełna niezależność wymagałaby co najmniej odrębnych wejść sensorów, wyjść napędów i pomp, parametrów regulatorów, alarmów, trendów i identyfikatorów partii. Zwrot „parallel” albo suffix -4 opisuje układ fizyczny; nie gwarantuje separacji danych i wykonania.

Oprogramowanie i wersje

KNIKBIO używa w materiałach rodzinnych nazw KNIKBIO-8.0 oraz KNIKBIO-Ver8.0, a osobna karta control software opisuje platformę hosta z lat 2019/2020.

Sieć i dostęp zdalny

Zwrot o zdalnym połączeniu z komputerem przez USB opisuje lokalną relację urządzenie–host, nie dostęp WAN.

Integralność porównań równoległych

Główną wartością GC-4 jest porównanie warunków.

OEM, Bailun i LABOAO

Konwencja kodów GC/GJ oraz suffixów wielonaczyniowych występuje w materiałach Bailun/BLBIO i LABOAO. Bailun pokazuje fotografię opisaną 5L-GC-4, a archiwalny katalog mini przykłady -2 i -4. Jest to dowód wspólnej tradycji oznaczeń, nie identyczności exact GC-4 KNIKBIO.

Najbliższą istniejącą kartą jest LABOAO GCM/GJM Multiple Parallel Mini Bioreactor, która obejmuje 2/4/5/8/10/12 naczyń. Relacja OEM jest jawna i symetryczna; ceny LABOAO, napęd mechaniczny GJM, liczba pomp oraz software nie zostały przeniesione do KNIKBIO.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO GC-4 Parallel Mini Bioreactor. Udokumentowana skala: 4 tory; 0,1–1 L nominalnie i 0,05–0,7 L working według niespójnej tabeli. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

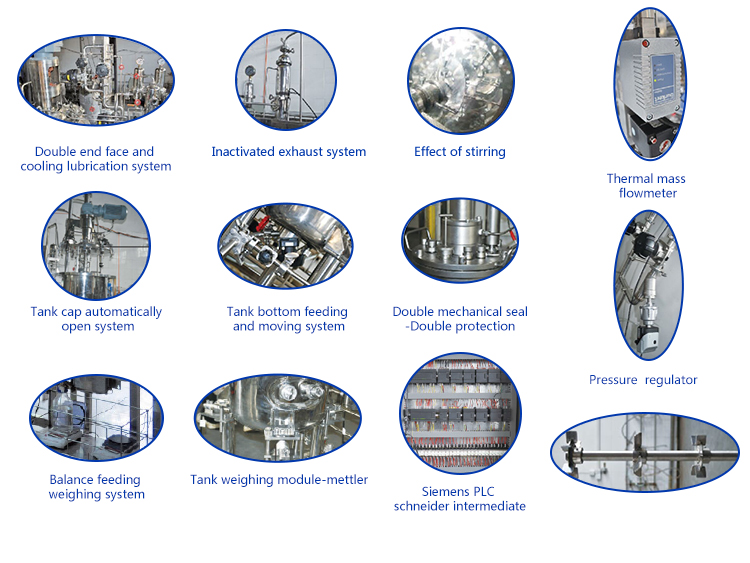

KNIKBIO GC-4 Parallel Mini Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

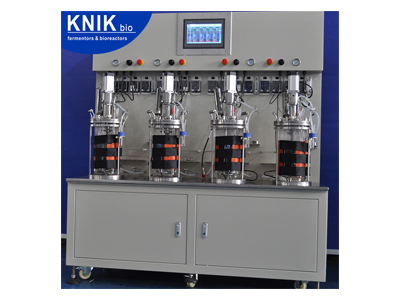

KNIKBIO GC-4 Parallel Mini Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

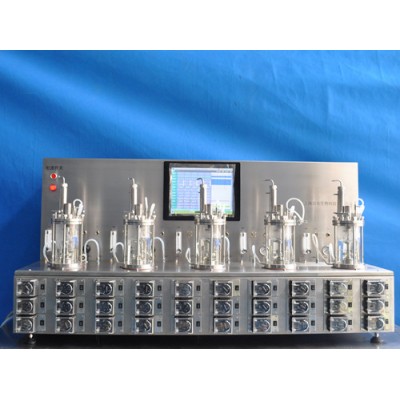

KNIKBIO GC-4 Parallel Mini Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
