KNIKBIO XG Parallel Glass Bioreactor 2–12×

Rodzina KNIKBIO XG Parallel Glass obejmuje stanowiska z dwoma do dwunastu naczyniami szklanymi, przeznaczone do równoległego screeningu, porównywania warunków i rozwoju procesu. W materiałach występują warianty magnetyczne i mechaniczne, sterylizowane poza stanowiskiem oraz poczwórne wykonania in situ. Wspólną warstwę stanowią sterowanie PLC, panel dotykowy, rejestracja parametrów i możliwość połączenia z hostem.

Granice rodziny

Do tej karty należą konwencjonalne równoległe naczynia szklane w topologiach 2/3/4/5/6–12.

Jedna karta zamiast wielu niemal identycznych artykułów zachowuje wspólną architekturę i eksponuje różnice. Exact kody pozostają aliasami i wierszami tabel, dzięki czemu można wyszukać oznaczenie z tabliczki bez mnożenia opisów tej samej platformy.

Kontrolowana tabela wariantów

Topologia	Potwierdzone oznaczenia	Napęd deklarowany	Sterylizacja
2×	KNIK-XGC-2-A, KNIK-XGJ-2-A, KNIK-GC-2 series	XGC/GC magnetyczny; XGJ mechaniczny	zasadniczo off-site/autoklaw
3×	KNIK-XGC-3-H, KNIK-XGJ-3-H, KNIK-GJ-3 series	magnetyczny lub mechaniczny	off-site
4×	KNIK-XGC-4-H, KNIK-XGJ-4-H, KNIKBIO-GJ-4 series	magnetyczny lub mechaniczny	off-site
4× SIP	KNIK-XGCA-4-H, KNIK-XGJA-4-H, GCA-4 series	magnetyczny lub mechaniczny	in situ według katalogu
5×	KNIK-XGC-5-H, KNIK-XGJ-5-H, KNIKBIO-5GC-5-H	magnetyczny lub mechaniczny	off-site
6–12×	KNIK-XGJ-8-H, KNIK-XGJ-10-H, 1GJ-7-H, 1GJ-10-H, XGJ-12-H		off-site

Tabela odzwierciedla nazwy źródeł, nie gwarantowany bieżący katalog zamówieniowy.

Reguła kodowania i jej ograniczenia

W materiałach rodziny litera C zwykle wskazuje dolny napęd magnetyczny, a J górny mechaniczny wał.

DirectIndustry publikuje kartę 1GJ-10-H, której opis mówi o napędzie magnetycznym od dołu. Karta GC-2 opisuje autoklawowanie off-site, a jednocześnie otrzymuje cechy CIP/SIP.

Podwójne stanowiska 2×

Katalog rozróżnia stołowy double parallel glass fermenter i mobilne wykonanie szafowe. Wymienia KNIK-XGC-2-A jako wariant magnetyczny i KNIK-XGJ-2-A jako mechaniczny.

Indeks branżowy potwierdza KNIK-GC-2 series; przypisuje mu jednocześnie autoclavable i SIP.

Potrójne stanowiska 3×

Exact kody XGC-3-H i XGJ-3-H zachowują rozróżnienie napędu. DirectIndustry dodatkowo indeksuje KNIK-GJ-3 series; etykieta „with magnetic stirrer” koliduje z rodziną GJ kojarzoną z wałem mechanicznym.

Wariant 3× jest szczególnie użyteczny do kontroli plus dwóch warunków albo trzech powtórzeń.

Poczwórne stanowiska off-site

Kody XGC-4-H i XGJ-4-H odpowiadają napędowi magnetycznemu lub mechanicznemu. Indeks DirectIndustry używa także nazwy KNIKBIO-GJ-4 series.

Poczwórne stanowiska in situ

Katalog pokazuje osobny quadruple glass bioreactor sterilizing in situ i kody XGCA-4-H oraz XGJA-4-H.

Pięcionaczyniowe stanowiska 5×

Katalog wymienia XGC-5-H i XGJ-5-H. DirectIndustry zachowuje exact KNIKBIO-5GC-5-H; opis tej karty mówi o mechanicznym mieszaniu i uszczelnieniu John Crane, mimo że kod GC według reguły rodziny wskazuje napęd magnetyczny.

Konfiguracje 6–12×

Katalog grupuje 6–12 naczyń jako proste w obsłudze systemy off-site. Indeks produktów potwierdza 1GJ-7-H, 1GJ-10-H i XGJ-12-H, a wcześniejszy OCR katalogu także XGJ-8-H i XGJ-10-H. Warianty te są kojarzone przede wszystkim z mechanicznym napędem górnym.

Wraz ze wzrostem liczby naczyń rośnie liczba punktów I/O, pomp, sensorów i strumieni danych.

Pojemność i napełnienie

Katalog przy rodzinach równoległych podaje zwykle full volume 1/2/3/5/7/10/15 L na naczynie. Exact indeksy ujawniają konfiguracje 1 L i 5 L.

W systemie równoległym ważne jest również, czy wszystkie naczynia mają identyczny rozmiar, czy dopuszczono konfigurację mieszaną.

Naczynia i napędy

Wariant magnetyczny ogranicza przejście wału przez uszczelnienie, a wariant mechaniczny używa sprzęgła i uszczelnienia.

Sterylizacja i granica procesu

Warianty off-site są sterylizowane w autoklawie poza systemem XG, natomiast warianty A realizują cykl in situ przez automatykę stanowiska.

Warstwa pomiarowa

W opcjach występują poziom, masa, dodatkowe substraty i analiza gazów.

Temperatura i wspólne utilities

Trend lokalnego czujnika nie zawsze ujawnia przyczynę wspólną.

Pompy i dozowanie

Typowy zestaw procesu obejmuje feed, kwas, zasadę i antifoam. W systemie 12× cztery pompy na naczynie oznaczałyby 48 kanałów wykonawczych, co ma istotny wpływ na moduły I/O, zasilanie, ekran i logowanie.

PLC i HMI

Źródła wskazują Siemens PLC i przemysłowy ekran LCD touch. W kartach legacy pojawia się S7-200/S200, a w nowszej architekturze KNIKBIO S7-1200.

Oprogramowanie i host

KNIKBIO deklaruje zapis parametrów, analizę krzywych i komunikację z komputerem przez USB. Host 2019/2020 także jest architekturą wspólną, a nie exact dowodem.

Ethernet i protokoły

Inwentaryzację sieci zaczyna się pasywnie od okablowania, konfiguracji i dokumentacji.

OEM i rebranding

Istniejące karty LABOAO rozdzielają double, triple/quintuple, quadruple i 6–12; rekord KNIKBIO ma do nich symetryczne relacje.

Nowsze broszury Bailun używają suffixu -plus i same zawierają konflikt, opisując XGC-4-plus jako mechaniczny oraz magnetyczny.

Cena

Segment P4 jest klasyfikacją analityczną wynikającą ze skali wielokanałowej, nie obserwowaną kwotą.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO XG Parallel Glass Bioreactor 2–12×. Udokumentowana skala: 2/3/4/5/6–12 naczyń; zwykle 1–15 L total na naczynie. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

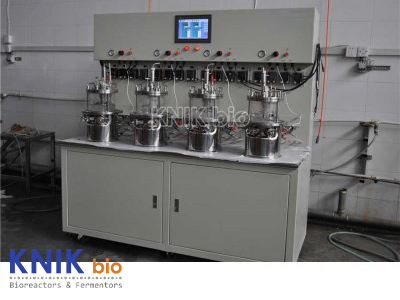

KNIKBIO XG Parallel Glass Bioreactor 2–12× — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

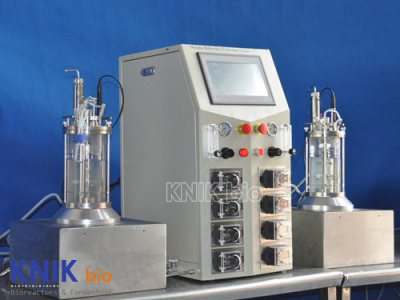

KNIKBIO XG Parallel Glass Bioreactor 2–12× — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

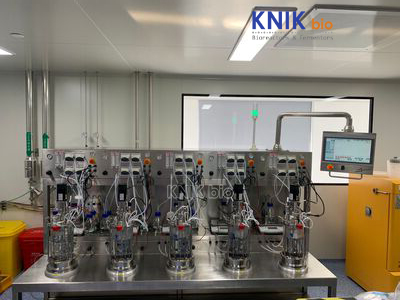

KNIKBIO XG Parallel Glass Bioreactor 2–12× — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

Źródła

• MedicalExpo / KNIK — Bioreactor & Fermentor Catalogue — rodziny double, quadruple, triple/quintuple i 6–12 oraz exact kody katalogowe.
• DirectIndustry — indeks produktów KNIK — stabilne aliasy GC-2, GJ-3/4/7/10/12 i 5GC-5-H.
• DirectIndustry — KNIKBIO-1GJ-10-H — pojemności, parametry procesu i konflikt mechanicznego kodu z opisem magnetic drive.
• DirectIndustry — KNIK-GC-2 series — parametry double oraz konflikt off-site z etykietami CIP/SIP.
• MedicalExpo — KNIK four-vessel glass system — przykład czterech obiegów temperatury, gazów i BIO-S; nie jest BOM całej rodziny.
• KNIKBIO — katalog KNIKbio-Lab — katalog laboratoryjny i kontekst sterowników.
• KNIKBIO — Control Software and Intelligent Control System — wspólna architektura PLC/HMI/host.
• Siemens ProductCERT — źródło advisory po identyfikacji exact CPU i firmware.
