LABOAO Parallel Glass Bioreactor 4×

Zakres rekordu

Czteronaczyniowe platformy LABOAO ze szkła obejmują off-site LBR-XGC-4-H, LBR-XGJ-4-H, LBR-XGJG-4-H, LBR-XGJGG-4-H; in-situ LBR-XGCA-4-H, LBR-XGCA-4-C, LBR-XGJA-4-H; oraz mechaniczny mini LBR-1GJ-4-H-mini. Warianty różnią się napędem, ścianą naczynia, ramą i sterylizacją, a współdzielą topologię czterech procesów.

Konfiguracje 3×/5× oraz 6–12× mają osobne karty.

Kontrolowana macierz wariantów

XGCA-4-H jest magnetycznym in-situ, XGCA-4-C pionowym in-situ, a XGJA-4-H mechanicznym in-situ. Mini 1GJ-4-H jest mechaniczny i autoklawowany poza stanowiskiem.

Niespójności oficjalnych kart

Hierarchia dowodów dla egzemplarza to: tabliczka i konstrukcja, podpisana konfiguracja as-built, packing list, oferta, instrukcja exact, granularna karta, tabela rodzinna.

Skala i geometria

Typowa karta podaje nominalne 5 L i opcje 1, 2, 3, 5, 7 i 10 L; rodzina główna sięga 15 L. Mini używa naczyń 1 L. Współczynnik napełnienia wynosi około 70%, a proporcja średnicy do wysokości 1:2–3.

Zastosowania i układ 2×2

Cztery kanały naturalnie obsługują doświadczenie 2×2: dwa czynniki na dwóch poziomach, pary kontrola–wariant albo cztery powtórzenia. Platforma jest przydatna w screeningu medium i optymalizacji, jeśli pozycja nie wprowadza systematycznego błędu.

Naczynia off-site

Warianty XGC/XGJ/XGJG/XGJGG i mini są sterylizowane poza stanowiskiem.

Warianty in-situ

XGCA/XGJA-4 wykorzystują sterylizację w stanowisku z sekwencją zaworów i mediów.

Każdy kanał potrzebuje potwierdzenia najzimniejszego punktu, spustu, spargera, exhaust i portów dodatków.

Mini 1GJ-4-H

LBR-1GJ-4-H-mini to cztery naczynia 1 L z mechanicznym mieszaniem i sterylizacją off-site.

Napęd magnetyczny

Warianty XGC/XGCA wykorzystują magnetyczne sprzężenie, ograniczające penetrację dynamiczną.

Temperatura i media

Typowe karty podają elektryczne grzanie, wodne chłodzenie, zakres od temperatury wody +5°C do 60°C i ±0,1°C.

pH i DO

Producent deklaruje elektrody Mettler, pH 2–12 z ±0,02 oraz DO 0–100% z ±3%.

Gaz, ciśnienie i exhaust

Standardem jest ręczny rotametr, opcjonalnie MFC. Każde naczynie potrzebuje oznaczonego toru, filtra i zaworu zwrotnego.

Szesnaście pomp

Cztery pompy na zbiornik oznaczają 16 torów kwasu, zasady, antifoam i feed. Każdy tor potrzebuje trwałej etykiety funkcji i Q, kalibracji z medium oraz mapy I/O.

Jednoczesna praca 16 pomp sprawdza zasilacz i czas cyklu PLC.

Interfejs operatora

HMI ma prezentować pomiary, krzywe i parametry.

USB, komputer i historia

Karty deklarują USB do transmisji, próbkowania, przeglądania danych i ustawień oraz komputer.

Model OEM/ODM

LABOAO oferuje realizacje OEM/ODM.

Cena

Bio-Equip publikuje szerokie 10 000–50 000 USD dla rodziny in-situ 4×/conjoined glass.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: cztery niezależne tory procesu
• Hardware: off-site i in-situ to odrębne wykonania w jednej karcie topologii
• Hardware: Siemens S7-200/PLC + touch HMI, USB, historia
• Hardware: magnetic/mechanical i single/double wall zależnie od SKU
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

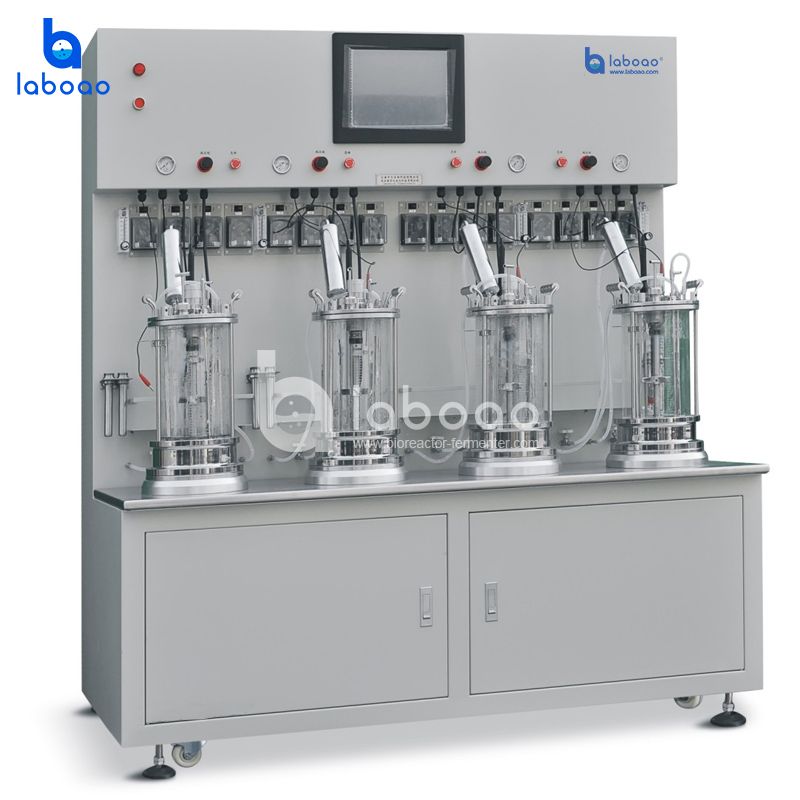

LABOAO Parallel Glass Bioreactor 4× — widok 1 z materiałów producenta (800×800).

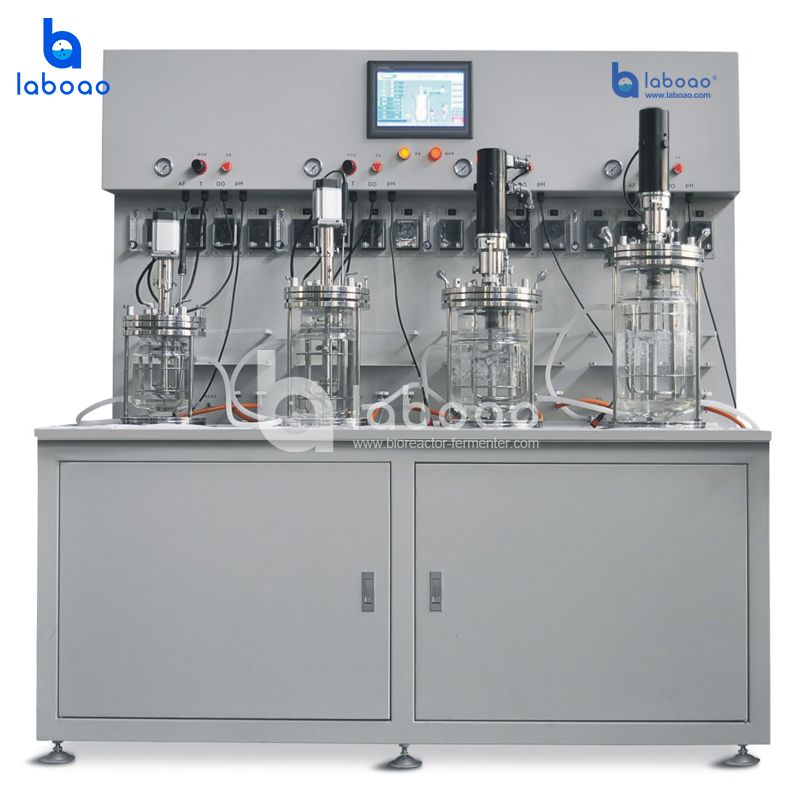

LABOAO Parallel Glass Bioreactor 4× — widok 2 z materiałów producenta (800×800).

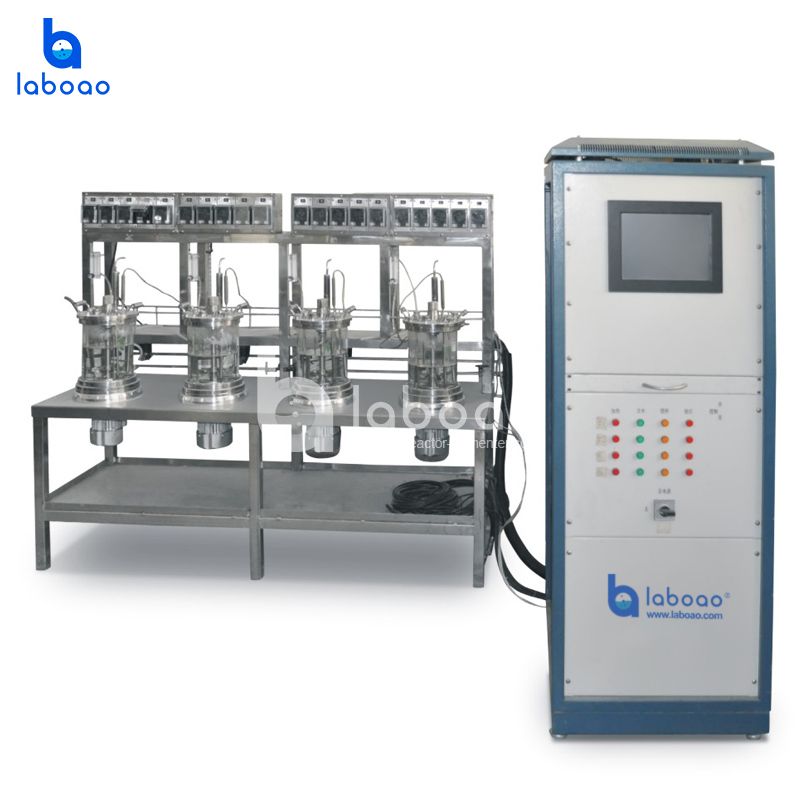

LABOAO Parallel Glass Bioreactor 4× — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
