LABOAO Parallel Glass Bioreactor 2×

Zakres rekordu

W materiałach występują LBR-XGC-2-A, LBR-XGJ-2-A, LBR-XGJG-2-A, LBR-XGJGG-2-A, LBR-XGC-2-H, LBR-XGJ-2-H, LBR-XGC-2-Y oraz mini LBR-0.5GC-2-mini.

Rodzinę scala topologia dwóch naczyń pod wspólną platformą sterującą. Systemy 3×/5×, 4× i 6–12× są osobnymi rekordami, ponieważ rośnie zakres wspólnych zasobów i inne są skutki awarii.

Oznaczenia i wiarygodność kodów

Benchtop mechanical ma dokładny kod LBR-XGJ-2-A, cabinet magnetic LBR-XGC-2-Y, a podwójny mini LBR-0.5GC-2-mini. Główny katalog dodaje warianty -2-A, -2-H i rodziny G/GG.

Karta cabinet mechanical publikuje kod BLBI0-XGJ-2-H jako alias produktu.

Warianty konstrukcyjne

Benchtop magnetic występuje jako wykonanie sterylizowane in situ. Dodatkowo katalog wymienia naczynia jedno- i dwuścienne XGJG/XGJGG.

Skala i pojemności

Mini obejmuje nominalnie 0,1–1 L, mimo kodu 0.5GC.

Mini podaje stosunek średnicy do wysokości 1:1,5–2 oraz napełnienie 70%; większe szkło zwykle 1:2–3 i 70%.

Topologia dwóch kanałów

Wartością platformy jest prowadzenie dwóch procesów równolegle: powtórzeń, kontroli i wariantu albo dwóch etapów. Wspólny HMI, PLC, zasilacz lub układ chłodzenia tworzy; single point of failure.

Mini 0.5GC-2

LBR-0.5GC-2-mini wykorzystuje modularne wykonanie dwóch małych naczyń do screeningu, bibliotek szczepów i badań przepływu metabolicznego. Karta opisuje wodno-niezależny moduł temperatury 10–45°C ±0,1°C, serwonapęd 50–1000 rpm, DO 0–150% ±1%, pH 2,00–12,00 ±0,01 oraz gaz 0–2 L/min.

Naczynia, szkło i sterylizacja

Off-site oznacza demontaż i autoklawowanie naczynia, natomiast wariant in-situ korzysta z zaworów, mediów oraz automatycznej sekwencji sterylizacji.

Napęd magnetyczny i mechaniczny

Warianty GC wykorzystują pośrednie sprzężenie magnetyczne, a GJ wał mechaniczny zgodnie z kartami exact, choć inne tabele LABOAO bywają niespójne.

Temperatura i cross-talk termiczny

Większe warianty wykorzystują elektryczne grzanie i chłodzenie wodą, mini deklaruje moduł bez zewnętrznej wody.

pH, DO i kalibracje

Każde naczynie ma własne sondy pH i DO. Większe karty podają pH 2–12 z dokładnością ±0,02 oraz DO 0–100% z dokładnością ±3%; karta mini publikuje inne zakresy i dokładności.

Gaz i kaskady DO

Opis mini dopuszcza kaskady DO w układzie forward/reverse oraz tryby parallel, series i cross poprzez rpm, wentylację i feed.

Osiem pomp i ścieżki dodatków

Typowy system podwójny ma cztery pompy na naczynie, czyli osiem torów kwasu, zasady, pożywki i antypiany.

PLC, HMI i moduły

BOM obejmuje CPU, HMI, I/O, zasilacze, huby, moduły analogowe, napędy i interfejsy.

HMI

Panel prezentuje oba procesy, krzywe, parametry i alarmy.

USB, komputer i storage

Materiały opisują pamięć USB do transferu danych i ustawień oraz komputer procesu.

OEM i ślad BLBI0

LABOAO oferuje OEM/ODM, a karta cabinet mechanical zawiera BLBI0-XGJ-2-H.

W raporcie zachowuje się zrzut źródła, datę i literalny kod. Tabliczki CPU, HMI, napędów i naczynia rozstrzygają stan egzemplarza.

Ceny

Na rynku wtórnym obserwowano około 15 000 USD dla systemów cabinet 2× oraz 28 800 USD dla desktop dual.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: desktop lub cabinet; off-site albo wybrane warianty in-situ
• Hardware: Siemens PLC/S7-200, 10-calowy touch HMI, osiem pomp
• Hardware: USB, krzywe, historia wieloletnia
• Hardware: cabinet mechanical nie ma jawnego SKU na granularnej karcie; LBR-C jest kontrolerem
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

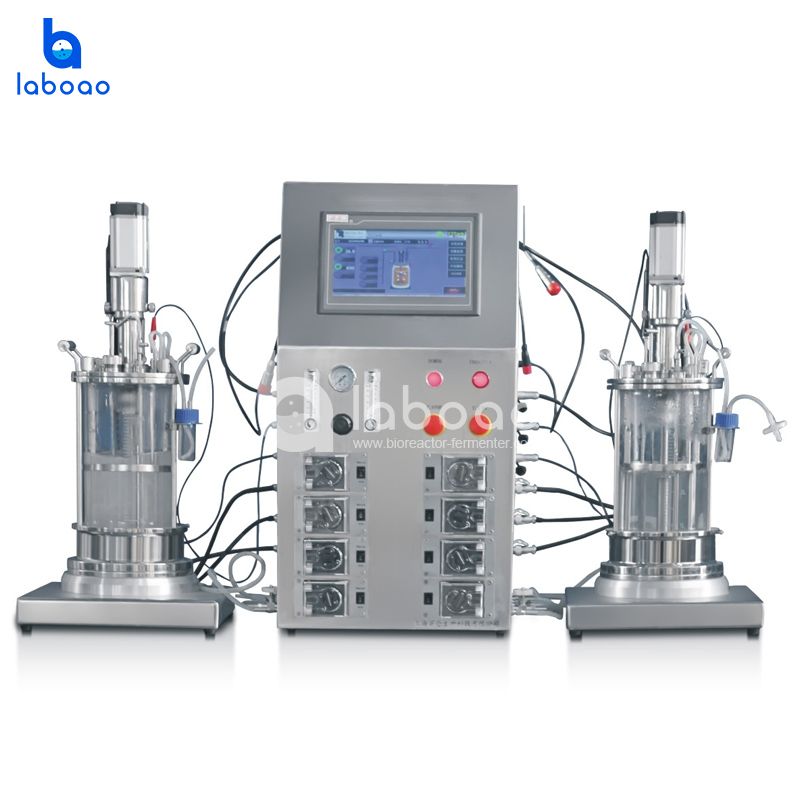

LABOAO Parallel Glass Bioreactor 2× — widok 1 z materiałów producenta (800×800).

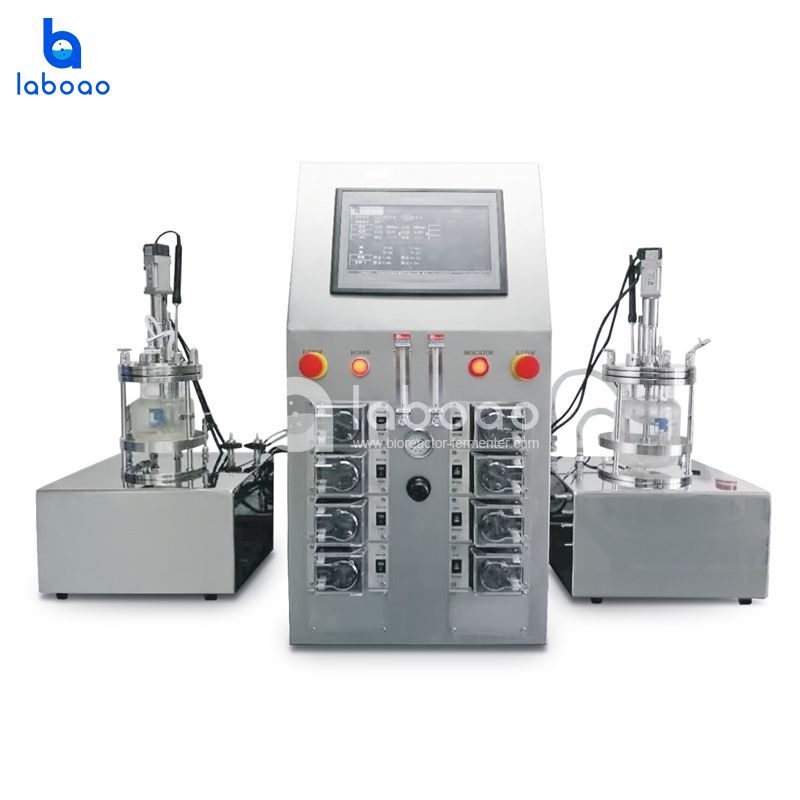

LABOAO Parallel Glass Bioreactor 2× — widok 2 z materiałów producenta (800×800).

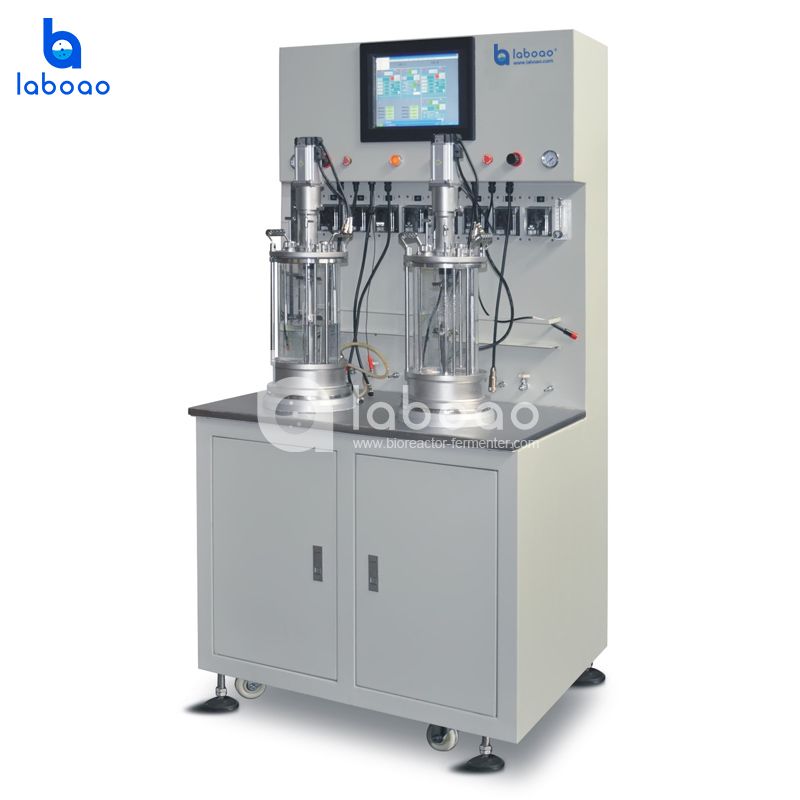

LABOAO Parallel Glass Bioreactor 2× — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
