LABOAO GC/GJ Mini Bioreactor — rodzina

Identyfikacja i zakres karty

Oficjalna tabela producenta obejmuje naczynia od 0,1 do 1 L; wyspecjalizowany serwis bioreactor-fermenter.com publikuje osobne bieżące karty dla LBR-0.5GC-mini i LBR-1GJ-mini.

Karta encyklopedii grupuje warianty, ponieważ producent przedstawia je jako jedną platformę z wymiennymi naczyniami, wspólnym zakresem funkcji i wspólną architekturą panelu. Granica rekordu jest więc techniczna: pojedyncze stanowisko GC/GJ z małym naczyniem. Układy wielonaczyniowe GCM/GJM, podwójny 0.5GC-2-mini, poczwórny 1GJ-4-H-mini oraz shaker HYG mają osobne karty, bo zmienia się topologia sterowania i liczba jednocześnie prowadzonych procesów.

Kontrolowana lista modeli

W katalogowej tabeli występuje siedem wariantów z napędem oznaczonym GC: LBR-0.1GC, LBR-0.2GC, LBR-0.3GC, LBR-0.5GC, LBR-0.6GC, LBR-0.7GC i LBR-1GC. Nowsza domena produktowa dodaje LBR-0.5GC-mini oraz LBR-1GJ-mini.

Tekst wyekstrahowany z PDF-u zawiera formy GI w kilku kolumnach, na przykład 0.3GC/GI.

Skala, objętość robocza i geometria

Producent podaje współczynnik napełnienia 65–80% objętości całkowitej i wskazuje 70% jako wartość optymalną. Oznacza to orientacyjnie 65–80 mL dla 0,1 L, 130–160 mL dla 0,2 L, 195–240 mL dla 0,3 L, 325–400 mL dla 0,5 L, 390–480 mL dla 0,6 L, 455–560 mL dla 0,7 L i 650–800 mL dla 1 L.

Wysokość do średnicy ma odpowiadać mniej więcej proporcji 1:2; bieżąca karta 1 L podaje cały zakres rodziny zamiast zwymiarowania jednego naczynia.

Napęd magnetyczny GC i mechaniczny GJ

W kontrolowanej mapie GC oznacza wariant magnetyczny, a GJ mechaniczny. Wariant mechaniczny zapewnia bezpośredni napęd mieszadła.

Bieżąca karta LBR-1GJ-mini podaje zakres 50–1000 rpm i dokładność ±1 rpm.

Sterylizacja i granica aseptyczna

Naczynie z odpowiednimi elementami trafia do autoklawu, a panel sterujący pozostaje na stanowisku.

Z punktu widzenia bezpieczeństwa operacyjnego krytyczne są kolejność demontażu sond, zamknięcie linii feed, integralność filtrów 0,2 µm oraz poprawne ponowne podłączenie gazu i kondensatora exhaust.

Pomiary i pętle regulacji

Producent deklaruje pomiar i regulację temperatury, pH, tlenu rozpuszczonego, prędkości mieszania, piany oraz dozowania. Dla bieżącej karty 0,5 L podano pH 2–12, dokładność sterowania ±0,02 pH i rozdzielczość 0,01 pH. DO ma zakres 0–100%, dokładność sterowania ±3% i rozdzielczość 0,1%. Temperatura ma być regulowana od temperatury wody chłodzącej +5°C do 55°C, z dokładnością ±0,1°C i rozdzielczością 0,1°C.

Opcjonalny mass flow controller oraz obejście czystego tlenu zmieniają zarówno możliwości procesu, jak i powierzchnię automatyki.

Pompy, feed i odpienianie

Rodzina wykorzystuje pompy perystaltyczne do kwasu, zasady, pożywki i środka przeciwpiennego. Polecenie pompy rejestruje pracę napędu, natomiast dawkę określa kalibracja albo pomiar masy lub przepływu.

Architektura sterowania

Bieżąca karta 1 L rozwija opis: LBR-B type control system, Siemens S7-200 series PLC oraz 10-calowy LCD touch screen.

Oficjalne PDF-y LABOAO dla systemów komórkowych wymieniają także BIOTECH-7000, MCGS touch screen i Siemens PLC.

Oprogramowanie, firmware i storage

Producent deklaruje ustawianie i przechowywanie parametrów, wyświetlanie wartości procesu oraz transmisję danych.

Typowe ścieżki /download i /security są 404 lub soft-404.

Konta, role i dostęp serwisowy

Serwis LABOAO oferuje zdalną pomoc, instrukcje instalacji i szkolenie.

OEM, rebranding i pewność BOM

LABOAO deklaruje OEM/ODM. Rdzenie kodów GC/GJ oraz bardzo podobne opisy funkcji występują u wielu chińskich producentów i sprzedawców. Oficjalne materiały LABOAO wymieniają BIOTECH-7000, który występuje także u Ollital i w materiałach Shanghai Baoxing. Jest to mocny sygnał wspólnego ekosystemu kontrolera lub integratora; nie dowód identycznego naczynia, PCB lub firmware.

Cena i rynek

Oficjalne karty LBR-0.5GC-mini i LBR-1GJ-mini prowadzą do Request Quotation; nie publikują kwoty.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: szkło i stalowa pokrywa/dno; 65–80% roboczo, optimum 70%
• Hardware: GC: napęd magnetyczny; GJ: mechaniczny
• Hardware: Siemens PLC i przemysłowy LCD touch computer w tabeli rodziny
• Hardware: sterylizacja off-site na bieżących kartach mini; przypisanie wszystkich starych SKU wymaga oferty
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

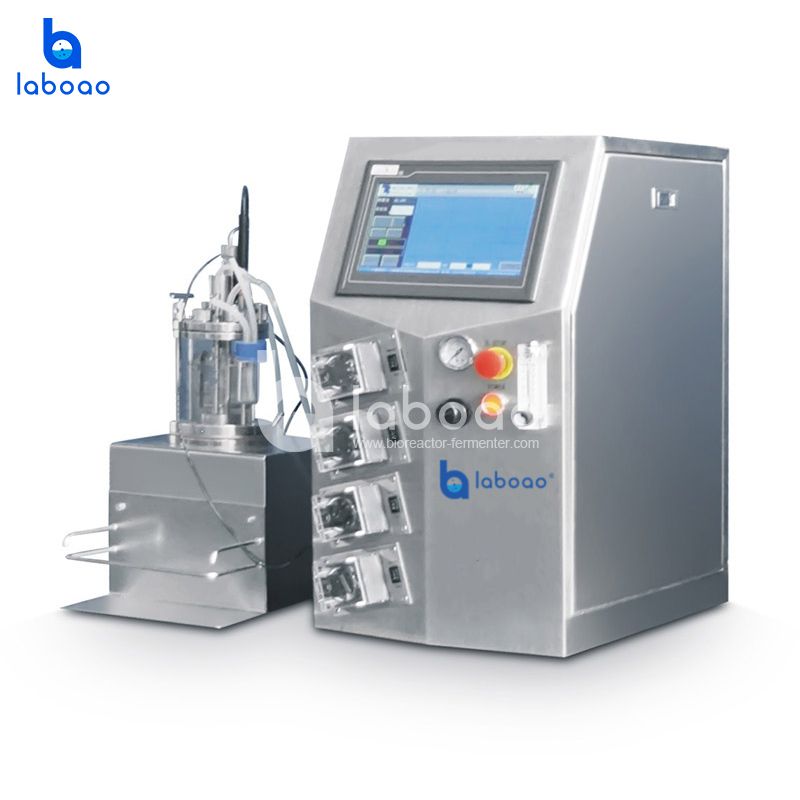

LABOAO GC/GJ Mini Bioreactor — rodzina — widok 1 z materiałów producenta (800×800).

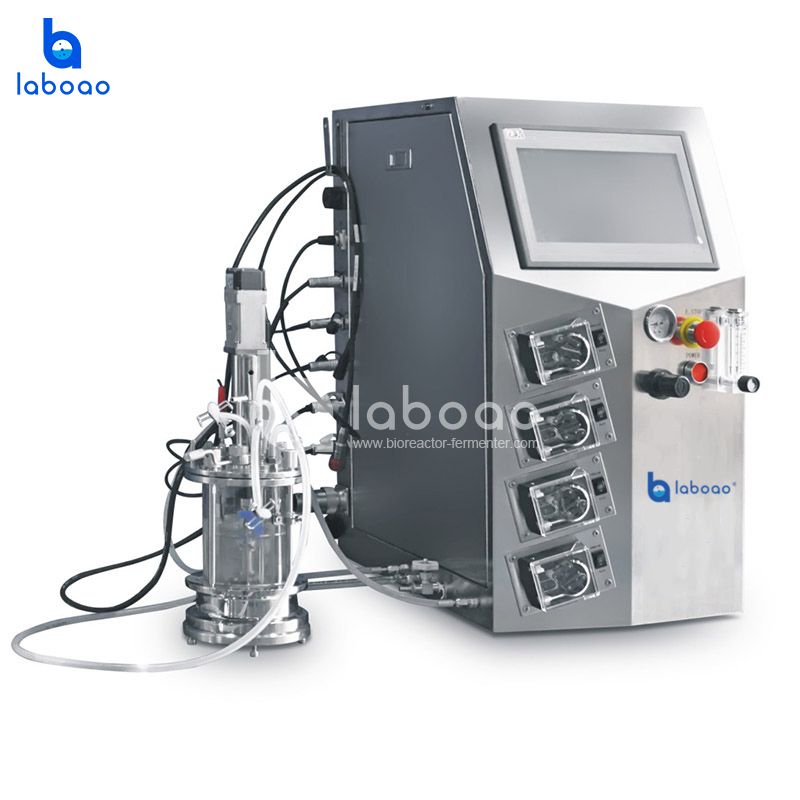

LABOAO GC/GJ Mini Bioreactor — rodzina — widok 2 z materiałów producenta (800×800).

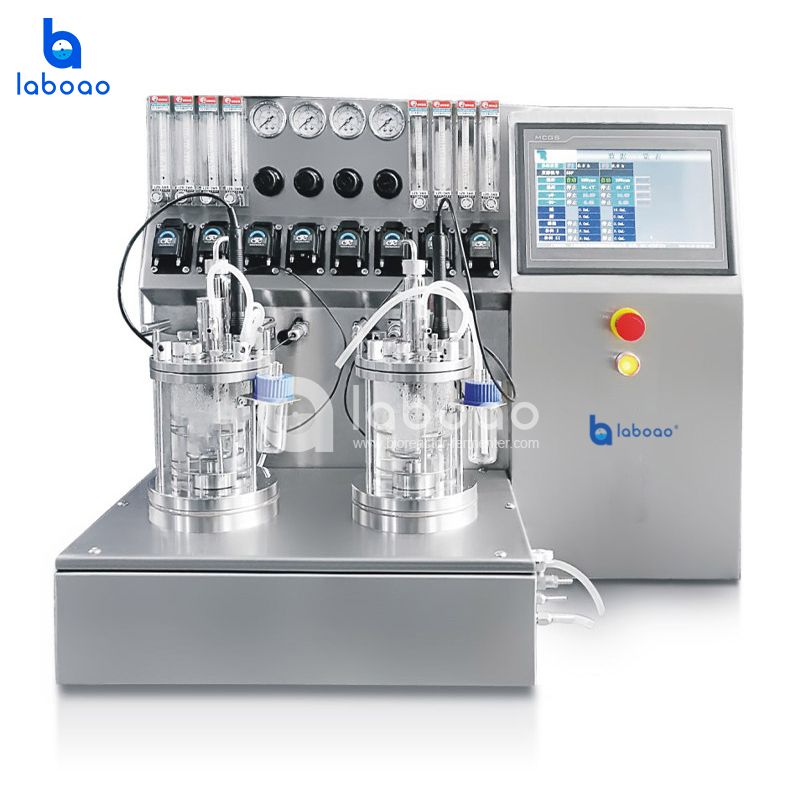

LABOAO GC/GJ Mini Bioreactor — rodzina — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.

Źródła

• LABOAO — oficjalna karta/indeks rodziny
• LABOAO — oficjalny 31-stronicowy katalog bioreaktorów
• LABOAO — wsparcie, instrukcje na żądanie i pomoc zdalna
• LABOAO — 1L Mechanical Mixing Mini Bioreactor, LBR-1GJ-mini
• LABOAO — Micro Fermenter Bioreactor GC/GJ
• LABOAO — oficjalny katalog kategorii bioreaktorów
• LABOAO — firmowy PDF Plant Cell Bioreactors z BIOTECH-7000
• LABOAO — bieżący katalog producenta i zakres działalności
• LABOAO — funkcje HMI, alarmów, haseł i historii platformy stalowej
• LABOAO — wielostopniowa platforma, S7-200, HMI i funkcje procesu
• Siemens — S7-200 Programmable Controller System Manual
