Sartorius Biostat A

Łączy kompaktową wieżę sterującą z autoklawowalnym UniVessel Glass 1, 2 albo 5 l lub jednorazowym UniVessel SU 2 l. Rzeczywisty zakres roboczy wynosi 0,4–5 l dla szkła oraz 0,6–2 l dla SU. Urządzenie kontroluje mieszanie, temperaturę, pH, tlen rozpuszczony, gazowanie, pianę/poziom i pompy.

Źródło: oficjalna karta wycofanego BIOSTAT A firmy Sartorius.

Oficjalna broszura z 2018 r. opisuje Ethernet, USB, lokalne przechowywanie danych, przenoszenie ich do arkusza oraz sterowanie z tabletu lub smartfonu.

Granice modelu i nazewnictwo

Ta karta dotyczy generacji nazwanej dokładnie Biostat A, pokazanej w broszurze SBI1518-e, wersja 11 z 2018 r.

Advanced dodaje funkcję mobilną, kontroler substratu i zewnętrzną pompę o regulowanej prędkości.

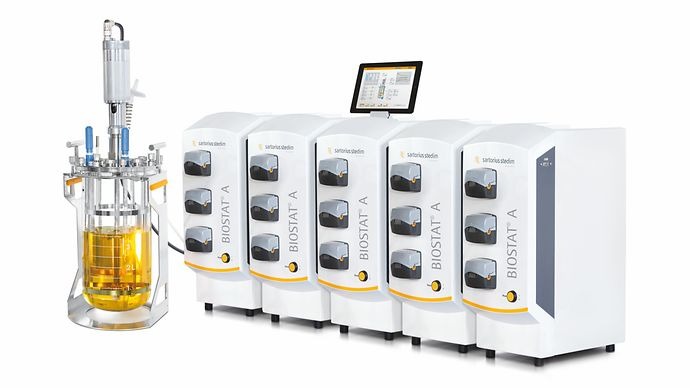

Źródło: oficjalna karta Sartorius BIOSTAT A. Fotografia dokumentuje możliwość zestawienia kilku wież wokół wspólnego stanowiska operatorskiego.

Naczynia i rzeczywiste objętości

Naczynie	Objętość całkowita	Zakres roboczy	Materiał
UniVessel Glass 1 l	1,6 l	0,4–1 l	szkło borokrzemowe, AISI 316L, EPDM
UniVessel Glass 2 l	3,0 l	0,6–2 l	szkło borokrzemowe, AISI 316L, EPDM
UniVessel Glass 5 l	6,6 l	0,6–5 l	szkło borokrzemowe, AISI 316L, EPDM
UniVessel SU 2 l	2,6 l	0,6–2 l	jednorazowy poliwęglan, dostarczany sterylnie

Rozmiary z podstawą i pokrywą wynoszą odpowiednio 156 × 558 × 196, 176 × 619 × 217 oraz 231 × 757 × 266 mm; masy bez medium 4,4, 5,9 i 10,5 kg. Dla 2 i 5 l są adaptery obniżające wysokość w autoklawie.

W pakiecie producent wymienia dwa naczynia SU, holder, pierścień adaptera, adapter silnika, Pt100 oraz safety valve station. Identyfikowalność obejmuje numer katalogowy, lot, termin, certyfikat napromieniania i konfigurację portów.

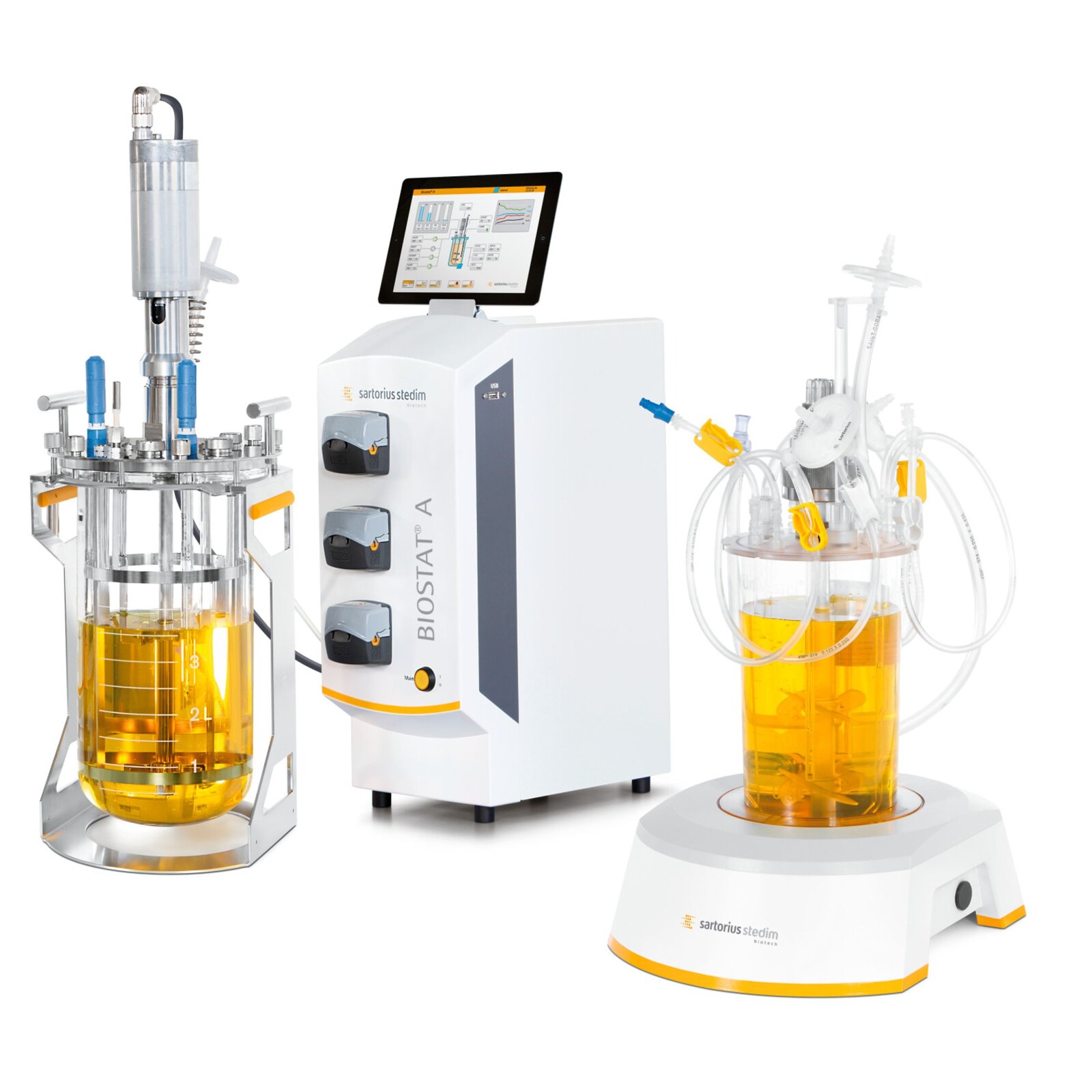

Źródło: oficjalna karta Sartorius UniVessel SU, pokazująca zgodny kontroler BIOSTAT A.

Wieża sterująca i zasilanie

Wieża waży 13,5 kg. Jej footprint wynosi 200 × 300 mm przy wysokości 495 mm; z przewodami i pompami footprint instalacyjny wynosi 320 × 495 × 475 mm. Zasilanie ma zakres 100–240 VAC, 50/60 Hz, do 8 A. Metalowa lakierowana obudowa pracuje w 0–40°C; wilgotność maksymalna spada z 80% do 50% między 31 a 40°C.

Stopień ochrony całego stanowiska nie został w tabeli przypisany wieży tak jednoznacznie jak IP21 chillerowi. IP21 chillera oznacza jedynie ochronę przed większymi obiektami i pionowo kapiącą wodą.

Napęd i hydrodynamika

Bezobsługowy napęd bezpośredni ma 150 W.

Temperatura i chiller

Glass korzysta z temperatury zintegrowanej z cyfrową sondą pH i deklarowanego zakresu regulacji 0–60°C. Dla SU oddzielny Pt100 daje 0–40°C. Grzanie realizuje elektryczny płaszcz: 66 W dla 1 l, 112 W dla 2 l Glass, 264 W dla 5 l i 132 W dla SU 2 l.

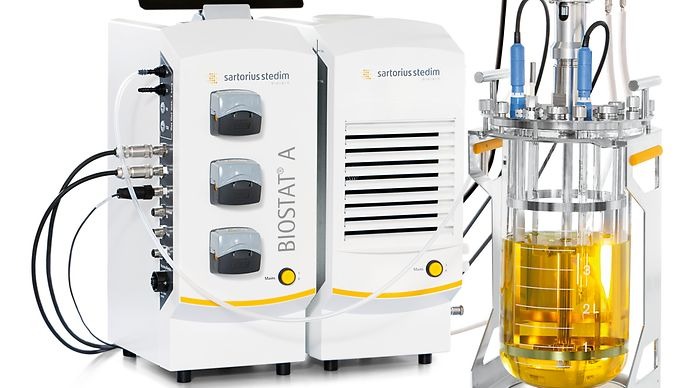

Wersja microbial ma osobny recyrkulacyjny chiller chłodzący naczynie i chłodnicę gazów wylotowych przez cooling finger. Waży 19,5 kg, ma 220 × 495 × 325 mm, zbiornik 1,5 l i moc chłodniczą 150 W przy 21°C. Dostarcza około 8°C ±2°C. Istnieją wersje BB-8822002 230 VAC, 50/60 Hz, T2.5 A oraz BB-8822003 115 VAC, 60 Hz, T4 A.

pH, DO, piana i poziom

Glass używa wielorazowej polarograficznej sondy DO 0–100% oraz kombinowanej sondy pH 2–12, obie z cyfrową komunikacją z wieżą. Rozdzielczości wyświetlania to 0,1% i 0,01 pH. Dla SU są optyczne patche: DO 0–100% nasycenia powietrzem z rozdzielczością 0,1% oraz pH 6–8 z rozdzielczością 0,1.

Gazowanie

Wersja microbial ma dwa automatyczne tory, powietrze i O2, po 100–7500 ccm. Wersja cell culture ma cztery: powietrze i N2 po 10–500 ccm oraz O2 i CO2 po 5–250 ccm.

Deklarowana dokładność regulatorów wynosi ±5% pełnej skali.

Pompy i fed-batch

Trzy wewnętrzne pompy Watson-Marlow 114 są stałoobrotowe: 43 rpm, regulacja włącz/wyłącz. Dla węży o ściance 1,6 mm producent podaje 0,8 ml/min przy ID 0,5 mm, 1,7 przy 0,8 mm, 6,0 przy 1,6 mm, 12,5 przy 2,4 mm i 20,2 przy 3,2 mm.

Advanced dodaje zewnętrzną Watson-Marlow 120 do 200 rpm i kontroler substratu umożliwiający profile fed-batch. To najbardziej oczywista różnica funkcjonalna pakietu.

Ethernet, USB i obsługa mobilna

Tabela interfejsów wymienia Ethernet, USB, dwa zewnętrzne wejścia 4–20 mA, bezpotencjałowy styk alarmowy, chiller i pompę zewnętrzną. Broszura mówi o obsłudze z tabletu/smartfonu w Advanced oraz podaje wymagania z epoki: iOS 7+ albo Android 4+.

Blokada nieużywanych portów jest właściwa dopiero po sprawdzeniu recovery i licencji.

Dane, oprogramowanie i firmware

Producent deklaruje zapisywanie danych procesowych bezpośrednio w Biostat A, a następnie transfer do arkusza na PC/laptopie.

Cena, status i cykl życia

W czerwcu 2026 r. publiczna oferta Bimedis dla egzemplarza z 2019 r. w Polsce pokazywała 75 000 PLN, wyświetlane również jako 19 733 w walucie platformy. Zarchiwizowana oferta egzemplarza z 2020 r. z Niemiec podawała 14 000 EUR.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat A. Udokumentowana skala: 0,4–5 L roboczo; szkło 1/2/5 L lub SU 2 L. Historyczne Biostat B/C/Q/ED/MD/UD występują z różnymi generacjami DCU oraz BioPAT MFCS. Typ DCU, porty i wydanie MFCS zależą od konkretnej konfiguracji i okresu produkcji.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B/DCU — historyczny lokalny HMI jako oznaczony kontekst generacyjny.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B-DCU — oficjalna mapa łączności jako kontekst DCU.
