Sartorius Ambr 250 Modular

Ambr 250 Modular jest stołową platformą jednego do ośmiu niezależnych, jednorazowych bioreaktorów 100–250 mL. System składa się z modułów po dwa naczynia, kontrolera, centralnego komputera i oprogramowania.

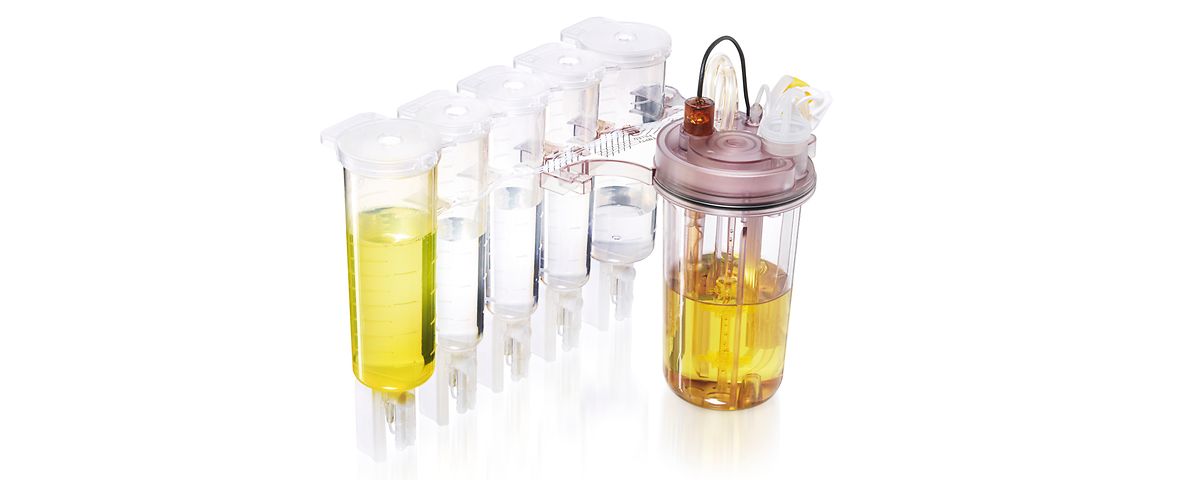

Sartorius Ambr 250 Modular. Źródło obrazu: www.sartorius.com.

Warianty 2/4/6/8

Warianty różnią się liczbą powtarzalnych stanowisk, długością zestawu i ceną; zachowują ten sam typ naczynia, sterowanie i segment rozwoju procesu, dlatego są zgrupowane. Producent podaje szerokość 88,5 cm dla 2, 127 cm dla 4, 165,5 cm dla 6 i 204 cm dla 8 naczyń; głębokość 45,5 cm, wysokość 60–65 cm.

Parametry procesowe

Naczynie z poliwęglanu/polipropylenu/polietylenu ma 350 mL całkowicie i 100–250 mL roboczo. Wariant cell culture ma dwa pitched-blade impellers i cztery przegrody; low-shear — jedno elephant-ear bez przegród; microbial — dwa Rushtony i cztery przegrody.

Zakres obrotów wynosi 100–4500 rpm, temperatury hodowli 18–55 °C, pH 2,0–8,5, DO 0–200%. Maksymalny przepływ powietrza/gazu to 550 mL/min. Dla cell culture dostępne są sparger i headspace z powietrzem/N2, O2 i CO2; microbial używa powietrza, O2 i N2. Każde naczynie ma jednorazową elektrodę pH i fluorescencyjny spot DO.

Na reaktor przypada pięć pomp strzykawkowych 0–20 mL/h, dwa rezerwuary 125 mL (jeden chłodzony), trzy rezerwuary 50 mL oraz jedna pompa perystaltyczna do 150 rpm. Dokładność nie znosi potrzeby kalibracji dla lepkości i aktualnej objętości; pojedyncza dawka jest dużym procentem 100 mL.

Odrębność względem Ambr 250 High Throughput

Ambr 250 Modular skaluje się przez dokładanie niezależnych stanowisk, zwykle w parach, do ośmiu naczyń. Ambr 250 HT jest zamkniętą platformą 12/24 z robotem liquid handling i inną automatyką gazowania oraz próbek.

Moduły 2/4/6/8 i warunki zgrupowania

Konfiguracje 2, 4, 6 i 8 wykorzystują powtarzalne stanowiska, wspólny model sterowania i te same klasy naczyń.

Szerokość rośnie od 88,5 cm dla dwóch stanowisk przez 127 i 165,5 cm do 204 cm dla ośmiu. Głębokość wynosi 45,5 cm, a wysokość 60–65 cm.

Naczynia i geometria mieszania

Jednorazowe naczynie wykonane jest z poliwęglanu, polipropylenu i polietylenu zgodnie z dokumentacją producenta. Objętość całkowita to 350 mL, robocza 100–250 mL.

Prędkość 100–4500 rpm jest zakresem platformy, a nie każdej kombinacji naczynia i biologii.

Temperatura i infrastruktura chłodzenia

Zakres temperatury procesu wynosi 18–55°C.

Gazy i kaskada DO

Maksymalny deklarowany przepływ wynosi 550 mL/min. Konfiguracja microbial obejmuje powietrze, O2 i N2.

pH i DO — droga od sensora do rekordu

Każde naczynie ma jednorazowy tor pH i fluorescencyjny spot DO.

Zakres pH 2,0–8,5 i DO 0–200% określa granice pomiarowe.

Pompy strzykawkowe i perystaltyczna

Pięć pomp strzykawkowych na reaktor ma zakres 0–20 mL/h. Dwa rezerwuary mają 125 mL, z czego jeden jest chłodzony, a trzy kolejne 50 mL.

Każda pompa potrzebuje kalibracji dla strzykawki lub przewodu, medium i prędkości.

Konta i ślad audytowy

Szczególnie ważne są zdarzenia zmiany receptury, kalibracji, mapy gazów/pomp, ręcznego sterowania, potwierdzenia alarmu i eksportu.

Zachowanie awaryjne

Odpowiedź wynika z instrukcji konkretnej wersji i testu.

Firmware, PCB i diagnostyka

Nie używa się pakietu przeznaczonego dla HT tylko dlatego, że nazwa zawiera Ambr 250.

Dane potwierdzone i opcjonalne

Potwierdzone: 1–8 stanowisk w modułach 2/4/6/8; 100–250 mL; trzy geometrie; 18–55 °C; 100–4500 rpm; pH/DO; pięć pomp strzykawkowych i jedna perystaltyczna; parametry rezerwuarów i wymiary wariantów.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Ambr 250 Modular. Udokumentowana skala: 100–250 mL, 1–8 naczyń (moduły 2/4/6/8). Ambr 250 Modular obejmuje 2–8 naczyń 100–250 ml.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

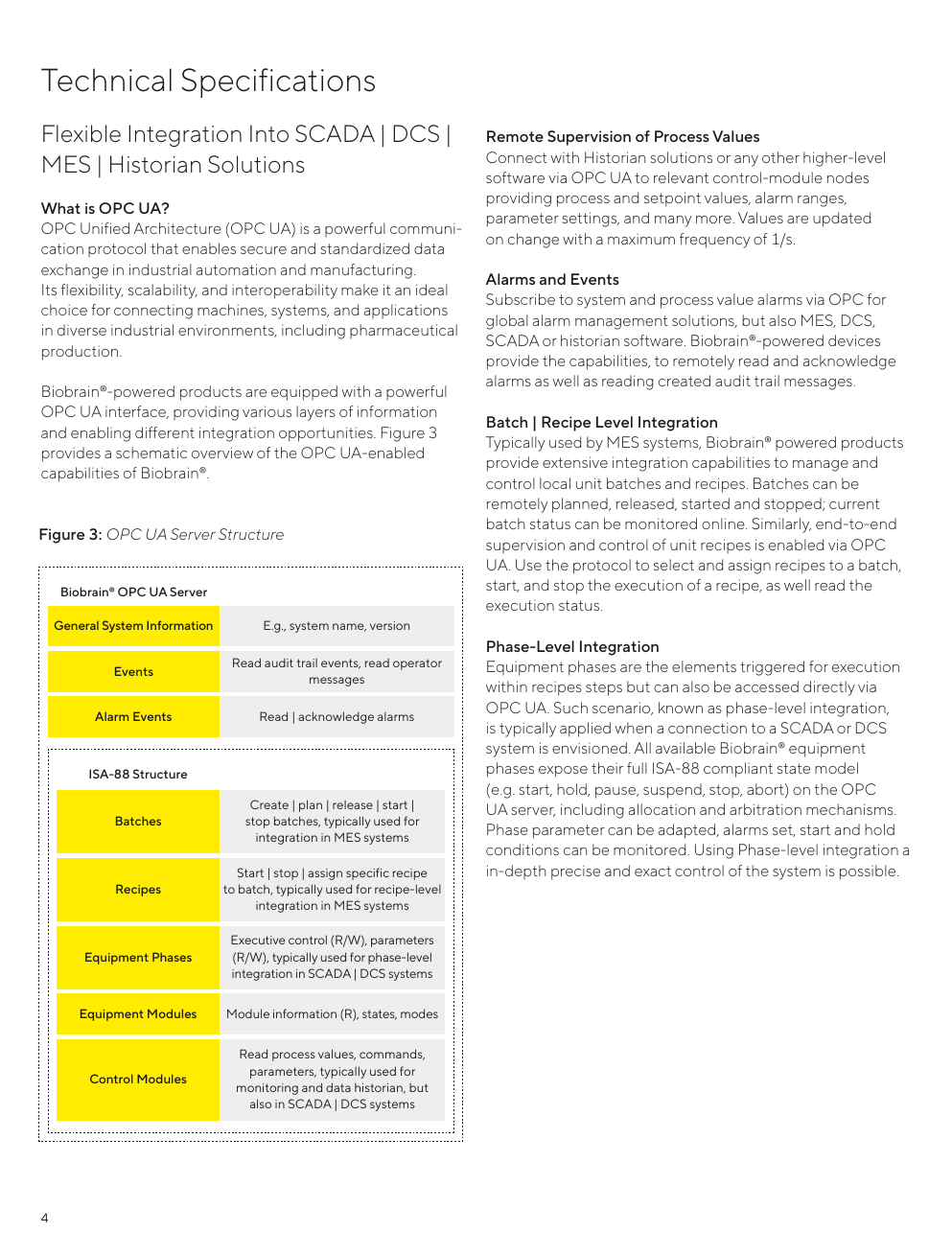

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Sartorius OPC UA — kontekst powierzchni integracyjnej; nie lokalny HMI Ambr.

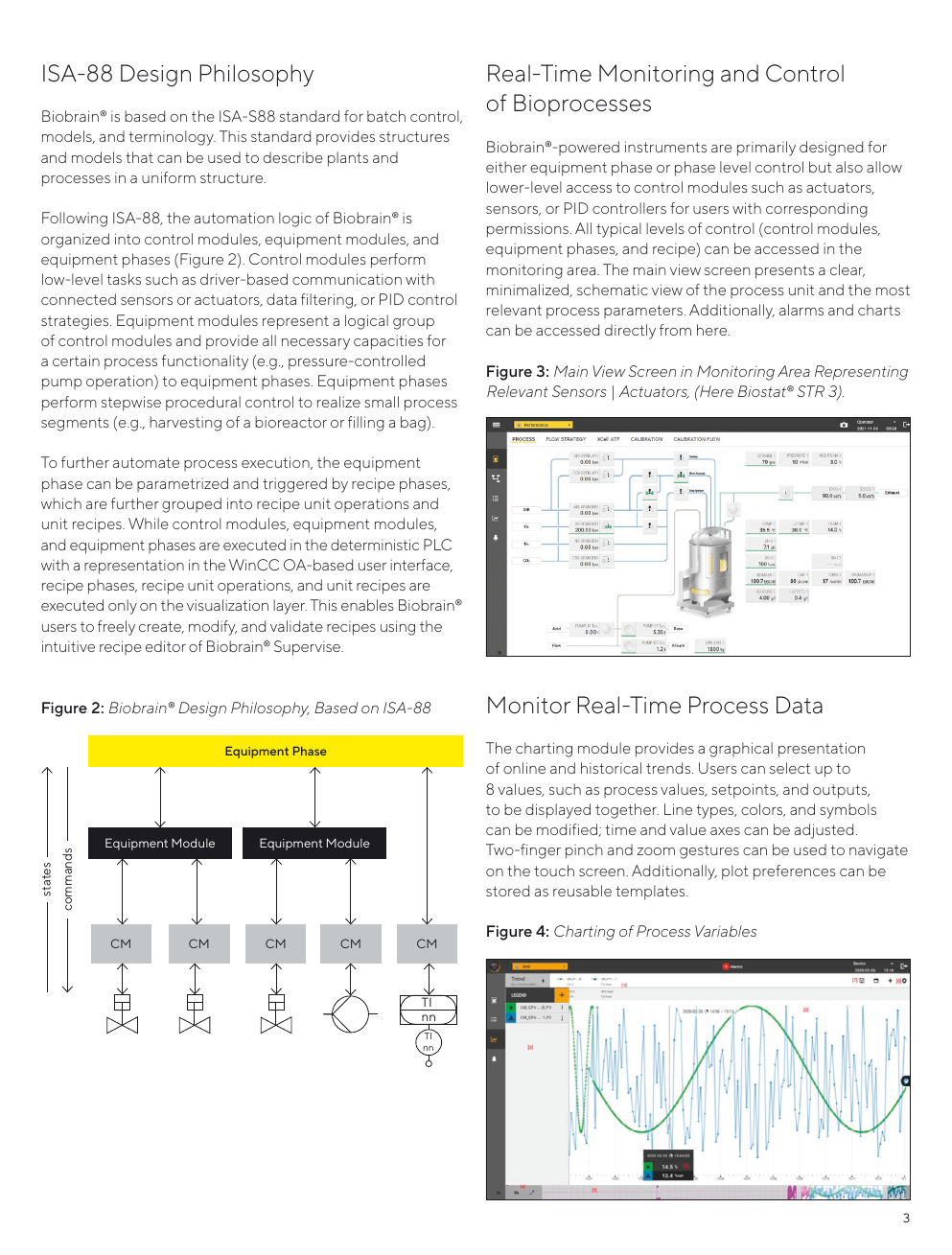

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Sartorius — kontekst ISA-88 i trendów systemu nadrzędnego; nie ekran software Ambr.
