Ollital OLT-5/7/10BGZ

Znaczenie operacyjne

OLT-BGZ jest rodziną małych fermentorów laboratoryjnych Ollital o nominalnych pojemnościach 5, 7 i 10 l. Aparat łączy przezroczyste naczynie z borokrzemowego szkła, elementy mające kontakt z medium wykonane ze stali 316L, czujniki procesowe, pompy dozujące i oddzielny sterownik OLT-7000. Nowsza karta producenta używa nazwy BIOTECH-BG i przypisuje tej gałęzi dolny napęd przez sprzęgło magnetyczne. Jest to najważniejsza cecha odróżniająca ją od JG/JGZ z napędem mechanicznym od góry.

Starsze materiały Ollital są niespójnie złożone: tabela OLT-5/7/10BGZ i OLT-5/7/10JGZ wymienia kolejno „top driven” oraz „bottom driven by magnetic coupling”; odrębna karta OLT-5JG i OLT-5BG oraz nowsza karta BIOTECH przypisują JG napęd górny, a BG — dolny magnetyczny.

Warianty i oznaczenia

Oznaczenie	Deklarowana pojemność całkowita	Interpretacja
OLT-5BGZ	5 l	najmniejszy wariant wymieniony w starszej karcie OLT-BGZ
OLT-7BGZ	7 l	wariant pośredni
OLT-10BGZ	10 l	największy wariant z tej konkretnej tabeli
BIOTECH-1/2/3/5/7/10BG	1–10 l	nowsza rodzina o zbliżonej konstrukcji

Konstrukcja procesowa

Producent deklaruje połączenie stali nierdzewnej 316L i szkła borokrzemowego. Publiczna karta wymienia temperaturę, obroty, pH, tlen rozpuszczony, antypianę, podawanie medium, aerację i ciśnienie jako funkcje podstawowe.

Nowszy opis BIOTECH-BG mówi o dolnym napędzie poprzez sprzęgło magnetyczne.

Starsza karta OLT-BGZ deklaruje sterylizację in situ z zewnętrznym źródłem pary. Nowsza karta BIOTECH-BG/JG opisuje sterylizację poza stanowiskiem w autoklawie. To różnica funkcjonalna, nie kosmetyczna.

Architektura sterowania

Minimalny potwierdzony łańcuch funkcjonalny ma pięć warstw:

1. naczynie, mieszadło, płaszcz lub podstawa temperaturowa, aeracja i linie dozujące;
2. wykonawcze pompy perystaltyczne, napęd, elementy grzania/chłodzenia i ewentualne zawory;
3. kontroler OLT-7000 z lokalnym interfejsem operatorskim;
4. opcjonalna warstwa nadrzędna do trendów, raportów, analizy fermentacji albo zdalnego dostępu.

W materiałach nowej serii kontrolery BIOTECH-7000, 8000, 9000 i 3000 są określane jako PLC. Dla serii 7000 producent podaje ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz przechowywanie 5000 godzin danych.

Pętle regulacji i receptury

OLT-7000 ma automatycznie regulować pH oraz zapisywać historię wartości, trendy i dawki kwasu oraz zasady. Dla antypiany producent podaje automatyczny PID, alarm, historię wartości, zapis stanu błędu piany i całkowitą dawkę.

W praktyce te ustawienia są równie ważne jak firmware, ponieważ podmieniony współczynnik pompy zmienia rzeczywistą ilość reagentu bez zmiany nominalnej receptury.

Funkcje opcjonalne

Karta wymienia pomiar poziomu, ważenie feedu, wiele torów dozowania, detekcję metanolu i etanolu oraz analizę O2/CO2 w gazie wylotowym.

Nowsza oferta mówi również o opcjach packed bed, sedymentacji komórek, kontroli żywych komórek i perfuzji ciągłej dla pokrewnych wariantów.

Interfejsy IT, porty i storage

Kandydatami spotykanymi w podobnych panelach są pamięć Flash, karta SD, pamięć USB albo dysk komputera przemysłowego; żadnego nie można wpisać jako faktu.

Firmware, software i rewizje hardware

Wartości „OLT-7000” i „BIOTECH-7000” są nazwami rodzin, nie wersjami oprogramowania.

• pełną tabliczkę naczynia, kontrolera, napędu i zasilacza; - ekrany About, System information, Service oraz informacje o projekcie HMI; - numery PLC, HMI, modułów analogowych, falownika lub serwonapędu; - oznaczenia PCB, pamięci i kart komunikacyjnych; - listę plików projektu, receptur, kalibracji i raportów; - daty kompilacji, wersje bibliotek oraz sumy kryptograficzne eksportów; - informacje o licencji i aplikacji nadrzędnej; - konfigurację zegara, strefy czasowej i serwera czasu.

Cena i pozycjonowanie

Dostępna oferta Made-in-China dla nowego, 10-litrowego szklanego bioreaktora Ollital podaje 9 500–10 500 USD za zestaw, MOQ 1.

Na wartość wpływają pojemność, liczba pomp, marka sond, napęd, konfiguracja sterownika, analizatory gazów, MFC, komputer nadrzędny, dokumentacja kwalifikacyjna i transport.

Ocena źródeł i rozbieżności

Najwyższą wagę ma karta konkretnej dostawy, tabliczka i instrukcja dostarczona z numerem seryjnym. Nowsza karta BIOTECH-BG/JG przypisuje BG dolny napęd magnetyczny i podaje bardziej szczegółową tabelę kontrolerów. Odrębna starsza karta OLT-5JG/OLT-5BG potwierdza to samo mapowanie.

Jest źródłem pomocniczym, nie podstawą do nadpisania danych Ollital. Oferta Made-in-China jest użyta wyłącznie do ceny porównawczej.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: OLT-5BGZ
• Hardware: OLT-7BGZ
• Hardware: OLT-10BGZ
• Hardware: nowsze oznaczenie BIOTECH-1/2/3/5/7/10BG
• Hardware: 316L + szkło borokrzemowe
• Hardware: dolny napęd przez sprzęgło magnetyczne według nowszej karty
• Hardware: SIP z parą zewnętrzną według karty OLT-BGZ; autoklawowanie według nowszej BIOTECH-BG
• Software/tryb: OLT-7000 — numer wersji firmware nieopublikowany
• Software/tryb: BIOTECH-7000/9000 — nowsze oznaczenia kontrolerów; relacja wersji z OLT-7000 nieudokumentowana
• Software/tryb: profile pH/rpm/temperatury/antypiany/feed po co najmniej 10 części
• Software/tryb: PLC/CPU, OS, storage i protokoły — nieujawnione

Fotografie stanowiska, mechaniki i sterowania

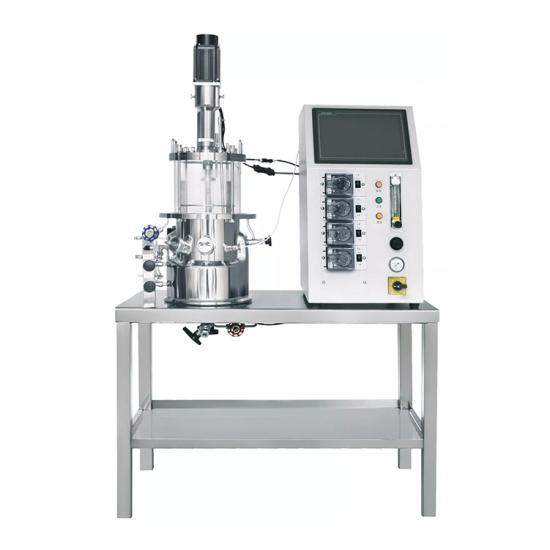

Ollital OLT-5/7/10BGZ — materiał 1 z karty producenta (550×550).

Ollital OLT-5/7/10BGZ — materiał 2 z karty producenta (1440×2400).

Ollital OLT-5/7/10BGZ — materiał 3 z karty producenta (1320×900).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
