Ollital OLT-100

Streszczenie operacyjne

Ollital OLT-100 jest rodziną cyfrowo sterowanych fermentorów laboratoryjnych ze szklanymi naczyniami 1, 2, 3, 5, 7 i 10 l oraz wariantami kontrolera BR100 i BR500. System mierzy temperaturę, tlen rozpuszczony i prędkość mieszania, reguluje pH przez dozowanie kwasu, zasady lub CO2, ma kolorowy ekran dotykowy, rotametr, cichy napęd i cztery albo osiem pomp perystaltycznych.

Karta wprost podaje zgodność 1–10 l i zestaw sześciu naczyń laboratoryjnych. „100” jest nazwą platformy handlowej lub kontrolera, a nie deklaracją pojemności.

Z perspektywy bezpieczeństwa IT OLT-100 jest systemem sterowania procesem.

Nazwy i zakres rodziny

• nazwa oferty: „Air sparger bioreactor fermentor yeast plant cell glass”; - Model Number: OLT-100; - warianty Control Unit: BR100-M1, BR100-M2, BR100-C1, BR100-C2, BR500-M1, BR500-M2, BR500-C1 i BR500-C2.

Producent nie objaśnia znaczenia M, C, 1, 2, 100 ani 500. Jedyna jawna różnica wariantów w tabeli dotyczy liczby pomp: M1 i C1 mają po cztery, M2 i C2 po osiem.

OLT-100 i OLT-100-C2 są odrębnymi pozycjami katalogu Ollital; OLT-100-C2 jest opisany jako wariant 5 l.

Naczynia i rzeczywista skala

Naczynie nominalne	Pojemność całkowita	Pojemność robocza	Minimalna objętość robocza	Moc silnika wg tabeli
1 l	1,1 l	0,8 l	0,3 l	0,18 kW
2 l	2,7 l	2,0 l	0,7 l	0,4 kW
3 l	3,5 l	2,6 l	0,9 l	0,4 kW
5 l	5,8 l	4,4 l	1,5 l	0,4 kW
7 l	7,9 l	6,0 l	2,0 l	0,4 kW
10 l	11,2 l	8,4 l	2,8 l	0,75 kW

Karta podaje stosunek wysokości do średnicy około 1:2. Materiały opisano jako SUS316L i szkło borokrzemowe.

Ciśnienie robocze zapisano jako 0,10 MPa, maksimum 0,15 MPa.

Warianty kontrolera

Jednostka	Ekran	Pomiary i sterowanie wspólne	Liczba pomp
BR100-M1	cyfrowy kontroler, kolorowy touchscreen	T, DO, rpm, pH przez kwas/zasadę/CO2, rotametr, napęd	4
BR100-M2	jw.	jw.	8
BR100-C1	jw.	jw.	4
BR100-C2	jw.	jw.	8
BR500-M1	jw.	jw.	4
BR500-M2	jw.	jw.	8
BR500-C1	jw.	jw.	4
BR500-C2	jw.	jw.	8

Parametry procesowe

Producent deklaruje regulację temperatury, prędkości, pH, DO, antypiany, feedu, aeracji i ciśnienia na poziomie ogólnego opisu rozwiązania. W tabeli kontrolera bardziej precyzyjnie potwierdza temperaturę, DO, obroty, pH oraz pompy.

Zakres mieszania wynosi 5–1000 rpm dla wszystkich sześciu naczyń.

Strona nagłówkowa podaje Smart PID control, 1,5 kW i masę 300 kg, podczas gdy tabela naczyń wskazuje silniki 0,18–0,75 kW.

Architektura sterowania

Minimalny potwierdzony model funkcjonalny obejmuje:

5. cztery lub osiem kanałów pomp perystaltycznych;
6. naczynie procesowe z głowicą, sondami i mieszadłem.

W nowszych rodzinach Ollital pojawiają się sterowniki BIOTECH oparte na PLC, LAN, komputerze nadrzędnym i systemie FCS.

Pętla pH

Karta mówi o dodawaniu kwasu, zasady lub CO2 w celu regulacji pH.

DO, aeracja i mieszanie

Rotametr jest elementem potwierdzonym.

Odczyt z napędu informuje o prędkości silnika; nie zawsze wykrywa zerwane sprzęgło lub mechanicznie zablokowane mieszadło.

Temperatura i ciśnienie

Obserwacja fotografii nie wystarczy do przypisania wykonania.

Pompy perystaltyczne

Liczba pomp jest najlepiej udokumentowaną różnicą wariantów. M1/C1: cztery, M2/C2: osiem.

• oznaczenie kanału na obudowie i w HMI; - tryb ręczny, czasowy, PID lub kaskadowy; - maksymalną prędkość i kierunek; - średnicę oraz materiał wężyka; - współczynnik kalibracji objętościowej; - ograniczenie pojedynczej i sumarycznej dawki; - stan po restarcie, alarmie i utracie czujnika; - możliwość sterowania z warstwy nadrzędnej.

Firmware i hardware

• tabliczki OLT-100 i osobnej tabliczki jednostki BR; - numerów modułów HMI, regulatora, napędu i I/O; - ekranów About, Version, Service i System information; - etykiet pamięci i złączy programujących; - wersji projektu oraz bibliotek; - nazw i sum plików eksportowych; - numerów seryjnych sond; - daty kalibracji oraz współczynników pomp; - schematu okablowania dostarczonego z urządzeniem.

Lista pytań do dostawcy

1. Co dokładnie odróżnia BR100 od BR500 oraz M od C?
2. Czy M1/C1 i M2/C2 różnią się wyłącznie liczbą pomp?
3. Czy istnieją Ethernet, port szeregowy, USB lub software PC?
4. Które naczynia i sondy są zgodne z konkretnym numerem seryjnym?

Cena

Publiczna oferta Made-in-China dla nowego 10-litrowego szklanego bioreaktora Ollital podaje 9 500–10 500 USD za zestaw przy MOQ 1.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: BR100-M1
• Hardware: BR100-M2
• Hardware: BR100-C1
• Hardware: BR100-C2
• Hardware: BR500-M1
• Hardware: BR500-M2
• Hardware: BR500-C1
• Hardware: BR500-C2
• Hardware: naczynia 1/2/3/5/7/10 L
• Hardware: 4 pompy w M1/C1 albo 8 pomp w M2/C2
• Software/tryb: Smart PID control — numer wersji nieopublikowany
• Software/tryb: kolorowy ekran dotykowy — producent/model HMI nieujawniony
• Software/tryb: firmware BR100/BR500 — pliki i historia wersji nieopublikowane
• Software/tryb: host software, protokoły, OS i storage — nieujawnione

Fotografie stanowiska, mechaniki i sterowania

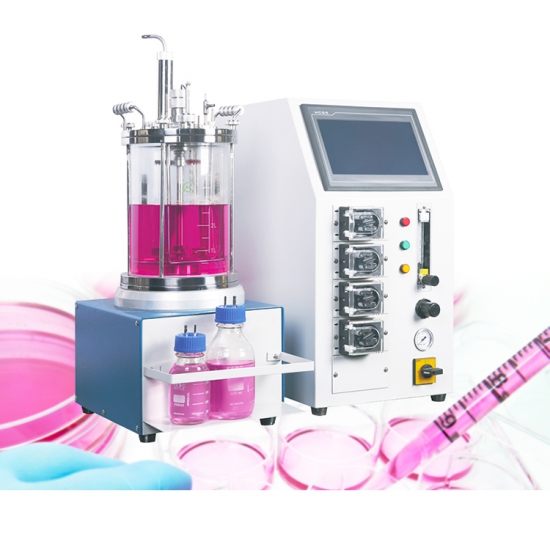

Ollital OLT-100 — materiał 1 z karty producenta (550×550).

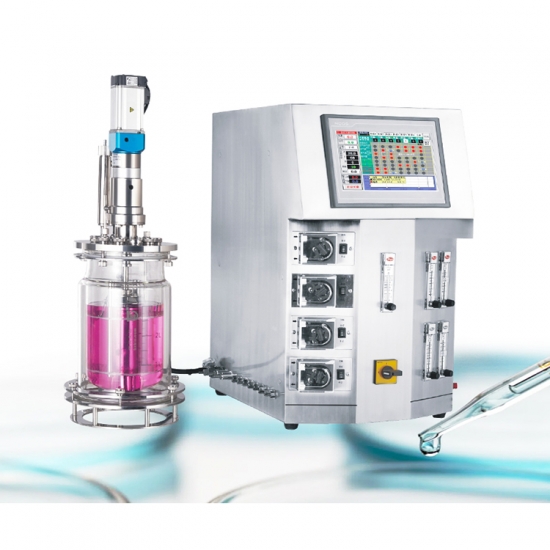

Ollital OLT-100 — materiał 2 z karty producenta (550×550).

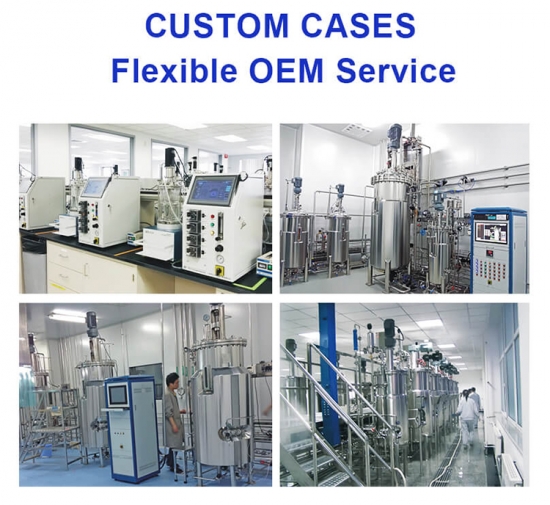

Ollital OLT-100 — materiał 3 z karty producenta (550×505).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
