Getinge / Applikon in-Control

Producent przeznacza go do hodowli mikrobiologicznych i komórkowych o objętości do 7 L oraz do układów mieszania single-use. Urządzenie ma kolorowy ekran dotykowy, interfejs dostępny w przeglądarce, Ethernet do integracji SCADA i USB dla wybranych sensorów oraz wag.

Bieżąca karta Getinge wymienia Lucullus PIMS, DeltaV i Applikon OPC Server. Konfiguracja opisana w publikacji z 2021 r. używa OPC DA i serwera dostarczanego przez Applikon.

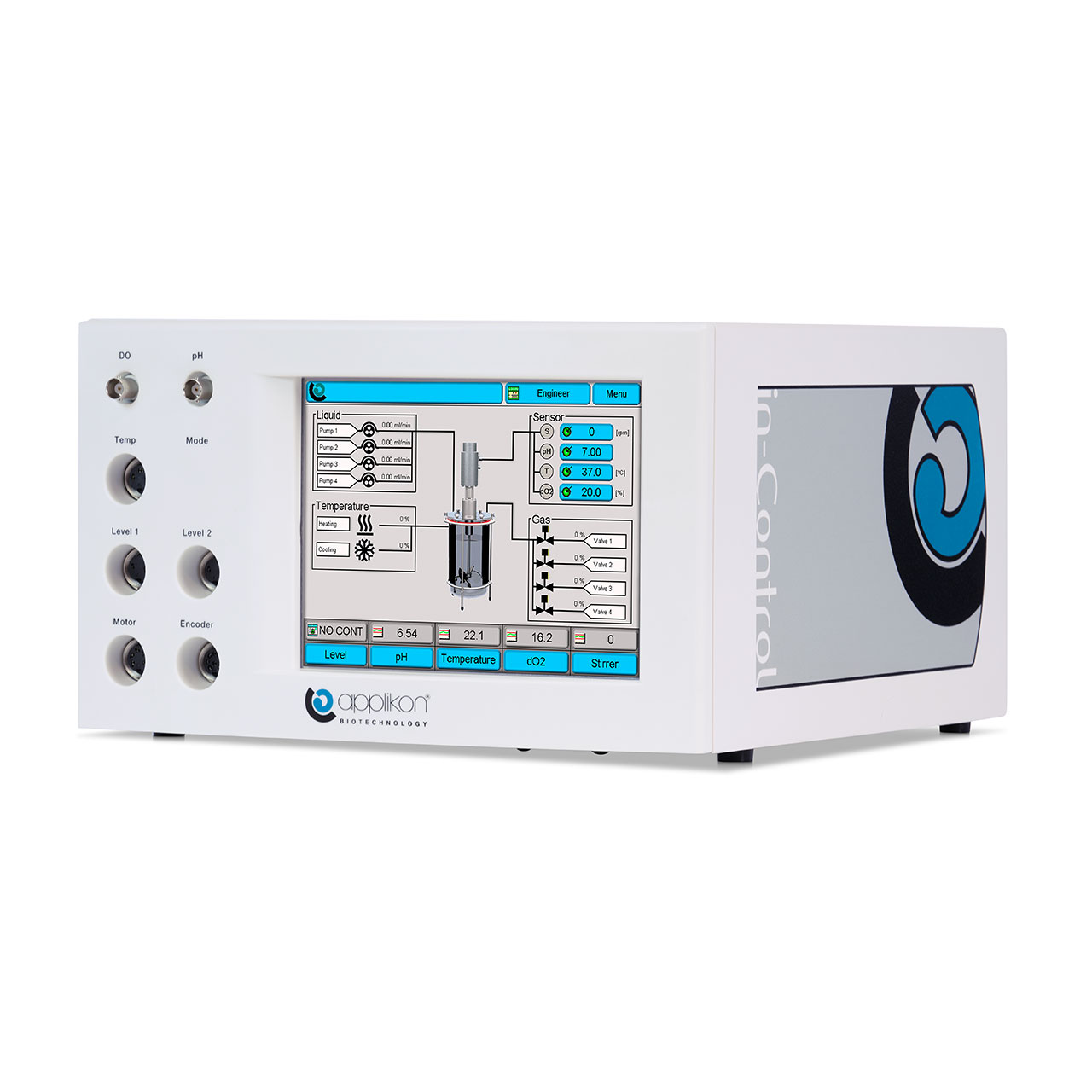

Applikon in-Control — kontroler bioprocesowy z lokalnym ekranem. Źródło obrazu: www.getinge.com.

Tożsamość urządzenia i granice karty

in-Control zastępuje starsze kontrolery ADI 1010 Bio Controller i ADI 1030 Bio Controller.

Skala i przeznaczenie

Bieżąca karta Getinge wskazuje procesy laboratoryjne do 7 L.

Architektura sterowania

Producent określa sprzęt i oprogramowanie sterujące jako własnościową platformę Applikon z firmware Applikon.

6. opcjonalna integracja przez Applikon OPC Server, Lucullus PIMS lub DeltaV;

HMI lokalne i przeglądarkowe

Producent opisuje intuicyjny ekran dotykowy oraz obsługę przez przeglądarki na komputerach Windows, Apple i Linux, iPhone/iPad oraz telefonach i tabletach Android.

Parametry procesu i pętle

Producent wymienia pH, temperaturę, tlen rozpuszczony, mieszanie, pianę i poziom.

| --- | --- | | pH | elektroda tradycyjna albo sensor single-use | | RedOx | tradycyjny sensor elektrochemiczny | | temperatura | Pt100, 0–150 °C, dokładność 0,1 °C | | masa | wejście dla zewnętrznych wag | | biomasa | opcjonalnie, pojemnościowo albo przez gęstość optyczną | | gaz odlotowy | opcjonalny pomiar |

Aktuatory, gazy i ciecze

Wariant MFC wykorzystuje sterowany element wykonawczy, a wariant z rotametrem — lokalny element nastawy i pomiaru.

Dodatkowo można użyć do czterech zewnętrznych pomp o zmiennej prędkości. Mieszadło jest sterowane w zakresie 0–2000 rpm.

Ethernet, Web HMI i topologia

Bieżąca karta potwierdza Ethernet do komunikacji SCADA oraz dostęp z wielu klas urządzeń.

OPC DA a OPC UA

Oficjalna karta ogranicza się do sformułowania „Applikon OPC server available”. Artykuł Biermann i in. z 2021 r. opisuje in-Control jako urządzenie komunikujące się przez OPC DA.

Lucullus PIMS

Instrukcja Lucullus PIMS Lite for Windows 3.7.4, dokument 1.0, przedstawia in-Control jako jeden z kontrolerów obsługiwanych przez komponent F_code_device. Ten sam sterownik komunikuje się również z my-Control i ez-Control.

Instrukcja pokazuje logowanie i wizualizację portów procesu, zapisywanie danych oraz eksport m.in. do TXT, CSV i XLS.

Model danych rozróżnia:

• bioreaktor jako obiekt opisujący fizyczny proces; - typ i instancję urządzenia; - fizyczny hardware device wraz ze sterownikiem; - kanał komunikacyjny; - port jako pojedynczą zmienną wejściową lub wyjściową; - subdevice jako logiczną grupę portów.

Instrukcja Lucullus i firmware in-Control mają odrębne identyfikatory wersji.

USB i urządzenia zewnętrzne

Karta produktu potwierdza USB dla opcjonalnych sensorów biomasy, fluorescencyjnych sensorów pH/DO i wag.

Firmware, software, hardware i storage

Karta producenta mówi jedynie o „Applikon Firmware”.

• numer wersji firmware i procedura jego odczytu; - format i kanał dystrybucji aktualizacji; - weryfikacja podpisu i ochrona przed rollbackiem; - CPU, architektura instrukcji i system operacyjny; - wersje płyt PCB i modułów I/O; - typ pamięci: eMMC, SD, SSD, NAND/NOR lub inny; - możliwość wykonania i odtworzenia kopii; - logi lokalne i mechanizm audit trail; - zegar czasu rzeczywistego, synchronizacja czasu i bateria; - okres wsparcia oraz status wycofania poszczególnych rewizji.

Najpewniejszym źródłem będzie ekran informacji systemowej, menu serwisowe, tabliczka urządzenia, dokumentacja dostawy i pakiet aktualizacyjny pozyskany oficjalnym kanałem.

Dokładny profil kontrolera in‑Control

Zakres deklarowany przez producenta: laboratoryjne hodowle do 7 l. Interfejsy i integracje: lokalny ekran dotykowy, Web UI przez Ethernet, Lucullus PIMS, DeltaV i opcjonalny OPC Server. Zasoby procesowe: do 4 AI, 4 AO i 8 DO; zewnętrzny gas box z 4 MFC lub rotametrami; do 4 pomp zmiennych; 0–2000 rpm. Te liczby są wartościami maksymalnymi platformy; konfigurację konkretnego egzemplarza potwierdza BOM i ekran hardware.

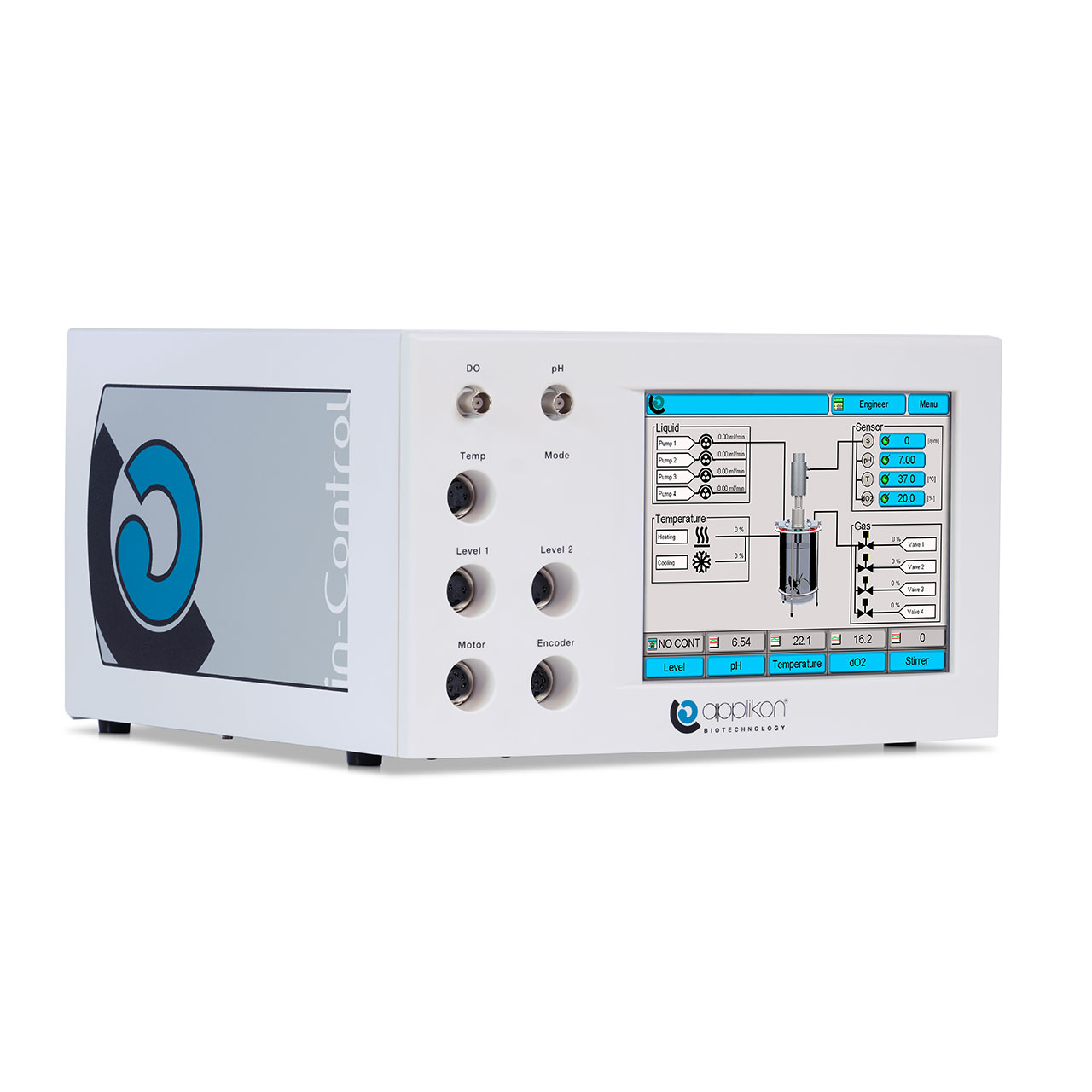

Udokumentowany widok urządzenia lub interfejsu in‑Control. Źródło: https://www.getinge.com/.

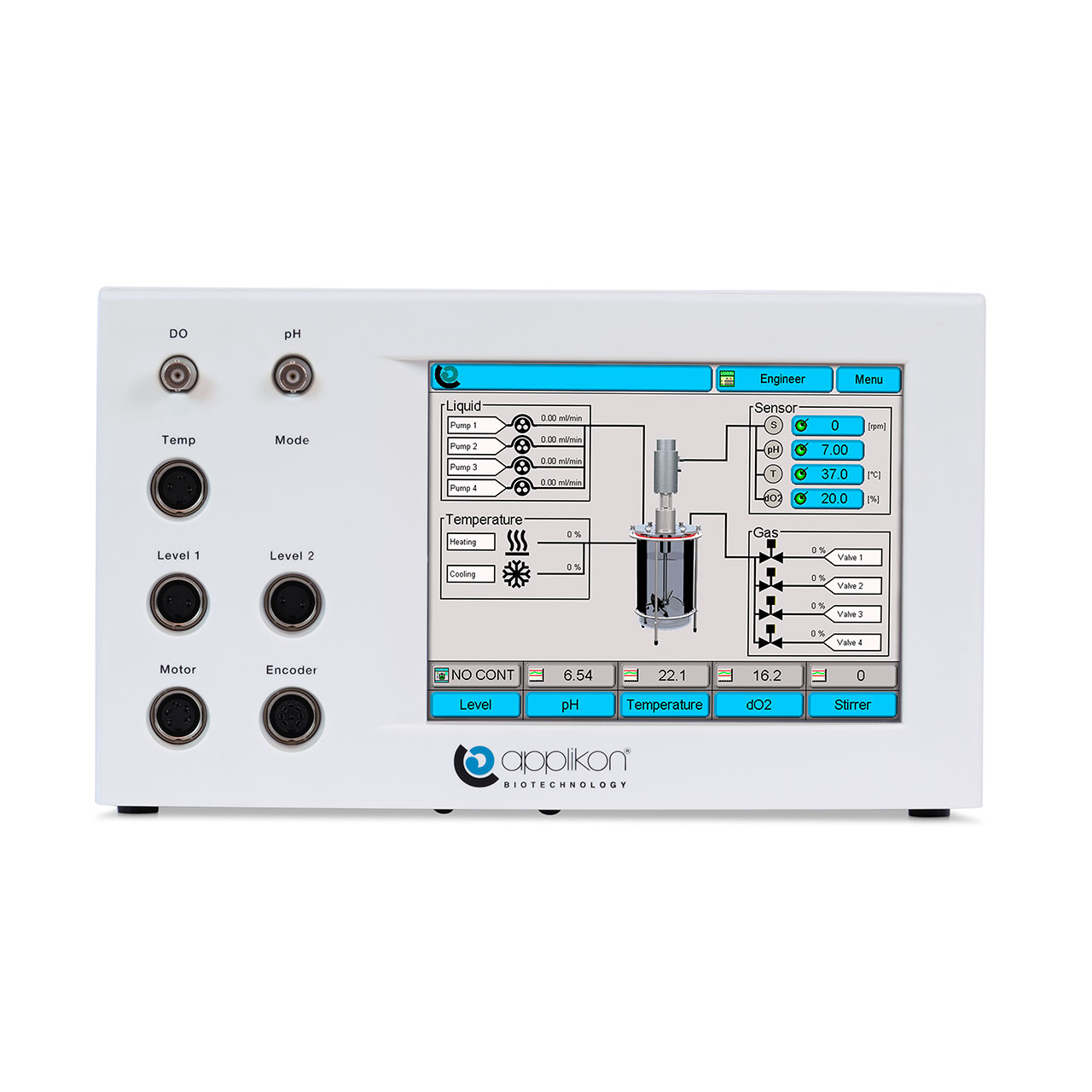

Udokumentowany widok urządzenia lub interfejsu in‑Control. Źródło: https://www.getinge.com/.

Źródła

• karta produktu Getinge.
• oficjalna karta produktu Getinge.
• publikacja naukowa potwierdzająca integrację OPC DA.
• Lucullus PIMS Lite 3.7.4 — instrukcja producenta hostowana przez podmiot trzeci.
• oficjalna karta V-Control/DeltaV.
• Getinge — oficjalna karta in‑Control.
• Getinge — oficjalna karta BioBundles.
• Getinge — oficjalna karta V-Control i integracji DeltaV.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
