- Producent urządzenia / marka
- Getinge / Applikon
- Grupa katalogowa
- Getinge / Applikon
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- Bio 5 L Jacketed
- Typ rekordu
- wielorazowe autoklawowalne naczynie bioreaktora z płaszczem
- Skala
- 0,9–3,4 L roboczo; 4,8 L całkowicie
- Architektura sterowania
- C9 — Architektura hybrydowa albo otwarta integracja
- Segment
- P2 — laboratoryjny
- Ryzyko rebrandingu
- umiarkowane — Bio 5 L Jacketed jest historyczną rodziną Applikon utrzymywaną w portfolio Getinge; identyfikacja wymaga tabliczki naczynia i przyłączonej konsoli, bez założenia wspólnego white-label z podobnym szkłem.Podstawa: manufacturer-family; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — Bio 5 L Jacketed nie ma własnej elektroniki, ale występuje jako Single Wall/Jacketed z różnymi głowicami, napędami, wirnikami, spargerami, sensorami, termiką i kontrolerami; publiczna nazwa nie określa kompletnego BOM stanowiska.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Model bazowy
- Getinge / Applikon Livit Flex
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| objętość całkowita | 4,8 L |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Materiał naczynia | szkło borokrzemowe |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| maksymalna robocza | 3,4 L |
| minimalna robocza | 0,9 L |
| aspect ratio całkowite | 1,6 |
| aspect ratio robocze | 1,1 |
| średnica wewnętrzna | 160 mm |
| wysokość wewnętrzna | 250 mm |
| przestrzeń autoklawowa | Ø260 × 480 mm |
| Sprzęt i komponent | Jacketed |
| Sprzęt i komponent | napęd 50–1250 rpm |
| Sprzęt i komponent | napęd lipsealed albo magnetyczny |
| Sprzęt i komponent | wirniki Rushton lub marine |
| Sprzęt i komponent | sparger porowaty albo L-type |
| Sprzęt i komponent | DO polarograficzny albo LumiSens |
| Potwierdzona cecha konfiguracji | naczynie z wypukłym dnem ze szkła borokrzemowego |
| Potwierdzona cecha konfiguracji | metalowe elementy naczynia ze stali 316L |
| Potwierdzona cecha konfiguracji | maksymalne nadciśnienie rodziny 0,5 barg |
| Potwierdzona cecha konfiguracji | standardowy zakres mieszania 50–1250 rpm |
| Potwierdzona cecha konfiguracji | opcjonalny silnik do 2000 rpm dla skal 2 i 3 l |
| Potwierdzona cecha konfiguracji | napęd direct lipsealed albo magnetically coupled |
| Potwierdzona cecha konfiguracji | impellery Rushton i marine |
| Potwierdzona cecha konfiguracji | gazowy overlay |
| Potwierdzona cecha konfiguracji | wodny kondensator gazów odlotowych |
| Potwierdzona cecha konfiguracji | klasyczny sensor pH 12 mm |
| Potwierdzona cecha konfiguracji | polarograficzny sensor DO 12 mm lub LumiSens dla 2–5 l |
| Potwierdzona cecha konfiguracji | pomiar temperatury Pt100 w top plate |
| Potwierdzona cecha konfiguracji | sterownik dobierany oddzielnie do naczynia |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „Bio 5 L Jacketed” (0,9–3,4 L roboczo; 4,8 L całkowicie), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P2, skali i złożoności sterowania C9, a następnie skonfrontowano z punktem rynkowym: DOTmed — komplet my-Control z naczyniem za 8 995 USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: DOTmed — komplet my-Control z naczyniem za 8 995 USD.
Zastosowania
Ustalenia pierwszej fazy
Płaszczowe autoklawowalne naczynie szklane; osobny model ze względu na obieg termiczny, przyłącza i większy gabaryt autoklawowy.
Źródła identyfikacji
- karta produktu Getinge
- oficjalna macierz BioBundle
- archiwalna instrukcja 2–7 L hostowana przez podmiot trzeci
- Getinge — oficjalna karta rodziny Applikon Bio
- Getinge — BioBundles i przypisanie Livit Flex
- Getinge — Applikon Motor Controller
- Getinge — portfolio bioprocesowe Applikon
Ostatnia kontrola rekordu: 2026-09-09.
Applikon Bio 5 L Jacketed jest wielorazowym, autoklawowalnym bioreaktorem ze szkła borokrzemowego z płaszczem wymiany ciepła. Ma 4,8 L objętości całkowitej, pracuje z 0,9–3,4 L i ma wnętrze Ø160 × 250 mm. Minimalny gabaryt autoklawowy wynosi Ø260 × 480 mm.

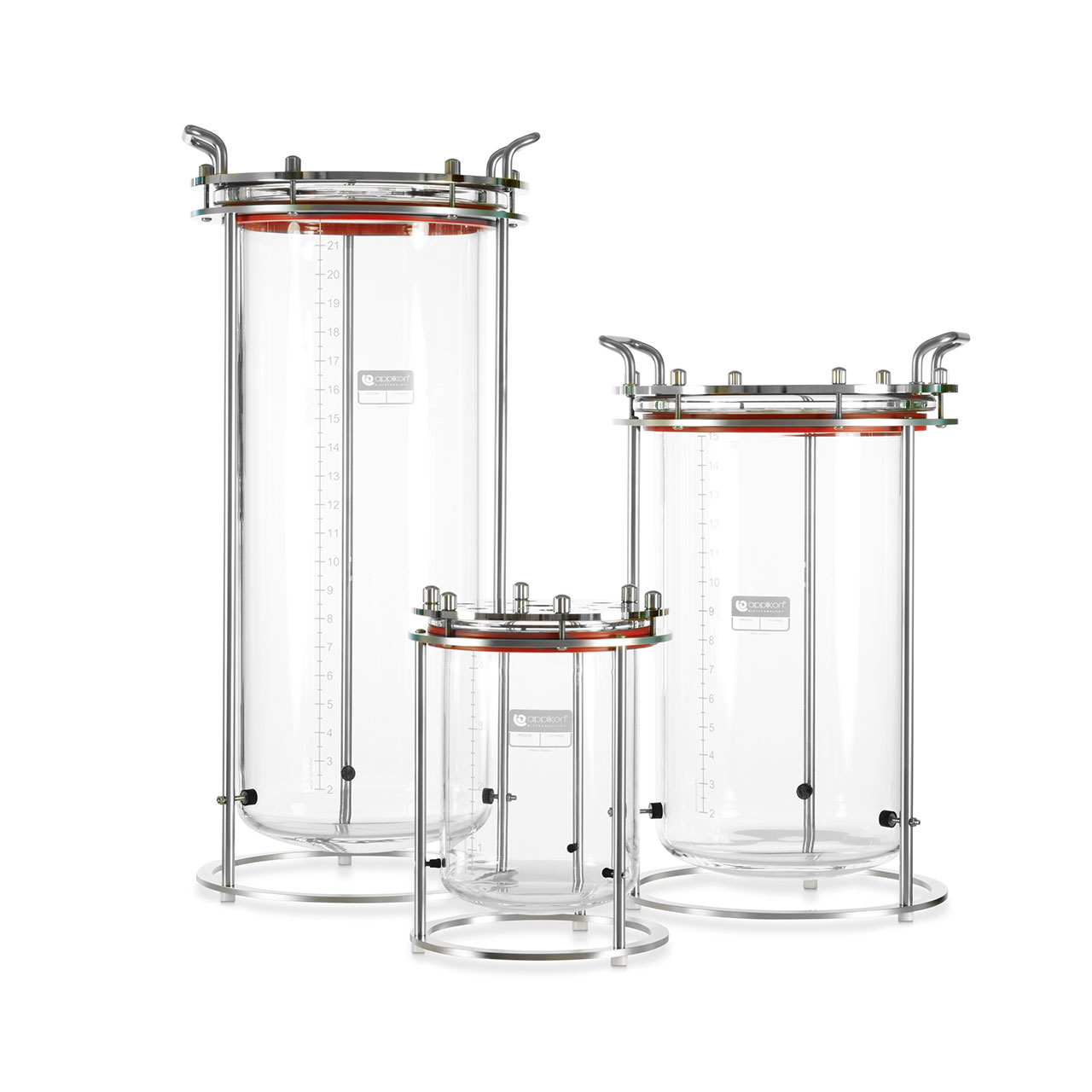

Rodzina wielorazowych bioreaktorów szklanych Applikon Bio. Źródło obrazu: www.getinge.com.
Odrębność od Single Wall
Jacketed ma ten sam zakres i geometrię wnętrza co Bio 5 L Single Wall; dodaje płaszcz, przyłącza medium, zawór lub termocyrkulator oraz inne stany awaryjne. Jest też wyższy w konfiguracji autoklawowej: Ø260 × 480 zamiast Ø260 × 436 mm.
Materiały i ciśnienie
Producent dopuszcza nadciśnienie strony procesowej do 0,5 barg.
Płaszcz i termika
Temperaturę procesu mierzy Pt100 w thermowellu.
Napęd i mieszanie
Zakres Bio 5 L wynosi 50–1250 rpm; opcja 2000 rpm dotyczy 2/3 L, nie tej wielkości.
Wirniki Rushtona i marine występują w średnicach 45, 60, 75 i 85 mm.
Sensory i dozowanie
Rodzina obsługuje pH 12 mm, polarograficzne DO lub LumiSens dla 2–5 L, Pt100 oraz sensory przewodnościowe piany i poziomu. Pętle sterują kwasem, zasadą, CO2, gazami, mieszadłem, antypianą i cieczą.
Porty procesowe
Dostępne są próbnik stały/regulowany z rurką 1,7/4/6/10 mm, pojedyncze lub potrójne porty dozujące, mikroinjektory, septum, rurka chemostatu, liquid entry i spust.
Kontroler i system nadrzędny
W starszych instalacjach do tej skali pasują in-Control (do 7 L) i ez2-Control (do 20 L).
Tor termiczny jako układ cyberfizyczny
Wartość temperatury na HMI powstaje w łańcuchu: Pt100, przewód, wejście, skalowanie, filtr, regulator PID, wyjście, zawór lub termocyrkulator i przepływ medium przez płaszcz.
Receptury i mapa kanałów
Kontroluje się zakres i jednostkę MFC, kierunek pompy, polaryzację zaworu, typ DO i limity kaskad.
Wzorzec receptury przechowuje się poza kontrolerem z wersją, właścicielem, zatwierdzeniem i SHA-256.
Aktualizacje i odtwarzanie
Pliki pochodzą z potwierdzonego kanału, mają hash i zatwierdzenie.
Dokładne wykonanie 5 L Jacketed
Oficjalna tabela rodziny podaje dla tej odmiany: objętość całkowitą 4,8 l, roboczą 3,4 l, minimalną roboczą 0,9 l, średnicę wewnętrzną 160 mm, wysokość wewnętrzną 250 mm i wymagany gabaryt autoklawu Ø260 × 480 mm. Oznaczenie nominalne w nazwie nie jest zatem równe każdej z tych wartości. Limity robocze należy przenosić z dokładnego wiersza, nie z sąsiedniej skali.
Naczynie ma dno wypukłe ze szkła borokrzemowego, a elementy metalowe wykonano ze stali 316L. Producent deklaruje gładką, nieporowatą powierzchnię szkła, odporność na szok termiczny i korozję oraz brak spawów w top plate. Maksymalne nadciśnienie rodziny wynosi 0,5 barg.
Wariant Single Wall ogrzewa się kocem albo wymiennikiem wewnętrznym, natomiast Jacketed wykorzystuje przestrzeń płaszcza.
Standardowy zakres napędu rodziny wynosi 50–1250 rpm; systemy 2 i 3 l mogą otrzymać silnik do 2000 rpm. Dostępne są napędy bezpośrednie z uszczelnieniem wargowym albo sprzężone magnetycznie oraz mieszadła Rushtona i marine w kilku średnicach.
Tor gazowy może używać spargera porowatego lub L‑type, overlay i wodnego kondensatora off-gas. pH mierzy klasyczna elektroda 12 mm, DO — sonda polarograficzna 12 mm lub LumiSens w części małych skal. Regulacja może łączyć N₂, powietrze, O₂, CO₂, mieszanie i pompy kwasu/zasady. Konkretny zestaw MFC albo rotametrów zależy od kontrolera i zamówienia.

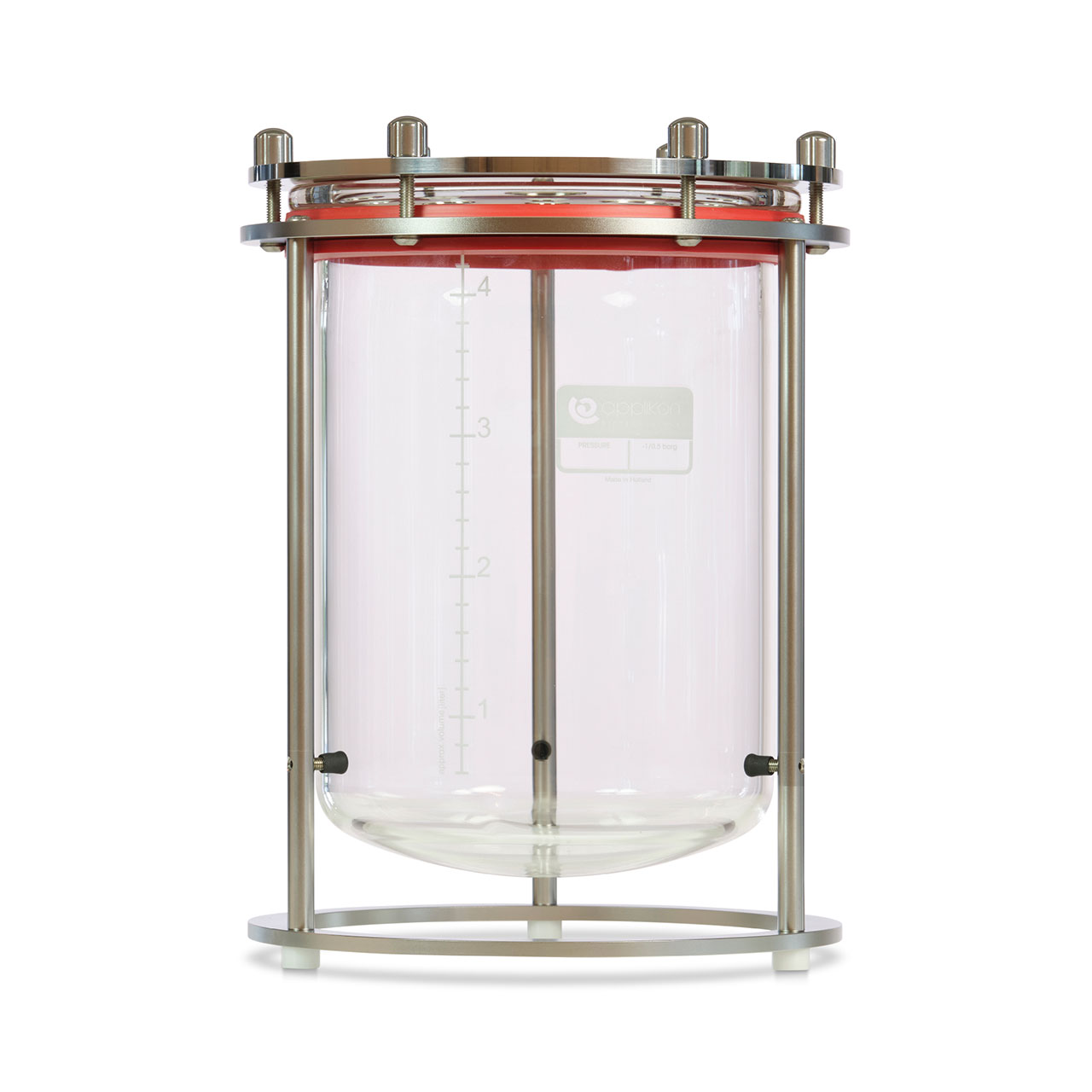

Drugi oficjalny widok rodziny Applikon Bio; dokładną skalę potwierdza tabliczka i geometria naczynia. Źródło: https://www.getinge.com/en-in/products/applikon-bio/.

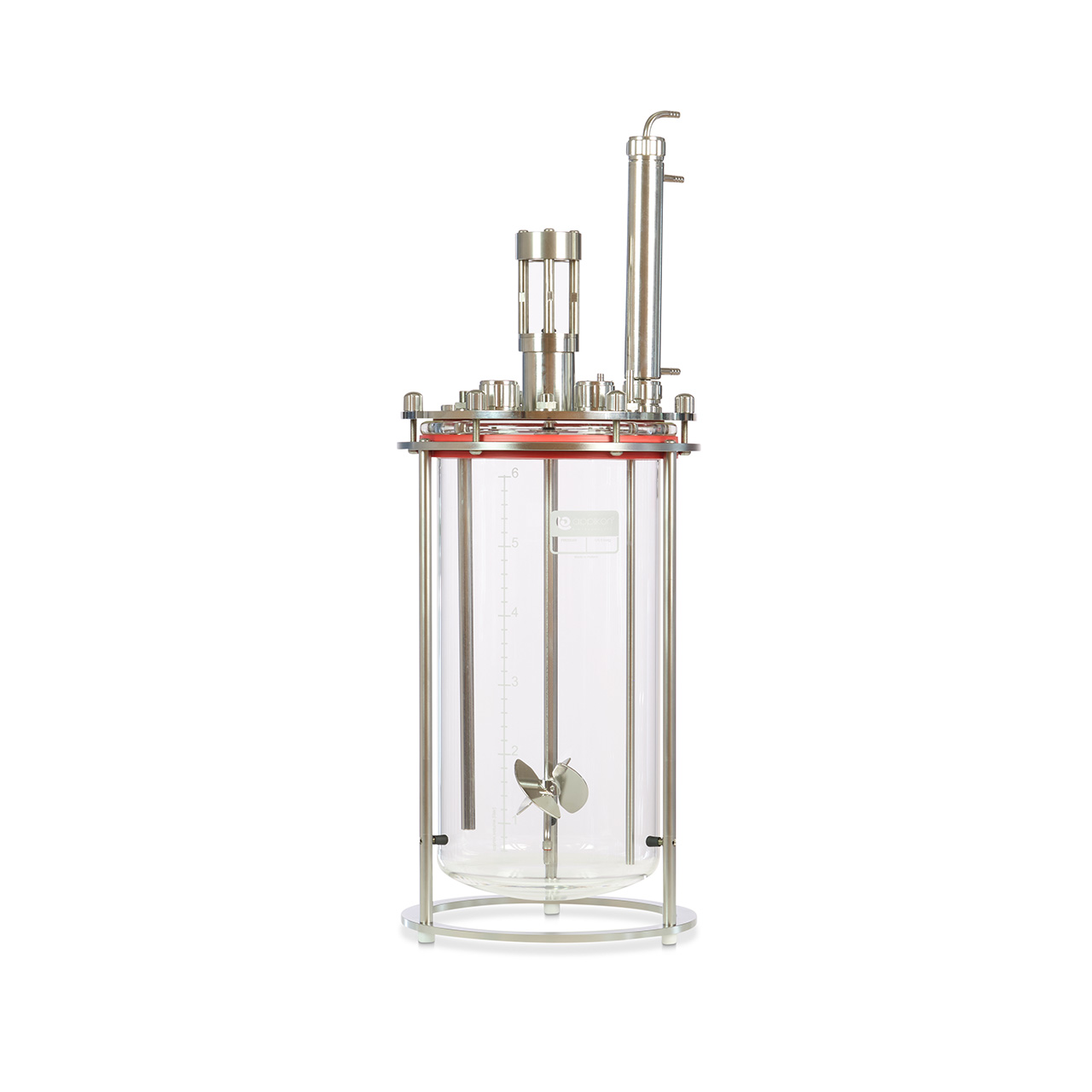

Trzeci oficjalny widok rodziny Applikon Bio, pomocny przy rozpoznaniu top plate i osprzętu. Źródło: https://www.getinge.com/en-in/products/applikon-bio/.
Sterylizacja, przygotowanie i ryzyka operacyjne
Kompletny zestaw jest rozbierany, myty, składany i autoklawowany.
Źródła
- karta produktu Getinge.
- oficjalna macierz BioBundle.
- archiwalna instrukcja 2–7 L hostowana przez podmiot trzeci.
- Getinge — oficjalna karta rodziny Applikon Bio.
- Getinge — BioBundles i przypisanie Livit Flex.
- Getinge — Applikon Motor Controller.
- Getinge — portfolio bioprocesowe Applikon.
Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
