Getinge / Applikon Bio 2 L Single Wall

Applikon Bio 2 L Single Wall jest wielorazowym, autoklawowalnym szklanym bioreaktorem mieszadłowym. Ma 2,2 L objętości całkowitej, 0,3–1,7 L objętości roboczej, wewnętrzną średnicę 105 mm i wysokość 240 mm.

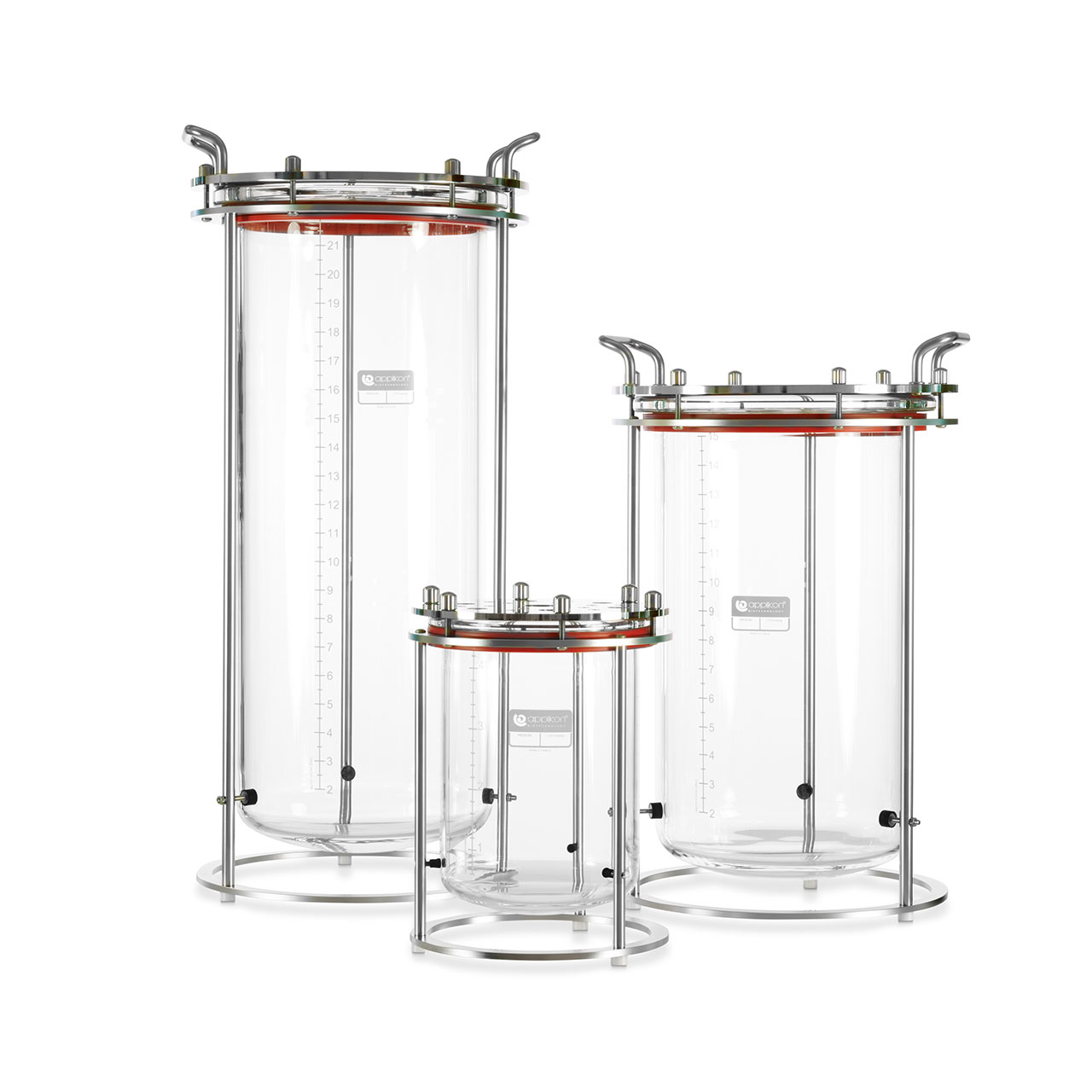

Rodzina wielorazowych bioreaktorów szklanych Applikon Bio. Źródło obrazu: www.getinge.com.

Pojemność i geometria

Nominalne „2 L” jest nazwą rozmiaru, nie dokładną objętością całkowitą. Producent podaje 2,2 L całkowicie, 1,7 L maksymalnej i 0,3 L minimalnej objętości roboczej. Aspect ratio H/D wynosi 2,2 dla całej objętości i 1,9 dla roboczej.

Zakres 0,3–1,7 L wpływa na zanurzenie elektrod, transfer masy, położenie spargera i ryzyko odsłonięcia sensora.

Naczynie ma wewnętrzną średnicę 105 mm i wysokość 240 mm. Producent podaje wymaganą przestrzeń autoklawową Ø190 × 436 mm dla wersji Single Wall.

Materiały i konstrukcja

Metalowe części bioreaktora są ze stali nierdzewnej 316L.

Ich materiał, liczba cykli, chemia mycia i historia autoklawowania wpływają na szczelność.

Ciśnienie i bezpieczeństwo szkła

Producent dopuszcza nadciśnienie do 0,5 barg (około 7,5 psig).

Napęd i mieszadła

Rodzina wykorzystuje napęd bezpośredni z uszczelnieniem wargowym albo sprzężenie magnetyczne. Standardowy zakres mieszania wynosi 50–1250 rpm.

Dostępne są wirniki Rushtona i marine o średnicach zewnętrznych 45, 60, 75 lub 85 mm.

W Livit Flex podłączenie napędu odbywa się przez odpowiedni moduł/Livit Link.

Gazowanie i exhaust

Te warianty istotnie różnią się cyfrową powierzchnią sterowania.

• redukcję ciśnienia przed stanowiskiem; - kierunek i stan zaworów zwrotnych; - drożność kondensatora i filtra exhaust; - stan bezpieczny elektrozaworów po utracie zasilania; - limity przepływu i sumaryczny przepływ gazów; - alarm ciśnienia, jeżeli zainstalowany; - niezależne ograniczenie 0,5 barg.

Sensory i sterowanie parametrami

Rodzina przewiduje klasyczny sensor pH 12 mm. Regulację pH realizuje pompa kwasu/zasady i ewentualnie CO2 przez rotametr albo MFC. Dla DO dostępny jest polarograficzny sensor 12 mm, a dla wielkości 2–5 L także optyczny LumiSens.

Temperaturę mierzy Pt100 w thermowellu w płycie górnej.

Odpowiednie pompy dozują antypianę albo dodają/usuwają ciecz.

Porty procesowe i pobieranie próbki

Dostępne są potrójne lub pojedyncze porty dozujące oraz opcjonalne mikroinjektory cieczy. Inne opcje to septum, rurka chemostatu i liquid entry system.

Sterylizacja, mycie i chain of custody

Bio 2 L jest naczyniem autoklawowalnym i wielorazowym.

Kontroler bieżący i konfiguracje historyczne

Bieżąca karta BioBundles przypisuje wszystkie wielkości Applikon Bio do Livit Flex zarówno dla hodowli komórkowych, jak i mikrobiologicznych.

Naczynie Bio 2 L istniało; długo przed Livit Flex. Materiały my-Control wprost dotyczą autoklawowalnych bioreaktorów 2 i 3 L; in-Control obsługuje skalę do 7 L, a ez2-Control do 20 L.

Firmware, CPU, storage i porty

• firmware ani software; - CPU, PCB, RAM lub storage'u; - interfejsu Ethernet/USB; - portów sieciowych i haseł; - CVE dotyczącego kodu urządzenia.

Parametry te należą do kontrolera, sensorów inteligentnych, wag, MFC, PIMS lub DCS. To rozdzielenie zapobiega fałszywym wnioskom, np. że każdy Bio 2 L ma domyślne hasło 0000 albo ten sam OPC UA.

Sterowane parametry i interfejsy

• prędkość mieszadła; - grzanie, chłodzenie i zawór wody; - MFC oraz elektrozawory gazowe; - pompy kwasu, zasady, pożywki i antypiany; - kalibracje pH, DO, Pt100, piany i poziomu; - kaskady DO/gaz/mieszanie; - alarmy i interlocki; - Web HMI, OPC UA, PIMS lub DCS.

Sieć, aktualizacje i odtwarzanie

Plik ma potwierdzone źródło oraz SHA-256.

Dokładne wykonanie 2 L Single Wall

Oficjalna tabela rodziny podaje dla tej odmiany: objętość całkowitą 2,2 l, roboczą 1,7 l, minimalną roboczą 0,3 l, średnicę wewnętrzną 105 mm, wysokość wewnętrzną 240 mm i wymagany gabaryt autoklawu Ø190 × 436 mm. Oznaczenie nominalne w nazwie nie jest zatem równe każdej z tych wartości. Limity robocze należy przenosić z dokładnego wiersza, nie z sąsiedniej skali.

Naczynie ma dno wypukłe ze szkła borokrzemowego, a elementy metalowe wykonano ze stali 316L. Producent deklaruje gładką, nieporowatą powierzchnię szkła, odporność na szok termiczny i korozję oraz brak spawów w top plate. Maksymalne nadciśnienie rodziny wynosi 0,5 barg.

Wariant Single Wall ogrzewa się kocem albo wymiennikiem wewnętrznym, natomiast Jacketed wykorzystuje przestrzeń płaszcza.

Standardowy zakres napędu rodziny wynosi 50–1250 rpm; systemy 2 i 3 l mogą otrzymać silnik do 2000 rpm. Dostępne są napędy bezpośrednie z uszczelnieniem wargowym albo sprzężone magnetycznie oraz mieszadła Rushtona i marine w kilku średnicach.

Tor gazowy może używać spargera porowatego lub L‑type, overlay i wodnego kondensatora off-gas. pH mierzy klasyczna elektroda 12 mm, DO — sonda polarograficzna 12 mm lub LumiSens w części małych skal. Regulacja może łączyć N₂, powietrze, O₂, CO₂, mieszanie i pompy kwasu/zasady. Konkretny zestaw MFC albo rotametrów zależy od kontrolera i zamówienia.

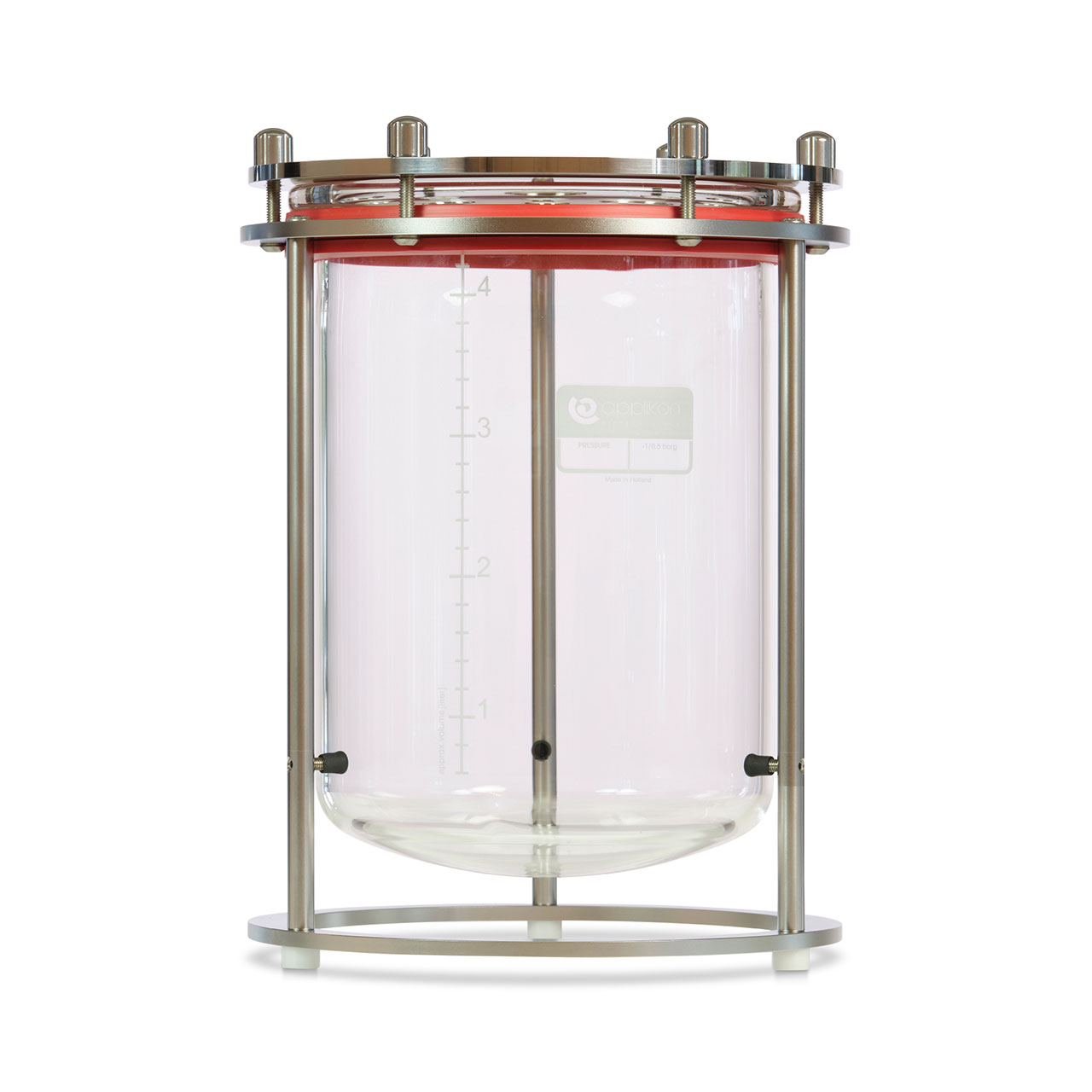

Drugi oficjalny widok rodziny Applikon Bio; dokładną skalę potwierdza tabliczka i geometria naczynia. Źródło: https://www.getinge.com/en-in/products/applikon-bio/.

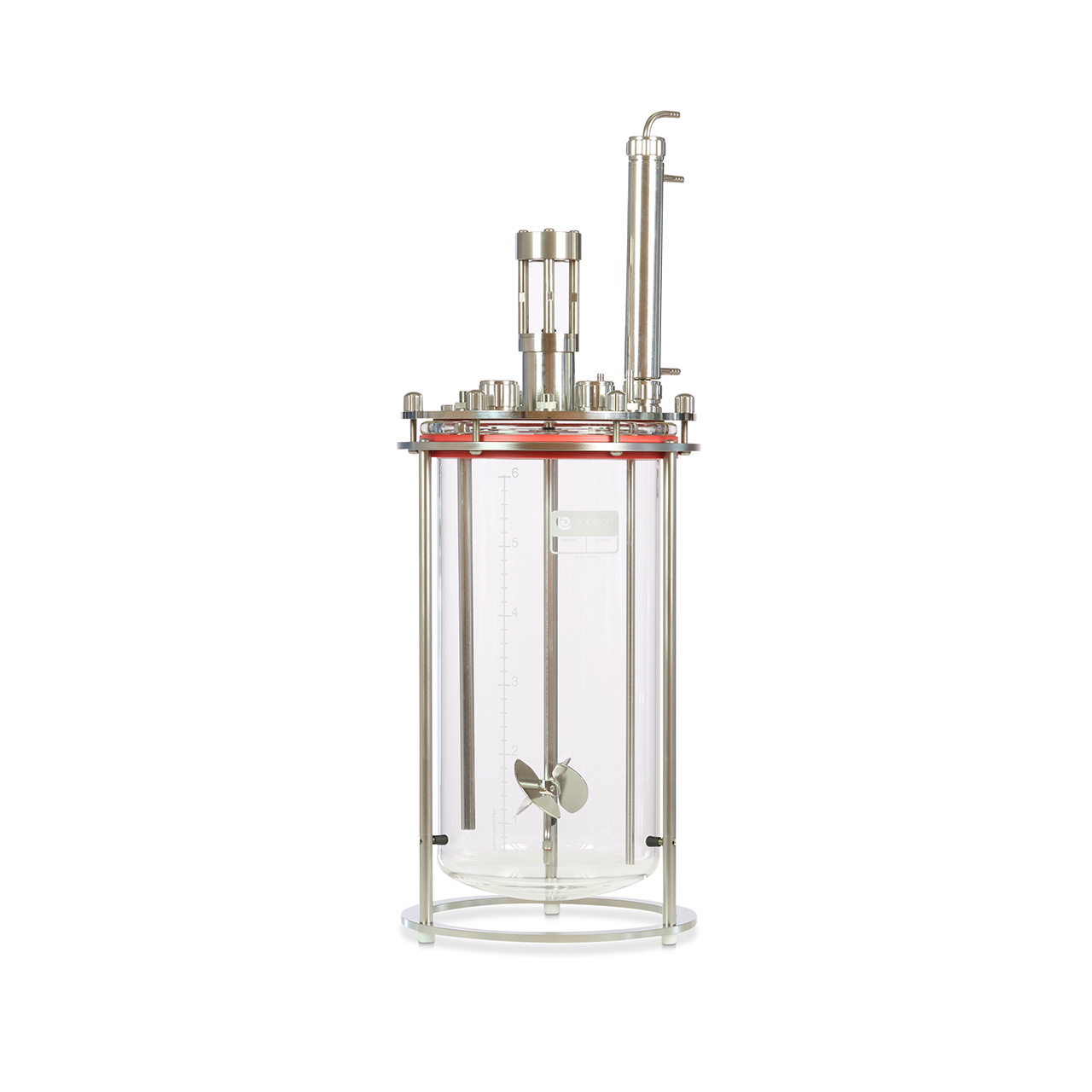

Trzeci oficjalny widok rodziny Applikon Bio, pomocny przy rozpoznaniu top plate i osprzętu. Źródło: https://www.getinge.com/en-in/products/applikon-bio/.

Sterylizacja, przygotowanie i ryzyka operacyjne

Kompletny zestaw jest rozbierany, myty, składany i autoklawowany.

Źródła

• karta produktu Getinge.
• oficjalna karta zgodnego kontrolera Livit Flex.
• oficjalna macierz BioBundle.
• archiwalna instrukcja 2–7 L hostowana przez podmiot trzeci.
• Getinge — oficjalna karta rodziny Applikon Bio.
• Getinge — BioBundles i przypisanie Livit Flex.
• Getinge — Applikon Motor Controller.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
