CerCell CellVessel

Konfiguracja naczynia

CellVessel jest rodziną sztywnych, jednorazowych bioreaktorów mieszanych typu SUB produkowanych przez duńską CerCell A/S. Naczynia są przeznaczone przede wszystkim do hodowli komórek ssaczych, owadzich, macierzystych i innych kultur wrażliwych na ścinanie, w trybie batch lub fed-batch. Bieżące materiały opisują zakres od około 50 mL do 27 L objętości roboczej i naczynia do 30 L objętości całkowitej.

CerCell dostarcza konfigurowalne naczynie z układem mieszania, aeracji, portami, przewodami, opcjonalnymi sensorami i rozwiązaniem termicznym, przeznaczone do integracji z automatyką zewnętrzną.

Warianty handlowe, numery i ceny

Cena naczynia MBD 3,2 L bez sensorów, p/n 23-3210, wynosi 1235 EUR za sztukę. Oficjalny cennik określa MOQ czterech sztuk, czyli 4940 EUR za naczynia.

Końcówka -xx oznacza wybór wariantu złącza lub sensora, nie dowolną wersję firmware. Producent wymienia między innymi S8, K8/K9 i VP.

Skala i geometria

Bieżąca karta rodziny podaje zakres CellVessel 0,1–25 L roboczo, a portfolio rozwija go do około 0,05–27 L. Naczynia nominalne obejmują 250 mL, 500 mL, 1 L, 3,2 L, 5,7/6 L, 13 L i 30 L.

Standardowe średnice korpusu obejmują 82, 110, 137, 150, 200 i 250 mm. Wysokości są dobierane do długości sensorów PG13.5 i obejmują kilka wartości od około 100 do 600 mm.

Dla 3,2 L z SUJ producent podaje około 300 mL do pokrycia łożyska ceramicznego, 500 mL do pokrycia sensorów i 1 L do pokrycia impellera. To trzy różne progi funkcjonalne, nie trzy sprzeczne pojemności.

Konfigurowalność i dowód tożsamości

Zmieniane są pokrywy, króćce, węże, złącza aseptyczne, impellery, przegrody, spargery, filtry, sensory, napęd oraz wymiana ciepła.

Inny impeller wpływa na moc i naprężenia ścinające; sparger na kLa i pianę; długość dip tube na objętość martwą; materiał węża na ekstrakty; rodzaj portu na kompatybilność z sensorem.

Mieszanie: MBD/MST i HPD

CerCell oferuje adaptery do różnych serwomotorów, między innymi rozwiązań używanych z Sartorius, DASGIP, Applikon, Broadley-James i Finesse.

Rodzina pozwala dobierać liczbę, średnicę, kąt łopat, kierunek pompowania i położenie impellerów. Producent opisuje setki geometrii oraz mieszanie osiowe i promieniowe.

Aeracja, przewody i wydech

Dla kultur wrażliwych dobór pęcherzyków i mieszania wpływa jednocześnie na transfer tlenu, stripping CO2, pianę i uszkodzenia komórek.

Opcjonalny grzejnik filtra ogranicza kondensację; staje się dodatkowym elementem zasilanym i regulowanym.

Te komponenty zwykle nie należą do naczynia 23-3210. Ich firmware, protokoły i kalibracje są częścią rzeczywistej powierzchni systemu, nawet jeśli oferta handlowa nazywa całość „CellVessel”.

Sensory i porty PG13.5

W standardowym 3,2 L producent wymienia pięć wolnych PG13.5 bez SUS albo wariant z preinstalowanymi VisiWell/PolarWell i sensorem pH oraz trzema wolnymi portami.

Dostępne pomiary obejmują pH, DO, temperaturę, biomasę, przewodność, poziom, pianę, CO2 i glukozę.

Termostatowanie

CerCell oferuje kilka odmiennych mechanizmów.

Dla HSF-E 500 mL karta akcesorium podaje element 75 W i wariant 110 albo 230 V AC. Mechaniczna ochrona termiczna odcina ogrzewanie około 55°C i załącza ponownie około 35°C. Regulację temperatury hodowli realizuje oddzielny PCS z czujnikiem, algorytmem i elementem wykonawczym.

Korpus ma własne ograniczenia materiałowe, sensory własne zakresy, a wąż i złącza kolejne.

Sterylność i cykl życia elementu jednorazowego

Naczynia są dostarczane preassemblowane w podwójnych workach poliestrowych i napromieniane wiązką elektronów. To inny model niż SIP/autoklaw szklanego STR.

Architektura rzeczywistego stanowiska

CellVessel / sensory / przewody → transmitter i elementy wykonawcze → zewnętrzny PCS → lokalny HMI lub klient → opcjonalna SCADA, historian albo system zakładowy

Naczynie jest początkiem toru fizycznego; cyfrowe granice zaufania znajdują się dalej. PCS odczytuje pH, DO i temperaturę, steruje silnikiem, gazami, pompami oraz ogrzewaniem.

Są dowodem mechanicznej i procesowej adaptowalności, nie dowodem, że każdy wariant obsługuje każdy protokół.

W konfiguracji z Cronus-PCS sterowniki działają jako osobne jednostki Ethernet/OPC UA z interfejsem HTML5 i opcjonalnym zapisem CodeSys do SQLite.

Znaczenie nazwy Process-Control-System

Process-Control-System oznacza funkcję, a nie jeden produkt CerCell.

Galeria urządzenia i dokumentacji

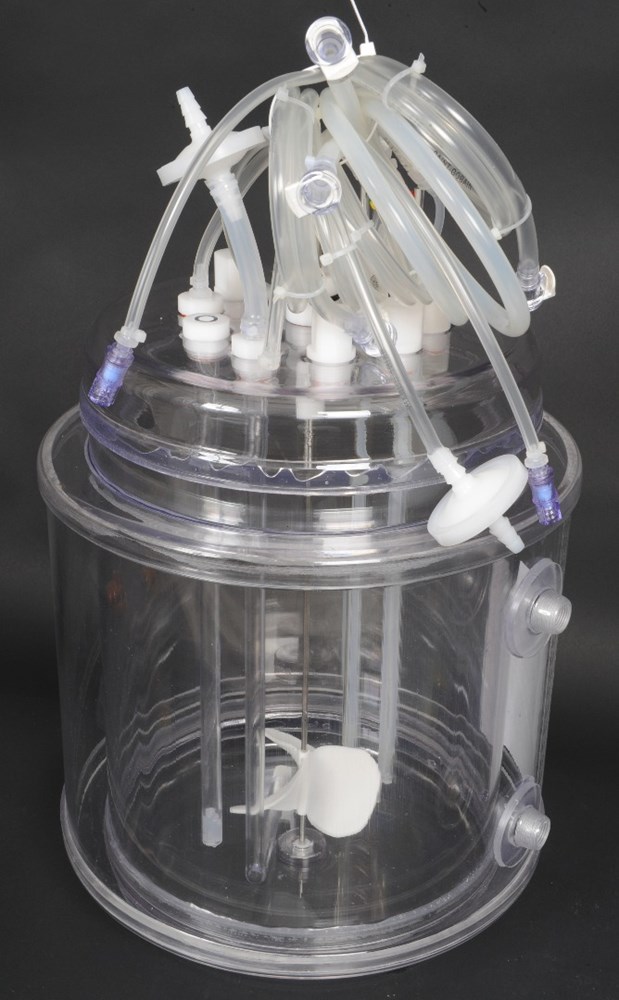

CerCell CellVessel — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

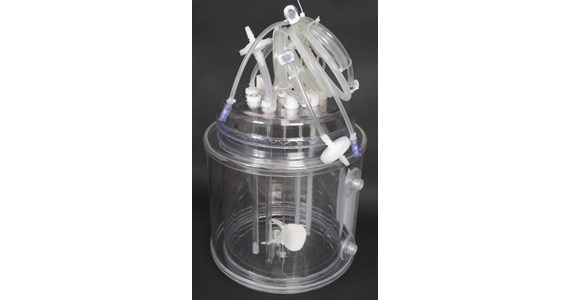

CerCell CellVessel — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

CerCell CellVessel — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

CerCell CellVessel — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.

CerCell CellVessel — oficjalna fotografia produktu lub konfiguracji. Źródło: CerCell.
