- Producent urządzenia / marka
- BIOBASE
- Grupa katalogowa
- BIOBASE
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- BK-BR50 Biological Fermentation System
- Typ rekordu
- pilotowy stalowy fermentor mieszadłowy SIP z lokalnym ekranem dotykowym
- SKU / numer katalogowy
- BK-BR50
- Skala
- 50 L nominalnie; 60–80% napełnienia, czyli około 30–40 L roboczo
- Architektura sterowania
- C2 — Kontroler embedded z lokalnym ekranem
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- umiarkowanePodstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — BK-BR50 Biological Fermentation System opisuje funkcje procesu i lokalny ekran, ale exact PLC/CPU, HMI, VFD, PCB/I/O, sensory, pompy, storage, OS, firmware, porty, projekty i recovery nie są publicznie ustalone dla dostawy.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- BIOBASE BK-BR10 Biological Fermentation System
BIOBASE BK-BR100 Biological Fermentation System
Indeks danych technicznych
Parametry urządzenia i wariantów
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Ciśnienie | 0,3 MPa projektowo, ≤0,15 MPa roboczo |
Parametry fizyczne i zasilanie
| Parametr | Wartość |
|---|---|
| Zasilanie | 220 V standardowo lub 110 V opcjonalnie, 50/60 Hz |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Marka | BIOBASE |
| Model | BK-BR50 |
| Pojemność | 50 L nominalnie, 60–80% napełnienia, około 30–40 L roboczo |
| Sterylizacja | in-place sterilization / SIP |
| Zbiornik | wnętrze 316, płaszcz 304 |
| Mieszanie | górny napęd mechaniczny 1,5 kW, 50–700 rpm |
| Powietrze | do 1,5 vvm; prefiltr 0,1 µm i filtr końcowy 0,01 µm |
| Przepływ filtrów | po 0,1 m³/min dla kolumny 50 L |
| Sterowanie | lokalny kolorowy touch HMI; automatyczne temperatura, pH i DO |
| Dozowanie | cztery pompy według opisu rodziny; feed manualny/automatyczny |
| Zbiornik | 185 kg netto, 210 kg brutto; 1350×820×1750 mm w transporcie |
| Agregaty pomocnicze | 175/200 kg; opakowanie 1350×1100×1100 mm |
| Klasa katalogu | C2 / P4 |
| Sprzęt i komponent | 50 L całkowicie; deklarowany współczynnik napełnienia 60–80%, czyli około 30–40 L roboczo |
| Sprzęt i komponent | sterylizacja in place; ciśnienie projektowe zbiornika 0,3 MPa i robocze ≤0,15 MPa |
| Sprzęt i komponent | wnętrze ze stali nierdzewnej 316, polerowanie wewnętrzne Ra 0,4 i zewnętrzne Ra 0,6 |
| Sprzęt i komponent | płaszcz ze stali 304 o ciśnieniu projektowym 0,3 MPa do regulacji temperatury i wspomagania sterylizacji |
| Sprzęt i komponent | porty inlet/exhaust, temperatury, pH, DO, odpieniania, inokulacji płomieniowej, feed, spustu i płaszcza |
| Sprzęt i komponent | górny napęd mechaniczny 1,5 kW, 50–700 rpm, regulacja częstotliwościowa; łopatki proste i pochylone, łopatka odpieniająca, przegrody i ring sparger |
| Sprzęt i komponent | maksymalna aeracja 1,5 vvm; prefiltr 0,1 µm i filtr dokładny 0,01 µm po 0,1 m³/min dla wariantu 50 L |
| Sprzęt i komponent | filtr pary PTFE 5 µm, redukcja powietrza do 0,2–0,25 MPa i separator olej–woda |
| Sprzęt i komponent | cztery pompy perystaltyczne według wspólnych cech rodziny; ręczny szklany rotametr, manometr Ø60 i zawór zwrotny |
| Sprzęt i komponent | duży kolorowy touch HMI |
| Sprzęt i komponent | zasilanie 220 V 50/60 Hz standardowo albo 110 V opcjonalnie |
| Sprzęt i komponent | zbiornik: 185 kg netto, 210 kg brutto, paczka 1350×820×1750 mm; kompresor+generator pary: 175/200 kg, paczka 1350×1100×1100 mm |
| Oprogramowanie lub tryb | lokalny program na ekranie dotykowym |
| Oprogramowanie lub tryb | automatyczna regulacja temperatury, pH i DO; temperatura 0–150°C pomiarowo, do 65°C regulacyjnie, dokładność ±0,5°C |
| Oprogramowanie lub tryb | pH: display 0–14, sterowanie 2–12, rozdzielczość 0,01; DO online: zakres 0–100/150%, niejednoznacznie podane dokładności ±0,1%/1% |
| Oprogramowanie lub tryb | feed manualny/automatyczny z programowaną ilością na jednostkę czasu i online accumulation; automatyczne okresowe odpienianie i alarm piany |
Zastosowania
Ustalenia pierwszej fazy
Stalowy fermentor pilotowy SIP ze wspólną dla wariantów 50/100 L kartą. Kolumna 50 L różni się przepływami filtrów, zasilaniem, masą i gabarytami; producent nie identyfikuje PLC, HMI, software ani formatu danych.
Źródła identyfikacji
- BIOBASE — oficjalna wspólna karta BK-BR50/BK-BR100
- BIOBASE — oficjalny wspólny arkusz 50/100 L z 2024-09-29
- BIOBASE — deklarowana tożsamość producenta i adres Jinan
- BIOBASE — publiczne centrum broszur, bez firmware produktu
Ostatnia kontrola rekordu: 2026-09-09.
BIOBASE BK-BR50 jest stalowym fermentorem o pojemności nominalnej 50 L, przeznaczonym do skali pilotowej lub małej produkcji. Producent dopuszcza napełnienie 60–80%, więc użyteczna objętość mieści się orientacyjnie między 30 a 40 L. W odróżnieniu od laboratoryjnego BK-BR10 zbiornik ma sterylizację in place, górny napęd mechaniczny, instalację parową i większy układ przygotowania powietrza. Zestaw obejmuje fermentor, kompresor, zbiornik powietrza i generator pary.
Urządzenie jest cyfrowo sterowane przez duży kolorowy ekran dotykowy.
Tożsamość modelu
BK-BR50 i BK-BR100 są odrębnymi urządzeniami fizycznymi o różnych przepływach filtrów, zasilaniu, masach i gabarytach, zestawionymi w osobnych kolumnach wspólnej karty.
Zbiornik i powierzchnie kontaktowe
Wnętrze ma być wykonane ze stali nierdzewnej 316. Producent podaje polerowanie wewnętrzne Ra 0,4 i zewnętrzne Ra 0,6. Płaszcz jest ze stali 304, ma ciśnienie projektowe 0,3 MPa i służy do regulacji temperatury oraz wspomagania sterylizacji. Stosunek wysokości do średnicy jest opisany jako 1:2–2,5.
SIP, para i energia niebezpieczna
SIP wprowadza do modelu zagrożeń gorącą parę, ciśnienie, kondensat i sekwencje zaworów. Karta dołącza generator pary i opisuje filtr pary ze stalową obudową oraz wkładem PTFE 5 µm.
Aktywne fuzzing lub skanowanie sterownika podczas cyklu parowego jest niedopuszczalne.
Mieszanie i przemiennik częstotliwości
Górny napęd mechaniczny ma moc 1500 W i zakres 50–700 rpm. Producent deklaruje ciągłą regulację, dokładność ±0,5% prędkości maksymalnej, rozdzielczość 1 rpm oraz osobno ±1% dla systemu regulacji.
Układ wirników obejmuje sześć prostych łopat w jednym stopniu, łopatki pochylone w kolejnym, trzystopniową łopatkę przeciwpienną, przegrody i pierścieniowy dystrybutor gazu.
Powietrze sterylne i filtracja
Maksymalna aeracja wynosi 1,5 vvm. Dla 40 L roboczo oznaczałoby to do 60 L/min, Tabela podaje dla BK-BR50 prefiltr 0,1 µm o zdolności 0,1 m³/min i filtr dokładny 0,01 µm o tej samej zdolności.
Manometr Ø60 pokazuje ciśnienie rurociągu, zbiornika i płaszcza, a ciśnienie zbiornika jest regulowane manualnie.
Temperatura i płaszcz
Zakres pomiaru temperatury wynosi 0–150°C, a regulacji od temperatury wody w zbiorniku do 65°C. Deklarowana dokładność to ±0,5°C, rozdzielczość 0,1°C. Nie opisano grzałki, wymiennika, pompy obiegowej, zaworu chłodzenia ani oddzielnego ogranicznika temperatury.
W skali 30–40 L bezwładność cieplna jest większa niż w reaktorze laboratoryjnym.
pH, DO i niejednoznaczne dokładności
pH ma zakres wyświetlania 0–14, automatycznej regulacji 2–12 i rozdzielczość 0,01. Dozowanie odbywa się przez pompy; nie opisano sposobu kalibracji objętości ani limitu jednorazowej dawki.
Tabela podaje zakresy 0–100% i 0–150% oraz parę wartości ±0,1%, 1%, bez klarownego przypisania do dokładności i rozdzielczości.
Feed, odpienianie i cztery pompy
Wspólna cecha rodziny mówi o czterech pompach perystaltycznych używanych do kwasu, zasady, feed lub odpieniania. Tabela procesu potwierdza sterowanie manualne i automatyczne, programowanie ilości na jednostkę czasu, akumulację online i butelkę uzupełniającą 1 L.
Parametr 10–100000 Ω wygląda jak zakres detekcji elektrody, choć tabela nazywa go dokładnością.
Architektura sterowania
Dlatego rekord ma klasę C2.
Nie można; przypisać Siemens S7, BIOTECH-7000 ani ForceControl bez tabliczki lub dokumentacji.
Software i rekord elektroniczny
Karta potwierdza programowanie feed oraz akumulację online; nie mówi o pełnym raporcie partii, kontach czy audit trail.
Konta, serwis i aktualizacje
Publiczny dział Download BIOBASE jest katalogiem broszur, nie paczek firmware.
Cena i cykl życia
Oferta jest RFQ, dlatego katalog nie tworzy sztucznego przedziału.
PDF z 2024 r. i aktywna karta potwierdzają bieżącą obecność w katalogu; nie datę premiery ani EOL.
Dane potwierdzone i niejednoznaczne
Potwierdzone: BK-BR50; 50 L i 60–80% napełnienia; SIP; stal 316/304; ciśnienia 0,3/≤0,15 MPa; 1,5 kW i 50–700 rpm; 1,5 vvm; filtry 0,1/0,01 µm po 0,1 m³/min; ręczny rotametr; automatyczne temperatura/pH/DO/feed/odpienianie; touch HMI; zasilanie, masy i gabaryty; RFQ.
Niejednoznaczne: dokładność DO ±0,1%, 1%; znaczenie 10–100000 Ω opisane jako dokładność odpieniania; zakres automatyzacji SIP; obecność i działanie kaskady DO; liczba i funkcja pomp w exact BOM poza wspólną cechą rodziny.
Galeria urządzenia i dokumentacji
BIOBASE BK-BR50 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.

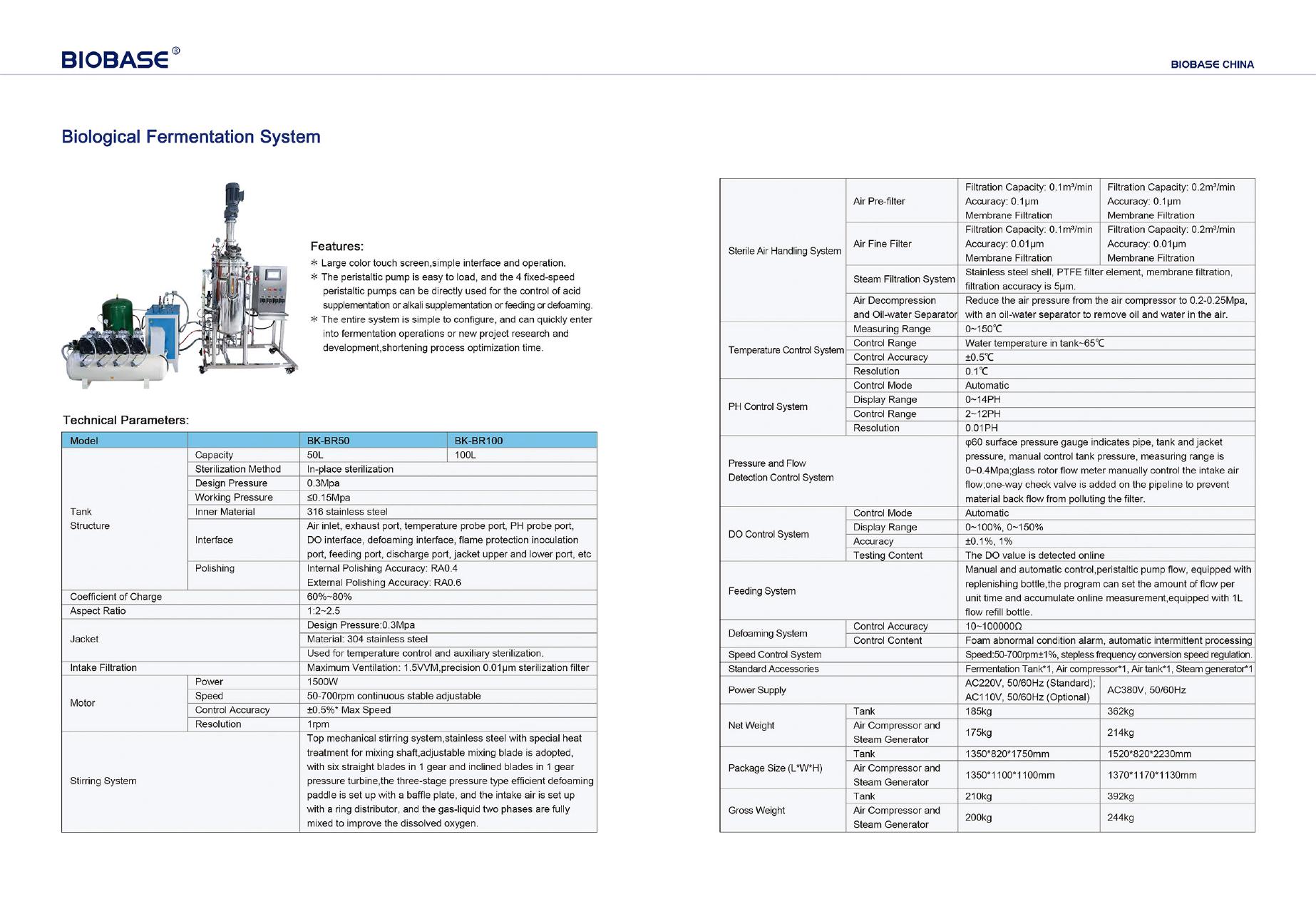

BIOBASE BK-BR50 Biological Fermentation System — strona oficjalnej dokumentacji technicznej. Źródło: BIOBASE.

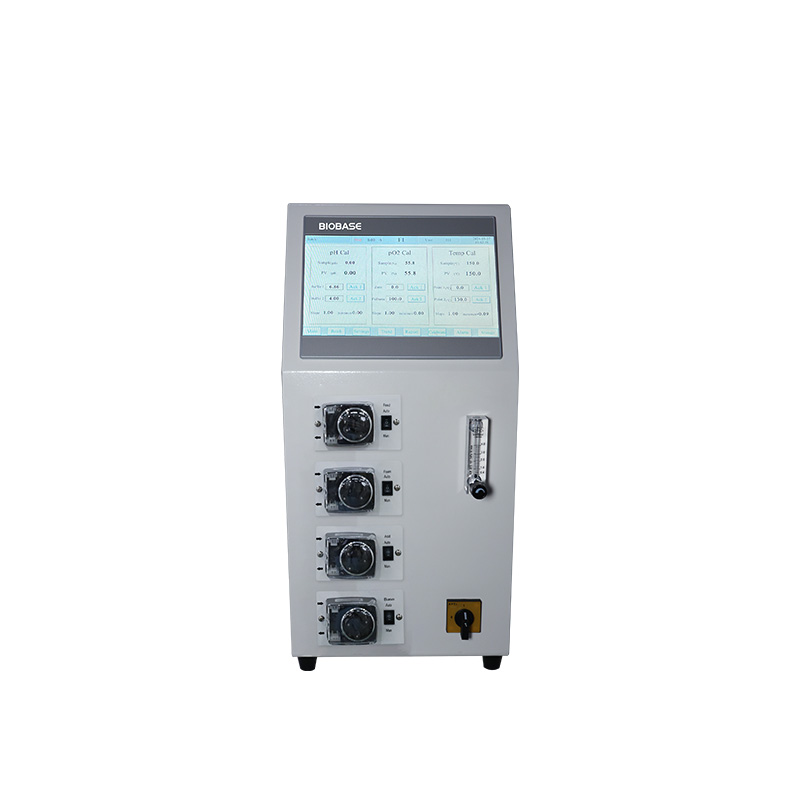

BIOBASE BK-BR50 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.

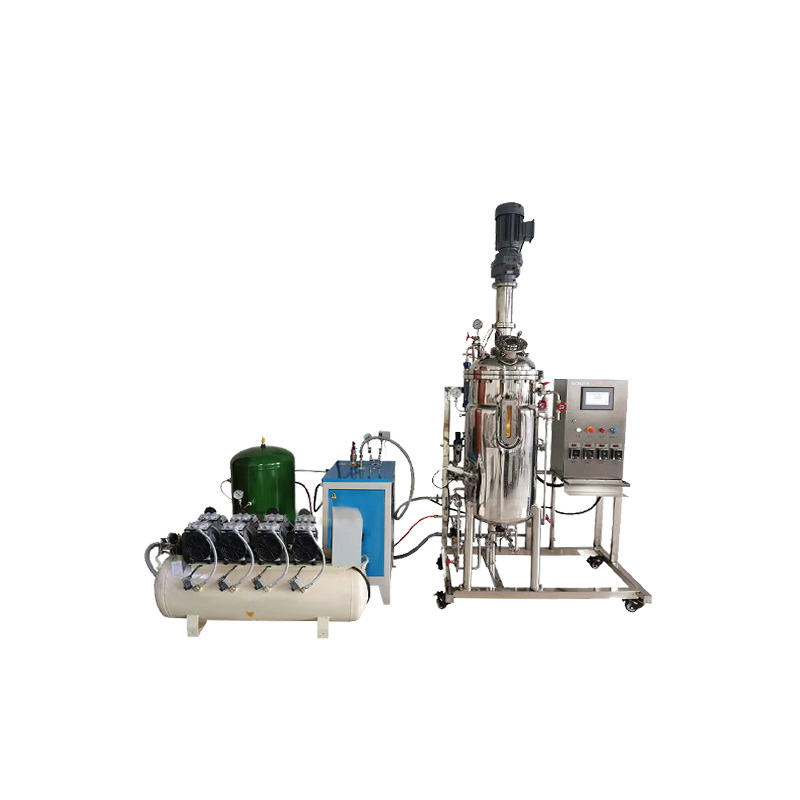

BIOBASE BK-BR50 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.

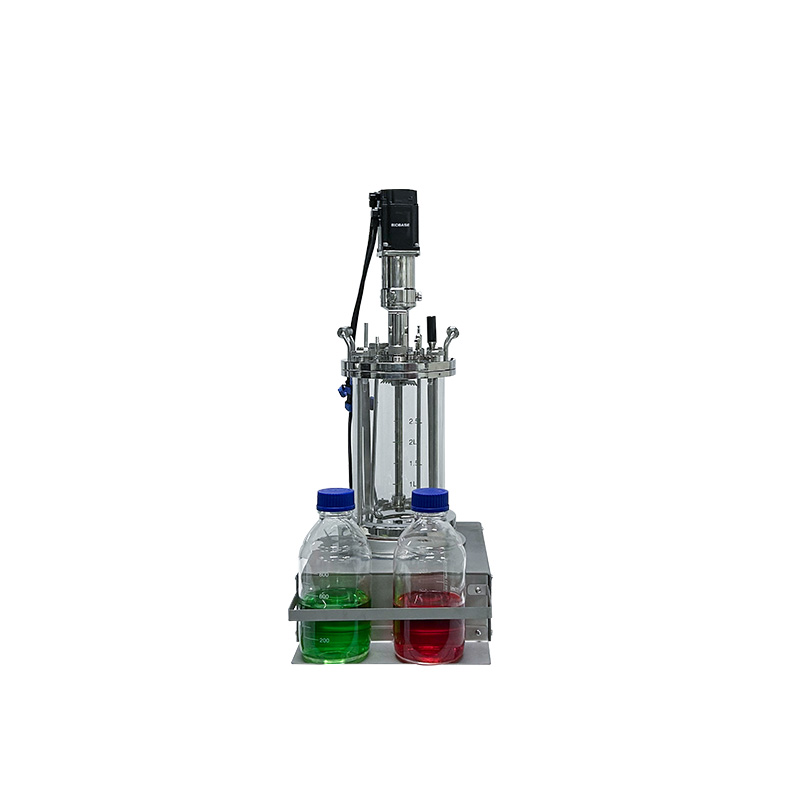

BIOBASE BK-BR50 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.
