- Producent urządzenia / marka
- BIOBASE
- Grupa katalogowa
- BIOBASE
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- BK-BR100 Biological Fermentation System
- Typ rekordu
- pilotowy lub małoprodukcyjny stalowy fermentor mieszadłowy SIP z lokalnym ekranem dotykowym
- SKU / numer katalogowy
- BK-BR100
- Skala
- 100 L nominalnie; 60–80% napełnienia, czyli około 60–80 L roboczo
- Architektura sterowania
- C2 — Kontroler embedded z lokalnym ekranem
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- umiarkowanePodstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — BK-BR100 Biological Fermentation System opisuje funkcje procesu i lokalny ekran, ale exact PLC/CPU, HMI, VFD, PCB/I/O, sensory, pompy, storage, OS, firmware, porty, projekty i recovery nie są publicznie ustalone dla dostawy.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- BIOBASE BK-BR10 Biological Fermentation System
BIOBASE BK-BR50 Biological Fermentation System
Indeks danych technicznych
Parametry urządzenia i wariantów
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Materiał | wnętrze 316, płaszcz 304 |
| Ciśnienie zbiornika | 0,3 MPa projektowo, ≤0,15 MPa roboczo |
Parametry fizyczne i zasilanie
| Parametr | Wartość |
|---|---|
| Zasilanie | 380 V, 50/60 Hz |
| Masa zbiornika | 362 kg netto, 392 kg brutto |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent / marka | BIOBASE |
| Model | BK-BR100 |
| Skala | 100 L całkowicie, około 60–80 L roboczo |
| Sterylizacja | SIP / in-place sterilization |
| Mieszanie | górne mechaniczne, 1,5 kW, 50–700 rpm |
| Aeracja | do 1,5 vvm |
| Filtry powietrza | 0,1 µm i 0,01 µm, po 0,2 m³/min dla BK-BR100 |
| Sterowanie | kolorowy ekran dotykowy; automatyczne temperatura, pH, DO, feed i odpienianie |
| Paczka zbiornika | 1520×820×2230 mm |
| Agregaty pomocnicze | 214/244 kg; paczka 1370×1170×1130 mm |
| Klasa katalogu | C2 / P4 |
| Sprzęt i komponent | 100 L całkowicie; deklarowany współczynnik napełnienia 60–80%, czyli około 60–80 L roboczo |
| Sprzęt i komponent | sterylizacja in place; ciśnienie projektowe zbiornika 0,3 MPa i robocze ≤0,15 MPa |
| Sprzęt i komponent | wnętrze ze stali nierdzewnej 316, polerowanie wewnętrzne Ra 0,4 i zewnętrzne Ra 0,6 |
| Sprzęt i komponent | płaszcz ze stali 304 o ciśnieniu projektowym 0,3 MPa do regulacji temperatury i wspomagania sterylizacji |
| Sprzęt i komponent | porty inlet/exhaust, temperatury, pH, DO, odpieniania, inokulacji płomieniowej, feed, spustu i płaszcza |
| Sprzęt i komponent | górny napęd mechaniczny 1,5 kW, 50–700 rpm, regulacja częstotliwościowa; łopatki proste i pochylone, łopatka odpieniająca, przegrody i ring sparger |
| Sprzęt i komponent | maksymalna aeracja 1,5 vvm; prefiltr 0,1 µm i filtr dokładny 0,01 µm po 0,2 m³/min dla wariantu 100 L |
| Sprzęt i komponent | filtr pary PTFE 5 µm, redukcja powietrza do 0,2–0,25 MPa i separator olej–woda |
| Sprzęt i komponent | cztery pompy perystaltyczne według wspólnych cech rodziny; ręczny szklany rotametr, manometr Ø60 i zawór zwrotny |
| Sprzęt i komponent | duży kolorowy touch HMI |
| Sprzęt i komponent | zasilanie 380 V 50/60 Hz |
| Sprzęt i komponent | zbiornik: 362 kg netto, 392 kg brutto, paczka 1520×820×2230 mm; kompresor+generator pary: 214/244 kg, paczka 1370×1170×1130 mm |
| Oprogramowanie lub tryb | lokalny program na ekranie dotykowym |
| Oprogramowanie lub tryb | automatyczna regulacja temperatury, pH i DO; temperatura 0–150°C pomiarowo, do 65°C regulacyjnie, dokładność ±0,5°C |
| Oprogramowanie lub tryb | pH: display 0–14, sterowanie 2–12, rozdzielczość 0,01; DO online: zakres 0–100/150%, niejednoznacznie podane dokładności ±0,1%/1% |
| Oprogramowanie lub tryb | feed manualny/automatyczny z programowaną ilością na jednostkę czasu i online accumulation; automatyczne okresowe odpienianie i alarm piany |
Zastosowania
Ustalenia pierwszej fazy
Stalowy fermentor pilotowy/małoprodukcyjny SIP opisany na wspólnej karcie z BK-BR50. Wariant 100 L ma inne przepływy filtracji, zasilanie, masę i footprint logistyczny; dokładny BOM automatyki i właściciel projektu OEM nie są publiczne.
Źródła identyfikacji
- BIOBASE — oficjalna wspólna karta BK-BR50/BK-BR100
- BIOBASE — oficjalny wspólny arkusz 50/100 L z 2024-09-29
- BIOBASE — deklarowana tożsamość producenta i adres Jinan
- BIOBASE — publiczne centrum broszur, bez firmware produktu
Ostatnia kontrola rekordu: 2026-09-09.
BIOBASE BK-BR100 jest stalowym fermentorem o pojemności nominalnej 100 L. Producent określa współczynnik napełnienia na 60–80%, co daje około 60–80 L objętości roboczej. Model ma sterylizację in place, zbiornik procesowy ze stali 316, płaszcz ze stali 304, górny napęd 1,5 kW i lokalny ekran dotykowy. W zestawie standardowym wymieniono fermentor, kompresor, zbiornik powietrza i generator pary.
BK-BR100 znajduje się na granicy dużej skali pilotowej i małej produkcji. W porównaniu z 50 L różni się zasilaniem 380 V, masą, gabarytami i przepustowością toru filtracji.
Parametry BK-BR100
Model BK-BR100 ma pojemność 100 L, przepływ filtracji 0,2 m³/min, zasilanie 380 V oraz własne masy i wymiary paczek w tabeli BK-BR50/BK-BR100.
Wspólne elementy tabeli — stal, ciśnienie, zakres obrotów, sterowanie pH/DO i odpienianie — można przypisać obu modelom.
Granica aktywa BK-BR100 obejmuje zbiornik i płaszcz, napęd, wirniki, kontroler, szafę elektryczną, sondy, pompy, zawory, filtry, układ powietrza, generator pary, chłodzenie, relief, okablowanie i wszystkie interfejsy serwisowe.
Konstrukcja zbiornika
Zewnętrzne polerowanie ma Ra 0,6. Płaszcz wykonano ze stali 304 i zaprojektowano na 0,3 MPa.
Lista portów obejmuje air inlet, exhaust, temperaturę, pH, DO, odpienianie, inokulację, feed, spust oraz górne i dolne przyłącze płaszcza.
Ciśnienie projektowe 0,3 MPa i robocze ≤0,15 MPa nie zastępują informacji o relief, próbie ciśnieniowej i klasyfikacji zbiornika.
Masa, transport i ochrona fizyczna
Sam zbiornik waży 362 kg netto i 392 kg brutto. Paczka ma 1520×820×2230 mm. Kompresor z generatorem pary waży 214 kg netto i 244 kg brutto, a jego paczka 1370×1170×1130 mm.
SIP i generator pary
Producent określa sterylizację in place i dołącza generator pary. Para przechodzi przez filtr PTFE 5 µm w stalowej obudowie.
Zasilanie 380 V i rozdział energii
BK-BR100 jest zasilany napięciem 380 V, 50/60 Hz.
Napęd, wirniki i VFD
Silnik 1,5 kW pracuje od 50 do 700 rpm.
Układ mieszający ma górny wał, proste i pochylone łopatki, wielostopniową łopatkę przeciwpienną, przegrody oraz pierścieniowy sparger.
Gaz, filtry i zdolność przepływu
Producent deklaruje maksymalną aerację 1,5 vvm.
Prefiltr ma dokładność 0,1 µm, a filtr dokładny 0,01 µm.
Reduktor obniża powietrze z kompresora do 0,2–0,25 MPa, a separator usuwa olej i wodę.
Temperatura i bilans chłodzenia
Dokładność zadeklarowano na ±0,5°C, rozdzielczość na 0,1°C.
pH i dozowanie korekt
Regulator pH ma wyświetlać 0–14, sterować od 2 do 12 i używać rozdzielczości 0,01.
DO, aeracja i możliwa kaskada
W artykule nie wybiera się jednej interpretacji bez instrukcji.
Nie opisano elementów kaskady DO.
Feed i odpienianie
Cztery pompy perystaltyczne są wymienione w cechach wspólnych.
Detekcja piany ma zakres 10–100000 Ω, alarm i automatyczne okresowe dozowanie odpieniacza.
Dane, konta i integralność
Karta potwierdza programowanie oraz akumulację feed; nie raport partii, receptury, konta, role ani audit trail. Funkcji BK-BR10 nie dziedziczy się automatycznie.
Wytyczne FDA służą jako punkt kontroli wymagań, nie deklaracja zgodności BK-BR100.
Dane potwierdzone i niejednoznaczne
Potwierdzone: exact BK-BR100; 100 L i 60–80% napełnienia; SIP; wnętrze 316 i płaszcz 304; 0,3 MPa projektowo i ≤0,15 MPa roboczo; 1,5 kW, 50–700 rpm; 1,5 vvm; filtry 0,1/0,01 µm po 0,2 m³/min; ręczny rotametr; automatyczne temperatura/pH/DO/feed/odpienianie; touch HMI; 380 V; masy i paczki; RFQ.
Niejednoznaczne: dokładność DO; interpretacja 10–100000 Ω; pełna automatyzacja SIP; topologia kaskady DO; liczba wirników; automatyczne wznowienie; obecność czterech pomp w każdej konfiguracji dostawy poza opisem wspólnym.
Galeria urządzenia i dokumentacji
BIOBASE BK-BR100 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.

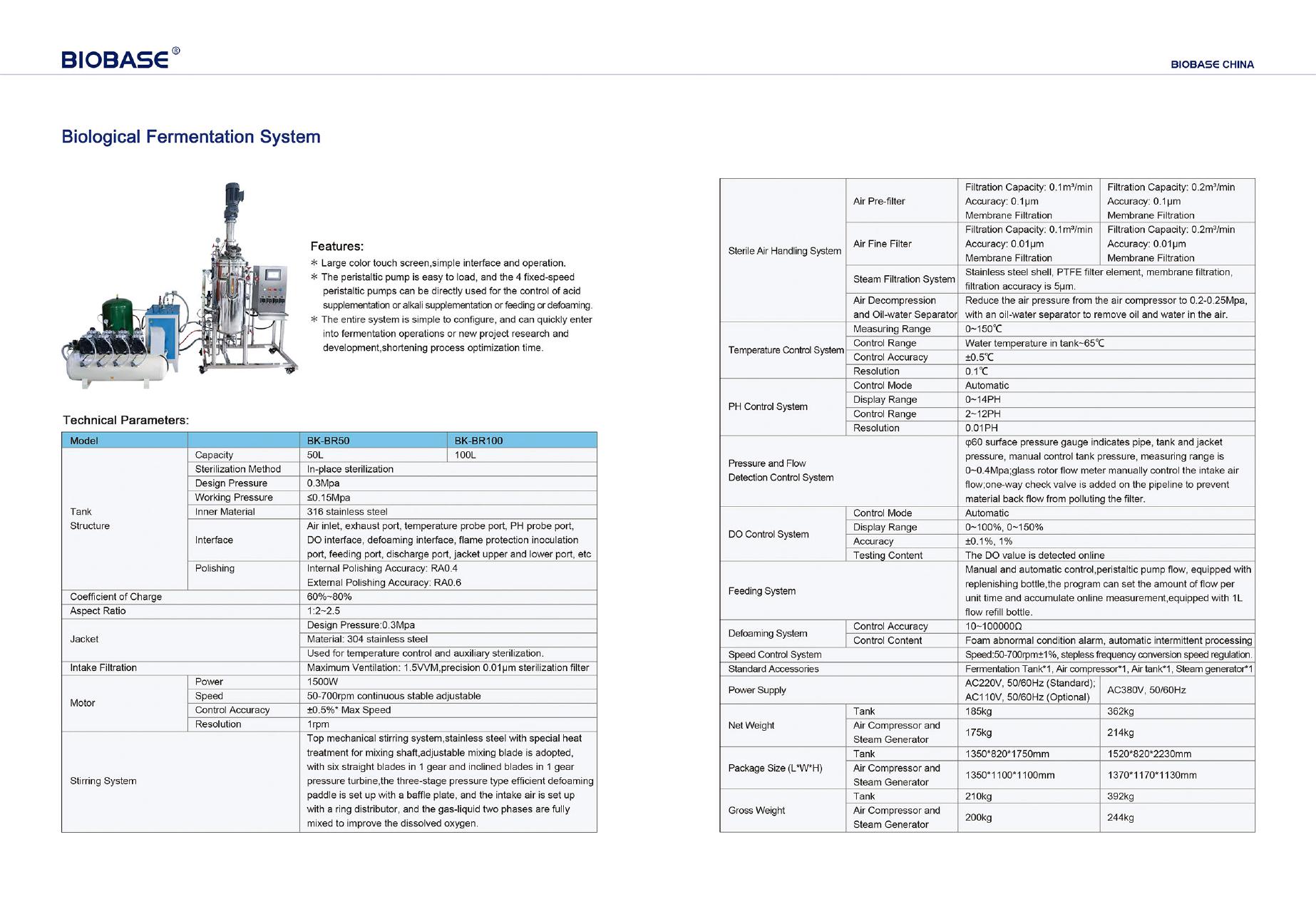

BIOBASE BK-BR100 Biological Fermentation System — strona oficjalnej dokumentacji technicznej. Źródło: BIOBASE.
BIOBASE BK-BR100 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.
BIOBASE BK-BR100 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.
BIOBASE BK-BR100 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.
