BIOBASE BK-BR10 Biological Fermentation System

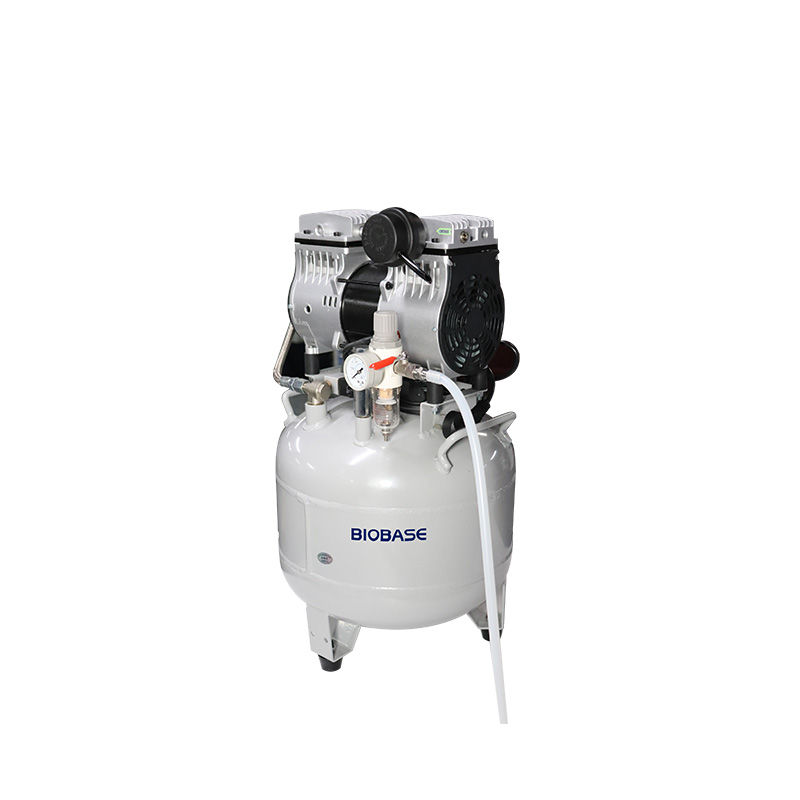

BIOBASE BK-BR10 jest laboratoryjnym systemem fermentacyjnym o pojemności nominalnej 10 L. Producent deklaruje współczynnik napełnienia 70%, co odpowiada około 7 L objętości roboczej. Stanowisko obejmuje naczynie, osobny kontroler z kolorowym ekranem dotykowym, cztery pompy perystaltyczne, rotametr i kompresor.

Jednocześnie deklaruje zapis, analizę krzywych i raport partii, a więc urządzenie przechowuje informacje wpływające na ocenę procesu.

Tożsamość i granica rekordu

Rekord dotyczy exact oznaczenia BK-BR10, a nie każdego fermentora sprzedawanego przez BIOBASE i nie dowolnej azjatyckiej konfiguracji 10 L. Oficjalna karta wymienia nazwę Biological Fermentation System, markę BIOBASE i model BK-BR10. Indonezyjski kanał marki używa dodatkowego kodu biobase-0743

BK-BR50 i BK-BR100 są odrębnymi modelami. Mają stalowe zbiorniki SIP, górny napęd mechaniczny i instalację pomocniczą właściwą dla skali pilotowej.

Granica stanowiska obejmuje co najmniej kontroler, naczynie i głowicę, napęd, cztery pompy, czujniki pH/DO/temperatury/piany, rotametr, filtrację gazu, kondensator exhaust, butelki dozujące, kompresor, przewody i przyłącza chłodziwa.

Materiał naczynia

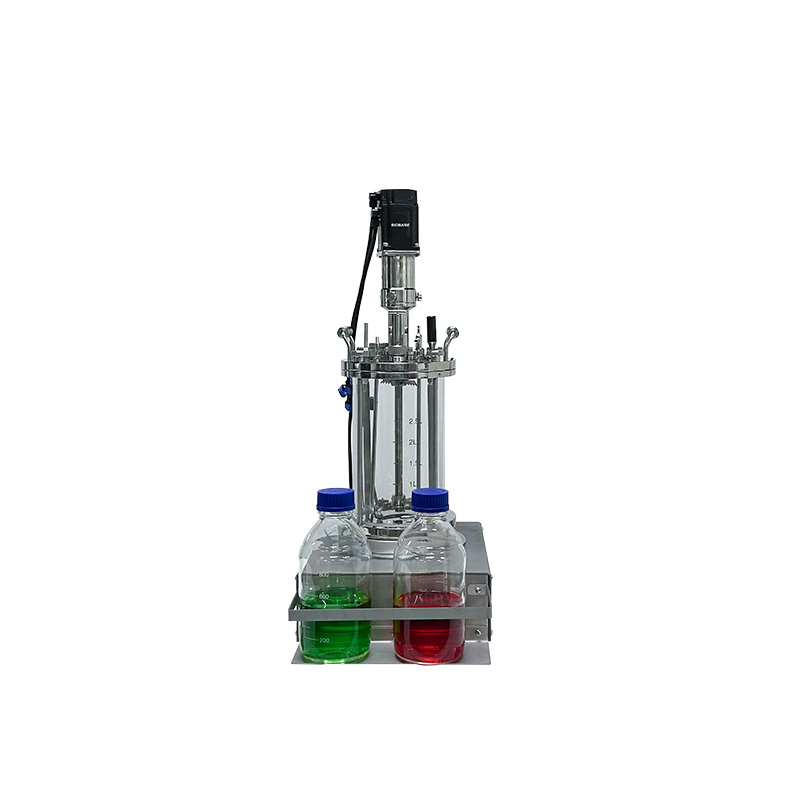

Wiersz „Tank Structure” przypisuje korpusowi stal SUS316L, natomiast fotografia przedstawia przezroczyste naczynie z metalową głowicą.

Naczynie, głowica i sterylizacja

Producent podaje standardowy stosunek wymiarów 1:2 oraz możliwość zamówienia innej proporcji. Głowica ma port inokulacji z pierścieniem płomieniowym, porty sond pH, DO i temperatury, dwa porty zapasowe przeznaczone m.in. do feed, kwasu, zasady lub środka przeciwpiennego, elektrodę piany/poziomu oraz wylot z kondensatorem.

Stwierdzenie „sterilization in off-position autoclave” oznacza, że naczynie lub jego część jest przygotowywana poza pracującym stanowiskiem. Tworzy to łańcuch czynności nieobserwowany przez kontroler: demontaż, zaślepianie portów, transport, cykl autoklawu, chłodzenie, ponowny montaż i podłączenie przewodów.

Fotografia po montażu oraz podpisana mapa przewodów są wartościowym materiałem odniesienia.

Napęd magnetyczny i mieszanie

Karta opisuje dolne mieszanie magnetyczne bez klasycznego uszczelnienia mechanicznego. Wymieniono wysokowydajną łopatkę mieszającą, łopatkę przeciwpienną i standardową sześciopłatową płaską turbinę o regulowanej wysokości.

Dokument podaje maksymalnie 1000 rpm i zapis „1000 rpm/min ±5 rpm”, który miesza prędkość z jednostką narastania. Bezpieczna interpretacja to maksymalna nastawa około 1000 rpm i deklarowane odchylenie ±5 rpm.

Powietrze, rotametr i ciśnienie

Ciśnienie jest opisane jako sterowane ręcznie w zakresie 0–0,2 MPa.

Temperatura, pH i DO

Temperatura ma być regulowana inteligentnym PID w zakresie od temperatury wody chłodzącej +5°C do 65°C, z dokładnością deklarowaną ±0,2°C i rozdzielczością 0,1°C.

pH jest wyświetlane w zakresie 0,00–14,00, a automatycznie regulowane od 2,00 do 12,00. Producent podaje dokładności odpowiednio ±0,01 i ±0,02 pH.

DO ma zakres 0,1–150%, dokładność ±3% i rozdzielczość 0,1%.

Cztery pompy i mapowanie cieczy

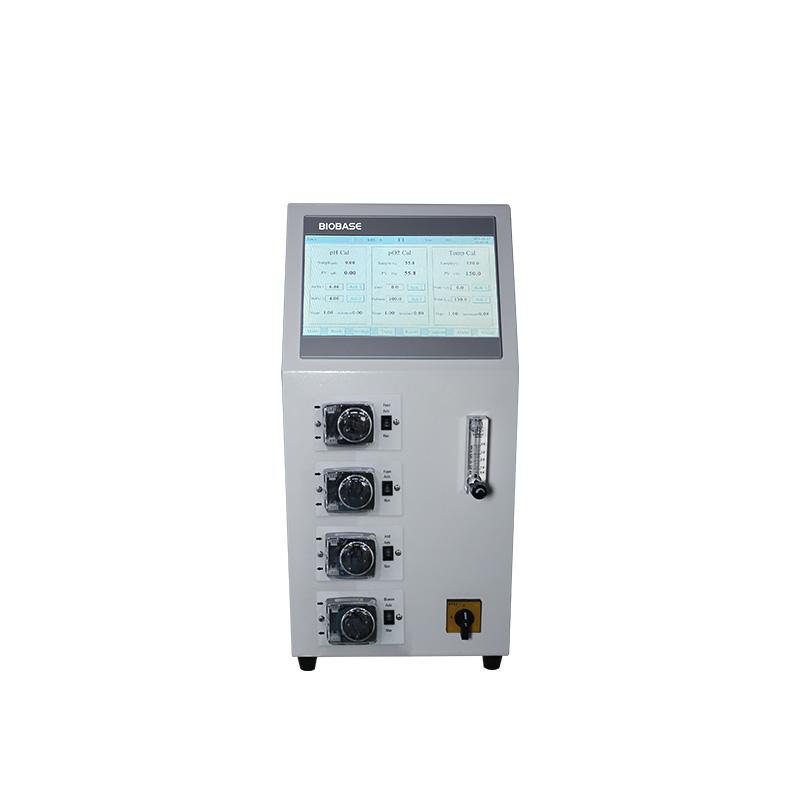

Na fotografii kontrolera widać cztery głowice pomp i przełączniki przy każdej z nich.

Mapowanie pompa–przewód–butelka jest konfiguracją krytyczną.

Kontroler i ekran dotykowy

Software, receptury i dane partii

Karta potwierdza analizę krzywej ilości dodatków, sumowanie dozowania, wyświetlanie zapisów, przechowywanie danych i analizę raportu partii. System pozwala także wpisywać albo obliczać parametry pośrednie: OUR, CER, kLa, azot amonowy, cukier resztkowy, miano, lepkość i sedymentację.

Firmware, aktualizacje i lifecycle

Oficjalna karta i PDF były dostępne podczas weryfikacji, a PDF ma datę 2024 r.; daty premiery ani EOL.

Konta, role i dostęp fizyczny

Przełączniki pomp umożliwiają oddziaływanie poza interfejsem.

Cena, dostępność i utrzymanie

Kanały indonezyjski i ukraiński pokazują exact model jako dostępny, ale również bez ceny.

Dane potwierdzone

Potwierdzone: exact model BK-BR10; 10 L i 70% napełnienia; sterylizacja poza stanowiskiem; dolny napęd magnetyczny; około 1000 rpm; ręczny rotametr; filtr 0,2 µm; cztery pompy; lokalny touch HMI; PID temperatury/pH/DO; piana, feed, alarmy, krzywe, raport partii i sekwencje co najmniej 10-etapowe; zasilanie 110/220 V; masa i gabaryt opakowania; RFQ.

Sprzeczne: materiał korpusu naczynia — szkło borokrzemowe w opisie i SUS316L w tabeli; jednostka rpm/min przy wartości maksymalnej; związek fizycznego rotametru z deklarowaną cyfrową kaskadą przepływu.

Galeria urządzenia i dokumentacji

BIOBASE BK-BR10 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.

BIOBASE BK-BR10 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.

BIOBASE BK-BR10 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.

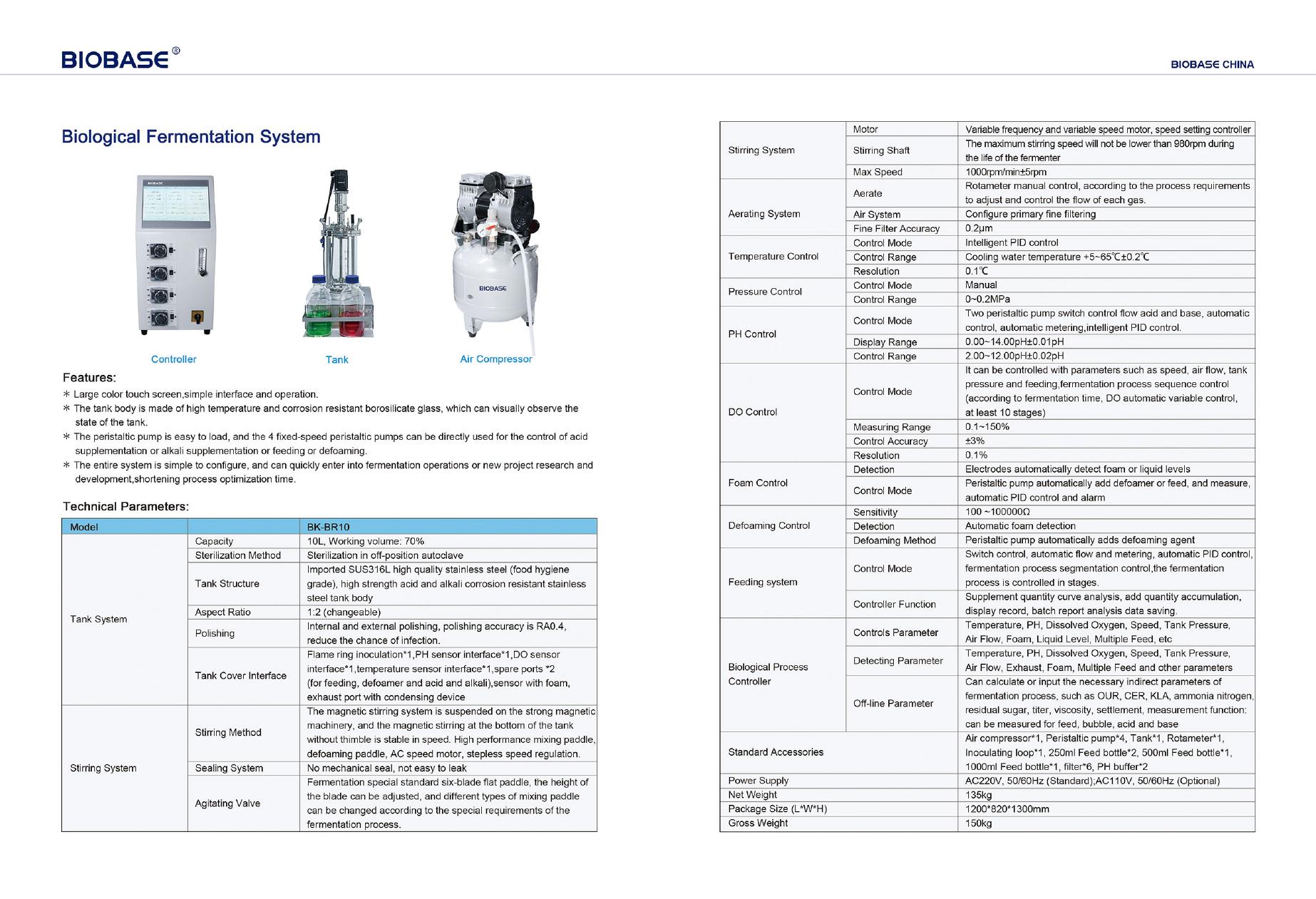

BIOBASE BK-BR10 Biological Fermentation System — strona oficjalnej dokumentacji technicznej. Źródło: BIOBASE.

BIOBASE BK-BR10 Biological Fermentation System — oficjalna fotografia produktu lub konfiguracji. Źródło: BIOBASE.
