Solaris Biotech M Series (rodzina)

Obejmuje sześć modeli o objętości całkowitej 30, 50, 75, 100, 150 i 200 L oraz roboczej odpowiednio 7,5–22,5; 12,5–37,5; 18,5–56,5; 25–75; 37,5–112,5 i 50–150 L. Wszystkie wykorzystują proporcję H/D 3:1, płaszcz boczny i denny, górny bezszczotkowy napęd bezpośredni oraz system sterowania LEM_2 z Leonardo.

Modele i zakres roboczy

Modele nie różnią się tylko pojemnością: od M100 zmienia się liczba możliwych steam bridges, rosną skutki operacyjne, a zastosowanie przesuwa się w stronę małej produkcji. Z tego powodu inwentarz zachowuje osobne rekordy modeli.

Zbiornik, materiały i parametry graniczne

Części mające kontakt z hodowlą wykonano z AISI 316L, a pozostałe z AISI 304. Producent podaje lustrzane wykończenie wewnętrzne i zewnętrzne, Zbiornik jest płaszczowy, z płaszczem na ścianie bocznej i dnie. Układ ma zwiększać wymianę ciepła i umożliwiać sterylizację również przy minimalnej objętości.

Katalog podaje maksymalną temperaturę zbiornika 152°C i ciśnienie robocze do 4 bar(g). O bezpiecznym envelope decyduje najsłabszy zatwierdzony element, dokumentacja ciśnieniowa, zawór bezpieczeństwa i konfiguracja procesu.

Oficjalna tabela podaje dla pH, ORP i dCO2 temperaturę pracy do 130°C.

• tabliczkę zbiornika, numer seryjny, rok i dopuszczenia ciśnieniowe; - objętość całkowitą i zakres roboczy danego modelu; - materiał, certyfikaty 3.1, Ra, pasywację i spoiny; - MAWP/design pressure, ciśnienie robocze i nastawy ochronne; - maksymalną temperaturę konstrukcji i limit każdego przyłącza; - rysunek GA, P&ID, objętość martwą i wykaz króćców; - relief path, zawór bezpieczeństwa, rupture disc i sposób testowania; - konfigurację płaszcza oraz parametry mediów grzewczych/chłodzących.

Mieszanie i wariant procesu

Napęd jest bezszczotkowy, montowany od góry w układzie bezpośrednim. Producent deklaruje dokładność 1 rpm, Dostępne wirniki to Rushton, marine i pitched blade. Pitched blade stanowi dodatkową opcję doboru.

Sama dokładność 1 rpm nie mówi nic o prawidłowości wskazania ani o zabezpieczeniu przed mechanicznym przeciążeniem.

Termoregulacja

Układ termoregulacji wykorzystuje płaszcz, dwa wymienniki ciepła i pompę recyrkulacyjną. Katalog podaje regulator PID oraz dokładność 0,3°C dla grzania/chłodzenia. Czujnikiem temperatury jest PT100, zakres sterowania wynosi 0–150°C, a maksymalna temperatura konstrukcji zbiornika 152°C.

Producent rozdziela odpływy: powrót wody chłodzącej, kondensat do odpadu oraz powrót gorącego kondensatu.

1. dokładny typ PT100, przetwornik i skalę sygnału;
2. zachowanie po awarii pompy recyrkulacyjnej;
3. parametry osobne dla hodowli, SIP, CIP i pustego zbiornika;

Gazy, sparger i wydech

Ryzyka obejmują zamianę linii gazowych, błędną skalę TMFC, otwarcie O2 zamiast N2, utratę gazu, zatkanie filtra wydechu oraz rozbieżność między poleceniem i rzeczywistym przepływem.

Sensory i zakresy

Oficjalne materiały wymieniają temperaturę, pH, dO2, dCO2, redox, pianę, poziom, przewodność, wagę oraz gęstość komórek ogółem i żywych.

Podawanie sterylne, sampling i harvest

M30/M50/M75 obsługują do jednego steam bridge i SALAS, a M100/M150/M200 do dwóch steam bridges i SALAS.

Pompy i sterowanie grawimetryczne

Bieżąca karta LEM_2 dodatkowo wymienia WM114 ST.

Opcjonalne sterowanie grawimetryczne wykorzystuje pomiar wagi do regulacji feed rate.

SIP, CIP i sterylizacja pustego zbiornika

Opcje CIP obejmują wyjmowane kule myjące albo system zintegrowany: pompę recyrkulacyjną, dwie wyjmowane kule i automatyzację programową.

LEM_2, PLC i HMI

M-Series jest sterowana przez stalową szafę LEM_2. Producent mówi o PLC Siemens, Leonardo 3.0 jest webową warstwą SCADA działającą na Linuksie i komunikującą się z jednym lub wieloma PLC.

W dokumentacji istnieje rozbieżność sprzętowa: katalog M-Series z 2025 r. podaje 21,5-calowy kolorowy przemysłowy HMI, podczas gdy bieżąca karta LEM_2 i Leonardo podaje 24-calowy komputer dotykowy.

Leonardo oferuje eksport CSV, dostęp z PC/tabletu/smartfonu przez QR lub portal oraz zdalne wsparcie. Katalog mówi o pozyskiwaniu danych w czasie rzeczywistym z minimalnym krokiem 1 s. Strona Leonardo wymienia także API, Logic Parser, e-mail, role i do 24 jednostek.

Dane, trendy i raporty

Katalog opisuje synoptykę 3D, sterowanie równoległe i ręczne, workflow z fazami i kaskadami, trendy z regulowanym czasem akwizycji oraz jednoczesnym wyświetlaniem do sześciu wartości.

IT/OT — publicznie ujawnione i braki

• dokładnego CPU PLC, firmware i projektu; - modelu IPC, CPU, RAM, NIC i storage'u; - dystrybucji Linux, kernela i listy pakietów; - pełnego buildu Leonardo, webservera i bazy; - adresacji, portów i protokołu HMI–PLC; - mapy Modbus i informacji RTU/TCP; - domyślnych kont, haseł, MFA i integracji katalogowej; - konfiguracji TLS i certyfikatów; - dokumentacji API i modelu uprawnień; - procedury aktualizacji, podpisów, hashy i rollbacku; - SBOM, EOL i listy CVE produktu; - sposobu realizacji remote support.

Udokumentowane fakty o platformie Solaris

Karta opisuje Solaris Biotech M Series (rodzina). Udokumentowana skala: 30–200 L całkowicie. Bieżące materiały producenta przypisują systemom laboratoryjnym i pilotowym oprogramowanie Leonardo 3.0 oraz kontrolery LEM_1 lub LEM_2, zależnie od rodziny.

Leonardo jest webowym PCS działającym na 24-calowym komputerze all-in-one z Linuxem i komunikującym się z jednym lub kilkoma PLC Siemens. Producent podaje obsługę maksymalnie 24 jednostek, brak abonamentu, użytkowników z konfigurowalnymi poziomami i rolami, synoptykę, workflow, trendy, Logic Parser, raporty partii, eksport CSV, alarmy e-mail oraz kalibrację do trzech punktów z korekcją driftu. LEM_1 jawnie wymienia Modbus; karty GENESIS, IO, JUPITER i M Series wskazują cyfrowe sensory Modbus.

Model ONE wyróżnia się wbudowanym Wi-Fi i obsługą Leonardo z laptopa, tabletu albo telefonu w tej samej sieci. Industrial PCS występuje w dwóch wariantach: z PLC Solaris prowadzącym sekwencje albo z distributed I/O sterowanym przez system klienta.

Galeria urządzenia i rzeczywiste widoki Leonardo

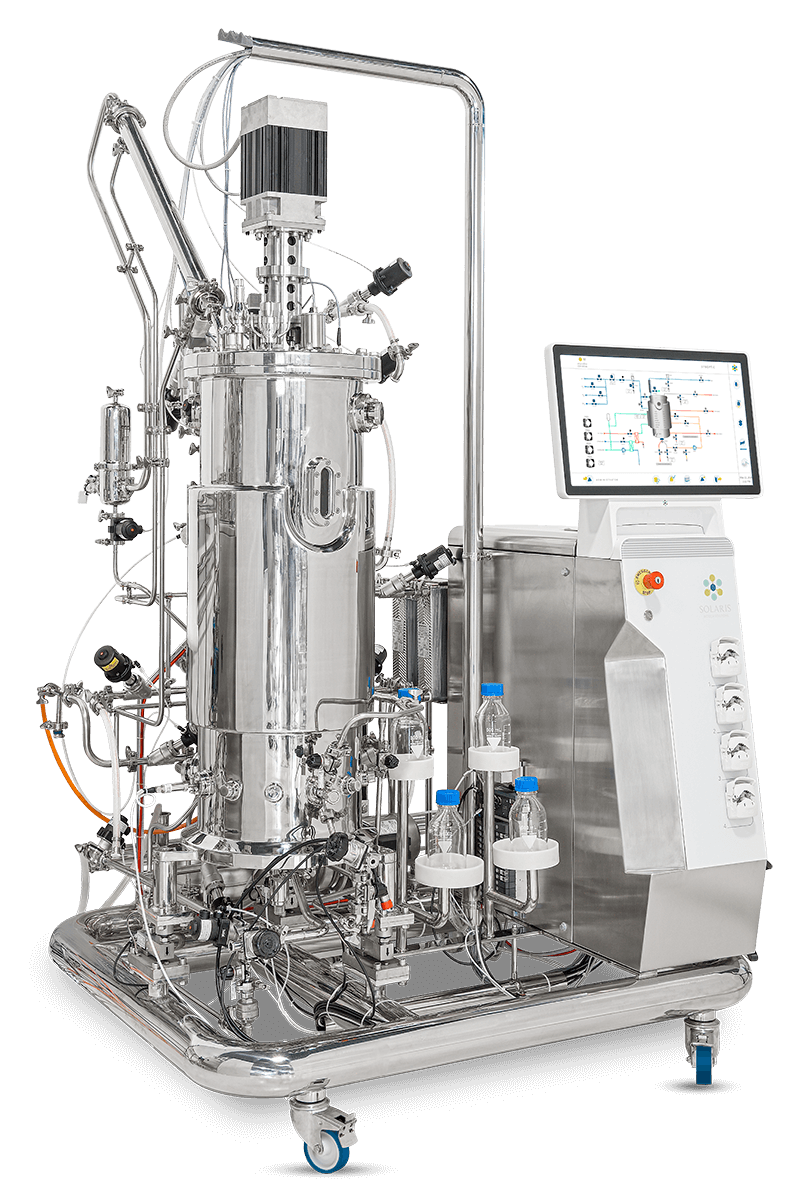

Solaris Biotech M Series (rodzina) — oficjalny materiał przypisany do karty tej rodziny. Źródło: Solaris Biotech.

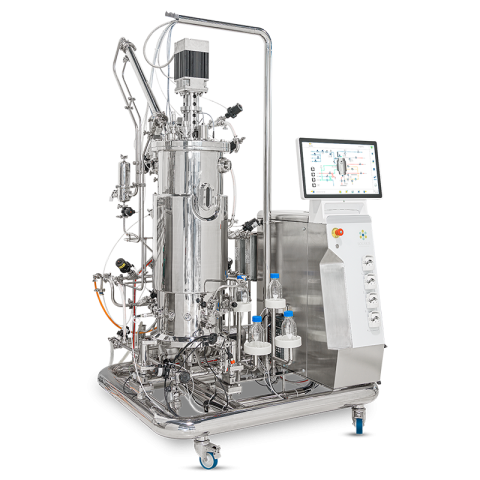

Solaris Biotech M Series (rodzina) — oficjalny materiał przypisany do karty tej rodziny. Źródło: Solaris Biotech.

Solaris Leonardo 3.0 — oficjalny widok funkcji calibration; profil wspólnej platformy, nie potwierdzenie exact build urządzenia. Źródło: Solaris Biotech.

Solaris Leonardo 3.0 — oficjalny widok funkcji workflow; profil wspólnej platformy, nie potwierdzenie exact build urządzenia. Źródło: Solaris Biotech.

Solaris Leonardo 3.0 — oficjalny widok funkcji synoptic; profil wspólnej platformy, nie potwierdzenie exact build urządzenia. Źródło: Solaris Biotech.

Źródła

• Solaris Biotech — M-Series, oficjalna karta produktu
• Solaris Biotech — oficjalny katalog M-Series PDF
• Solaris Biotech — LEM_1 i LEM_2
• Solaris Biotech — Leonardo Software

Źródła sprawdzono 3 września 2026 r.
