Sartorius Biostat T Yeast 1.00

Biostat T Yeast jest samodzielnym programem szkoleniowym Sartorius dla Windows, który symuluje fermentację Saccharomyces cerevisiae w stalowym bioreaktorze 20 l.

Yeast ma sześć udokumentowanych scenariuszy, inny model biologiczny, inny układ procesu i własną instrukcję 2488753-000 z lipca 2019 r.

Znana wersja 1.00.0000 instaluje WinersRT.exe, WrpsrvRT.exe, ReView.exe, bibliotekę modelu BIOSTAT_Y, receptury .rcp, projekt .wrp i lokalną licencję. Instrukcja podaje także stałe hasło resetu symulatora s&h oraz zaleca wyłączenie katalogu projektu WRPServ ze skanowania antywirusowego, gdy występują problemy z danymi.

Granice produktu

Biostat T Yeast odtwarza stalowy fermentor 20 l i zachowanie drożdży. Biostat T CHO naśladuje single-use Biostat STR 200 L i hodowlę CHO. Oba należą do rodziny Biostat T; różnią się aplikacją, scenariuszami i plikami modelu.

Program nie steruje motorami, zaworami ani pompami.

Wersja i pakiet instalacyjny

Publiczny inwentarz aplikacji identyfikuje wersję 1.00.0000 oraz pakiet MSI z ProductCode {2CBCC6EF-4F3B-458C-ADFD-8BD66D949C09}. Domyślna ścieżka to C:\Program Files (x86)\Sartorius\BIOSTAT_T_YEAST.

Główne programy to WinersRT.exe około 4,54 MB, WrpsrvRT.exe około 1,69 MB, ReView.exe około 1,58 MB i LicProtectRequest.exe około 354 kB. Łączny rozmiar wskazanych plików wykonywalnych to około 8,16 MB; cały program potrzebuje około 1 GB miejsca.

Ekran Information identyfikuje sam symulator jako BIOSTAT T YEAST 1.000, środowisko wykonawcze jako WinErs Professional 7.4 C i datę tej wersji jako 12/2018. W polu modelu widnieje BIOSTAT T YEAST, a licencjobiorcą pokazanej instalacji jest sartorius stedim biotech.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 25. Okno Information pokazuje wersję BIOSTAT T YEAST 1.000, WinErs Professional 7.4 C, model, język, datę wersji i licencjobiorcę.

Projekt, receptury i biblioteki

Receptury i modele są kodem/danymi wykonywanymi przez runtime.

Nie edytuje się modeli w środowisku używanym do egzaminowania.

Okno statusu WRPServ - BIOSTAT_T_YEAST identyfikuje WinErs Process Task WRPServ 7.3.4 Professional. Pokazana instalacja używa projektu BIOSTAT_T_YEAST, pliku projektu w katalogu Documents\WRPServ-Projekte\BIOSTAT_T_YEAST.wrp oraz typów połączeń DDE. Status serwera wymienia ponadto SFC, DDE, OPC, Web, ActiveX i HTTP oraz liczniki: 640 wejść analogowych, 640 wyjść analogowych i 1280 sygnałów wewnętrznych; dla sygnałów binarnych są to odpowiednio 640, 640 i 1280. Czas cyklu procesu wynosi na tym ekranie 0,040 s.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 51. Zakładka Status dokumentuje wersję WRPServ, identyfikator i katalog projektu, typy połączeń, stan usług, liczniki sygnałów oraz cykl procesu.

Wymagania hosta

Instrukcja określa Windows 7 lub nowszy, procesor dual-core 2,5 GHz, 4 GB RAM i około 1000 MB wolnego miejsca na dysku. Minimalna rozdzielczość użyteczna to 1020 × 740; poniżej program ostrzega i pozwala zakończyć lub kontynuować.

HMI i kontrolki symulacji

Ekran pokazuje reaktor, gazy, zawory, MFC, sondy, pompy i totalizery. Układ obejmuje header, simulation controls, work area i controller.

Prepare medium ustawia objętość i stężenia substratów, Inoculum parametry zaszczepienia.

Osobny schemat procesu rozdziela dwa zbiorniki pożywki, dozowanie środka przeciwpiennego, kwasu i zasady oraz pobór próbki. Część pomiarowa obejmuje tlen i dwutlenek węgla w gazie wylotowym, pianę, poziom, temperaturę, pH, pO2, mętność i masę. Są to elementy symulowanego modelu 20 l, a nie deklaracja fizycznego okablowania konkretnego fermentora.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 22. Schemat pokazuje Feed 1/2, Antifoam, Acid, Base, próbkę, gaz wylotowy i kanały pomiarowe modelu szkoleniowego.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 10. Widok dokumentuje okna Medium Preparation i Inoculum Preparation oraz wejścia do tabeli i wykresu danych offline.

Model batch i przemiany

Symulowane wartości obejmują biomasę, glukozę, źródło azotu/yeast extract i etanol. O2/CO2 w off-gas, piana, poziom, temperatura, pH, pO2 i turbidity.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 40. Ekran Start new process pokazuje scenariusze guided/free batch, guided/free fed-batch, wyznaczanie kLa i zaawansowane sterowanie DO.

Instrukcja pokazuje przykładowy wynik TS1a po 10 h: biomasa 22,71 g/l, glukoza 35,51 g/l, yeast extract 0,01 g/l i etanol 32,66 g/l.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 11. Widoczna tabela zawiera czas oraz stężenia biomasy, glukozy, yeast extract i etanolu; sąsiadujące okna pokazują wybór pliku i separatora dla eksportu tekstowego.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 12. Zrzut pokazuje wykres wartości offline, legendę sygnałów oraz okno eksportu danych.

Fed-batch

TS2a/TS2b uczą kontroli dwóch feed tanków, przepływu ml/min i objętości całkowitej.

Typowy punkt startowy w instrukcji obejmuje pH 5,0, 30°C i DO 40% sat.; są to ustawienia ćwiczenia, nie uniwersalna receptura przemysłowa.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 30. Wykres historyczny zestawia sygnały procesu w czasie, a komunikat końca przebiegu kieruje do danych offline i historycznych.

Wyznaczanie kLa

TS3 stosuje metodę dynamiczną: N2 odgazowuje medium do około 0% sat., następnie wyłącza się degassing, ustawia rpm i airflow, a wzrost pO2 służy do obliczenia kLa.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 45. Zrzut pokazuje regulatory Stirrer, Air flow rate i N2 używane w ćwiczeniu wyznaczania kLa.

Advanced DO control

TS4 demonstruje odpowiedź na parametry regulatora. Instrukcja porównuje niski proportional band XP, dający szybszą odpowiedź i overshoot ponad 40% DO, z XP 300%, który dochodzi wolniej bez przekroczenia.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 23. Widok dokumentuje osobne okna DO control, Stirrer speed i Air flow rate oraz tryby ręczne i automatyczne.

Źródło: instrukcja Sartorius BIOSTAT T Yeast 2488753-000, strona 49. Dwa trendy pokazują szybką odpowiedź z przeregulowaniem oraz wolniejsze dojście bez przekroczenia wartości zadanej dla większego pasma proporcjonalnego.

Hasło resetu s&h

Instrukcja podaje procedurę awaryjną: zamknąć program, uruchomić ponownie, kliknąć logo Sartorius i wpisać s&h.

To publiczne, stałe hasło funkcji resetu w szkoleniowym Yeast 2019, nie hasło Biostat STR, B, Aplus ani T CHO.

Rejestr i deinstalacja

Administrator porównuje listę usług, scheduled tasks, autorun, listening ports i pliki po instalacji. Materiał z agregatora jest wskaźnikiem, a nie zaufanym baseline'em — rozstrzyga legalny pakiet i pomiar.

Hasło resetu

Hasło s&h jest znaną kontrolą logiczną funkcji resetu.

Program szkolenia cyber-OT

Debrief wskazuje różnice od realnego urządzenia: fizyczne interlocki, ryzyko gazów, wirujący wał, ciśnienie, sterylność, role GMP, historian i DCS.

Cena i dostępność

Bieżąca karta producenta nazywa oferowany wariant wprost Biostat T CHO, opisuje odwzorowanie HMI jednorazowego Biostat STR 200 L i ogranicza bezpłatną, odnawialną licencję do uczelni oraz instytutów edukacyjnych.

Wartość obejmuje legalny pakiet, licencję, zgodny Windows i materiały.

Galeria interfejsu

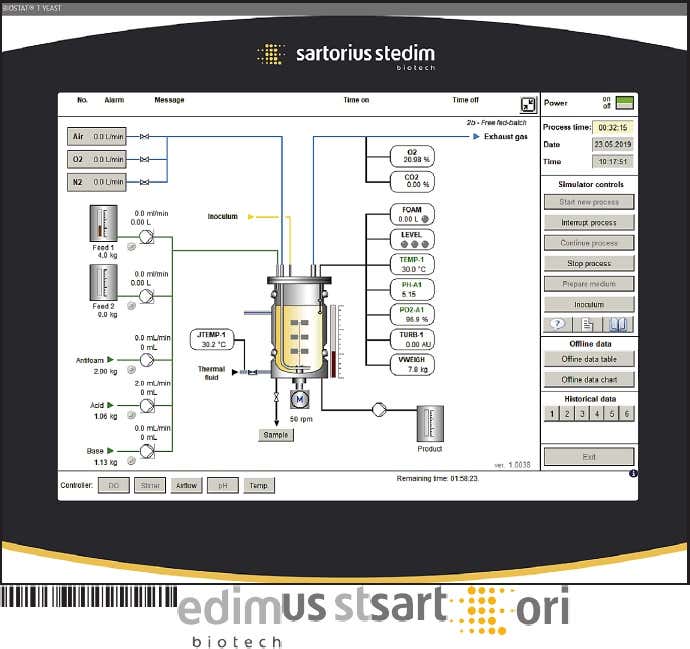

BIOSTAT T Yeast — dokładny ekran główny wersji 1.0038 z 20-litrowym fermentorem, dozowaniem, gazami, czujnikami i regulatorami. Źródło: instrukcja 2488753-000.

BIOSTAT T CHO — oficjalna broszura: wybór przyspieszenia/scenariusza oraz okno regulatora pO2 w trybach off/auto/manual/profile. Dla karty Yeast jest to materiał referencyjny rodziny, nie dokładny ekran.

BIOSTAT T CHO — oficjalna broszura: Offline data, MFCS-History, kalibracja pomp/totalizerów i wirtualne zaszczepienie. Dla karty Yeast jest to materiał referencyjny rodziny, nie dokładny ekran.

Pierwszy obraz jest dokładnym ekranem Yeast. Dwa kolejne pokazują spokrewniony BIOSTAT T CHO i służą wyłącznie do zilustrowania funkcji wspólnej rodziny; nie są dowodem układu ekranów Yeast.

Widoki są klasycznym desktopowym HMI. Nie znaleziono publicznego panelu przeglądarkowego BIOSTAT T, lokalnego serwera HTTP, RDP dostarczanego przez program ani API sieciowego. Jeśli instytucja udostępnia pulpit przez RDP/VNC lub uruchamia aplikację w VDI, jest to warstwa administratora Windows, a nie funkcja produktu Sartorius.

Źródła

• Instrukcja Biostat T Yeast 2488753-000, 07/2019
• Sartorius — bieżąca karta bezpłatnego wariantu Biostat T CHO dla uczelni
• Software Informer — obserwowana wersja Yeast 1.0
• Advanced Uninstaller — inwentarz wersji 1.00.0000, MSI i plików
