Sartorius Biostat STR 50-SW Generation 1

Biostat STR 50-SW pierwszej generacji jest jednorazowym bioreaktorem mieszadłowym o zakresie roboczym 12,5–50 L i objętości całkowitej 68 L. Jest to odrębna konfiguracja sprzętowa od 50-DW, późniejszego BIOSTATSTR2 oraz Generation 3 z Biobrain.

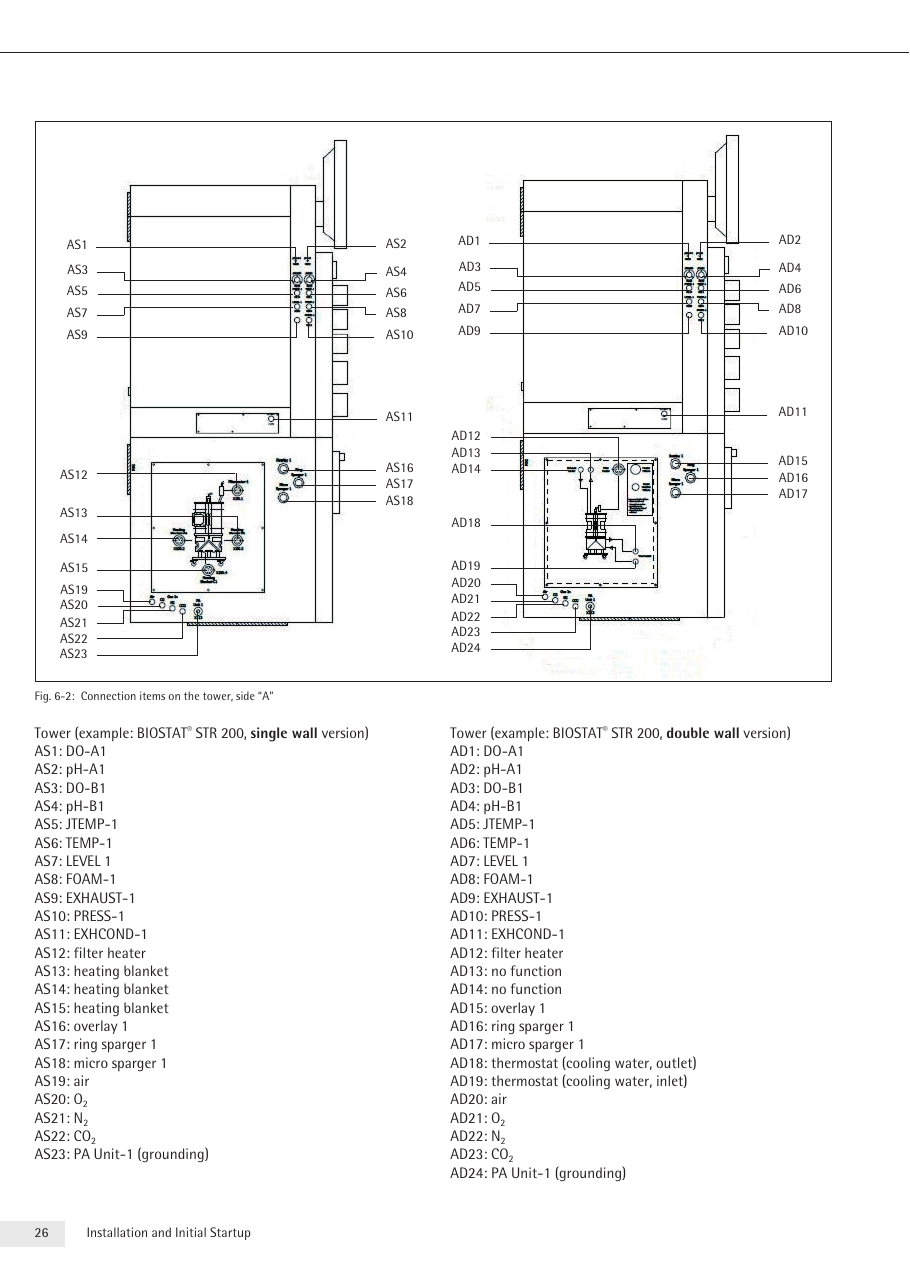

Źródło: Sartorius, instrukcja SBT6010-e-197, s. 26. Rysunek dotyczy wieży STR 200 i dokumentuje wyłącznie rodzinną różnicę sygnałową SW/DW: trzy wyjścia heating blanket po stronie SW zamiast termostatów obiegu wody po stronie DW. Nie jest fotografią dokładnego STR 50-SW; w STR 50-SW fizycznie występują dwie maty, a konfigurację rozstrzyga MCL badanego egzemplarza.

Szybka identyfikacja

Najbardziej użytecznym rozróżnikiem SW są maty na zewnętrznej stronie holdera, ich złącza w wieży oraz dociskowy czujnik temperatury. Części zamienne producent oznaczył BB-8804090 dla kompletu mat 50 L i BB-8804038 dla mounting temperature sensor stosowanego tylko w SW.

Holder 50 L pierwszej generacji ma 923 × 754 × 1800 mm i około 113 kg. W BIOSTATSTR2 wymiary wynoszą 588 × 880 × 1952 mm, a masa około 185 kg. Generation 3 jest cięższa oraz wykorzystuje odmienną mechanikę i automatykę Biobrain.

Single Wall: układ cieplny

Instrukcja opisuje dla STR 50-SW dwuczęściowy elektryczny układ grzejny.

Instrukcja nakazuje odczekać do temperatury otoczenia przed obsługą.

Schemat złączy dla SW oznacza wyjścia AS13–AS15 jako heating blanket. Dla drugiej jednostki Twin odpowiadają im CS16–CS18.

Worek, geometria i mieszanie

STR Bag 50 ma 68 L objętości całkowitej, maksimum 50 L roboczo i minimum 12,5 L. Zakres daje turndown 4:1; wydajność przenoszenia tlenu, zanurzenie sond i rozkład temperatury zmieniają się wraz z poziomem.

Instrukcja rodziny wymienia powierzchnię kontaktową z ULDPE, elementy wewnętrzne z poliwęglanu/PET, porty PE, przewody z platynowanego silikonu i TPE.

Centralny wał ma dwa wirniki, a napęd łączy się sprzęgłem magnetycznym. Dostępne było wykonanie z dolnym dyskiem sześci łopatowym i górnym segmentowym. Dopuszczalne maksimum dla worka 50 L wynosi 240 rpm niezależnie od wariantu cieplnego.

DCU4 zwiększa obroty stopniowo do setpointu.

Ramię silnika w rozmiarach 50/200 L jest regulowane na wysokość.

Gabaryty, masa i instalacja

Holder 50-SW ma według wspólnej tabeli SW/DW 923 mm szerokości, 754 mm głębokości i maksymalnie 1800 mm wysokości. Masa własna wynosi około 113 kg. Z wieżą szerokość zestawu dochodzi do około 1723 mm, odstęp bezpieczeństwa wynosi 200 mm, a kabel połączeniowy ma 5 m.

Wieża DCU4 ma 800 × 754 × 1595 mm i około 182 kg.

Warunki otoczenia z instrukcji to 10–40°C, wilgotność względna poniżej 85%, maksymalnie 2000 m n.p.m., wnętrze, pollution level 2 i overvoltage category II.

Zasilanie i utilities

Dla rodziny podano 208 V/60 Hz/23 A albo 400 V/50 Hz/18 A z przewodem ochronnym.

Wariant SW nie potrzebuje standardowego wodnego obiegu jacket.

Aeracja, exhaust i ciśnienie

Producent wymienia filter heater 50/200 L BB-8804088 dla 230 V oraz BB-8804087 dla 24 V od określonej rewizji seryjnej, a także kit chłodnicy wydechu BB-34161835 i pompę BB-34161837.

Sensory, pompy i mapa I/O

W przykładowym układzie SW pierwszej jednostki występują DO-A1, pH-A1, DO-B1, pH-B1, JTEMP-1, TEMP-1, LEVEL-1, FOAM-1, EXHAUST-1, PRESS-1, EXHCOND-1, filter heater, heating blankets, overlay, ring/micro sparger oraz wejścia czterech gazów.

Z tyłu udokumentowano B1: Ethernet host, mains, uziemienie, trzy wejścia wagowe, trzy substrate connections i dwa zbiory external signals.

Części istotne dla 50-SW obejmują PT100 procesowy BB-8804037, dociskowy PT100 SW BB-8804038, pressure sensor BB-8804062, jego kabel 3 m BB-8804093, safety valve BB-34163124, maty BB-8804090, sensor holder 50 L BB-8804032 i Ethernet cable 5 m BB-34147260. Numery pomagają wykryć niekompletność zestawu z rynku wtórnego.

DCU4: architektura sterowania

Instrukcja nazywa DCU4 mikroprocesorowym systemem zaprojektowanym dla Biostat STR. Główne obszary interfejsu to Main, Trend, Calibration, Control Loops i Settings.

MCL jest logicznym odpowiednikiem konfiguracji sprzętowej: określa regulatory, pomiary i wyposażenie.

Hasła i zarządzanie użytkownikami

Oficjalna instrukcja DCU4 dla Biostat STR podaje fabryczne standardowe hasło 19, customer-specific standard password oraz odrębne hasło Service. Hasło chroni m.in. parametry regulatorów, zakresy PV i Manual Operation. 19 jest historycznym, potwierdzonym poświadczeniem platformy, nie sugestią testowania wielu haseł na pracującej instalacji.

Ethernet host i granica z siecią OT

Protokół ustala się z dokumentacji projektu i pasywnej obserwacji ruchu.

Firmware, hardware i storage

400/09” dowodzi zmian sprzętowych w obrębie rodziny; rok i nazwa modelu nie zastępują rewizji.

Cena i kompletność rynku wtórnego

Aktywna oferta używanego Sartorius Biostat STR 50L Single Use Bioreactor wskazuje 19 999 USD.

Dla kompletnego 50-SW Gen 1 przyjęto orientacyjnie 15 000–50 000 USD. Dolna część odpowiada systemowi starszemu, niekompletnemu lub bez wsparcia; górna zakłada tower, holder, drive, sprawne maty, sensory, MFC, pompy, dokumentację i demonstrację.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat STR 50-SW Generation 1. Udokumentowana skala: 12,5–50 L roboczo; 68 L całkowicie. Pierwsza generacja Biostat STR/CultiBag STR korzysta z historycznej control tower, oddzielnego układu ogrzewania oraz gazowania właściwego dla tej generacji.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 1 — oficjalny system rodzinny.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 1 — połączenia control tower.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 1 — architektura gas mixing.

Źródła

• Sartorius — Operating Instructions BIOSTAT STR 50–1000, SBT6010-e-197 — modele SW/DW, wymiary, masy, maty, utilities, I/O i części.
• Sartorius — DCU4-System für Biostat STR, SBT6027-d150603 — architektura DCU4, hasło 19, konta i ustawienia.
• Sartorius — BioPAT ViaMass dla Biostat STR Gen 1/2 — rozróżnienie generacji i dokumentacja opcjonalnego PAT.
• LabX — oferta używanego STR 50 L
