Sartorius Biostat RM 20

Biostat RM 20 jest najmniejszym rockerem bieżącej rodziny Biostat RM powered by Biobrain.

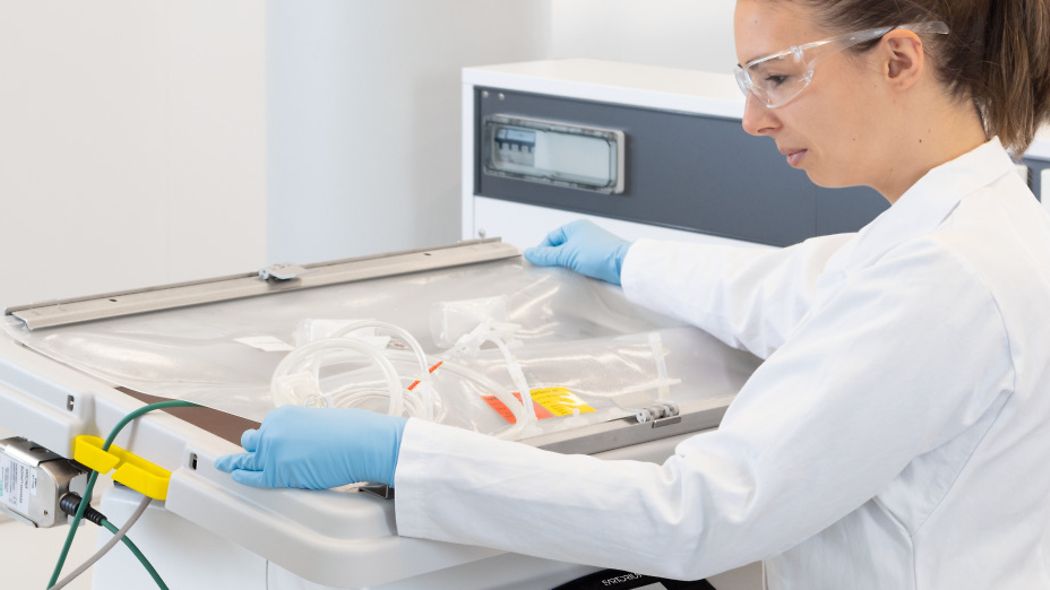

Biostat RM 20. Źródło obrazu: www.sartorius.com.

Identyfikacja i granica modelu

Nazwa RM 20 oznacza rocker oraz uchwyt worka 20 L, nie gwarantowaną objętość roboczą 20 L. W inwentarzu przyjęto orientacyjnie do około 10 L roboczo. RM 20 ma osobną kartę, ponieważ względem RM 50 i RM 200 zmieniają się dopuszczalny worek, gabaryty, udźwig, zakres użytkowy oraz konsekwencje awarii.

Parametry mechaniczne i procesowe

RM 20 waży 31 kg bez load cell albo 41 kg z load cell. Z uchwytem 20 L i kapturem zajmuje 774 × 654 × 500 mm; odmiana z load cell ma 744 × 654 × 560 mm według bieżącej karty. Konstrukcja uchwytu i kaptura jest z ABS, stopień ochrony rockera IP23, pobór mocy 600 W. Kołyska pracuje 8–42 ±1 ruchów/min przy kącie 4–10° ±0,3°. Dwa elementy grzejne mają po 140 W.

Opcjonalny pomiar masy obsługuje do 100 kg z rozdzielczością 10 g.

Tor gazowy miesza powietrze, O2, N2 i CO2.

Wbudowane pompy pracują 0,15–200 rpm.

Pomiary i odmiany worków

Sterownik przyjmuje Pt100 0–150°C, reguluje temperaturę 0–40°C z rozdzielczością 0,1°C, odczytuje jednorazowy DO 0–110% i optyczny pH 6,0–8,0.

Architektura sterowania Biobrain

Odłączany ekran pojemnościowy ma 17,3 cala, 450 × 394 × 200 mm, 11 kg i IP54. Wieża waży 44 kg, ma 440 × 355 × 660 mm, stal AISI 304 i IP54. Lokalne fazy i receptury są modelowane według ISA-88, a wykonanie krytycznej logiki pozostaje w warstwie PLC.

Konta, dane i utrzymanie

Platforma zapewnia użytkowników, role, politykę hasła, blokadę po błędach, automatyczne wylogowanie, audit trail i reason-for-change. Lokalnie można wybrać do 150 zmiennych do historii przez rok, archiwizować dane na udział sieciowy lub USB i przechowywać do 100 raportów batch. Te liczby opisują możliwości platformy, nie konfigurację każdego RM 20.

Producent publikuje wytyczne dla oprogramowania antywirusowego i przewiduje dedykowany, zabezpieczony interfejs zdalnego serwisu.

Rodzina automatyki

Znana jest rodzina automatyki S7-1500.

Granice aktywa i warianty generacyjne

Tabliczki, rok, BOM i export projektu rozstrzygają wariant.

Rocker bez load cell i z load cell są konfiguracjami tego samego modelu; różnią się masą oraz funkcją procesową.

Worek Flexsafe RM i identyfikacja BOM

Basic, Optical i Perfusion mają odmienne porty, sensory i zastosowanie. Karta worka obejmuje part number, lot, film, napromienianie, expiry, nominal/working volume, filtry, tubing, złącza, pH/DO i linie perfuzji.

Fotografie dokumentują konkretny BOM worka 20 L: opakowanie, etykietę, porty i routing.

BioPAT Viamass jest opcją, nie cechą każdego egzemplarza.

Load cell i wpływ węży

Opcjonalna load cell do 100 kg ma rozdzielczość 10 g.

Wagi substratu 7 kg/1 g, 60 kg/10 g lub Cubis mają własne interfejsy, firmware, adresy i calibration.

Bilans masy zestawia RM, feed, harvest i czas pomp.

Cztery MFC i gazowanie

Dla RM 20/50 karta podaje 50–1000 mL/min.

Każdy MFC ma model, serial, firmware/interfejs, gas calibration, full scale, units i przypisanie. Tor jest śledzony od źródła przez MFC/zawór do worka.

Bulk flow 100–1000 mL/min warunkuje stabilność CO2 według karty.

Pompy i dobór tubing

Pompa pracuje w zakresie 0,15–200 rpm; przepływ zależy także od średnicy węża i kalibracji.

Profil RM 20 potrzebuje limitu pojedynczej dawki, dawki godzinowej i cumulative total.

Utrata controller/network prowadzi pompę do jawnego safe state.

Optyczne pH/DO i temperatura

Plausibility porównuje DO z gazami/ruchami, pH z CO2/dawkami.

Pt100 ma szerszy zakres wejściowy 0–150°C; regulacja systemu 0–40°C.

Układ grzewczy wykorzystuje dwa grzejniki o mocy 140 W oraz pomiar temperatury Pt100.

Komponenty platformy

Platforma obejmuje S7-1500, WinCC OA, Windows, hypervisor, stos OPC, zdalny dostęp, switch i urządzenia polowe.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat RM 20. Udokumentowana skala: Flexsafe RM 1/2/10/20 L; do ok. 10 L roboczo. Współczesne Biostat RM korzystają z platformy Biobrain. Katalog podaje IP54 dla control tower, IP23 dla rockerów RM 20/50 oraz IP21 dla RM 200; RM TX jest zamkniętym systemem cell therapy do 5 l z gravity harvest.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródła

• Oficjalna karta Biostat RM i Flexsafe RM.
• Karta techniczna Biostat RM powered by Biobrain.
• Oficjalna karta architektury platformy Biobrain.
• Integracja Biobrain z systemami nadrzędnymi.
